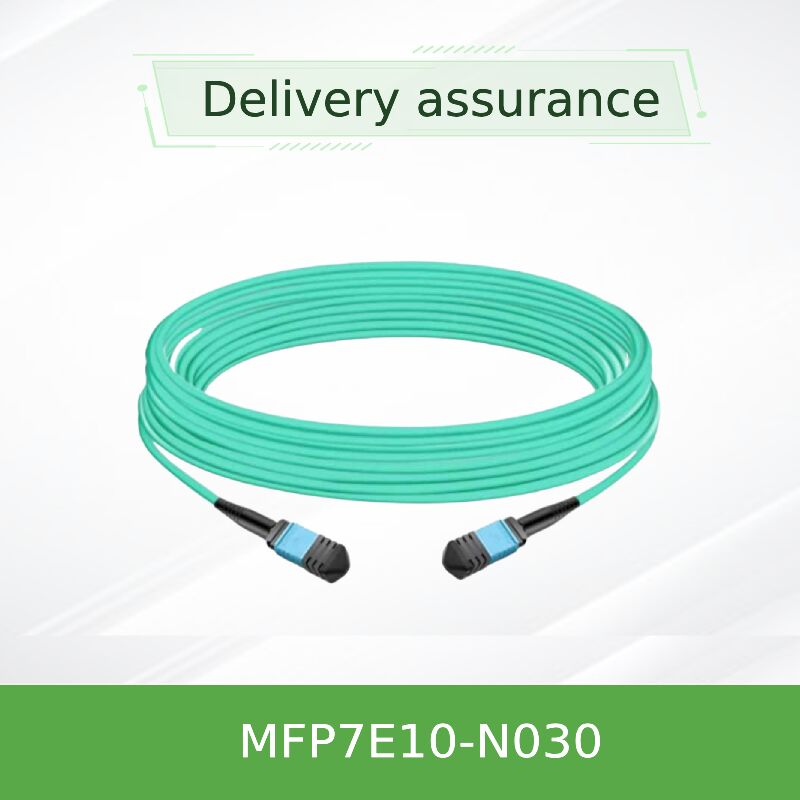

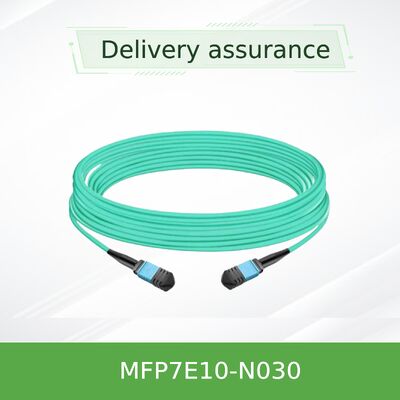

NVIDIA mellanox MFP7E10-N030 30m MPO-12/APC Multimode Glasvezelkabel OM4 Type-B voor 800G/400G
Productdetails:
| Merknaam: | Mellanox |
| Modelnummer: | MFP7E10-N030 (980-9I557-00N030) |
| Document: | MFP7E10-Nxxx.pdf |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 stks |
|---|---|
| Prijs: | Negotiate |
| Verpakking Details: | Buitenste doos |
| Levertijd: | Op basis van inventarisatie |
| Betalingscondities: | T/T |
| Levering vermogen: | Levering door project/batch |
|
Gedetailleerde informatie |
|||
| Model: | MFP7E10-N030 | Lengte: | 30 M |
|---|---|---|---|
| Vezeltype: | Multimode OM4 | Connectoren: | MPO-12/APC (vrouwelijk) |
| Invoegverlies: | ≤ 0,362 dB | Retourverlies: | ≥ 35 dB |
| Markeren: | Mellanox OM4 glasvezelkabel 30m,MPO-12 APC multimode kabel,800G 400G Mellanox glasvezel |
||
Productomschrijving
Uitgebreide 30 meter MPO-12/APC naar MPO-12/APC multimode glasvezelkabel met 8 actieve vezels – geoptimaliseerd voor 800G twin-port OSFP en 400G QSFP112 optische transceivers in grootschalige InfiniBand NDR en 400GbE datacenter fabrics.
- MPO-12/APC female naar MPO-12/APC female, 8-vezel Type-B crossover configuratie
- 30 meter lengte met 3,0 mm diameter, LSZH aqua mantel (OM4 multimode)
- Ondersteunt 800Gb/s twin-port OSFP en 400Gb/s OSFP/QSFP112 transceivers
- Angled Physical Contact (APC) 8° polijsting voor minimale reflectie
- Invoegverlies ≤0,35 + 0,0004*L dB, Retourverlies ≥35dB
- 8-vezel Type-B Crossover: Vezel 1 verbindt met vezel 12 aan het tegenovergestelde uiteinde – zorgt voor correcte Tx-naar-Rx uitlijning voor optische transceivers.
- APC Polijsting: 8-graden schuine eindvlak vermindert terugkaatsingen, cruciaal voor signaalintegriteit bij 100G PAM4 per lijn over langere afstanden.
- OM4 Multimode Glasvezel: 50/125µm vezels geoptimaliseerd voor 30m bereik met laag invoegverlies; aqua mantel voor eenvoudige identificatie.
- LSZH Mantel: Low Smoke Zero Halogen materiaal voor verbeterde veiligheid in datacenteromgevingen.
- Rigoureuze Tests: 100% getest op invoegverlies en retourverlies voor betrouwbare prestaties direct uit de doos.
De MFP7E10-N030 voldoet aan IEC 61754-7 (MPO connector familie), GR-1435, en ANSI/TIA/EIA 604-5. Het gebruikt 8 actieve multimode vezels (50/125µm OM4) met APC 8° polijsting. De Type-B crossover bedrading zorgt voor correcte Tx-naar-Rx uitlijning per transceiver pinouts. Geschikt voor InfiniBand NDR, 400GbE, en NVLink protocollen bij gebruik met compatibele optische modules (MMA4Z00-NS, MMA1Z00-NS).
In een twin-port OSFP 800G transceiver zenden twee 4-lijns optische interfaces uit en ontvangen ze via aparte vezels. De MFP7E10-N030 gebruikt een Type-B crossover schema: vezel 1 aan uiteinde A verbindt met vezel 12 aan uiteinde B, vezel 2 met vezel 11, enzovoort. Dit zorgt ervoor dat de zendlaser van lijn 1 overeenkomt met de fotodetector van lijn 12 aan het verre uiteinde. De 8° schuine polijsting (APC) stuurt gereflecteerd licht weg van de laserholte, waardoor signaalvervorming wordt voorkomen en lage bitfoutenpercentages bij 100G PAM4 per lijn over afstanden van 30 meter worden gehandhaafd.
- Quantum-2 Switch naar Switch: Verbind twin-port OSFP 800G switches over meerdere racks tot 30m afstand.
- Switch naar ConnectX-7/BlueField-3: Koppel ToR switches aan 400G adapters (OSFP of QSFP112) in aangrenzende racks.
- NVLink Fabrics: Optische interconnectie voor GPU-clusters met NVLink over glasvezel.
- Hyperscale Datacenters: Optische verbindingen van gemiddelde afstand tussen racks met patchpanelen.
| Model | Lengte | Connectortype | Aantal Vezels | Vezeltype | Mantel | Invoegverlies |
|---|---|---|---|---|---|---|
| MFP7E10-N030 | 30 m | MPO-12/APC female | 8 actief + 4 inactief | OM4 (50/125µm) | Aqua LSZH, 3,0 mm | ≤0,35 + 0,0004*30 = ≤0,362 dB |
| MFP7E10-N010 | 10 m | MPO-12/APC female | 8 actief | OM4 | Aqua LSZH | ≤0,354 dB |
| MFP7E10-N050 | 50 m | MPO-12/APC female | 8 actief | OM4 | Aqua LSZH | ≤0,37 dB |
Opmerking: Bedrijfstemperatuur 0°C tot 70°C, opslag -40°C tot 85°C. Minimale buigradius 30 mm. Type-B crossover volgens IEC 61754-7.
- vs. Koperkabels: Langer bereik (30m) met lager gewicht, betere luchtstroom en EMI-immuniteit.
- APC Polijsting: Superieur retourverlies (≥35dB) vergeleken met UPC, cruciaal voor 100G-PAM4 verbindingen over afstand.
- Type-B Crossover: Plug-and-play compatibiliteit met NVIDIA transceivers – geen handmatige crossover nodig.
- OM4 Prestaties: Geoptimaliseerd voor 30m bereik met minimaal invoegverlies, ondersteunt toekomstige 800G upgrades.
Wij bieden 24/7 technische consultatie, RMA-diensten en ondersteuning bij het ontwerpen van bekabelingsinfrastructuren. Elke MFP7E10-N030 wordt geleverd met 1 jaar garantie en 100% fabriekstests. Aangepaste lengtes zijn beschikbaar voor volumebestellingen. Onze voorraad zorgt voor verzending op dezelfde dag voor artikelen op voorraad. Ondersteuning voorafgaand aan de verkoop voor verificatie van transceivercompatibiliteit is beschikbaar.
V: Met welke transceivers is deze kabel compatibel?
A: Hij is ontworpen voor NVIDIA MMA4Z00-NS (twin-port OSFP DR8), MMA4Z00-NS400 (OSFP), en MMA1Z00-NS400 (QSFP112) optische modules die worden gebruikt in ConnectX-7 en BlueField-3.
V: Kan ik deze kabel gebruiken met MPO/UPC connectoren?
A: Nee. APC (schuine) en UPC (ultra polijsting) connectoren hebben verschillende eindvlakken en zullen niet correct passen – gebruik altijd APC met APC.
V: Wat is het verschil tussen Type-B en rechte kabels?
A: Type-B crossover (vezel 1 naar 12) komt overeen met de pinout van optische transceivers waarbij zenderlijn 1 overeenkomt met ontvangerlijn 12 aan het verre uiteinde. Rechte kabels (Type-A) zijn voor andere toepassingen zoals parallelle optiek met dezelfde pinlay-out.
V: Is deze kabel compatibel met 400G Ethernet?
A: Ja, hij ondersteunt 400GBASE-SR8 en 800GBASE-SR8 bij gebruik met geschikte 400G/800G optische modules.
V: Wat is de minimale buigradius tijdens installatie?
A: De minimale buigradius is 30 mm overal op de kabel. Vermijd scherpe bochten nabij connectoren.
- Schoonmaken voor Gebruik: Maak MPO connectoren altijd schoon met geschikte one-click cleaners voor het insteken – vervuiling veroorzaakt linkfouten.
- Stofkappen: Houd beschermkappen erop tot het moment van installatie; bewaar kappen voor toekomstig gebruik.
- ESD Bewustzijn: Hoewel de kabel passief is, wordt hij aangesloten op ESD-gevoelige transceivers – gebruik geaarde polsbanden.
- Buigradius: Overschrijd de buigradius van 30 mm niet; vermijd spanning op connectoren.
- Compatibiliteit: Verifieer het type transceiver (APC vs UPC) vóór het bestellen – deze kabel is alleen APC.
