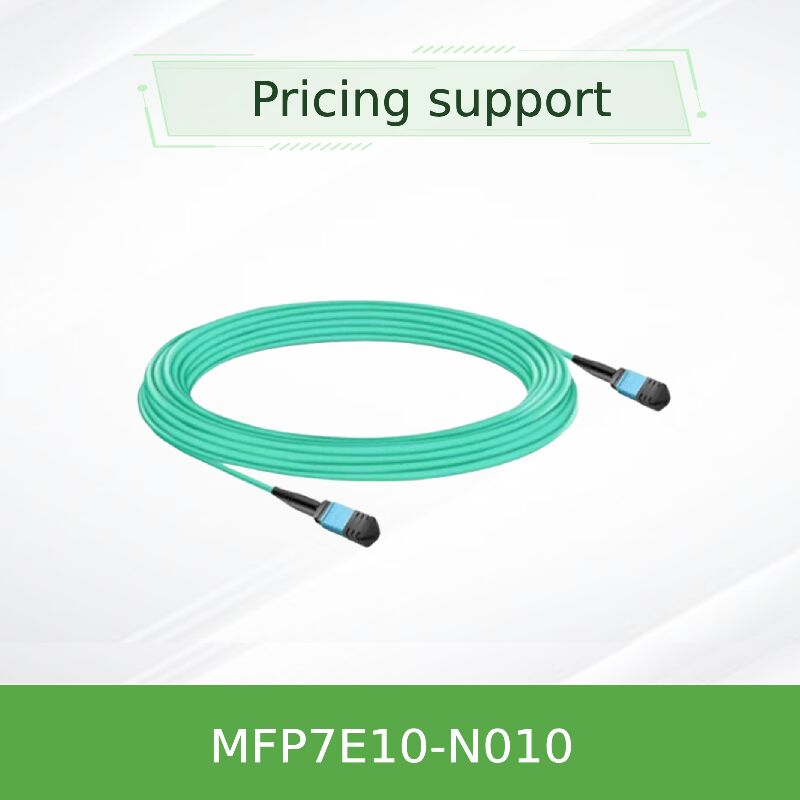

NVIDIA Mellanox MFP7E10-N010 10m MPO-12/APC Multimode Glasvezelkabel – Type-B Crossover, 8-vezels, OM4

NVIDIA MFP7E10-N010 10m MPO-12/APC Multimode glasvezelkabel

Reliable 10-meter MPO-12/APC to MPO-12/APC multimode fiber cable with 8 active fibers—engineered for 800G twin-port OSFP and 400G QSFP112 optical transceivers in InfiniBand NDR and 400GbE data center infrastructures.

• MPO-12/APC vrouwelijk naar MPO-12/APC vrouwelijk, 8-vezel type-B crossover-configuratie
• 10 meter lang met een diameter van 3,0 mm, LSZH waterjas (OM4 multimode)
• Ondersteunt 800Gb/s twin-port OSFP- en 400Gb/s OSFP/QSFP112-transceivers
• Fysiek contact in hoek (APC) 8° poetsmiddel voor minimale achteruitreflectie
• Invoegverlies ≤ 0,35 + 0,0004*L dB, terugkeerverlies ≥ 35dB

Kenmerken

• 8-vezel type-B crossover:Vezel 1 verbindt zich met vezel 12 aan het tegenovergestelde uiteinde, waardoor een correcte Tx-to-Rx-uitlijning per transceiver-pinout wordt gewaarborgd.
• APC Pools:De 8 graden hoek van het eindgezicht vermindert de terugslag, wat van cruciaal belang is voor de signaalintegriteit bij 100G PAM4 per lijn.
• OM4 Multimode-vezel:50/125 μm vezels geoptimaliseerd voor een bereik van 10 m met een laag inbrengverlies; waterjas voor gemakkelijke identificatie.
• LSZH Jacket:Low Smoke Zero Halogen materiaal voor verbeterde veiligheid in datacenteromgevingen.
• Strenge testen:100% invoegverlies en terugkeerverlies getest op betrouwbare prestaties.

Technologie en normen

De MFP7E10-N010 voldoet aan:IEC 61754-7(MPO-aansluitingsfamilie),GR-1435, enANSI/TIA/EIA 604-5Het gebruikt8 actieve multimodevezels (50/125 μm OM4)metAPC 8° poetsDe Type-B crossover bedrading zorgt voor een correcte uitlijning van Tx naar Rx.InfiniBand NDR, 400GbE en NVLinkde protocollen wanneer deze worden gebruikt met compatibele optische modules (MMA4Z00-NS, MMA1Z00-NS).

Werkingsbeginsel: optische crossover met APC

In een OSFP 800G-transceiver met twee poorten worden twee optische interfaces met vier banen verzonden en ontvangen via afzonderlijke vezels.vezel 1 aan het einde A verbindt zich met vezel 12 aan het einde BDit zorgt ervoor dat de zendlaser van rij 1 in lijn komt met de fotodetector van rij 12 aan het andere eind.De 8° hoek polish (APC) leidt elk gereflecteerd licht weg van de laserholte, waardoor verstoring van het signaal wordt voorkomen en een lage bitfoutenpercentage bij 100G PAM4 per lijn wordt gehandhaafd.

Toepassingen en inzet

• Quantum-2 Schakelaar naar Schakelaar:Verbind twee-poort OSFP 800G-switches tot 10 m van elkaar.
• Schakel over naar ConnectX-7/BlueField-3:Link ToR schakelt naar 400G-adapters (OSFP of QSFP112).
• NVLink Stoffen:Optische interconnectie voor GPU-clusters met NVLink via glasvezel.
• Hyperscale datacenters:Optische verbindingen met korte afstand met patch panelen.

Technische specificaties en bestelopties

Opmerking: werktemperatuur 0°C tot 70°C, opslag -40°C tot 85°C. Minimale buigradius 30 mm. Type-B crossover volgens IEC 61754-7.

Voordelen en onderscheidende kenmerken

• Versus koperkabels:Lange bereik (10m) met lager gewicht, betere luchtstroom en EMI-immuniteit.
• APC Pools:Een beter terugkeerverlies (≥35 dB) in vergelijking met UPC, cruciaal voor 100G-PAM4-links.
• Type B crossover:Plug-and-play-compatibiliteit met NVIDIA-transceivers, geen handmatige crossover nodig.
• OM4 Prestaties:Geoptimaliseerd voor 10m bereik met minimaal invoegverlies, ondersteunt toekomstige 800G-upgrades.

Dienstverlening en ondersteuning

We bieden 24/7 technisch advies, RMA-diensten en ondersteuning bij het ontwerpen van kabelinfrastructuur.Aanpassingslengtes voor volumesOnze voorraad zorgt voor dezelfde dag verzending voor in-stock items. Pre-sales ondersteuning voor transceiver compatibiliteit verificatie is beschikbaar.

Vaak gestelde vragen (FAQ)

V: Met welke transceivers is deze kabel compatibel?

A:Het is ontworpen voor NVIDIA MMA4Z00-NS (twin-port OSFP DR8), MMA4Z00-NS400 (OSFP) en MMA1Z00-NS400 (QSFP112) optische modules die worden gebruikt in ConnectX-7 en BlueField-3.

V: Kan ik deze kabel gebruiken met MPO/UPC-aansluitingen?

A:N.B. APC-aansluitingen (hoekig) en UPC-aansluitingen (ultrapolijst) hebben verschillende eindvlakken en kunnen niet correct worden gekoppeld.

V: Wat is het verschil tussen type B-kabels en rechte kabels?

A:Type B-crossover (vezel 1 tot 12) komt overeen met de pin-out van optische transceivers waarbij zenderbaan 1 zich aan het andere eind uitlijnt met ontvangerbaan 12.Rechte kabels (type A) zijn voor andere toepassingen zoals parallelle optica met dezelfde pin lay-out.

V: Is deze kabel compatibel met 400G Ethernet?

A:Ja, het ondersteunt 400GBASE-SR8 en 800GBASE-SR8 wanneer het wordt gebruikt met geschikte 400G/800G optische modules.

V: Wat is de minimale bochtradius tijdens de installatie?

A:Vermijd scherpe bochten bij aansluitingen.

Voorzorgsmaatregelen en handhavingsaanwijzingen

• Schoonmaken vóór gebruik:Maak MPO-connectoren altijd schoon met geschikte één-klik-reinigers voordat ze worden ingebracht.
• Stofkappen:Houd beschermende doppen aan tot het moment van installatie; bewaar doppen voor toekomstig gebruik.
• ESD-bewustzijn:Hoewel de kabel passief is, wordt deze aangesloten op ESD-gevoelige transceivers met behulp van geaarde polsbanden.
• Buigradius:De buigradius mag niet groter zijn dan 30 mm; spanning op de aansluitingen moet worden vermeden.
• Compatibiliteit:Controleer het type transceiver (APC vs. UPC) voordat u deze kabel bestelt.
