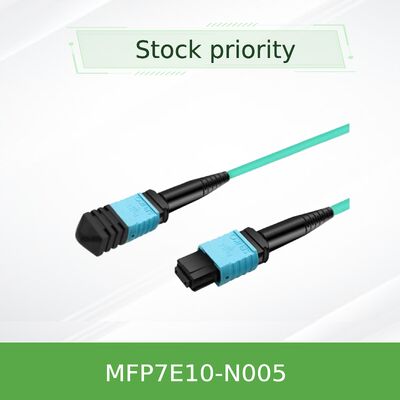

NVIDIA mellanox MFP7E10-N005 50m MPO-12/APC Multimode Fiber Cable

High-performance 5-meter MPO-12/APC to MPO-12/APC multimode fiber cable with 8 active fibers—designed for 800G twin-port OSFP and 400G QSFP112 optical transceivers in InfiniBand NDR and 400GbE data center interconnects.

• MPO-12/APC vrouwelijk naar MPO-12/APC vrouwelijk, 8-vezel type-B crossover-configuratie
• 5 meter lang met een diameter van 3,0 mm, LSZH waterjas (OM3/OM4 multimode)
• Ondersteunt 800Gb/s twin-port OSFP- en 400Gb/s OSFP/QSFP112-transceivers
• Fysiek contact in hoek (APC) 8° poetsmiddel voor minimale achteruitreflectie
• Invoegverlies ≤ 0,35 dB + 0,0004 x L, terugkeerverlies ≥ 35 dB

• 8-vezel type-B crossover:Vezel 1 verbindt zich met vezel 12 aan het tegenovergestelde uiteinde – correcte uitlijning voor optische transceivers.
• APC Pools:Een 8 graden hoek aan het eind van het gezicht vermindert de terugslag en zorgt voor signaalintegriteit voor hoge snelheid PAM4-modulatie.
• Multimode OM3/OM4:50/125 μm vezels met aqua jack; geoptimaliseerd voor 400G/800G kort bereik verbindingen tot 50m.
• LSZH Jacket:Low Smoke Zero Halogen materiaal voor veiligheid in datacenteromgevingen.
• Strenge testen:100% invoegverlies en terugkeerverlies getest op betrouwbare prestaties.

De MFP7E10-N005 voldoet aan:IEC 61754-7(MPO-aansluitingsfamilie),GR-1435, enANSI/TIA/EIA 604-5Het gebruikt8 actieve multimode vezels (50/125μm)metAPC 8° poetsDe Type-B crossover bedrading zorgt voor een correcte Tx-to-Rx-uitlijning per transceiver-pinout.InfiniBand NDR, 400GbE en NVLinkde protocollen wanneer deze worden gebruikt met compatibele optische modules (MMA4Z00-NS, MMA1Z00-NS).

In een OSFP 800G-transceiver met twee poorten worden twee optische interfaces met vier banen verzonden en ontvangen via afzonderlijke vezels.vezel 1 aan het einde A verbindt zich met vezel 12 aan het einde BDit zorgt ervoor dat de zendlaser van rij 1 in lijn komt met de fotodetector van rij 12 aan het andere eind.De 8° hoek polish (APC) leidt elk gereflecteerd licht weg van de laserholte, waardoor verstoring van het signaal wordt voorkomen en een lage bitfoutenpercentage bij 100G PAM4 per lijn wordt gehandhaafd.

• Quantum-2 Schakelaar naar Schakelaar:Verbind twee-poort OSFP 800G-switches tot 5 m van elkaar.
• Schakel over naar ConnectX-7/BlueField-3:Link ToR schakelt naar 400G-adapters (OSFP of QSFP112).
• NVLink Stoffen:Optische interconnectie voor GPU-clusters met NVLink via glasvezel.
• Hyperscale datacenters:Optische verbindingen met korte afstand met patch panelen.

Opmerking: werktemperatuur 0°C tot 70°C, opslag -40°C tot 85°C. Minimale buigradius 30 mm. Type-B crossover volgens IEC 61754-7.

• Versus koperkabels:Een langere reikwijdte (5 tot 50 m) met een lager gewicht en een betere luchtstroom in de rekken.
• APC Pools:Een beter terugkeerverlies (≥35 dB) in vergelijking met UPC, cruciaal voor 100G-PAM4-links.
• Type B crossover:Plug-and-play-compatibiliteit met NVIDIA-transceivers, geen handmatige crossover nodig.
• LSZH Jacket:Verbeterde veiligheid in datacenters; vermindert giftige dampen bij brand.

We bieden 24/7 technisch advies, RMA-diensten en ondersteuning bij het ontwerpen van kabelinfrastructuur.Aanpassingslengtes voor volumesOnze voorraad zorgt voor dezelfde dag verzending voor in-stock items. Pre-sales ondersteuning voor transceiver compatibiliteit verificatie is beschikbaar.

A:Het is ontworpen voor NVIDIA MMA4Z00-NS (twin-port OSFP DR8), MMA4Z00-NS400 (OSFP) en MMA1Z00-NS400 (QSFP112) optische modules die worden gebruikt in ConnectX-7 en BlueField-3.

A:N.B. APC-aansluitingen (hoekig) en UPC-aansluitingen (ultrapolijst) hebben verschillende eindvlakken en kunnen niet correct worden gekoppeld.

A:Type B-crossover (vezel 1 tot 12) komt overeen met de pin-out van optische transceivers waarbij zenderbaan 1 zich aan het andere eind uitlijnt met ontvangerbaan 12.Rechte kabels (type A) zijn voor andere toepassingen zoals parallelle optica met dezelfde pin lay-out.

A:Ja, het ondersteunt 400GBASE-SR8 en 800GBASE-SR8 wanneer het wordt gebruikt met geschikte 400G/800G optische modules.

A:Vermijd scherpe bochten bij aansluitingen.

• Schoonmaken vóór gebruik:Maak MPO-connectoren altijd schoon met geschikte één-klik-reinigers voordat ze worden ingebracht.
• Stofkappen:Houd beschermende doppen aan tot het moment van installatie; bewaar doppen voor toekomstig gebruik.
• ESD-bewustzijn:Hoewel de kabel passief is, wordt deze aangesloten op ESD-gevoelige transceivers met behulp van geaarde polsbanden.
• Buigradius:De buigradius mag niet groter zijn dan 30 mm; spanning op de aansluitingen moet worden vermeden.
• Compatibiliteit:Controleer het type transceiver (APC vs. UPC) voordat u deze kabel bestelt.
