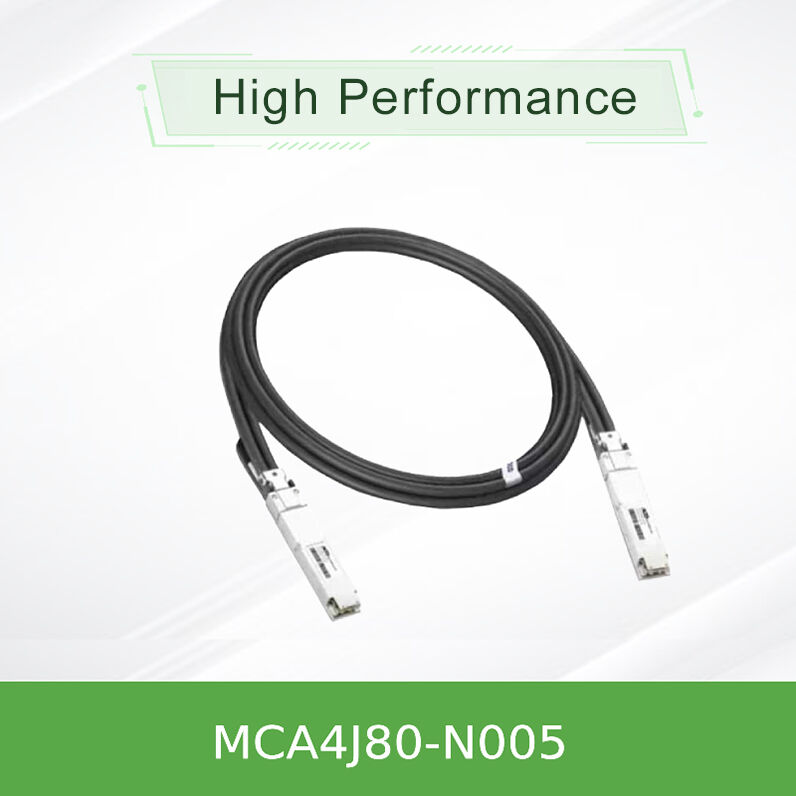

Mellanox NVIDIA MCA4J80-N005 800Gb/s Twin-Port OSFP Actieve Koperkabel 5m ACC voor NDR InfiniBand

NVIDIA MCA4J80-N005 800Gb/s Twin-Port OSFP Actieve Koperkabel (ACC)

Hoogwaardige actieve koperkabel van 5 meter voor NDR InfiniBand en 400G Ethernet—levering van 800Gb/s totale bandbreedte via twin-port OSFP naar 2x OSFP-verbindingen met ultralage latentie en 1,5W stroomverbruik per uiteinde.

• 800Gb/s twin-port OSFP naar 2x400Gb/s OSFP (breakout) actieve koperkabel
• Gebaseerd op 8 kanalen van 100G-PAM4 modulatie per uiteinde
• 5 meter bereik met 26AWG geleiders met geïntegreerde equalizer IC
• Stroomverbruik: slechts 1,5W max per uiteinde | Bedrijfstemperatuur 0°C tot +70°C
• Hot-pluggable, RoHS-conform, LSZH-mantel, SFF-8636 beheerinterface

Kenmerken

• 800Gb/s Doorvoer: Twin-port OSFP-ontwerp ter ondersteuning van volledige NDR InfiniBand of 400G Ethernet (2x400G breakout).
• Actieve Kopertechnologie: Geïntegreerde equalizer IC verlengt het bereik tot 5m met behoud van ultralage latentie en 1,5W stroom.
• Protocol Agnostisch: Firmware detecteert automatisch InfiniBand of Ethernet; werkt met Quantum-2 en Spectrum-4 switches.
• Geoptimaliseerde Signaalintegriteit: Elke lengte is afgestemd om ruis en terugkaatsingen te verminderen; 26AWG voor 5m variant.
• Rigoureuze Productietests: Garandeert betrouwbaarheid en prestaties direct uit de doos.

Technologie & Standaarden

De MCA4J80-N005 is gebaseerd op OSFP MSA Rev. 1.12 en maakt gebruik van 8 kanalen van 100G-PAM4 modulatie. Het bevat een actieve equalizer IC aan elk uiteinde om signalen voor te benadrukken, waardoor een groter bereik mogelijk is dan met passieve DAC's. De EEPROM biedt productidentificatie via I²C (SFF-8636). Ondersteunt zowel InfiniBand NDR als 400GbE met automatische protocoldetectie. Voldoet aan RoHS, LSZH en HF (halogeenvrije) PCB-vereisten.

Werkingsprincipe: Actieve Koperen Egalisatie

In tegenstelling tot passieve DAC-kabels, integreert de MCA4J80-N005 een low-power equalizer IC in elke OSFP-connector. Deze IC compenseert voor hoogfrequente signaalverliezen over langere koperen runs. Voor het 5m model worden dikkere 26AWG-draden gebruikt om de weerstand te verminderen, en de equalizer hervormt het 100G-PAM4 oogdiagram aan zowel de zender- als de ontvangerkant. Het resultaat is een link die elektrisch gedraagt als een veel kortere kabel, die 800Gb/s bereikt met een BER ver onder de specificatie, terwijl slechts 1,5W per uiteinde wordt verbruikt.

Toepassingen & Implementatie

• Quantum-2 Switch naar Switch: Verbind twee 800Gb/s InfiniBand switches tot 5m van elkaar.
• Switch naar DGX H100: Ideaal voor het verbinden van Quantum-2 ToR switches met NVIDIA DGX H100 systemen (platte/gevinde varianten beschikbaar).
• Ethernet Datacenters: Spectrum-4 400G switch interconnectie of server-naar-leaf.
• High-Density Racks: Korte-afstand intra-rack bekabeling met minimale latentie.

Technische Specificaties & Bestelopties

Opmerking: Platte bovenkant en platte naar gevinde varianten beschikbaar voor DGX H100 (MCA4J80-N003-FLT, MCA4J80-N003-FTF). Alle kabels ondersteunen een bedrijfstemperatuur van 0°C tot +70°C, 3,3V voeding, en bevatten een I²C seriële interface.

Voordelen & Onderscheidende Kenmerken

• vs. Passieve DAC: Verlengt het bereik tot 5m (passief beperkt tot ~3m) zonder de latentie of het vermogen significant te verhogen.
• vs. Actieve Optische (AOC): Lagere kosten, lager vermogen (1,5W vs. ~3-5W), en geen reiniging/onderhoud van optische interfaces.
• Protocol Flexibiliteit: Eén SKU werkt voor zowel InfiniBand als Ethernet; detecteert protocol automatisch.
• Afgestemde Signaalintegriteit: Ontworpen voor de veeleisende 100G-PAM4 van NDR met minimale reflecties.

Service & Ondersteuning

Wij bieden 24/7 technische consultatie, RMA-diensten en ondersteuning bij het ontwerp van bekabelingsinfrastructuur. Elke MCA4J80-N005 wordt ondersteund door een garantie van 1 jaar en uitgebreide pre-shipment tests. Aangepaste lengtes en etikettering beschikbaar voor volumebestellingen. Onze voorraad garandeert verzending op dezelfde dag voor op voorraad zijnde artikelen.

Veelgestelde Vragen (FAQ)

V: Kan ik de MCA4J80-N005 gebruiken met 400G Ethernet switches?

A: Ja. De kabel detecteert het protocol automatisch; wanneer aangesloten op een Spectrum-4 400G switch, werkt deze als 2x400GbE breakout. Voor InfiniBand Quantum-2 draait deze als 800Gb/s twin-port NDR.

V: Wat is het verschil tussen ACC en passieve DAC?

A: ACC bevat een equalizer IC in de connector om het signaal te hervormen, waardoor langere afstanden (tot 5m) bij 800G mogelijk zijn. Passieve DAC heeft geen actieve componenten en is beperkt tot ongeveer 2-3m bij deze snelheden.

V: Vereist deze kabel enige configuratie?

A: Nee. Het is plug-and-play. De EEPROM zorgt voor identificatie, en de host stelt de link automatisch in volgens het protocol.

V: Wat is de minimale buigradius voor installatie?

A: Voor het 5m model (26AWG) is de enkele buigradius 44,5 mm (5x diameter). Voor herhaaldelijk buigen, houd 89 mm (10x diameter) aan. Vermijd scherpe bochten nabij de connector (assemblage buigradius 10x diameter).

V: Is deze kabel compatibel met DGX H100 systemen?

A: Ja. Voor DGX H100 raden we de platte bovenkant of platte naar gevinde varianten aan (MCA4J80-N003-FLT / -FTF) die zijn ontworpen voor de specifieke chassisinterface. De standaard N005 werkt voor switch-naar-switch verbindingen.

Voorzorgsmaatregelen & Hanteringsrichtlijnen

• ESD Gevoeligheid: Gebruik geaarde polsbanden bij het plaatsen in OSFP-cages. Connectoren worden geleverd met beschermkappen—verwijder deze pas onmiddellijk voor installatie.
• Buigradius: Buig de kabel nooit strakker dan 5x buitendiameter (44,5 mm voor N005) tijdens installatie; houd 10x aan voor herhaaldelijk buigen.
• Bedrijfstemperatuur: Zorg voor een omgevingstemperatuur binnen 0°C–70°C. Overschrijding van de limieten kan de prestaties van de equalizer verminderen.
• Conformiteit: Dit is een klasse A apparaat. In woonwijken kan het storingen veroorzaken—installeer in afgeschermde commerciële omgevingen.
• Opslag: Bewaar in een schone, droge omgeving tussen -40°C en 85°C. Vermijd samendrukking of zware belastingen op de kabel.
