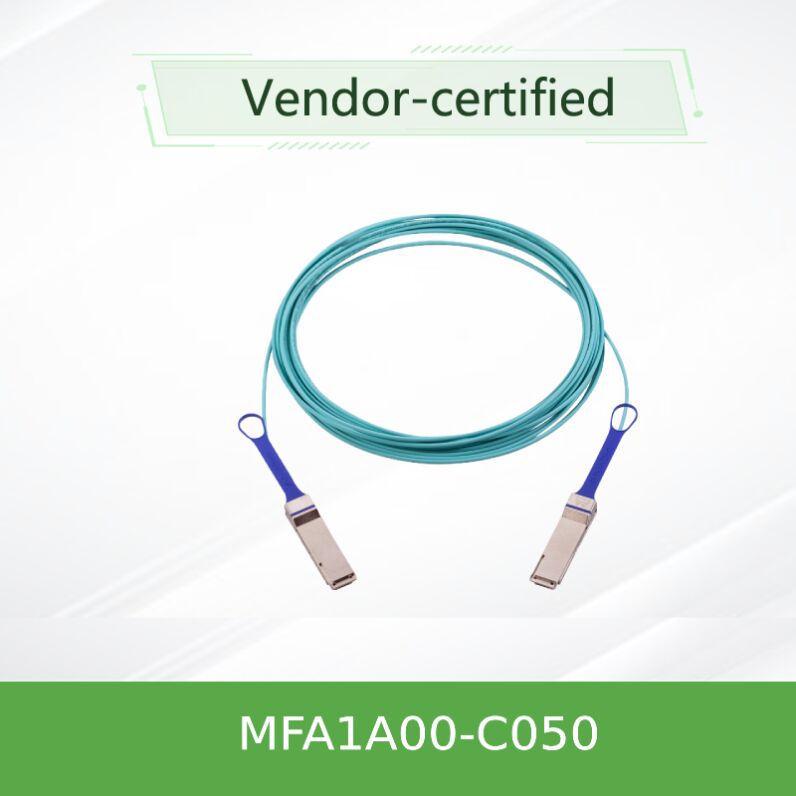

NVIDIA Mellanox MFA1A00-C050 100Gb/s QSFP28 AOC Active Optical Cable100GbE Netwerkkaart
Productdetails:
| Merknaam: | Mellanox |
| Modelnummer: | MFA1A00-C050 |
| Document: | MFA1A00-xxxx.pdf |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 stks |
|---|---|
| Prijs: | Negotiate |
| Verpakking Details: | Buitenste doos |
| Levertijd: | Op basis van inventarisatie |
| Betalingscondities: | T/T |
| Levering vermogen: | Levering door project/batch |
|
Gedetailleerde informatie |
|||
| Beschikbaarheid: | Voorraad | Garantie: | 1 jaar |
|---|---|---|---|
| Voorwaarde: | Nieuw en origineel | Doorlooptijd: | Volgens de voorraad |
| Technologie: | Ethernet | Lengte: | 5m |
| Voedingsspanning: | -0.3-3.6 | Gegevensinvoerspanning: | -0.3-4.465 |
| Markeren: | Mellanox 100Gb/s QSFP28 AOC-kabel,Actieve optische netwerkkabel van 100 GbE,Mellanox MFA1A00-C050 optische kabel |
||
Productomschrijving
NVIDIA Mellanox MFA1A00-C050 100Gb/s QSFP28 actieve optische kabel (AOC)
Productmodel:MFA1A00-C050.Interface:QSFP28Gegevensvermogen:Tot 100Gb/s.Kabellengte:50 meter.
Belangrijkste voordelen in een oogopslag
- Hoogwaardige verbinding:Het levert een betrouwbare gegevensdoorvoer van 100 Gb/s voor veeleisende Ethernet- en InfiniBand-EDR-toepassingen, waardoor het een essentiëlenetwerkkaarten kabeloplossingen voor moderne infrastructuur.
- Uitgebreid bereik met laag vermogen:Bereikt maximaal 100 m over multi-mode vezels met een typische vermogensafvoer van slechts 2,2 W per uiteinde, beter dan passieve koperalternatieven in zowel afstand als energie-efficiëntie.
- Warm aansluitbaar en robuust ontwerp:Het beschikt over SFF-8665-conforme, warm aansluitbare QSFP28-connectoren voor gemakkelijke installatie en onderhoud, ondersteund door strenge productietests voor out-of-the-box betrouwbaarheid.
- Geavanceerde diagnostiek en programmeerbaarheid:Uitgerust met uitgebreide digitale diagnostische monitoring (DDM) en programmeerbare Tx/Rx-parameters voor optimale verbindingsprestaties en vereenvoudigde probleemoplossing.
1. Productoverzicht
De NVIDIA® Mellanox MFA1A00-C050 is eenActieve optische kabel (AOC)Deze oplossing is ontworpen voor 100 Gigabit Ethernet (100GbE) en InfiniBand EDR-omgevingen.waarbij de noodzaak van afzonderlijke optische modules en patchkabels wordt weggenomen. deMFA1A00-C050Het model biedt specifiek een bereik van 50 meter, ideaal voor tussenliggende afstanden binnen racks en over gangen in datacenters.netwerkkaartHet is ontworpen om omvangrijke DAC-kabels met beperkt bereik te vervangen en biedt een superieure signaalintegriteit, flexibiliteit en dichtheid.mq9700in bepaalde marktsegmenten en -configuraties.
2. Belangrijkste kenmerken
- Gegevensvermogen:Ondersteunt tot 100 Gb/s totale bandbreedte (4x 25,78 Gb/s lanes).
- Vormfactor:Standard QSFP28 (Quad Small Form-factor Pluggable 28) aan beide uiteinden.
- Bereik:Effectieve transmissieafstand van maximaal 50 meter over OM3/OM4 multi-mode vezels (MMF).
- Energie-efficiëntieTypische vermogensafvoer van 2,2 W per uiteinde (met opnieuw timen ingeschakeld).
- warm aansluitbaar:Volledig in overeenstemming met de specificaties voor warm aansluiten voor het in- en verwijderen van een live systeem.
- Digitale diagnose:Omvattende SFF-8636-conforme DDM voor realtime monitoring van temperatuur, spanning, optische kracht en biasstroom.
- Fysieke robuustheid:Duurzaam LSZH (Low Smoke Zero Halogen) kabeljas, minimale buigradius van 30 mm.
3. Kerntechnologie en normen
Deze AOC maakt gebruik van geavanceerdeVCSEL (Vertical Cavity Surface Emitting Laser)De technologie voor hoge snelheid en betrouwbare optische transmissie voldoet strikt aan de industrienormen om een brede compatibiliteit te garanderen:
- Elektrische interface:Conform SFF-8665 voor QSFP28.
- Beheerinterface:SFF-8636 voor digitale diagnostiek en besturing op basis van I2C.
- Protocolondersteuning:100GBASE-SR4 Ethernet (IEEE 802.3bm) en InfiniBand EDR.
- Signaalintegrititeit:Incorporeert per rijbaan selecteerbare retiming, programmeerbare zender-invoer-equalization en ontvanger-uitvoer-pre-emphasis voor optimale prestaties onder verschillende omstandigheden.
4Hoe het werkt
De MFA1A00-C050 functioneert als een geïntegreerd elektro-optisch conversie systeem.netwerkkaartGeïntegreerde driverchips en VCSEL-arrays in de connectoren omzetten deze elektrische signalen in optische signalen.Deze signalen worden vervolgens verzonden via vier parallelle multi-mode vezels ingekapseld in de kabelAan de ontvangende kant wordt het optische signaal omgezet in elektrisch signaal voor het aangesloten apparaat.Dit alles-in-één-ontwerp vereenvoudigt de verbinding door intern de signaalconversie te verwerken, die een plug-and-play hogesnelheidsverbinding biedt die doorzichtig is voor het host-systeem, vergelijkbaar met een geavanceerdeNIC-kaartVerlenger.
5. Toepassingsscenario's
- Interconnecties met datacenters:Top-of-Rack (ToR) -verbindingen naar blad-/ruggengraat-schakelaars, intraclusternetwerken.
- High-Performance Computing (HPC):InfiniBand EDR-stof voor supercomputers en onderzoeksclusters.
- Enterprise Network Core:Aggregatie- en kernswitch-interconnecties waarvoor een doorvoer van 100 GbE vereist is.
- Cloudinfrastructuur:High-bandwidth links binnen en tussen cloudserver racks.
- Storage Area Networks (SAN's):Het verbinden van opslagarrays met high-speed netwerken.
6. Technische specificaties en selectiegids
| Parameter | Specificatie | Eenheid / Notities |
|---|---|---|
| Productmodel | MFA1A00-C050 | Hoofdbestelnummer |
| Ondersteunde normen | 100GBASE-SR4 Ethernet, InfiniBand EDR | Protocol |
| Gegevenssnelheid (maximaal) | 100 | Gebruikersnaam |
| Kabellengte | 50 | Meters |
| Type aansluiting | De in punt 1 bedoelde parameters zijn: | Beide uiteinden |
| Vlakken | OM3/OM4 Multi-Mode (MMF) | Waterkleurige jas |
| Maximale vermogensafvoer (type) | 2.2 (per uiteinde, opnieuw aan) | Watt |
| Voedingsspanning | 3.3 | Volts |
| Temperatuur van de behuizing | 0 tot +70 | °C |
| Digitale diagnostische monitoring | Ja (SFF-8636) | I2C-interface |
| met een vermogen van meer dan 50 kW | - Ja, dat klopt. | - |
| RoHS-naleving | - Ja, dat klopt. | - |
Referentie voor snelle selectie (gedeeltelijke lijst):
| Modelnummer | Toepassing | Lange |
|---|---|---|
| MFA1A00-C003 | 100GbE Ethernet | 3 m |
| MFA1A00-C010 | 100GbE Ethernet | 10 m |
| MFA1A00-C050 | 100GbE Ethernet | 50 meter |
| MFA1A00-C100 | 100GbE Ethernet | 100 meter |
| MFA1A00-E030 | InfiniBand EDR | 30 m |
7. Concurrerend voordeel
- Superior Reach tegen DAC:Biedt een betrouwbare verbinding van 50 m, die de praktische afstandsgrenzen van Direct Attach Copper (DAC) -kabels ver overschrijdt, zonder dat het signaal afneemt.
- Geïntegreerde eenvoud:Het elimineert de complexiteit en de storingspunten die verbonden zijn aan afzonderlijke transceivers en glasvezelpatchkabels, waardoor de totale eigendomskosten worden verlaagd.
- Verbeterde diagnose:Biedt een uitgebreidere bewaking van de gezondheid van het systeem in vergelijking met passieve kabels, waardoor proactief onderhoud en snel foutisolatie mogelijk zijn.netwerkkaartmilieu.
- Lichte en flexibele:Betekenisvol lichter en hanteerbaarder dan gelijkwaardige koperen oplossingen, waardoor de luchtstroom wordt verbeterd en het beheer van kabels in dichte rekken wordt vergemakkelijkt.
- Toekomstbestendige investeringen:De compatibiliteit met beide grote 100G-protocollen (Ethernet en InfiniBand) beschermt uw investering in infrastructuur.mq9700serie familie.
8. Ondersteuning en diensten
We staan achter onze producten en onze partnerschappen met toonaangevende bedrijven zoals NVIDIA Mellanox.MFA1A00-C050of aanverwanteNIC-kaartvan ons ontvangt u:
- Garantie:Volledige garantie door NVIDIA.
- Beschikbaarheid:DeMFA1A00-C050en andere varianten zijn meestal op voorraad verkrijgbaar voor snelle levering.
- Technische ondersteuning:Toegang tot ons interne technische team voor pre-sales consultatie en post-sales integratie ondersteuning.
- Global Logistics:Betrouwbare verzendings- en douaneafhandelingsteun voor internationale bestellingen.
9. Vaak gestelde vragen
V1: Is de MFA1A00-C050 compatibel met mijn bestaande 100GbE QSFP28-switchpoort?
A:Het is ontworpen om volledig te voldoen aan de SFF-8665 QSFP28-standaard en is interoperabel met de meeste leveranciers van switches die 100GBASE-SR4-optica ondersteunen.Raadpleeg altijd de compatibiliteitsmatrix van uw schakelaar voor verificatie.
V2: Wat is het verschil tussen een AOC en een DAC?
A:Een Direct Attach Copper (DAC) kabel is een passieve elektrische kabel, beperkt tot zeer korte afstanden (meestal < 5 m).MFA1A00-C050Het maakt gebruik van optische vezels en geïntegreerde transceivers, waardoor een langer bereik (tot 100 m), een lager gewicht en een betere EMI-immuniteit mogelijk zijn.
Vraag 3: Is er voor deze kabel een speciale software-driver nodig?
A:De AOC verschijnt voor het host-systeem als een standaard QSFP28-optische transceiver.Het beheer van functies zoals DDM is via de standaard I2C-interface op denetwerkkaartof overstappen.
V4: Kan ik dit gebruiken voor InfiniBand EDR-netwerken?
A:De modellen van de "C"-serie (bv. MFA1A00-C050) zijn geoptimaliseerd en getest voor 100GbE. Voor speciale InfiniBand EDR-toepassingen raadpleegt u de modellen van de "E"-serie (bv. MFA1A00-E050).veel zijn elektrisch compatibelVoor meer informatie raadpleegt u de technische documentatie.
10Belangrijke voorzorgsmaatregelen
- Buigradius:Buig de kabel niet onder de minimale buigradius van 30 mm tijdens de installatie of het gebruik om schade aan de interne vezels te voorkomen.
- ESD-bescherming:De QSFP28-connectoren moeten zorgvuldig worden behandeld met de juiste ESD-wristbanden en -apparatuur om elektrostatische ontladingsschade te voorkomen.
- Omgevingsvoorwaarden:Bedienen en opslaan binnen de gespecificeerde temperatuur (0°C tot 70°C bij gebruik, -40°C tot 85°C bij opslag) en vochtigheidsbereik (5% tot 85% zonder condensatie).
- Compatibiliteit:Controleer de compatibiliteit met uw specifieke host device (switch,netwerkkaartNiet alle apparaten maken alle geavanceerde functies zoals retiming mogelijk.
- Laserveiligheid:Dit product is geclassificeerd als een laserproduct van klasse 1 volgens IEC 60825-1.
- EMC/Regulatory:Voldoet aan FCC-klasse A, CE, RoHS en andere relevante voorschriften voor commerciële omgevingen.
