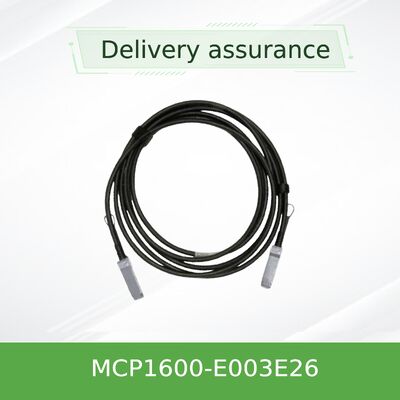

Mellanox MCP1600-E003E26 100Gb/s QSFP28 Direct Attach Copper Kabel
Productdetails:
| Merknaam: | Mellanox |
| Modelnummer: | MCP1600-E003E26 |
| Document: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 STKS |
|---|---|
| Prijs: | Negotiate |
| Verpakking Details: | Buitenste doos |
| Levertijd: | Op basis van inventarisatie |
| Betalingscondities: | T/T |
| Levering vermogen: | Levering door project/batch |
|
Gedetailleerde informatie |
|||
| Beschikbaarheid: | Voorraad | Garantie: | 1 jaar |
|---|---|---|---|
| Voorwaarde: | Nieuw en origineel | Technologie: | Infiniband |
| Type: | Mellanox AOC -kabel | Kabellengte: | 3 meter |
| Naam: | Mellanox DAC Kabel MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG Infiniband Netwerk | Trefwoord: | Mellanox DAC -kabel |
| Markeren: | Mellanox 100Gb/s QSFP28 kabel,Direct attach koperkabel met garantie,Mellanox MCP1600-E003E26 DAC kabel |
||
Productomschrijving
Mellanox MCP1600-E003E26 100Gb/s QSFP28 Direct Bevestigingskoperkabel
Hoogwaardige passieve Direct Attach Copper (DAC)-kabel, ontworpen voor 100Gb/s InfiniBand EDR- en Ethernet-toepassingen, en biedt betrouwbare connectiviteit met lage latentie voor datacenteromgevingen.
Belangrijkste kenmerken
- Hoge datasnelheid:Ondersteunt totale datasnelheden tot 100 Gb/s (4x25 Gb/s-banen)
- Passief en energiezuinig:Vereist geen hertiming van het signaal en verbruikt minder dan 0,1 W
- Hot-pluggeerbaar:Veilig inbrengen en verwijderen zonder systemen uit te schakelen
- Superieure signaalintegriteit:Bit Error Rate (BER) beter dan 10⁻¹⁵ met Mellanox-systemen
- Duurzaam en milieuvriendelijk:LSZH-mantel en loodvrije, halogeenvrije PCB
- Uitgebreid beheer:Geïntegreerde EEPROM met SFF-8636-compatibele I²C-interface
Technologie en normen
Compatibel met SFF-8685 (QSFP28-vormfactor) en SFF-8636 (beheer). Ontworpen voor 100Gb/s InfiniBand EDR- en 100GbE Ethernet-protocollen met gecontroleerde 100Ω differentiële impedantie voor optimale signaalintegriteit.
Toepassingsscenario's
Ideaal voor high-performance computing, bedrijfsdatacenters, cloudinfrastructuur en storage area-netwerken:
- Het onderling verbinden van top-of-rack-switches met leaf- of Spine-switches
- Servers met Mellanox ConnectX-4/5-adapters verbinden met EDR-switches
- Clusters met hoge bandbreedte bouwen voor AI en machine learning
- Het tot stand brengen van korteafstandsverbindingen binnen of tussen aangrenzende stellingen
Specificaties
| Parameter | Specificatie |
|---|---|
| Model / Alias | MCP1600-E003E26 (mq9700) |
| Interface/vormfactor | QSFP28 tot QSFP28 |
| Gegevenssnelheid | 100 Gb/s (4x25 Gb/s) |
| Kabeltype | Passief Direct Attach-koper (DAC) |
| Lengte | 3 meter |
| Draadmeter (AWG) | 26 AWG |
| Bedrijfstemperatuur | 0°C tot 70°C |
| Stroomverbruik | < 0,1 W |
| Verenigbaarheid | InfiniBand EDR, 100GbE; Mellanox-schakelaars en -adapters |
Productfamilie
| Onderdeelnummer | Lengte | AWG | Kabeldiameter |
|---|---|---|---|
| MCP1600-E00AE30 | 0,5 m | 30 | 7,1 mm |
| MCP1600-E001E30 | 1m | 30 | 7,1 mm |
| MCP1600-E01AE30 | 1,5 m | 30 | 7,1 mm |
| MCP1600-E002E30 | 2m | 30 | 7,1 mm |
| MCP1600-E003E26 | 3m | 26 | 9,4 mm |
| MCP1600-E004E26 | 4m | 26 | 9,4 mm |
| MCP1600-E005E26 | 5m | 26 | 9,4 mm |
Voordelen
- Kostenbesparingen:Lagere aankoopprijs per poort
- Energie-efficiëntie:Een bijna nul stroomverbruik vermindert de OPEX
- Lage latentie:Passieve transmissie zorgt voor minimale signaalvertraging
- Robuustheid en eenvoud:Geen delicate optiek, eenvoudiger implementatie
- Gegarandeerde prestaties:Rigoureuze tests zorgen voor betrouwbaarheid
Service en ondersteuning
Gesteund door een1 jaar beperkte hardwaregarantiemet uitgebreide ondersteunende diensten:
- Snelle levering:Grote voorraad voor snelle uitvoering
- 24/7 technisch advies:Deskundige ondersteuning voor integratie
- Mondiale toeleveringsketen:Consistente beschikbaarheid van authentieke producten
Veelgestelde vragen
Vraag: Is deze kabel compatibel met niet-Mellanox-schakelaars?
A: Hoewel het is ontworpen voor optimale prestaties met Mellanox-apparatuur, kan het ook werken met compatibele poorten van andere leveranciers. Volledige functionaliteit is alleen gegarandeerd met Mellanox-systemen.
Vraag: Wat is de maximale betrouwbare afstand voor deze passieve DAC?
A: Het 3m-model is betrouwbaar voor verbindingen in racks en aangrenzende racks. Voor langere afstanden worden actieve optische oplossingen aanbevolen.
Vraag: Heeft de kabel stuurprogramma's of softwareconfiguratie nodig?
A: Nee. Het is een plug-and-play passieve component die automatisch wordt geconfigureerd via EEPROM.
Vraag: Waar verwijst de alias mq9700 naar?
A: mq9700 is een alternatieve productidentificatie die wordt gebruikt voor deze specifieke 3 m Mellanox QSFP28 DAC-kabel.
Richtlijnen voor verwerking
- Buigradius:Handhaaf de minimale enkele buigradius ≥47 mm en de herhaalde buigradius ≥94 mm
- Bedrijfsomgeving:0°C tot 70°C, 5-85% relatieve vochtigheid, niet-condenserend
- Elektrostatische ontlading (ESD):Hanteer de standaard ESD-voorzorgsmaatregelen
- Compatibiliteitsverificatie:Controleer vóór aankoop de compatibiliteit van de switch/netwerkkaartpoort
- Installatie:Zorg ervoor dat de vergrendeling volledig is ingebracht en dat de grendel goed vastzit
