NVIDIA MFS1S00-H020V 20m QSFP56 200Gb/s actieve optische kabel
Productdetails:
| Merknaam: | Mellanox |
| Modelnummer: | MFS1S00-H020V |
| Document: | MFS1S00-HxxxV 200Gbs-QSFP56...ns.pdf |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 STKS |
|---|---|
| Prijs: | Negotiate |
| Verpakking Details: | Buitenste doos |
| Levertijd: | Op basis van inventarisatie |
| Betalingscondities: | T/T |
| Levering vermogen: | Levering door project/batch |
|
Gedetailleerde informatie |
|||
| Beschikbaarheid: | Voorraad | Garantie: | 1 jaar |
|---|---|---|---|
| Voorwaarde: | Nieuw en origineel | Technologie: | Infiniband |
| Gegevenssnelheid: | Tot 200 GB/s | Connectortype: | QSFP56 |
| IBTA: | IB HDR | Modulatie: | 4x 50Gb/s PAM4 |
| Snelheid: | Tot 200 GB/s | Lengte: | 20m |
| Product: | MFS1S00-H020V | ||
| Markeren: | NVIDIA QSFP56 200 Gb/s optische kabel,Mellanox AOC-kabel voor langeafstand,InfiniBand HDR 200GbE-netwerkkabel |
||
Productomschrijving

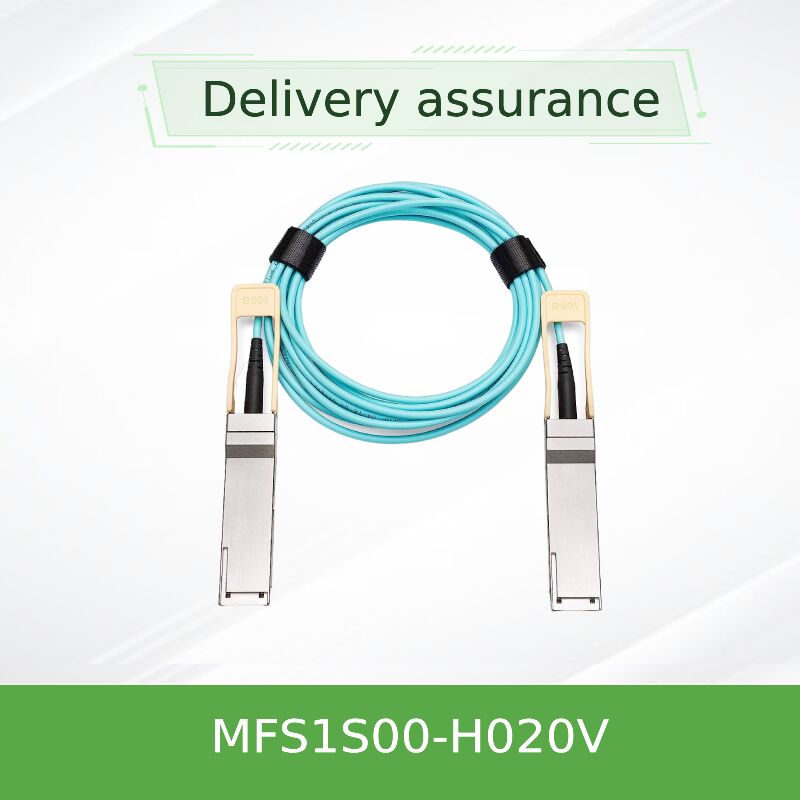

NVIDIA MFS1S00-H020V 20m QSFP56 200Gb/s Actieve Optische Kabel
Lange-Afstand AOC voor InfiniBand HDR & 200GbE Netwerken
Kritieke Waardepropositie
Deze 20 meter lange Actieve Optische Kabel is ontworpen voor datacenterscenario's die zowel hoge bandbreedte (200 Gb/s) als een groter fysiek bereik vereisen. Het levert een complete, plug-and-play optische verbinding die op betrouwbare wijze afstanden overbrugt die ver buiten de mogelijkheden van passieve koperen oplossingen liggen, terwijl signaalregeneratie en uitgebreide gezondheidsmonitoring worden geïntegreerd om een onwrikbare linkstabiliteit in kritieke netwerkpaden te garanderen.
- Werking over 20 meter: Verbind apparatuur met vertrouwen over gangpaden of externe rekken zonder signaaldegradatie.
- Geïntegreerde Prestatiegarantie: Ingebouwde retiming en egalisatie compenseren signaalverlies over afstand.
- Flexibiliteit met dubbel protocol: Klaar voor zowel high-performance InfiniBand HDR als standaard 200 Gigabit Ethernet.
- Proactieve Gezondheidsmonitoring: Digitale diagnostiek biedt real-time inzicht in de status van de link en de componenten.
Productoverzicht & Positionering
De NVIDIA MFS1S00-H020V is een 20 meter lange actieve optische kabel (AOC) die is ontworpen om de uitdaging op te lossen van het verbinden van snelle 200 Gb/s-apparatuur over gematigde afstanden binnen het datacenter. Met ingebouwde QSFP56 optische transceivers aan beide uiteinden elimineert deze lange-afstands InfiniBand-oplossing de complexiteit en potentiële storingspunten die gepaard gaan met afzonderlijke transceivers en fiber jumpers. Het is de optimale keuze voor het verbinden van switches in een gedistribueerde fabric of het aansluiten van computerrekken op aggregatieswitches waar een standaard netwerkinterfacekaart (NIC) en switch zich op 10-20 meter afstand bevinden.
Waarom deze 20m AOC anders is
In tegenstelling tot kortere kabels of passieve oplossingen, is de MFS1S00-H020V specifiek ontworpen voor de "uitgebreide middellange afstand" - te lang voor kosteneffectief passief koper, maar korter dan waar traditionele lange-afstand optics nodig zijn. Het actieve ontwerp behoudt de volledige 200 Gb/s-prestaties betrouwbaar over deze gehele afstand.
Productattributen definiëren
- Vormfactor & Lengte: QSFP56-naar-QSFP56, 20 meter geïntegreerde kabelassemblage.
- Datasnelheid & Modulatie: 200 Gb/s totaal via 4x50G PAM4-banen per richting.
- Protocolondersteuning: InfiniBand HDR 200GBASE-SR4 Ethernet
- Stroomkenmerken: Enkele 3,3V voeding; ~5,0W typisch vermogen per uiteinde.
- Operationele Robuustheid: Bedrijfstemperatuur: 0°C tot 70°C; minimale buigradius: 30 mm.
- Intelligentie: Volledige SFF-8636-beheerinterface met Digital Diagnostic Monitoring (DDM) voor spanning, temperatuur, TX-bias en optisch vermogen (Tx & Rx per baan).
Complete Technische Specificaties
| Technische Parameter | Specificatie voor MFS1S00-H020V |
|---|---|
| Fabrikant Onderdeelnummer | MFS1S00-H020V |
| Productbeschrijving | QSFP56 200 Gb/s Actieve Optische Kabelassemblage |
| Totale Kabellengte | 20 meter |
| Nominale Datasnelheid | 200 Gigabit per seconde (Gbps) |
| Ondersteunde Netwerkstandaarden | InfiniBand HDR (High Data Rate), IEEE 200GBASE-SR4 |
| Signaalmodulatie | PAM4 (53,125 GBaud per baan) |
| Connector Interface (Dubbelzijdig) | QSFP56, SFF-8665 compliant |
| Maximaal Ontworpen Bereik (OM4 MMF) | Tot 100 meter (20m gebruikt) |
| Elektrische Stroomvereiste | 3,3 VDC |
| Typisch Stroomverbruik | 5,0 Watt (per uiteinde, alle banen actief met retiming) |
| Toegestane Behuizingstemperatuur | 0°C tot +70°C (operationeel) |
| Diagnostische Mogelijkheden | Volledige DDM per SFF-8636 (Temp, Volt, Tx Power/Bias, Rx Power) |
| Minimale Statische Buigradius | 30 millimeter |
| Belangrijkste Naleving & Veiligheid | RoHS, CE, FCC, CB, cTUVus, IEC/EN Laser Klasse 1 |
Opmerking: Verkrijgbaar in een reeks lengtes van 3m (H003V) tot 100m (H100V) voor een precieze bereikmatching.

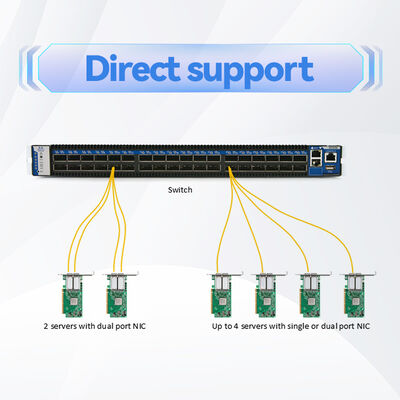

Doel-Implementatiescenario's
- Verbindingen tussen gangpaden: Het verbinden van leaf switches in één rackrij met spine switches in een andere rij binnen dezelfde datacenterhal.
- Gedistribueerde Compute/Opslag Pools: Het verbinden van high-performance servers of opslagarrays die zich op verschillende rekken bevinden binnen een HPC- of AI-cluster.
- End-of-Row (EoR) Architecturen: Het verbinden van servers in een rack met een gecentraliseerde EoR-switch die zich mogelijk op 15-20 meter afstand bevindt.
- Datacenterconsolidatieprojecten: Het onderling verbinden van apparatuur over legacy datacenterruimtes tijdens migratie- of uitbreidingsfasen.
- High-Availability Links: Het tot stand brengen van uitgebreide redundante paden in netwerkfabrics waar de variabiliteit van de linklengte een factor is.
Technische Veelgestelde Vragen
V1: Wat is het werkelijke signaalverlies over 20 meter en hoe compenseert de AOC?
A: Multimode fiber vertoont demping (meestal ~3 dB/km). Over 20m is het inherente verlies minimaal, maar andere factoren zoals connectorverlies en modale dispersie kunnen het signaal verstoren. De geïntegreerde retiming-functie van de AOC herstelt actief de klok en de gegevens, waardoor effectief een schoon digitaal signaal bij de ontvanger wordt "nagebootst", waardoor deze verstoringen worden overwonnen.
V2: Kan ik het ene uiteinde van deze AOC gebruiken met een QSFP56-poort en het andere met een QSFP-DD-poort via een adapter?
A: De kabel heeft vaste QSFP56-connectoren. Hij kan fysiek worden aangesloten op een QSFP-DD-poort, alleen als die poort een passieve QSFP56-naar-QSFP-DD-adapterkooi gebruikt. De elektrische en protocolcompatibiliteit (200 Gb/s) tussen de QSFP-DD-poort van het hostapparaat en de AOC moet echter worden geverifieerd met de systeemleverancier.
V3: Hoe verhoudt het stroomverbruik zich tot het gebruik van twee afzonderlijke optische transceivers en een passieve kabel?
A: Het totale vermogen is vergelijkbaar of iets geoptimaliseerd. Een typische 200G QSFP56 optische transceiver verbruikt ~3,5-4W. Twee zouden 7-8W verbruiken, plus switch ASIC-vermogen voor het aansturen van de externe fiber. Deze AOC verbruikt ~10W in totaal (5W per uiteinde), wat een gestroomlijnde, vaak efficiëntere oplossing biedt door de drivers te integreren.
V4: Is de kabelmantel geschikt om in overhead trays of onder verhoogde vloeren te worden gelegd?
A: Ja, de kabel is voorzien van een duurzame, flexibele mantel die is ontworpen voor standaard datacentrumkabelbeheertrajecten, inclusief overhead trays en onder-vloeromgevingen. Houd u altijd aan de minimale buigradius tijdens de installatie.
V5: Wat moet ik doen als de DDM een "Rx Power Low"-alarm meldt?
A: Dit geeft een laag ontvangen optisch vermogen aan. Controleer en reinig eerst de QSFP56-connectoren op zowel de AOC als de hostapparatuurkooien. Als het alarm aanhoudt, inspecteer dan de kabelroute op scherpe bochten of beschadigingen. Het alarm geeft een vroege waarschuwing voordat een link uitvalt, wat cruciaal is voor het handhaven van de uptime in netwerken die gebruikmaken van high-performance nic-kaarten.
Essentiële Opmerkingen over Behandeling & Installatie
- Pre-installatie Verificatie: Bevestig dat de QSFP56-kooien en firmware van de hostapparatuur 200 Gb/s AOC's ondersteunen. Controleer op voldoende thermisch en stroombudget in het systeemontwerp.
- Elektrostatische Ontlading (ESD) Voorzorgsmaatregelen: Behandel de kabel met ESD-veilige praktijken, met name bij het installeren in of verwijderen uit actieve apparatuur.
- Routing & Trekontlasting: Plan voor een run van 20 meter zorgvuldig het pad om spanning, compressie of scherpe bochten te voorkomen. Gebruik voldoende kabelbinders (bij voorkeur klittenband) en zorg voor trekontlasting in de buurt van de connectoren.
- Hot-Plug Procedure: De kabel is hot-pluggable. Steek de connectoren recht en stevig in en uit met behulp van de meegeleverde vergrendeling/treklip. Wacht een paar seconden tot de link is geïnitialiseerd en gestabiliseerd.
- Milieuspecificaties: Houd u aan de gespecificeerde bedrijfsomgevingstemperatuur en vochtigheidsbereiken. Stel de kabel niet bloot aan direct vocht of corrosieve elementen.
