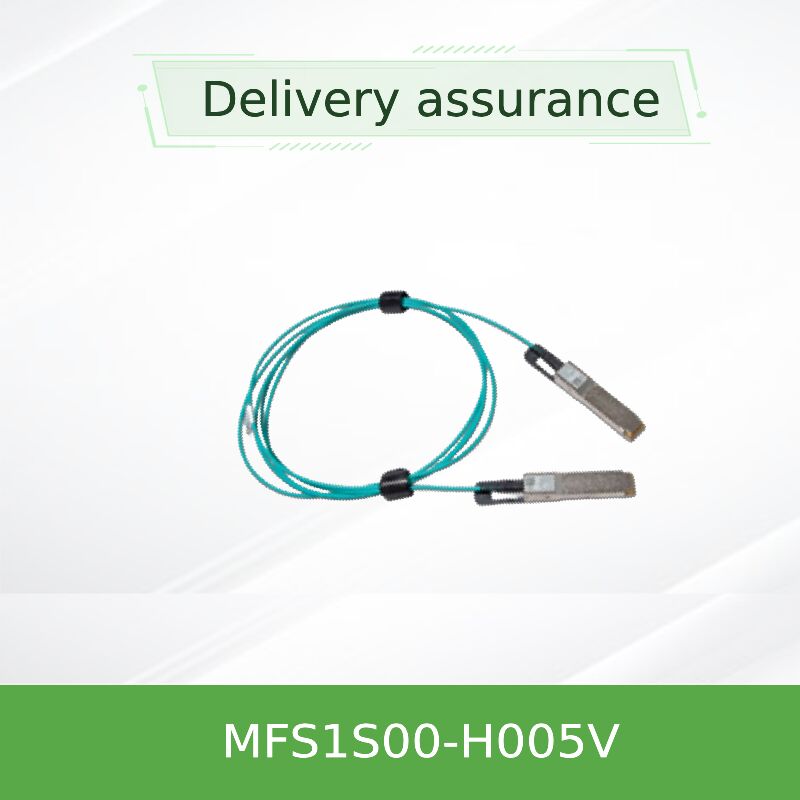

NVIDIA MFS1S00-H005V 5m QSFP56 200Gb/s Actieve Optische Kabel voor InfiniBand HDR & 200GbE | Hoge Snelheid AOC

Productmodel:MFS1S00-H005V.Belangrijkste sleutelwoorden:actieve optische kabel, AOC, QSFP56-kabel, 200Gb/s InfiniBand, 200GbE-kabel

De NVIDIA MFS1S00-H005V is een premium 5-meterActieve optische kabel (AOC)ontworpen voor hoogwaardige datacenterinterconnecties. Deze kabel integreert QSFP56-elektrische interfaces aan beide uiteinden met ingebedde op VCSEL gebaseerde optische transceivers,het elimineren van de noodzaak van afzonderlijke optische aansluitingenHet is ontworpen om 200Gb/s gegevenssnelheden te ondersteunen met behulp van InfiniBand HDR (High Data Rate) en 200 Gigabit Ethernet-protocollen.Deze oplossing is bijzonder waardevol voor het aansluiten van schakelaars zoals de NVIDIA SN3700 en SN4600, of voor het koppelen van servers met modernenetwerkinterfacekaarten (NIC-kaarten)over afstanden waar passieve kabels te kort komen.

Dit AOC is gebaseerd op industriestandaardtechnologieën om interoperabiliteit, betrouwbaarheid en hoge prestaties te garanderen.

• Optische motor:Multimode transceivers op basis van VCSEL (Vertical Cavity Surface Emitting Laser).
• Elektrische interface:Volledig in overeenstemming met QSFP56 MSA (SFF-8665) en management interface (SFF-8636).
• Gegevenscodering:PAM4-modulatie voor een hoge spectrale efficiëntie, ondersteunt gegevenssnelheden tot 53,125 Gbd per lijn.
• Beheer en diagnose:Uitgebreide SFF-8636-conforme I2C-interface voor DDM, besturing en statusmonitoring.
• Naleving:Voldoet aan de HDR-specificaties van de InfiniBand Trade Association (IBTA), RoHS en heeft belangrijke veiligheid / EMC-certificeringen (CE, FCC, CB).

De MFS1S00-H005V werkt als een volledig geïntegreerd elektro-optisch omrekeningssysteem.netwerkkaartIn de module van de kabel worden deze signalen geconditioneerd (re-timed,(geëqualiceerd) en vervolgens vier VCSEL-lasers aansturenDeze optische signalen reizen door de vier ingebedde multimode vezels over een afstand van 5 meter.een andere geïntegreerde module met fotodetectoren die de optische signalen omzet in elektrische signalenDit all-in-one actieve ontwerp behandelt interne uitdagingen op het gebied van signaalintegriteit.Het maakt het een robuuste en eenvoudige plug-and-playAOCHet is een oplossing in vergelijking met passieve kabelsamenstellingen die volledig afhankelijk zijn van gastheertransceivers.

• High-Performance Computing (HPC) clusters:Onderlinge verbindingen met lage latentie voor InfiniBand HDR-fabrieken die reken- en opslagnodes verbinden.
• AI/ML-infrastructuur:Hoogbandbreedteverbindingen tussen GPU-servers en leaf/spine-switches in machine learning training clusters.
• Interconnecties van datacenterswitches:Het aansluiten van NVIDIA SN3700, SN4600 of andere compatibele switches bij 200 GbE.
• Server-to-Switch verbinding:Ideaal voor het aansluiten van servers met hoge snelheidnetwerkinterface kaarten(zoals ConnectX-6 of ConnectX-7 in 200G-modus) naar top-of-rack switches.
• Uitgebreide toepassingen:Vervanging van passieve koperen DAC's in scenario's waarbij afstanden van meer dan 3-4 meter met een superieure signaalintegriteit vereist zijn.

Andere beschikbare lengtes: 3m (H003V), 10m (H010V), 15m (H015V), 20m (H020V), 30m (H030V), 50m (H050V), 100m (H100V).

• Superieure bereik versus passieve DACs:Dit.actieve optische kabelkan op betrouwbare wijze afstanden van 5 meter en verder bereiken met een uitstekende signaalintegratie, waarbij passieve koperkabels met directe aansluiting (DAC's) vaak te maken hebben met aanzienlijke prestatiebeperkingen.
• Geïntegreerde oplossing voor eenvoud:Combineert transceivers en kabels in één eenheid, waardoor de storingspunten worden verminderd, de inkoop wordt vereenvoudigd en compatibiliteitsproblemen tussen afzonderlijke optische en glasvezelkabels worden weggenomen.
• Vermogen en warmte-efficiëntie:Met ongeveer 5 W per uiteinde biedt het een energiebewuste oplossing voor hogesnelheidsverbindingen, waardoor het energiebudget van het datacenter kan worden beheerd.
• Robuuste diagnose:De uitgebreide DDM-mogelijkheden bieden proactieve monitoring- en probleemoplossingsinstrumenten die niet beschikbaar zijn met basispassieve kabels,verbetering van de betrouwbaarheid van het netwerk en vergemakkelijking van het onderhoud van infrastructuur met behulp van hoogwaardigenetwerkkaarten.

We bieden een volledig spectrum van diensten om uw high-speed interconnect implementatie te ondersteunen.

• Garantie:Ondersteund door NVIDIA's standaard product garantie voor kwaliteitsborging.
• Inventarisatie en levering:De MFS1S00-H005V is verkrijgbaar uit onze aanzienlijke voorraad van miljoenen dollars voor snelle ordervervulling en verzending.
• Technische raadplegingOns deskundig team geeft advies over systeemcompatibiliteit, implementatie beste praktijken en integratie met switches enNIC-kaarten.
• Ondersteuning na verkoop:24/7 klantenservice en technische ondersteuning om te helpen met installatie of operationele vragen.
• Global Logistics:We zorgen voor een accurate en tijdige levering aan klanten over de hele wereld, met meer dan tien jaar logistieke expertise.

V1: Wat is het verschil tussen deze AOC en een passieve DAC of een glasvezelkabel met afzonderlijke transceivers?
A:EenAOCEen passief DAC is puur koper met beperkt bereik.Een glasvezelkabel met afzonderlijke transceivers vereist dat u drie afzonderlijke componenten koopt en beheert (twee transceivers + één kabel)De AOC vereenvoudigt de inzet en garandeert de prestaties.

V2: Is deze kabel compatibel met 100 Gigabit Ethernet (100GbE) poorten?
A:Het is voornamelijk ontworpen voor 200Gb/s.het kan worden geconfigureerd voor een minder snelle werking die compatibel is met sommige 100GbE-systemen (met NRZ-codering)De compatibiliteit moet worden gecontroleerd met de specifieke schakelaar ofnetwerkinterface kaart.

V3: Welke diagnostische informatie kan ik uit deze kabel lezen?
A:Via de I2C-interface (SFF-8636) kunt u real-time parameters monitoren, waaronder: temperatuur, voedingsspanning, TX-biasstroom, TX-uitgangsvermogen en RX-ingangsvermogen voor alle vier de rijstroken.Er zijn ook alarmschalen en waarschuwingsdrempels..

V4: Wat is de minimale buigradius van de kabel?
A:De minimale buigradius overal langs de kabel is 30 mm (ongeveer 1,2 inch).

V5: Betekent de "V" in het onderdeelnummer (H005V) iets specifieks?
A:De "V" in het onderdeelnummer geeft typisch aan dat de kabel zowel InfiniBand- als Ethernet-protocollen kan ondersteunen.die aansluit bij de 200 Gb/s HDR- en 200 GbE-mogelijkheden.

• ESD-bescherming:Hoewel de kabelcomponent robuust is, moet u altijd de standaard ESD-voorzorgsmaatregelen volgen (wristbanden, geaarde werkstations) bij het hanteren en installeren van de kabel in een schakelaar ofNic kaartDe kooien.
• Warm aansluiten:De kabel is ontworpen om warm in te pluggen, maar raadpleeg altijd de documentatie van uw systeem voor specifieke richtlijnen voor warm in te pluggen om onverwachte problemen te voorkomen.
• Fysieke behandeling:Vermijd scherpe buigingen, kronkels, verplettering of overmatige trekkracht op de kabel. Knijp de kabel niet in de buurt van de connectoren. Gebruik de trek-tab voor het in-/uitvoeren, niet de kabel zelf.
• Milieugrenzen:Werk binnen de aangegeven temperatuur (0°C tot 70°C) en vochtigheid (5% tot 85% niet-condenserend).
• Reiniging:Houd de QSFP56-elektrische connectoren schoon en vrij van puin. Gebruik indien nodig perslucht. Gebruik geen vloeistoffen of schuurmiddelen op de connectoren.
