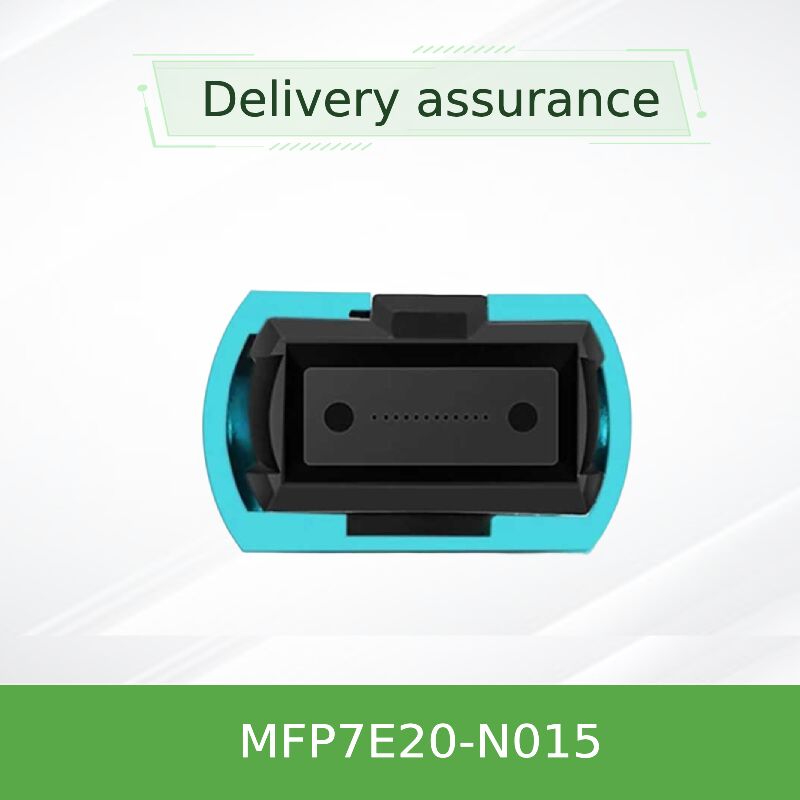

NVIDIA MFP7E20-N015 15m MPO-12/APC naar 2x MPO-12/APC Multimode Splitter Fiber Kabel | 400G naar 2x200G Breakout

Productmodel: MFP7E20-N015 | Kernwoorden: glasvezel splitterkabel, MPO breakout kabel, 400G naar 200G kabel, fanout kabel, data center interconnect

De NVIDIA MFP7E20-N015 is een gespecialiseerde 15-meter passieve glasvezel splitterkabel ontworpen voor high-density datacenter implementaties. In tegenstelling tot standaardkabels, is dit een breakout of fanout kabel met een 1:2 splitter configuratie. Het beschikt over één MPO-12/APC connector aan de trunk-zijde (voor aansluiting op een 400G poort van een switch) en twee MPO-12/APC connectoren aan de branch-zijden (voor aansluiting op twee servers). Het maakt gebruik van 50/125μm OM4 multimode vezels in een Type-B crossover topologie, waardoor efficiënte distributie van een enkele 400G bandbreedte in twee 200G streams mogelijk is, waardoor het een ideale data center interconnect oplossing is voor het verbinden van high-speed switches met meerdere servers.

• Configuratie: 1x MPO-12/APC (Trunk) naar 2x MPO-12/APC (Branch) breakout.
• Kabellengte: 15 meter, OM4 50/125μm multimode vezel.
• Snelheidstoewijzing: Splitst een enkele 400Gb/s (4x100G lanes) link in twee 200Gb/s (2x100G lanes) links.
• Kabelmantel: Flexibele, ronde Aqua-gekleurde LSZH-OFNR mantel.
• Optische Prestaties: Lage invoegverlies (≤ 0,356 dB), Hoge retourverlies (≥ 35 dB).
• Protocolondersteuning: InfiniBand NDR/HDR 400/200GbE NVLink

Deze geavanceerde breakout-oplossing is ontworpen om te voldoen aan strenge industrienormen voor prestaties en betrouwbaarheid in veeleisende omgevingen.

• Vezelstandaard: OM4 Multimode Vezel (IEC 60793-2-10) voor hoge bandbreedte en uitgebreid bereik.
• Connector Standaard: MPO per IEC 61754-7 en ANSI/TIA-604-5.
• Polijsttechnologie: Angled Physical Contact (APC) is cruciaal voor het handhaven van een laag optisch retourverlies in splittertoepassingen.
• Splitter Technologie: Passieve optische splitter binnen de kabelassemblage, geen externe voeding vereist.
• Veiligheid & Conformiteit: Voldoet aan Telcordia GR-1435, Laser Klasse 1 (IEC 60825), met CB, cTUVus, CE certificeringen.

Deze MPO breakout kabel werkt op een passief optisch splitsingsprincipe. De trunk-zijde (enkele MPO-12) wordt aangesloten op een 800Gb/s twin-port OSFP transceiver (werkend in 400G modus) of een enkele 400G poort. Binnen de kabelassemblage worden de vier transmit (Tx) optische lanes van de switchpoort passief verdeeld: Lanes 1 & 2 worden gerouteerd naar de eerste branch connector voor Server A, en Lanes 3 & 4 worden gerouteerd naar de tweede branch connector voor Server B. Het receive (Rx) pad werkt omgekeerd. Dit creëert twee onafhankelijke full-duplex 200Gb/s links (elk met 2 vezels voor Tx en 2 voor Rx) van de originele 400Gb/s poort. De interne crossover (Type-B) en APC polijsting zorgen voor de juiste lane-uitlijning en minimale signaaldegradatie over beide gesplitste paden, een essentiële vereiste voor een betrouwbare 400G naar 200G kabel.

• High-Density Server Connectiviteit: Het aansluiten van een enkele 400G switchpoort op twee servers die zijn uitgerust met ConnectX-7 200G of BlueField-3 adapters, waardoor de verbindingsdichtheid effectief wordt verdubbeld.
• Kosten-geoptimaliseerde AI/ML Clusters: Het uitwaaieren van verbindingen in GPU server clusters waar individuele nodes 200G bandbreedte vereisen, maar het aantal switchpoorten beperkt is.
• Storage Server Connectiviteit: Het aansluiten van twee opslagknooppunten of JBOD's op een enkele high-speed switchpoort.
• Top-of-Rack (ToR) Consolidatie: Het verminderen van het aantal switchpoorten dat per rack nodig is, waardoor de bekabeling wordt vereenvoudigd en de switchkosten worden verlaagd.
• Netwerk Interface Card Implementatie: Ideaal voor implementaties die gebruik maken van meerdere netwerkkaarten (zoals de ConnectX-7 serie) waar poort breakout vereist is.

Andere Beschikbare Lengtes: 3m, 5m, 7m, 10m, 20m, 30m, 50m.

• Dichtheid & Kostenoptimalisatie: Deze glasvezel splitterkabel biedt een voordeliger en ruimte-efficiënter alternatief voor het gebruik van meerdere switchpoorten en standaardkabels voor het aansluiten van twee servers.
• Vereenvoudigd Kabelbeheer: Vermindert kabelwarboel door twee afzonderlijke kabels te vervangen door één beheerde breakout-oplossing, waardoor de luchtstroom en organisatie worden verbeterd.
• NVIDIA Gevalideerde Prestaties: Gegarandeerde compatibiliteit en prestaties bij gebruik binnen het NVIDIA switch- en adapter-ecosysteem, in tegenstelling tot breakout-oplossingen van derden.
• Passief & Betrouwbaar: Bevat geen actieve elektronica, wat een hogere betrouwbaarheid en geen stroomverbruik biedt in vergelijking met actieve optische splitters.

Wij bieden end-to-end ondersteuning voor geavanceerde interconnect-oplossingen zoals de MFP7E20-serie.

• Garantie: Volledige NVIDIA fabrikantgarantie op alle kabelassemblages.
• Beschikbaarheid: MFP7E20-N015 is op voorraad in onze uitgebreide inventaris voor onmiddellijke verzending om snelle implementatie te ondersteunen.
• Technische Ontwerp Ondersteuning: Onze engineers assisteren bij implementatieplanning, inclusief het valideren van switch- en netwerk interface kaart compatibiliteit voor breakout-configuraties.
• 24/7 Ondersteuning: 24 uur per dag klantenservice en technische assistentie voor installatie en probleemoplossing.
• Wereldwijde Supply Chain: Betrouwbaar logistiek netwerk dat tijdige levering van gespecialiseerde bekabeling wereldwijd garandeert.

V1: Met welke switch- en adaptermodellen is de MFP7E20-N015 compatibel?
A: Het is ontworpen voor NVIDIA switches met OSFP DR8 (400G/NDR) poorten en servers uitgerust met ConnectX-7 of BlueField-3 adapters die OSFP of QSFP112 200G transceivers gebruiken. Compatibiliteit met specifieke switch- en nic kaart modellen moet worden geverifieerd.

V2: Kan ik 400G snelheid aan de serverzijde bereiken met deze kabel?
A: Nee. Dit is een breakout-kabel. Elke serverbranch levert maximaal 200Gb/s. Om 400G naar een enkele server te krijgen, gebruikt u een standaard MFP7E10 kabel (niet-splitter). Deze fanout kabel is voor het delen van een 400G poort tussen twee 200G eindpunten.

V3: Veroorzaakt de splitter signaaldegradatie of latentie?
A: De passieve optische splitter introduceert een minimaal, gestandaardiseerd invoegverlies (vermeld in de specificaties). Het voegt geen elektronische latentie toe. De algehele linkprestaties blijven binnen het budget voor betrouwbare 200G werking over de gespecificeerde afstand.

V4: Hoe identificeer ik de juiste branch voor elke server?
A: De twee branch connectoren zijn gemarkeerd met "1" en "2". Voor consistentie wordt aanbevolen om te documenteren welke server is aangesloten op welke gemarkeerde branch. De toewijzing van optische lanes is vast binnen de kabel.

V5: Kan ik dit gebruiken met een QSFP-DD poort?
A: Deze kabel gebruikt MPO-12/APC connectoren. Het is alleen compatibel met QSFP-DD poorten als ze zijn gevuld met een geschikte OSFP-naar-QSFP-DD adapter of een transceiver die een MPO-12/APC interface presenteert. Directe fysieke verbinding is niet mogelijk.

• Configuratie Planning: Zorg ervoor dat uw switchpoort en serveradapters de 400G-naar-2x200G breakout-modus ondersteunen. Raadpleeg de switch OS- en adapterfirmware documentatie.
• Connector Compatibiliteit: Alle aangesloten transceivers moeten van het MPO-12/APC type zijn (groene behuizing). Niet mengen met MPO-12/UPC (blauwe behuizing) interfaces.
• Buigradius & Trekontlasting: Houd een minimale buigradius van 30 mm aan. Gebruik de juiste trekontlasting, vooral bij het splitsingspunt en de connector boots, om spanning op de vezels te voorkomen.
• Schoonmaken: Reinig alle drie MPO connectoren (één trunk, twee branches) en de bijbehorende transceiverpoorten met gecertificeerde optische reinigers voordat u ze aansluit.
• Installatiepad: Plan het routeringspad zorgvuldig voor de 15-meter kabel en zijn twee branches om knopen te voorkomen en een schoon kabelbeheer in het rack te garanderen.
