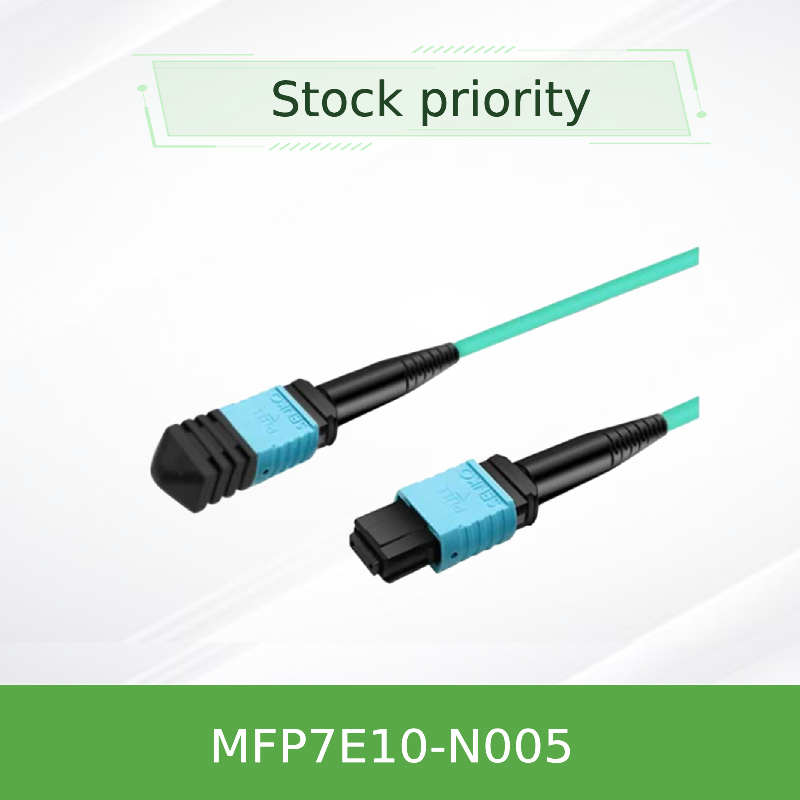

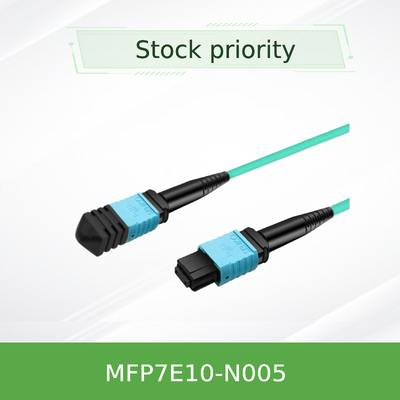

NVIDIA MFP7E10-N005 5m MPO-12/APC naar MPO-12/APC Multimode glasvezelkabel voor 400G/NDR InfiniBand & Ethernet

Productmodel: MFP7E10-N005 | Kernwoorden: glasvezelkabel, high-speed DAC, MPO-kabel, NDR-interconnect, passieve optische kabel

De NVIDIA MFP7E10-N005 is een hoogwaardige, 5 meter lange passieve glasvezelkabel ontworpen voor moderne datacenter-interconnects. Deze kabelassemblage maakt gebruik van MPO-12/APC-connectoren aan beide uiteinden en bevat 50/125μm OM4 multimode vezels. Hij is specifiek ontworpen als een crossover (Type-B) high-speed DAC (Direct Attach Cable) om point-to-point verbindingen te creëren tussen 400/800Gb/s optische transceivers. De primaire rol is het leveren van een betrouwbare, low-loss fysieke laag voor gegevensoverdracht in high-performance computing, AI-clusters en opslagnetwerken die gebruikmaken van InfiniBand NDR of 400 Gigabit Ethernet-protocollen.

• Connectortype: Vrouwelijk-naar-vrouwelijk MPO-12 met 8° Angled Polish (APC).
• Kabeltype en -lengte: 5 meter (N005), OM4-kwaliteit 50/125μm multimode vezel, Type-B (crossover) topologie.
• Maximale bereik: Ondersteunt verbindingen tot 50 meter met OM4-vezel, ideaal voor intra-rack- en intra-rij-verbindingen.
• Mantel: Flexibele, ronde Aqua-gekleurde LSZH-OFNR-mantel voor verbeterde luchtstroom en brandveiligheid.
• Prestaties: Laag invoegverlies (≤ 0,35 dB + 0,0004 x L) en hoge retourverlies (≥ 35 dB).
• Protocolondersteuning: InfiniBand (NDR, HDR), Ethernet (400/200/100GbE) en NVLink.

Deze interconnectoplossing is gebaseerd op gevestigde en betrouwbare industriestandaarden om interoperabiliteit en prestaties te garanderen.

• Glasvezelstandaard: OM4 Multimode Vezel (IEC 60793-2-10).
• Connectorstandaard: MPO per IEC 61754-7 en ANSI/TIA-604-5.
• Polijsttype: Angled Physical Contact (APC), cruciaal voor het verminderen van optisch retourverlies in high-speed verbindingen.
• Naleving en veiligheid: Voldoet aan Telcordia GR-1435 voor connectorbetrouwbaarheid. Laserklasse 1 (IEC 60825). Veiligheidscertificeringen omvatten CB, cTUVus, CE.
• Milieu: LSZH-mantelmateriaal voldoet aan strenge rook- en toxiciteitseisen.

Deze passieve MPO-kabel functioneert als een nauwkeurig optisch pad. Hij bevat 12 vezelposities binnen elke MPO-ferrule, waarvan er 8 actief zijn voor bidirectionele gegevensoverdracht (4 Tx, 4 Rx per richting). Als een Type-B-kabel voert hij een interne "crossover" uit van de zend- en ontvangstvezelparen. Specifiek is vezelbaan 1 van de transceiver aan het ene uiteinde verbonden met baan 12 aan de tegenoverliggende transceiver, waardoor de zender (laser) aan het ene uiteinde correct is uitgelijnd met de ontvanger (fotodetector) aan het andere uiteinde. De 8° schuine eindvlakken van de APC-connectoren zijn essentieel om gereflecteerd licht weg te leiden van de kern, waardoor de signaalintegriteit behouden blijft, wat van cruciaal belang is voor high-speed DAC prestaties bij 400G-snelheden.

• Switch-naar-switch-verbindingen: Verbinding van spine- en leaf-switches in een 400G Clos-netwerkfabric.
• Switch-naar-adapter-verbindingen: Zorgt voor high-bandwidth connectiviteit van top-of-rack (ToR)-switches naar servers die zijn uitgerust met ConnectX-7 netwerkkaarten of BlueField-3 DPUs.
• High-Performance Computing (HPC) & AI-clusters: Vormt low-latency interconnects tussen compute- en opslagknooppunten in NDR InfiniBand-netwerken.
• Datacenter Inter-Rack/Intra-Row Connectiviteit: Een ideale glasvezelkabel voor afstanden die verder gaan dan het bereik van passieve koperen kabels, meestal tussen 3 en 50 meter.

Andere beschikbare lengtes: 3m, 7m, 10m, 15m, 20m, 25m, 30m, 35m, 40m, 50m.

• NVIDIA Ecosystem Optimalisatie: In tegenstelling tot generieke MPO-kabels, wordt deze kabel end-to-end getest en gevalideerd met NVIDIA-switches, netwerkkaarten, en transceivers, waardoor plug-and-play betrouwbaarheid en prestaties worden gegarandeerd.
• APC-polijsting voor high-speed voordeel: De APC-polijsting is essentieel voor 400G/NDR-snelheden om reflectie te beheren, wat een duidelijk voordeel biedt ten opzichte van UPC-gepolijste kabels die worden gebruikt voor generaties met lagere snelheden.
• Superieure bouwkwaliteit: Strenge productie- en testprocessen resulteren in lagere uitvalpercentages en consistente optische prestaties over alle kabels.
• Klaar voor de toekomst: Ondersteunt de nieuwste 400G/NDR-standaarden en beschermt infrastructuurinvesteringen naarmate netwerken evolueren van 100/200G.

We staan achter elk product dat we leveren met een uitgebreid servicepakket:

• Garantie: Gedekt door de standaard productgarantie van NVIDIA. Documentatie verstrekt.
• Beschikbaarheid en snelle levering: Het MFP7E10-N005-model is doorgaans uit voorraad leverbaar. Onze totale voorraad van $10 miljoen zorgt ervoor dat we aan grote en dringende eisen kunnen voldoen.
• Technische ondersteuning: Ons gespecialiseerde technische team biedt pre-sales consultatie en 24/7 after-sales ondersteuning voor installatie en probleemoplossing.
• Wereldwijde supply chain: We beheren betrouwbare logistiek om nauwkeurige en tijdige levering wereldwijd te garanderen, ondersteund door meer dan tien jaar ervaring in de distributie van netwerkhardware.

V1: Kan ik deze MFP7E10-N005-kabel gebruiken om een OSFP-poort aan te sluiten op een QSFP112-poort?
A: Ja, absoluut. Deze kabel is ontworpen om verschillende 400G-vormfactoren met elkaar te verbinden. Het ene uiteinde wordt aangesloten op een OSFP DR8-transceiver (veelvoorkomend in switches) en het andere uiteinde kan worden aangesloten op een QSFP112-transceiver (veelvoorkomend in ConnectX-7 netwerkkaarten), mits de juiste transceivers worden gebruikt.

V2: Wat is het verschil tussen MPO-12/APC- en MPO-12/UPC-kabels?
A: Het belangrijkste verschil is de connectorpolijsting. APC (Angled Physical Contact) heeft een hoek van 8° om terugreflectie te minimaliseren, cruciaal voor high-speed, single-wavelength verbindingen zoals 400G/NDR. UPC (Ultra Physical Contact) heeft een vlakke polijsting en komt vaak voor in parallelle optiek met lagere snelheid (bijv. 100G-SR4). Ze zijn niet fysiek compatibel.

V3: Is deze kabel een "Direct Attach Copper (DAC)" of een "Active Optical Cable (AOC)"?
A: Het is geen van beide. Dit is een passieve optische kabel of glasvezelkabel. Hij bevat alleen vezels en connectoren, zonder actieve elektronica. Er zijn aparte pluggable optische transceivers nodig om in de switch- of netwerkkaart poorten te worden geïnstalleerd.

V4: Wat is de minimale buigradius voor deze kabel tijdens de installatie?
A: De minimale buigradius overal langs de kabel is 30 mm (ongeveer 1,2 inch). Als u hem strakker buigt, kan dit permanente schade aan de vezels veroorzaken en signaalverlies vergroten.

V5: Hoe reinig en onderhoud ik deze MPO-connectoren?
A: Gebruik altijd goedgekeurde reinigingsmiddelen voor optische connectoren (klikstijl of cassettes) op zowel de kabelferrule als de transceiverpoort voordat u ze aansluit. Houd de stofkappen erop als ze niet zijn aangesloten. Raak de eindvlakken niet aan.

• Compatibiliteitscontrole: Zorg ervoor dat uw transceivers van het MPO-12/APC-type zijn (meestal met een groene connectorbehuizing). Probeer niet aan te sluiten op MPO-12/UPC-connectoren met een blauwe behuizing.
• Omgevingsomstandigheden: Gebruik en bewaar binnen de gespecificeerde temperatuur (-40°C tot +85°C opslag, 0°C tot +70°C werking) en vochtigheid (10% tot 85% niet-condenserend) bereiken.
• Installatieveiligheid: Hoewel de kabel zelf niet ESD-gevoelig is, zijn de transceivers waarop hij wordt aangesloten dat wel. Gebruik altijd een ESD-polsbandje bij het hanteren van transceivers en kabels tijdens de installatie.
• Mechanische belasting: Vermijd het pletten, knijpen of overmatige trekbelasting op de kabel. Gebruik kabelmanagers voor ondersteuning.
• Certificering: Voor officiële wettelijke certificeringsdocumenten (CE, FCC, enz.) kunt u het certificeringszipbestand aanvragen bij uw NVIDIA FAE of ons ondersteuningsteam. Deze specifieke high-speed DAC oplossing is ontworpen voor commerciële datacenteromgevingen.
