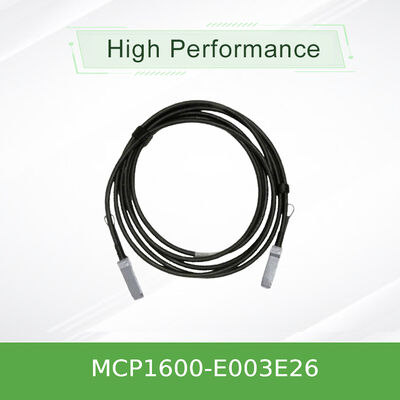

Mellanox MCP1600-E003E26 100Gb/s QSFP28 Direct Attach Copper Kabel
Productdetails:
| Merknaam: | Mellanox |
| Modelnummer: | MCP1600-E003E26 |
| Document: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 stks |
|---|---|
| Prijs: | Negotiate |
| Verpakking Details: | Buitenste doos |
| Levertijd: | Op basis van inventarisatie |
| Betalingscondities: | T/T |
| Levering vermogen: | Levering door project/batch |
|
Gedetailleerde informatie |
|||
| Beschikbaarheid: | Voorraad | Garantie: | 1 jaar |
|---|---|---|---|
| Voorwaarde: | Nieuw en origineel | technologie: | Infiniband |
| Type: | Mellanox AOC -kabel | Kabel lengte: | 3 meter |
| Naam: | Mellanox DAC Kabel MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG Infiniband Netwerk | Trefwoord: | Mellanox DAC -kabel |
| Markeren: | Mellanox 100Gb/s QSFP28 kabel,Direct attach koperkabel met garantie,Mellanox MCP1600-E003E26 DAC kabel |
||
Productomschrijving

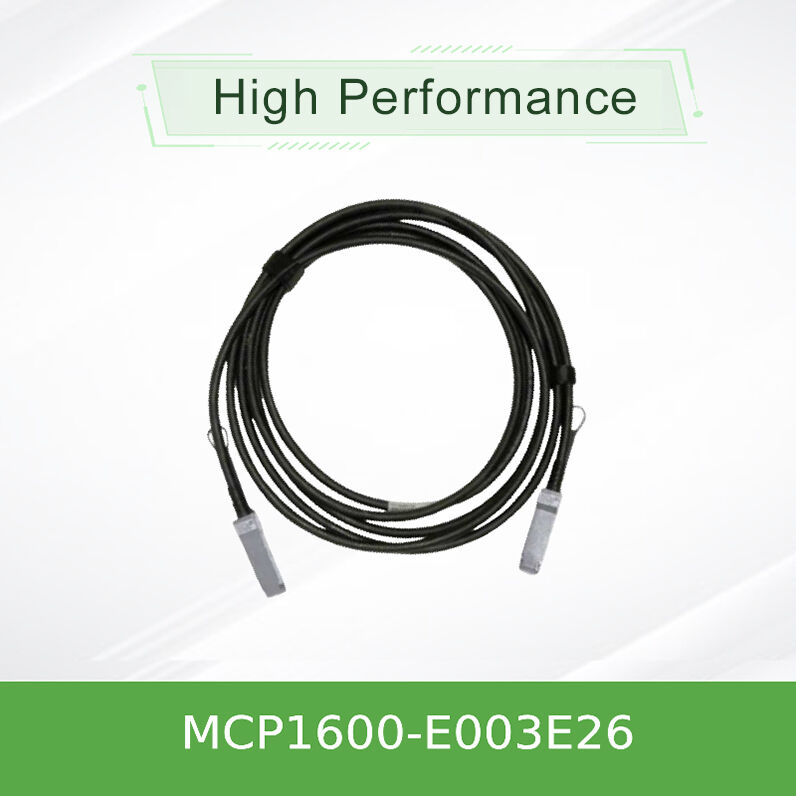

Mellanox MCP1600-E003E26 100Gb/s QSFP28 Direct-Attach koperkabel
High-performance passieve Direct Attach Copper (DAC) -kabel ontworpen voor InfiniBand EDR- en Ethernet-toepassingen van 100 Gb/s, die betrouwbare, lage latentie connectiviteit biedt voor datacenteromgevingen.
Belangrijkste kenmerken
- High-speed data rate:Ondersteunt geaggregeerde gegevenssnelheden tot 100 Gb/s (4x25 Gb/s-sporen)
- Passief en energiezuinig:Geen signaalherhaling vereist, minder dan 0,1 W verbruikt
- warm aansluitbaar:Veilig in- en verwijderen zonder systemen uit te schakelen
- Superieure signaalintegriteit:Bit Error Rate (BER) beter dan 10−15 met Mellanox-systemen
- Duurzaam en milieuvriendelijk:LSZH-jas en lood- en halogeenvrij PCB
- Alomvattend beheer:Geïntegreerde EEPROM met SFF-8636-conforme I2C-interface
Technologie en normen
Conform SFF-8685 (QSFP28) en SFF-8636 (beheer).Ontworpen voor InfiniBand EDR- en Ethernet-protocollen van 100 Gb/s met een gecontroleerde 100Ω-differentiële impedantie voor een optimale signaalintegratie.
Toepassingsscenario's
Ideaal voor high-performance computing, datacenters, cloudinfrastructuur en opslagnetwerken:
- met een vermogen van niet meer dan 10 kW
- Verbinding van servers met Mellanox ConnectX-4/5 adapters naar EDR-switches
- Opbouw van clusters met een hoge bandbreedte voor AI en machine learning
- Inrichting van korteafstandsverbindingen binnen of tussen aangrenzende rekken
Specificaties
| Parameter | Specificatie |
|---|---|
| Model / Alias | MCP1600-E003E26 (mq9700) |
| Interface / vormfactor | QSFP28 tot QSFP28 |
| Gegevenspercentage | 100 Gb/s (4x25 Gb/s) |
| Type kabel | Passiv Direct Attach Copper (DAC) |
| Lange | 3 meter |
| Draadmeter (AWG) | 26 AWG |
| Werktemperatuur | 0°C tot 70°C |
| Energieverbruik | < 0,1 W |
| Verenigbaarheid | InfiniBand EDR, 100GbE; Mellanox-switches en -adapters |
Productenfamilie
| Deelnummer | Lange | AWG | Kabeldiameter |
|---|---|---|---|
| MCP1600-E00AE30 | 0.5m | 30 | 7.1 mm |
| MCP1600-E001E30 | 1 m | 30 | 7.1 mm |
| MCP1600-E01AE30 | 1.5m | 30 | 7.1 mm |
| MCP1600-E002E30 | 2 m | 30 | 7.1 mm |
| MCP1600-E003E26 | 3 m | 26 | 9.4 mm |
| MCP1600-E004E26 | 4 m | 26 | 9.4 mm |
| MCP1600-E005E26 | 5 m | 26 | 9.4 mm |
Voordelen
- Kostenbesparing:Lagere aankoopprijs per haven
- Energie-efficiëntieBijna nul vermogen vermindert OPEX
- Lage latentie:Passieve transmissie zorgt voor minimale signaalvertraging
- Robuustheid en eenvoud:Geen delicate optica, gemakkelijker inzetten
- Gegarandeerde prestaties:Strenge tests zorgen voor betrouwbaarheid
Dienstverlening en ondersteuning
Ondersteund door een1 jaar beperkte hardware garantiemet uitgebreide ondersteunende diensten:
- Vinnige levering:Grote voorraad voor snelle levering
- 24/7 technisch advies:Deskundige ondersteuning voor integratie
- Globale toeleveringsketen:Consistente beschikbaarheid van originele producten
Vaak gestelde vragen
V: Is deze kabel compatibel met niet-Mellanox-switches?
A: Hoewel het is ontworpen voor optimale prestaties met Mellanox-apparatuur, kan het werken met compatibele poorten van andere leveranciers.
V: Wat is de maximale betrouwbare afstand voor deze passieve DAC?
A: Het 3m-model is betrouwbaar voor aansluitingen in racks en aangrenzende racks.
V: Is er voor de kabel een stuurprogramma of softwareconfiguratie vereist?
A: Nee, het is een plug-and-play passieve component die automatisch wordt geconfigureerd via EEPROM.
Waar verwijst de alias mq9700 naar?
A: mq9700 is een alternatieve productidentificator die wordt gebruikt voor deze specifieke 3m Mellanox QSFP28 DAC-kabel.
Handleidingsrichtlijnen
- Buigradius:Behoud van een minimale enkelvoudige bochtradius ≥ 47 mm en een herhaalde bochtradius ≥ 94 mm
- Operatieomgeving:0°C tot 70°C, relatieve luchtvochtigheid 5-85% niet-condenserend
- Elektrostatische ontlading (ESD):Handleiding met standaard ESD-voorzorgsmaatregelen
- Verificatie van de verenigbaarheid:Bevestig de compatibiliteit van de schakelaar/netwerkkaartpoort vóór aankoop
- Installatie:Zorg voor volledige inzet en veilige vergrendeling
