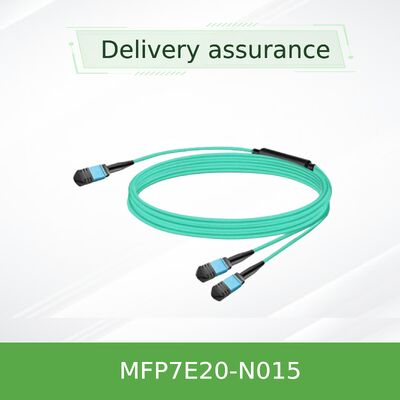

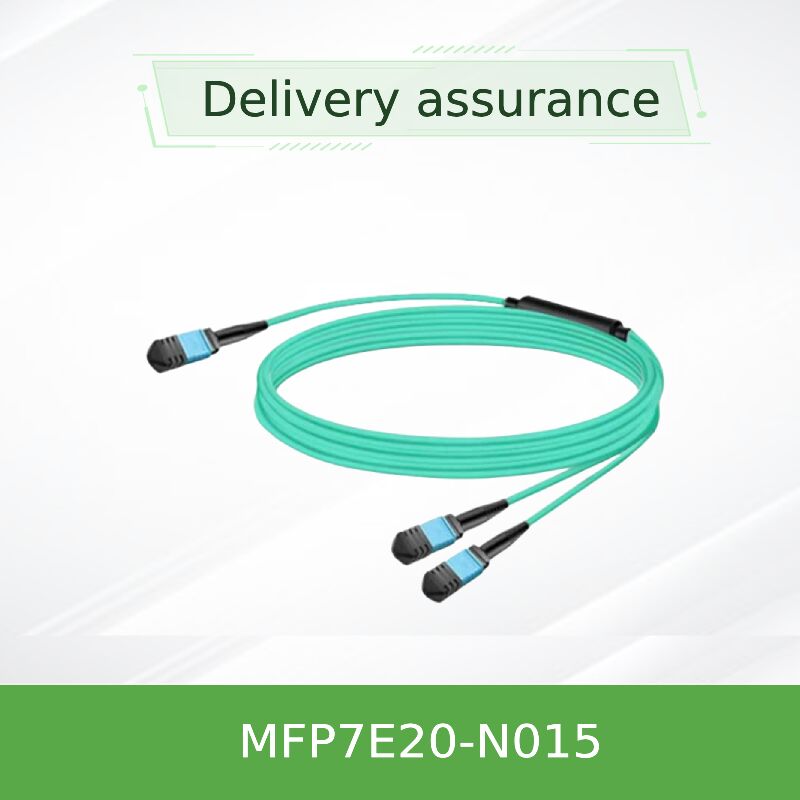

NVIDIA MFP7E20-N015 15m MPO APC 1:2 Fiber Splitter Cable voor 400G/NDR Data Center Breakout Connectivity
Productdetails:
| Merknaam: | Mellanox |
| Modelnummer: | MFP7E20-N015 |
| Document: | MFP7E20-Nxxx.pdf |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 stks |
|---|---|
| Prijs: | Negotiate |
| Verpakking Details: | Buitenste doos |
| Levertijd: | Op basis van inventarisatie |
| Betalingscondities: | T/T |
| Levering vermogen: | Levering door project/batch |
|
Gedetailleerde informatie |
|||
| Model-NR.: | MFP7E20-N015 | Materiële vorm: | Ronde draad |
|---|---|---|---|
| Toegestane treksterkte: | 1000N <10000N | Certificering: | RoHS, CE, ISO9001, VDE, CCC |
| Schede materiaal: | PVC | Lengte: | 15m |
| Datasnelheid: | 400 GB/S | Oorsprong: | India / Israël / China |
| Markeren: | NVIDIA 15m MPO glasvezel splitter kabel,400G datacenter breakoutkabel,NDR-vezelsplitter met garantie |
||
Productomschrijving
Optimaliseer uw hogesnelheid netwerkpoort dichtheid met de NVIDIAMFP7E20-N015Deze oplossing breekt efficiënt een enkele 800G-compatibele Twin-Port OSFP-interface uit in twee onafhankelijke 400G-links,rechtstreeks verbinding maken met apparaten zoals NVIDIA ConnectX-7 netwerkadapters en BlueField-3 DPU'sMet MPO-12/APC-connectoren met een laag verlies, een flexibele LSZH-mantel en een Type-B gekruist ontwerp, levert het betrouwbare,high-performance-connectiviteit voor veeleisende 400GbE- en NDR-omgevingen voor InfiniBand-datacenters.
De NVIDIA MFP7E20-N015 is een fabrieksterminated multimode glasvezelkabel ontworpen voor high-density, high-bandwidth netwerkarchitecturen.een enkele schakelpoort met een hoge radix om twee eindpunten stroomafwaarts te bedienenDit is essentieel voor het opbouwen van kosteneffectieve en schaalbare back-leaf netwerken, AI/ML clusters en opslagbackbones waar het maximaliseren van het gebruik van de schakelpoort van het grootste belang is.De kabel maakt deel uit van een gecertificeerd ecosysteem voor NVIDIA's netwerkoplossingen met hoge prestaties.
- Breakout configuratie:1xMPO-12 tot 2xMPO-12 splitter topologie voor havenvermenigvuldiging.
- Hoge snelheidsondersteuning:Ontworpen voor 400 Gigabit Ethernet en NDR (400G) InfiniBand protocollen.
- Premium connectoren:MPO-12-connectoren met 8°-hoekige fysieke contact (APC) -poets om optische terugslag (≥35 dB RL) te minimaliseren.
- Directe aansluitband:Implementeert een Type B (crossed) glasvezel kaart, waardoor directe transceiver-to-transceiver verbinding mogelijk.
- Duurzaam en veilig bouwen:Het is voorzien van een flexibele, waterkleurige LSZH-OFNR-jas die vlamvertragend is en weinig rook bevat.
- Kwaliteitsborging:Geproduceerd in overeenstemming met de normen IEC 61754-7 en Telcordia GR-1435 om de betrouwbaarheid te garanderen.
Deze kabel integreert bewezen optische en mechanische technologieën om interoperabiliteit en prestaties te garanderen:
- Zuiverheid:50/125 μm OM4 Multimode (voor 15 m lengte)
- Sluiting:MPO-12 volgens IEC 61754-7
- Pools:APC (Angled Physical Contact)
- Topologie:Type B (gekruist)
- Invoegverlies:≤ 0,356 dB (per formule: 0,35 + 0,0004*L)
- Terugkeerverlies:≥ 35 dB
- Maximaal bereik van het kanaal:tot 50 m (met pleisterplaten)
- Werktemperatuur:0°C tot 70°C
- Laserveiligheid:Klasse 1 (IEC 60825-1, CDRH)
- Jacket Rating:LSZH (Low Smoke Zero Halogen), OFNR
- EMC/veiligheid:CE, FCC klasse A, cTUVus
- Protocolondersteuning:Ethernet, InfiniBand, NVLink
De kabel functioneert als een passieve optische splitter. De enkele "root" MPO-connector verbindt zich met een OSFP-transceiver in een switch (bijv. NVIDIA MMA4Z00-NS).Deze transceiver presenteert een geaggregeerd 800G-signaal over 8 optische banenBinnen de kabelverzameling zijn deze 8 actieve vezels fysiek verdeeld in twee verschillende groepen van elk 4 vezels.Deze bladpunten worden aangesloten op standaard enkelpoort 400G OSFP- of QSFP112-transceivers die zijn ondergebracht in servers of opslagapparatuur. deType B gekruiste bedradingis van cruciaal belang: het zorgt ervoor dat de zendbaan (Tx) van pin 1 op de switch-transceiver correct uitlijnt op de ontvangsbaan (Rx) op pin 12 van de server-transceiver, en vice versa,met een vermogen van meer dan 50 W,.
- Datacentrumaggregatie:Verbinding van high-capacity backbone/aggregation switches (met 800G-poorten) met meerdere top-of-rack (ToR) switches of high-performance servers.
- AI & High-Performance Computing:Het leveren van dichte connectiviteit van netwerk-switches naar rekenknooppunten met 400Gnetwerkkaarten(zoals ConnectX-7) in GPU-clusters voor gedistribueerde training en simulatie.
- Hyperconverged & Storage Networks:Het vergemakkelijken van bandbreedteverbindingen voor NVMe-over-Fabrics (NVMe-oF) implementaties tussen opslagarrays en computerservers.
- Cloudinfrastructuur:In hyperscale-omgevingen inzetten om de kosten per haven en de kabeldichtheid binnen de racks te optimaliseren.
- Netwerkinterface kaartverbinding:Het mogelijk maken van een enkele schakelpoort om verbinding te maken met twee servers, elk met een hoge prestatieNIC-kaart, waardoor de verbindingsdichtheid verdubbelt.
| Parametercategorie | Gedetailleerde specificatie voor MFP7E20-N015 |
|---|---|
| Productidentificatie | NVIDIA MFP7E20-N015 |
| Kabelfunctie en topologie | Passiv 1:2 Splitter, 1xMPO-12/APC tot 2xMPO-12/APC |
| Totale lengte | 15.0 meter (Tolerantie: +0,3m / -0m) |
| Specificatie van de vezels | 50/125 μm Multimode met ingedeelde index, OM4 |
| Actieve vezelgetal | 8 vezels (4 verzenden, 4 ontvangen) |
| Type aansluiting en polish | MPO-12, Vrouwelijk, gevormd fysiek contact (APC) |
| Bedradingsschema | Type B (gekruist) |
| Kabeldiameter | 3.0 mm ± 0,2 mm |
| Materiaal en kleur van de jas | Low Smoke Zero Halogen (LSZH), met OFNR-classificatie, Aqua |
| Minimale buigradius | 30 mm (1,2 inch) |
| Werktemperatuur | 0°C tot 70°C |
| Bergingstemperatuur | -40°C tot 85°C |
| Vochtigheidsbereik | 10% tot 85% RH (niet-condenserend) |
| Compatibele transceivers | NVIDIA Twin-Port OSFP DR8 (MMA4Z00-NS), 400G OSFP, QSFP112 |
Andere beschikbare lengtes in de serie MFP7E20: 3m (N003), 5m (N005), 7m (N007), 10m (N010), 20m (N020), 30m (N030), 50m (N050).
- Maximale havendoeltreffendheid:Het verdubbelt het aantal serververbindingen per switchpoort in vergelijking met standaardkabeling, waardoor de kosten per poort worden verlaagd en de rackdichtheid wordt verbeterd.
- Gegarandeerde signaalintegriteit:Fabrieksbeëindigde APC-connectoren zorgen voor een consequent laag invoegverlies en een hoog terugkeerverlies, cruciaal voor foutloze werking in op PAM4-gebaseerde 400G-links.
- Ecosysteemzekerheid:Als een authentiek NVIDIA-component wordt het getest en gevalideerd voor naadloze interoperabiliteit binnen het NVIDIA-netwerk-ecosysteem, inclusief switches, transceivers ennetwerkkaarten.
- Voorbereiding op installatie:Het wordt geleverd met beschermende stofkappen en vereist geen beëindiging van het veld, waardoor een snelle, foutloze inzet mogelijk is.
- Verbeterd veiligheidsprofiel:Het LSZH-jasmateriaal verbetert de veiligheid in gesloten datacenteromgevingen door giftige rookemissies in brandscenario's te verminderen.
- Productgarantie:Deze kabel is gedekt door de standaardgarantie van NVIDIA voor passieve optische componenten.
- Inventaris en logistiek:We houden voorraad van de MFP7E20-N015 voor snelle ordervervulling en betrouwbare levering.
- Technische raadplegingOns team biedt technische begeleiding voor de verkoop over kabelkeuze, compatibiliteit en netwerkontwerp voor uw 400G/NDR-infrastructuur.
- Ondersteuning na verkoop:Er is hulp beschikbaar voor de installatie van beste praktijken en het oplossen van problemen met de verbinding.
V: Kan ik nu één blad van deze splitskabel gebruiken en het tweede blad later aansluiten?
A: Ja, het ontwerp laat dit toe. U kunt één server onmiddellijk aansluiten en de andere bladconnector met zijn stofdop beschermd laten totdat de tweede server klaar is.Zorg ervoor dat de aangesloten transceiver aan de kant van de schakelaar ondersteunt de link met slechts één pad actief, wat meestal het geval is.
V: Is deze kabel compatibel met 200G QSFP56 transceivers?
A: De fysieke connectoren van de kabel (MPO-12/APC) zijn compatibel als de QSFP56-transceiver een MPO-12/APC-vat gebruikt en is ontworpen voor 200G-SR4 of vergelijkbare multimode-operatie.de splitterfunctie is geoptimaliseerd voor het breken van een 800G/400G signaalVoor een native 200G-verbinding is een niet-splitter duplexkabel meestal geschikter.
V: Hoe maak ik de MPO-connectoren van deze kabel schoon?
A: Gebruik een speciaal gereedschap of een cassette voor het schoonmaken van MPO-aansluitingen zonder pluis.Zet het reinigingsmiddel voorzichtig in de eindkant van de connector, veeg en inspecteer met een glasvezelmicroscoop voordat u de kabel aansluit en de ontvangervater schoonmaakt.
V: Wat gebeurt er als ik dit per ongeluk aansluit op een MPO-UPC-poort?
A:Dwing de verbinding niet.MPO-APC- en MPO-UPC-connectoren hebben verschillende fysieke sleutel- en polijsthoeken.Als je ze probeert te koppelen, kan dat permanente fysieke schade veroorzaken aan de keramische schroeven van zowel de kabel als de zender., wat leidt tot een hoog optisch verlies en vervanging vereist.
- Verificatie van de verenigbaarheid:Voor de installatie moet worden bevestigd dat alle transceivers en patch panels in de link zijn ontworpen voorMPO-12/APCverbindingen, geen UPC.
- Reiniging vóór de installatie:Controleer en reinig de kabelverbinders en de transceivervaten altijd met goedgekeurde gereedschappen voordat ze worden gekoppeld om te voorkomen dat er fouten optreden die verband houden met verontreiniging.
- Bewegingstraalbeheer:Vermijd scherpe bochten en buigingen tijdens de route.30 mm (1,2 inch)op alle punten langs de kabel om microbandverlies of vezelbreuk te voorkomen.
- Milieugrenzen:Installeer of bedien de kabel niet in omgevingen buiten de gespecificeerde temperatuur (0°C tot 70°C) en luchtvochtigheid (10% tot 85% RH).
- Goed inbrengen/uitbrengen:Gebruik voor het inbrengen en verwijderen van de connector het druk-trek-slotenmechanisme, maar trek nooit rechtstreeks aan de kabelmantel om de verbinding te verbreken, omdat dit de interne vezels kan beschadigen.
- ESD-bewustzijn:Hoewel de kabel zelf niet ESD-gevoelig is, zijn de transceivers waar het in aansluit wel.geaarde werkvlakken) bij het hanteren van zenders tijdens de installatie van kabels.
