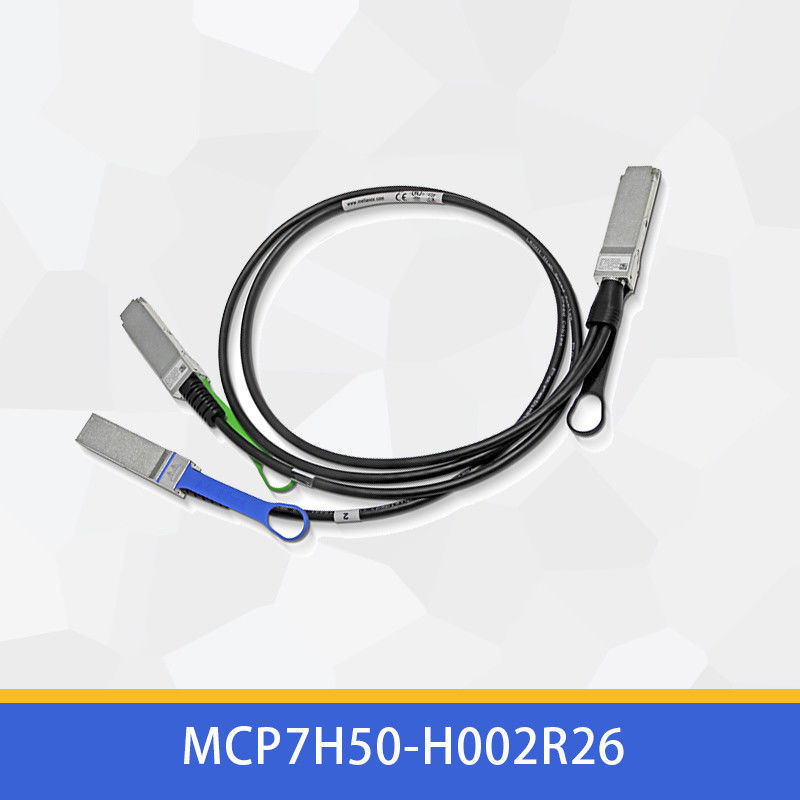

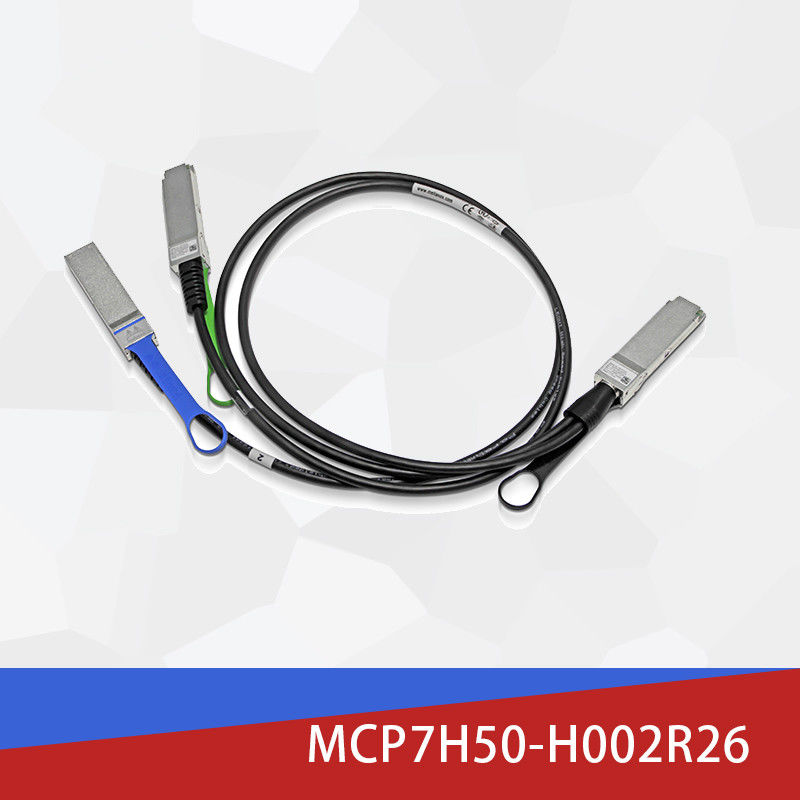

MCP7H50-H002R26 Infinibandkabel 200 Gb/s tot 2x100 Gb/s 2,0 m 26 AWG
Productdetails:
| Merknaam: | Mellanox |
| Modelnummer: | MCP7H50-H002R26 |
| Document: | MCP7H50-H002R26.pdf |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 stuks |
|---|---|
| Prijs: | Negotiate |
| Verpakking Details: | Buitenste doos |
| Levertijd: | Op basis van inventarisatie |
| Betalingscondities: | T/t |
| Levering vermogen: | Levering door project/batch |
|
Gedetailleerde informatie |
|||
| Beschikbaarheid: | Voorraad | Garantie: | 1 jaar |
|---|---|---|---|
| Voorwaarde: | Nieuw en origineel | technologie: | Infiniband |
| Type: | Mellanox AOC -kabel | Kabellengte: | 2 meter |
| Naam: | Mellanox DAC-kabel MCP7H50-H002R26 200 GB/S tot 2x100 GB/S 2.0M 26AWG Infiniband Network Cable | Trefwoord: | Mellanox DAC -kabel |
| Markeren: | MCP7H50-H002R26 Infinibandkabel,2.0m Infinibandkabel,26AWG Mellanox Infiniband Kabels |
||
Productomschrijving
Mellanox MCP7H50-H002R26: Geavanceerde 200G HDR naar Dual 100G HDR100 Splitter Oplossing
Belangrijkste Prestatievoordelen
Bandbreedte-efficiëntie
Splitst 200G HDR in twee onafhankelijke 100G HDR100 kanalen met nul actief stroomverbruik
Superieure Signaalintegriteit
Geavanceerde PAM4-modulatie zorgt voor uitzonderlijke datatransmissiekwaliteit met een BER beter dan 1E-15
Milieuvriendelijk Ontwerp
LSZH (Low Smoke Zero Halogen) mantel en halogeenvrije constructie voor verbeterde veiligheid
Technische Overzicht
De Mellanox MCP7H50-H002R26 vertegenwoordigt een geavanceerde interconnectie-oplossing die dient als een hoogwaardig alternatief voor traditionele passieve glasvezelkabel systemen. Deze Direct Attach Copper (DAC) splitter zet efficiënt een enkele 200Gb/s InfiniBand HDR-poort om in twee afzonderlijke 100Gb/s HDR100-verbindingen, waardoor datacenters een optimale balans krijgen van prestaties, energie-efficiëntie en kosteneffectiviteit voor netwerkomgevingen met hoge dichtheid.
Technische Specificaties
| Parameter | Specificatie |
|---|---|
| Productmodel | MCP7H50-H002R26 |
| Datasnelheid Configuratie | 200G HDR naar 2×100G HDR100 |
| Interconnect Type | Direct Attach Copper (DAC) |
| Kabellengte | 2 meter (±0,05m tolerantie) |
| Connector Interface | QSFP56 naar 2×QSFP56 |
| Draaddikte | 26 AWG |
| Stroomverbruik | <0,1W (passieve werking) |
| Bedrijfstemperatuur | 0°C tot 70°C |
| Naleving Normen | IBTA HDR, SFF-8665, SFF-8636, RoHS |
| Karakteristieke Impedantie | 100Ω (90-110Ω bereik) |
Implementatie van Geavanceerde Technologie
Dit innovatieve passieve glasvezelkabel alternatief maakt gebruik van geavanceerde 4×50Gb/s PAM4-modulatietechnologie, die uitzonderlijke signaalintegriteit levert over alle transmissiekanalen. De oplossing voldoet volledig aan de InfiniBand Trade Association (IBTA) HDR-standaarden en bevat SFF-8665 en SFF-8636 specificaties voor naadloze integratie en uitgebreid beheer via I²C-interface, wat een robuust alternatief biedt voor traditionele glasvezelsystemen.
Operationele Methodologie
De MCP7H50-H002R26 functioneert als een intelligente passieve elektrische brug, die efficiënt signalen met hoge snelheid van een enkele QSFP56-connector (ondersteunt 200G HDR) naar twee onafhankelijke QSFP56-connectoren (elk ondersteunt 100G HDR100) leidt. Deze geavanceerde passieve glasvezelkabel vervanging behoudt een uitzonderlijke signaalintegriteit door precisie impedantie-geëvenaarde koperen geleiders (100Ω karakteristieke impedantie) en geavanceerde afschermingstechnologieën die overspraak en elektromagnetische interferentie effectief minimaliseren, waardoor betrouwbare datatransmissie wordt gegarandeerd.
Toepassingen
Deze interconnectie-oplossing met hoge dichtheid is ideaal voor moderne infrastructuureisen:
Datacenternetwerken
Spine-leaf architecturen en top-of-rack connectiviteit voor hyperscale omgevingen
High-Performance Computing
Cluster interconnects voor wetenschappelijk onderzoek en technische simulaties
AI & Machine Learning
Training cluster connectiviteit voor deep learning frameworks
Opslagsystemen
Hoge-snelheidsverbindingen voor SAN- en NAS-opslagoplossingen
Competitieve Differentiatie
De MCP7H50-H002R26 biedt aanzienlijke voordelen ten opzichte van zowel actieve optische kabels als koperen oplossingen van vorige generaties:
- Economische Efficiëntie: Biedt ongeveer 35-45% kostenreductie in vergelijking met equivalente actieve optische oplossingen
- Stroomoptimalisatie: Verbruikt minder dan 0,1W in vergelijking met 2-3W voor actieve optische kabels
- Verbeterde Betrouwbaarheid: Passief ontwerp elimineert faalpunten geassocieerd met actieve componenten
- Verminderde Latentie: Elektrische signaaltransmissie biedt lagere latentie dan optische conversiesystemen
- Milieuveiligheid: LSZH-mantel en halogeenvrije constructie verbeteren de veiligheidsnormen van de faciliteit
- Thermisch Beheer: Verminderd stroomverbruik vermindert de koelvereisten in dichte configuraties
Ondersteuningsdiensten
Mellanox biedt een uitgebreide ondersteuningsinfrastructuur voor de MCP7H50-H002R26:
- 1 jaar beperkte hardwaregarantie die materiaal- en fabricagefouten dekt
- Wereldwijd technisch ondersteuningsnetwerk met deskundige assistentie voor integratie-uitdagingen
- Aangepaste configuratieservices voor grootschalige implementatiescenario's
- Standaard orderafhandeling binnen 2-3 weken met versnelde opties beschikbaar
- Compatibiliteitsverificatieservices voor heterogene omgevingen
Veelgestelde Vragen
Welke maximale afstand ondersteunt deze DAC-oplossing?
De MCP7H50-H002R26 is ontworpen voor toepassingen met korte afstanden tot 3 meter, waardoor deze bijzonder geschikt is voor rack-schaal en aangrenzende rack-connectiviteit in datacentromgevingen.
Is deze kabel compatibel met niet-Mellanox-apparatuur?
Hoewel geoptimaliseerd voor Mellanox-systemen, voldoet dit passieve glasvezelkabel alternatief aan industriestandaarden en is over het algemeen compatibel met de apparatuur van andere leveranciers die InfiniBand HDR en compatibele QSFP56-interfaces ondersteunen.
Welk onderhoud is vereist voor deze kabels?
Als een passieve oplossing vereist de MCP7H50-H002R26 minimaal onderhoud, behalve periodieke visuele inspectie op fysieke schade en ervoor zorgen dat de connectoren schoon en vrij van vuil blijven.
Installatie Richtlijnen
Om optimale prestaties en een lange levensduur te garanderen:
- Houd een minimale buigradius van 34 mm aan voor enkele bochten en 68 mm voor herhaalde bochten
- Vermijd scherpe bochten, vooral in de buurt van connectorinterfaces waar de spanning geconcentreerd is
- Implementeer de juiste ESD-voorzorgsmaatregelen tijdens het hanteren en de installatieprocedures
- Controleer de compatibiliteit met de firmware en driverversies van het host-systeem vóór de implementatie
- Werk strikt binnen de gespecificeerde temperatuur (0°C tot 70°C) en vochtigheid (5% tot 85%) bereiken
- Inspecteer de connectoren regelmatig op vuil of schade vóór installatie en tijdens onderhoudscycli
