MCP7H50-H002R26 DAC Splitter Cable IB HDR 200Gb/S aan 2x100Gb/S 2m
Productdetails:
| Merknaam: | Mellanox |
| Modelnummer: | MCP7H50-H002R26 |
| Document: | MCP7H50-H002R26.pdf |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1pcs |
|---|---|
| Prijs: | Negotiate |

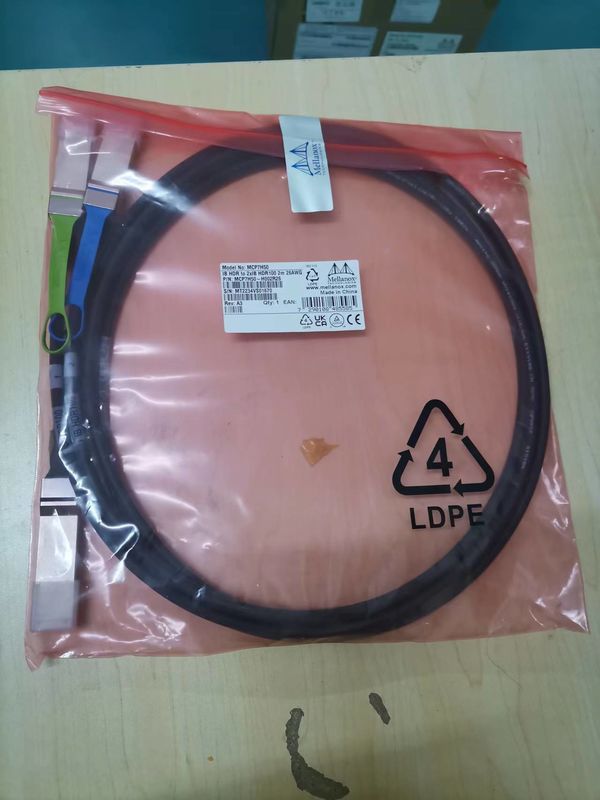

| Verpakking Details: | Buitenste doos |
| Levertijd: | Op basis van inventarisatie |
| Betalingscondities: | T/t |
| Levering vermogen: | Levering door project/batch |
|
Gedetailleerde informatie |
|||
| Beschikbaarheid: | Voorraad | Garantie: | 1 jaar |
|---|---|---|---|
| Voorwaarde: | Nieuw en origineel | technologie: | Infiniband |
| Type: | Mellanox AOC -kabel | Kabellengte: | 2 meter |
| Markeren: | MCP7H50-H002R26 DAC Splitter Cable,200Gb/S DAC Splitter Cable,2m Mellanox DAC Cable |
||
Productomschrijving

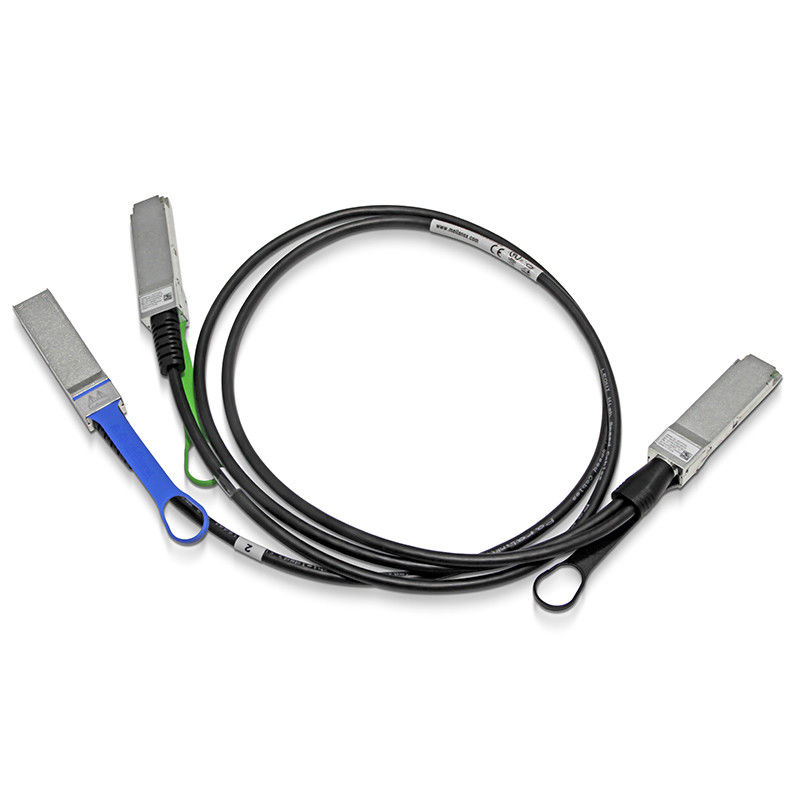

Mellanox MCP7H50-H002R26: High-Density 200G HDR naar Dual 100G HDR100 Splitterkabel
Premium Prestatiekenmerken
- ✓ Levert 200 Gb/s HDR-bandbreedte, gesplitst in dubbele 100 Gb/s HDR100-kanalen
- ✓ Maakt gebruik van geavanceerde PAM4-modulatie voor superieure signaalintegriteit
- ✓ Extreem laag stroomverbruik (<0,1W) vermindert operationele kosten
- ✓ Hot-pluggable ontwerp maakt naadloos systeemonderhoud mogelijk
- ✓ Milieuvriendelijke constructie met LSZH-mantel en halogeenvrije materialen
Productoverzicht
De Mellanox MCP7H50-H002R26 vertegenwoordigt een geavanceerde passieve vezelkabel alternatief, ontworpen om een enkele 200 Gb/s InfiniBand HDR-poort om te zetten in twee onafhankelijke 100 Gb/s HDR100-verbindingen. Deze high-performance Direct Attach Copper (DAC)-oplossing biedt datacenters een energie-efficiënte, kosteneffectieve methode om de connectiviteit uit te breiden zonder de snelheid of betrouwbaarheid in gevaar te brengen.
Technische specificaties
| Specificatie | Waarde |
|---|---|
| Productmodel | MCP7H50-H002R26 |
| Datasnelheid | 200G HDR naar 2×100G HDR100 |
| Kabeltype | Direct Attach Copper (DAC) |
| Lengte | 2 meter ±0,05m |
| Connectoren | QSFP56 naar 2×QSFP56 |
| Draaddikte | 26 AWG |
| Stroomverbruik | <0,1W |
| Bedrijfstemperatuur | 0°C tot 70°C |
| Naleving | InfiniBand HDR, SFF-8665, SFF-8636, RoHS |
Geavanceerde technologie
Deze innovatieve passieve vezelkabel oplossing implementeert 4×50 Gb/s PAM4-modulatietechnologie, waardoor uitzonderlijke signaalintegriteit over alle aangesloten kanalen wordt gegarandeerd. De kabelassemblage voldoet aan de InfiniBand Trade Association (IBTA) HDR-standaarden en bevat SFF-8665- en SFF-8636-specificaties voor naadloze integratie en beheer via I²C-interface.
Operationeel principe
De MCP7H50-H002R26 werkt als een passieve elektrische brug, die op intelligente wijze hogesnelheidssignalen van een enkele QSFP56-connector (ondersteunt 200G HDR) naar twee afzonderlijke QSFP56-connectoren (elk ondersteunt 100G HDR100) routeert. Dit geavanceerde passieve vezelkabel alternatief behoudt de signaalintegriteit door nauwkeurig impedantie-geëvenaarde koperen geleiders (100Ω karakteristieke impedantie) en geavanceerde afschermingstechnologieën die overspraak en elektromagnetische interferentie minimaliseren.
Toepassingsscenario's
Deze high-performance interconnect-oplossing is ideaal voor:
- Hyperscale datacenter spine-leaf architecturen
- High-performance computing (HPC)-clusters
- Kunstmatige intelligentie en machine learning-infrastructuur
- Storage area networks (SAN) en network-attached storage (NAS)
- Financiële handelssystemen die ultra-lage latentie vereisen
Concurrentievoordelen
De MCP7H50-H002R26 biedt duidelijke voordelen ten opzichte van zowel actieve optische kabels als koperen oplossingen van de vorige generatie:
- Kostenefficiëntie: Ongeveer 30-40% lagere kosten dan equivalente actieve optische oplossingen
- Energiebesparing: Verbruikt minder dan 0,1W vergeleken met 1,5-2,5W voor actieve kabels
- Verbeterde betrouwbaarheid: Passief ontwerp elimineert actieve componenten die kunnen falen
- Verminderde latentie: Elektrische signaaloverdracht biedt lagere latentie dan optische conversie
- Milieuvoordelen: LSZH-mantel en halogeenvrije constructie verbeteren de veiligheid
Service & Ondersteuning
Mellanox biedt uitgebreide ondersteuning voor de MCP7H50-H002R26, waaronder:
- 1 jaar beperkte hardwaregarantie die defecten in materialen en vakmanschap dekt
- Wereldwijde technische ondersteuning met deskundige assistentie voor integratie-uitdagingen
- Aangepaste configuratieservices voor grootschalige implementaties
- Typische orderafhandeling binnen 2-4 weken, afhankelijk van de hoeveelheid
Veelgestelde vragen
V: Wat is de maximale afstand die door deze DAC-oplossing wordt ondersteund?
A: De MCP7H50-H002R26 is geoptimaliseerd voor toepassingen met korte afstanden tot 3 meter, waardoor deze ideaal is voor connectiviteit op rack-schaal en aangrenzende racks.
V: Is deze kabel compatibel met niet-Mellanox-apparatuur?
A: Hoewel geoptimaliseerd voor Mellanox-systemen, volgt dit passieve vezelkabel alternatief industriestandaarden en is over het algemeen compatibel met de apparatuur van andere leveranciers die InfiniBand HDR en compatibele QSFP56-interfaces ondersteunen.
V: Wat geeft de aanduiding "R26" aan in het modelnummer?
A: De "R26" specificeert de draaddikte van de kabel (26 AWG) en de regenboogkleur van de treklip voor eenvoudige identificatie in omgevingen met hoge dichtheid.
Installatie- en behandelingsrichtlijnen
Om optimale prestaties en een lange levensduur te garanderen:
- Houd een minimale buigradius van 34 mm aan voor enkele bochten en 68 mm voor herhaalde bochten
- Vermijd scherpe bochten, vooral in de buurt van connectorinterfaces
- Zorg voor de juiste ESD-voorzorgsmaatregelen tijdens het hanteren en installeren
- Controleer de compatibiliteit met de host-systeemfirmware en -drivers
- Werk alleen binnen de gespecificeerde temperatuur- en vochtigheidsbereiken
- Inspecteer connectoren regelmatig op vuil of beschadigingen vóór installatie
