Snel verbind de Kabel MFS1S50-H005V Mellanox IB van Mellanox AOC onderling
Productdetails:
Merknaam: | Mellanox |
Modelnummer: | MFS1S50-H005V |
Document: | MFS1S50-H0xxV.pdf |
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: | 1pcs |
---|---|
Prijs: | Negotiate |
Verpakking Details: | Buitenste doos |
Betalingscondities: | T/t |
Levering vermogen: | Levering door project/batch |
Gedetailleerde informatie |
|||
Beschikbaarheid: | Voorraad | Garantie: | 1 jaar |
---|---|---|---|
Voorwaarde: | Nieuw en origineel | technologie: | Infiniband |
Type: | Mellanox AOC -kabel | Kabellengte: | 5 meter |
Model: | MFS1S50-H005V | ||
Markeren: | Snel verbind Mellanox AOC onderling,MFS1S50-H005V Mellanox AOC,Mellanoxib aoc optische kabel |
Productomschrijving

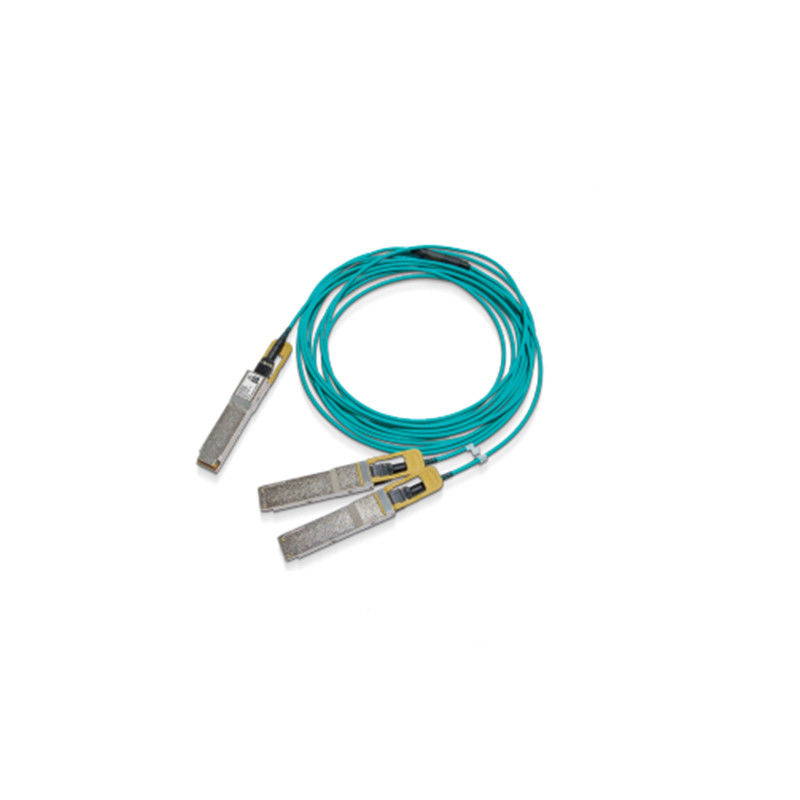

MFS1S50-H005V 200Gb/s QSFP56 naar 2x100Gb/s Actieve Optische Kabel (AOC)
1. Productoverzicht
De NVIDIA® MFS1S50-H005V is een hoogwaardige, kosteneffectieve actieve optische splitterkabel (AOC) ontworpen voor moderne datacenterverbindingen. Deze innovatieve optische vezelkabeloplossing zet een enkele 200Gb/s-poort om in twee onafhankelijke 100Gb/s-kanalen, waardoor het poortgebruik wordt gemaximaliseerd en de infrastructuurkosten worden verlaagd. Het is een essentieel onderdeel voor snelle netwerken en biedt een betrouwbaar alternatief voor traditionele passieve vezelkabeloplossingen met verbeterde prestaties en bereik.
2. Belangrijkste kenmerken
- Ondersteunt 200Gb/s InfiniBand HDR en 200GbE naar 2x100Gb/s splitsing
- Gebruikt 4x50Gb/s PAM4-modulatie per lane
- Hot-pluggable QSFP56-vormfactor voor eenvoudige implementatie
- Laag stroomverbruik: 4,5W (200G-uiteinde), 3,0W (100G-uiteinde typisch)
- Bereik tot 30 meter over multi-mode vezel (MMF)
- Voldoet aan SFF-8665, SFF-8636 en RoHS-normen
- Geïntegreerde Digital Diagnostic Monitoring (DDM)-interface
3. Kerntechnologie en -normen
Deze AOC maakt gebruik van VCSEL (Vertical Cavity Surface-Emitting Laser)-technologie en voldoet volledig aan belangrijke industrienormen, waaronder SFF-8665 voor de QSFP56-vormfactor en SFF-8636 voor beheer. Het ondersteunt IBTA InfiniBand HDR- en 200 Gigabit Ethernet-protocollen, wat zorgt voor brede interoperabiliteit. De geïntegreerde I²C-interface biedt uitgebreide monitoring- en beheerfuncties, een aanzienlijk voordeel ten opzichte van een basis passieve vezelkabel.
4. Werkingsprincipe
De kabel functioneert als een actieve optische splitter. Het enkele 200G QSFP56-uiteinde ontvangt een 200Gb/s-signaal, dat vervolgens wordt gesplitst en omgezet in twee afzonderlijke 100Gb/s-optische signalen. Deze signalen worden via interne multi-mode vezels verzonden naar de twee 100G QSFP56-uiteinden. Dit actieve conversieproces, in tegenstelling tot een passieve vezelkabel die simpelweg een signaal transporteert, maakt langere afstanden en superieure signaalintegriteit mogelijk binnen de datacenteromgeving.
5. Toepassingsscenario's
- Verbinding van 200G leaf switches met 100G spine switches of servers
- High-Performance Computing (HPC) en AI/ML-clusters
- Uitbreiding van datacenterfabric en netwerksegmentatie
- High-frequency trading en financiële datanetwerken
- Cloudinfrastructuur en enterprise datacenters
6. Specificaties en bestelinfo
Parameter | Waarde | Eenheid |
---|---|---|
Datasnelheid (Totaal) | 200G naar 2x100G | Gb/s |
Max. afstand | 30 | m |
Stroomverbruik (200G-uiteinde) | 4,5 (Typ) | W |
Bedrijfstemperatuur | 0 tot +70 | °C |
Connector | QSFP56 | - |
Besteltabel
Modelnummer | Beschrijving | Lengte |
---|---|---|
MFS1S50-H005V | 200Gb/s naar 2x100Gb/s AOC | 5m |
MFS1S50-H003V | 200Gb/s naar 2x100Gb/s AOC | 3m |
MFS1S50-H010V | 200Gb/s naar 2x100Gb/s AOC | 10m |
7. Voordelen en verkoopargumenten
- Optimalisatie van poortdichtheid: Verdubbelt effectief het aantal 100G-verbindingen dat beschikbaar is via een enkele 200G-switchpoort, wat een betere kosten-per-poort biedt dan het gebruik van twee afzonderlijke optische vezelkabels.
- Superieure prestaties: Actieve signaalretiming en -versterking zorgen voor een betere signaalintegriteit over langere afstanden in vergelijking met passieve DAC-kabels of een standaard passieve vezelkabel.
- Verminderde latentie: Ontworpen voor datatransmissie met lage latentie, cruciaal voor HPC- en financiële toepassingen.
- Gebruiksgemak: Hot-pluggable en flexibel, waardoor kabelbeheer wordt vereenvoudigd in vergelijking met omvangrijke koperen alternatieven.
8. Service en ondersteuning
Al onze producten, inclusief deze hoogwaardige optische vezelkabel, worden ondersteund door een standaardgarantie. We hebben een enorme voorraad van meer dan 10 miljoen eenheden voor snelle levering. Ons toegewijde technische ondersteuningsteam biedt 24/7 consultatie om te helpen met integratie en probleemoplossing, zodat uw implementatie succesvol is.
9. Veelgestelde vragen (FAQ)
V: Is deze kabel compatibel met mijn bestaande Mellanox/ NVIDIA Spectrum switch?
A: Ja, de MFS1S50-H005V AOC is ontworpen voor naadloze interoperabiliteit met NVIDIA Spectrum switches (zoals SN3700, SN4600) en andere Mellanox InfiniBand-systemen die HDR-snelheden ondersteunen.
V: Hoe verschilt deze actieve optische kabel van een passieve vezelkabel?
A: Een AOC bevat actieve componenten die het optische signaal versterken en retimen, waardoor langere afstanden (tot 30 m met MMF) en een betere signaalintegriteit mogelijk zijn. Een passieve vezelkabel heeft geen actieve componenten en wordt doorgaans gebruikt voor veel kortere afstanden of verschillende toepassingen.
V: Kunnen de twee 100G-uiteinden worden aangesloten op verschillende switches?
A: Nee, beide 100G-uiteinden zijn afkomstig van en worden beheerd door het enkele 200G-uiteinde. Ze zijn ontworpen om twee afzonderlijke apparaten (bijv. twee servers) aan te sluiten op één upstream 200G-poort.
10. Voorzorgsmaatregelen
- Zorg voor compatibiliteit met de poortspecificaties van het hostapparaat (QSFP56, ondersteuning voor HDR/200G).
- Neem de minimale buigradius (30 mm) in acht tijdens de installatie om schade aan de interne vezels te voorkomen.
- Gebruik altijd beschermende stofkappen wanneer poorten niet in gebruik zijn.
- Volg de standaard ESD (Electrostatic Discharge)-voorzorgsmaatregelen tijdens de hantering.
- Deze apparatuur voldoet aan de FCC Class A-limieten. Gebruik in woongebieden kan interferentie veroorzaken.
