Ethernet Mellanox Qsfp DAC Cable MCP1600-C003E30L 100GbE 3m

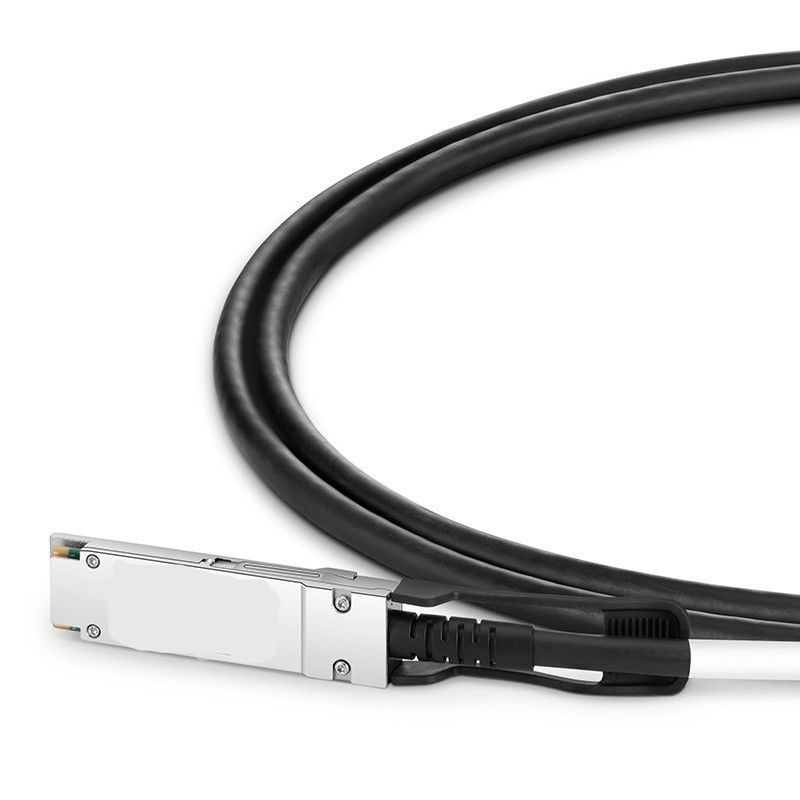

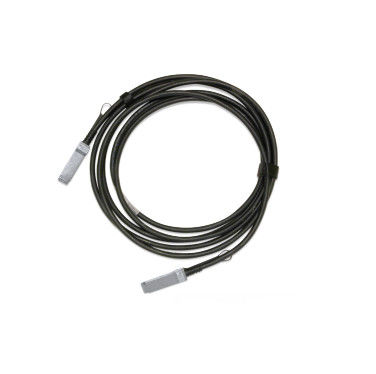

Mellanox MCP1600-C003E30L 100GbE QSFP28 Direct Attach Copper Kabel

1. Productoverzicht

De Mellanox® MCP1600-C003E30L is een hoogwaardige 100 Gigabit Ethernet (100GbE) QSFP28 Direct Attach Copper (DAC) kabel, ontworpen voor betrouwbare, korte-afstand data center interconnecties. Deze 3 meter lange passieve koperkabel biedt een energie-efficiënt en kosteneffectief alternatief voor optische transceivers, en levert robuuste prestaties voor toepassingen met hoge bandbreedte. Hij is ontworpen om 100 Gb/s datasnelheden te ondersteunen via vier geïntegreerde koperkanalen, die elk werken op 25 Gb/s. Deze passieve koperkabel is een ideale oplossing voor het verbinden van switches, routers en servers binnen racks of over aangrenzende racks.

2. Belangrijkste kenmerken

• Ondersteunt 100GbE datasnelheden (4x25Gbps) voor toepassingen met hoge bandbreedte.
• Hot-pluggable QSFP28-vormfactor voor eenvoudige installatie en onderhoud.
• Laag stroomverbruik (<0,1W) voor verbeterde energie-efficiëntie.
• Voldoet aan de IEEE 802.3bj CA-25G-L specificatie met RS-FEC voor een groter bereik van 3 meter.
• Beschikt over een Low Smoke Zero Halogen (LSZH) mantel en loodvrije, halogeenvrije PCB voor verbeterde veiligheid.
• Bevat een SFF-8636-compatibele I²C-beheerinterface voor apparaatidentificatie en diagnostiek.
• Ontworpen voor superieure signaalintegriteit met een karakteristieke impedantie van 100Ω.

3. Technologie & Normen

Deze Direct Attach Copper kabel maakt gebruik van geavanceerde elektrische signaaltechnologie om hoge datasnelheden te bereiken. Hij is rigoureus getest om te voldoen aan belangrijke industrienormen, waaronder SFF-8685 voor de QSFP28-vormfactor en SFF-8636 voor de beheerinterface. Voor foutloze gegevensoverdracht over zijn lengte van 3 meter maakt hij gebruik van Reed-Solomon Forward Error Correction (RS-FEC) zoals voorgeschreven door de IEEE 802.3bj CA-25G-L-standaard. Dit maakt de QSFP28 Direct Attach Copper kabel een betrouwbare en interoperabele component in moderne datacenternetwerken.

4. Werkingsprincipe

De passieve vezelkabel werkt door elektrische signalen direct over gebundelde twin-axiale koperdraden te verzenden. Elk uiteinde van de kabel is afgesloten met een QSFP28-connector die rechtstreeks op de poort van het hostsysteem wordt aangesloten. De connector bevat een EEPROM-chip, die essentiële productinformatie opslaat, zoals serienummer, fabrikant en kabeleigenschappen. Deze gegevens worden door de host gelezen via de I²C-interface, waardoor automatische identificatie en configuratie mogelijk is. Als een passieve koperkabel, vereist hij geen signaalretiming of actieve componenten, wat resulteert in minimale latentie en stroomverbruik, waardoor het signaalpad uitzonderlijk efficiënt is voor gegevensoverdracht over korte afstanden.

5. Toepassing & Gebruik

De MCP1600-C003E30L wordt ingezet in high-performance computing omgevingen waar lage latentie en hoge bandbreedte cruciaal zijn. De belangrijkste toepassingen zijn:

• Data Center Interconnects: Het verbinden van top-of-rack (ToR) switches met leaf/spine switches of high-density servers.
• High-Frequency Trading (HFT) Netwerken: Waar minimale latentie van cruciaal belang is voor financiële transactiesystemen.
• Cloud Infrastructuur: Het bouwen van schaalbare en efficiënte backend-netwerken voor cloudserviceproviders.
• Enterprise Network Core: Het aggregeren van verkeer in de kernlagen van grote bedrijfsnetwerken.
• Storage Area Networks (SAN's): Het verbinden van storage arrays met servers voor snelle data-toegang.

6. Specificaties & Selectiegids

De volgende tabel geeft de belangrijkste specificaties van het MCP1600-C003E30L-model weer en dient als leidraad voor de selectie ten opzichte van andere varianten.

7. Voordelen & Verkooppunten

• Kosteneffectiviteit: Biedt aanzienlijke besparingen ten opzichte van actieve optische kabels (AOC's) en op transceiver gebaseerde oplossingen voor korte afstanden.
• Ultra-lage latentie: Passief ontwerp zorgt voor vrijwel geen latentie, cruciaal voor prestatiegevoelige toepassingen.
• Hoge betrouwbaarheid: Ondergaat rigoureuze productietests om superieure prestaties en duurzaamheid direct uit de doos te garanderen.
• Milieuvriendelijk ontwerp: Gemaakt met LSZH- en HF/LF-materialen, die voldoen aan strenge milieu- en veiligheidsnormen.
• Naadloze integratie: Hot-pluggable en compatibel met industrienormen, waardoor brede compatibiliteit met Mellanox- en andere leveranciersapparatuur wordt gegarandeerd.

8. Service & Ondersteuning

Dit product wordt ondersteund door een beperkte hardwaregarantie van 1 jaar, die reparatie of vervanging van defecte onderdelen dekt. Wij garanderen een stabiele supply chain met een uitgebreide inventaris, waardoor snelle levering mogelijk is om aan dringende projecttijdlijnen te voldoen. Ons toegewijde technische ondersteuningsteam is 24/7 beschikbaar om pre-sales consultatie en post-sales technische assistentie te bieden, waardoor een soepele integratie in uw netwerkinfrastructuur wordt gegarandeerd.

9. Veelgestelde vragen (FAQ)

V: Wat is het verschil tussen CA-N en CA-L link codes?
A: CA-N (No-FEC) is voor kortere kabels (tot 2m) zonder Forward Error Correction. CA-L (Long), gebruikt in deze 3m kabel, maakt Reed-Solomon FEC (RS-FEC) mogelijk om de signaalintegriteit over langere afstanden te garanderen.

V: Is deze DAC-kabel compatibel met niet-Mellanox switches?
A: Hoewel geoptimaliseerd voor Mellanox-systemen, zijn QSFP28 DAC-kabels gebaseerd op industrienormen en zijn ze vaak compatibel met apparatuur van andere grote leveranciers. We raden aan om de compatibiliteitsmatrix van de specifieke switch te controleren.

V: Heeft deze passieve kabel externe voeding nodig?
A: Nee. Een passieve Direct Attach Copper-kabel verbruikt minimaal vermogen (<0,1W) rechtstreeks van de hostpoort en heeft geen actieve componenten, wat leidt tot het lage stroomverbruik.

V: Wat is de minimale buigradius voor deze kabel?
A: De minimale buigradius voor een enkele, niet-repetitieve buiging is 5x de kabeldiameter (35,5 mm voor 30AWG). Voor herhaalde buigingen tijdens de installatie, behoud een buigradius van 10x de kabeldiameter (71 mm).

10. Voorzorgsmaatregelen

• Compatibiliteit: Controleer de compatibiliteit met uw specifieke switch- en poortconfiguratie voordat u koopt.
• Behandeling: Vermijd scherpe buigingen buiten de gespecificeerde minimale buigradius om schade aan interne geleiders te voorkomen.
• Omgevingsomstandigheden: Gebruik en bewaar binnen de gespecificeerde temperatuur (0°C tot 70°C) en vochtigheid (5% tot 85% niet-condenserend) bereiken.
• Elektrostatische ontlading (ESD): Gebruik altijd een ESD-polsbandje bij het hanteren van de kabelconnectoren om statische schade aan gevoelige componenten te voorkomen.
• Installatie: Zorg ervoor dat het systeem is uitgeschakeld of dat de poort hot-plugging ondersteunt voordat u de kabel insteekt of verwijdert.
