2m HDR100 Mellanox DAC Cable Direct Attach Fiber Kabel MCP7H50-H002R26 MCP7H50-V0xxR QSFP56
Productdetails:
| Merknaam: | Mellanox |
| Modelnummer: | MCP7H50-H002R26 |
| Document: | MCP7H50-H002R26.pdf |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1pcs |
|---|---|
| Prijs: | Negotiate |
| Verpakking Details: | Buitenste doos |
| Levertijd: | Op basis van inventarisatie |
| Betalingscondities: | T/t |
| Levering vermogen: | Levering door project/batch |
|
Gedetailleerde informatie |
|||
| Voorwaarde: | Nieuw en origineel | Beschikbaarheid: | Voorraad |
|---|---|---|---|
| Garantietijd: | 1 jaar | technologie: | Infiniband |
| Maximale snelheid: | HDR aan 2xHDR100 | Gegevenssnelheid: | 200Gb/s aan 100Gb/s |
| Voedingsspanning: | -0.3 ~ 3.6V | Gegevensinvoerspanning: | -0.3 ~ 3.465V |
| Controle -ingangsspanning: | -0.3 ~ 4.0v | Schadedrempel: | 3.4dbm |
| Markeren: | 2m Mellanox DAC Cable,HDR100 Mellanox DAC Cable,directe 2m maken vezelkabel vast |
||
Productomschrijving

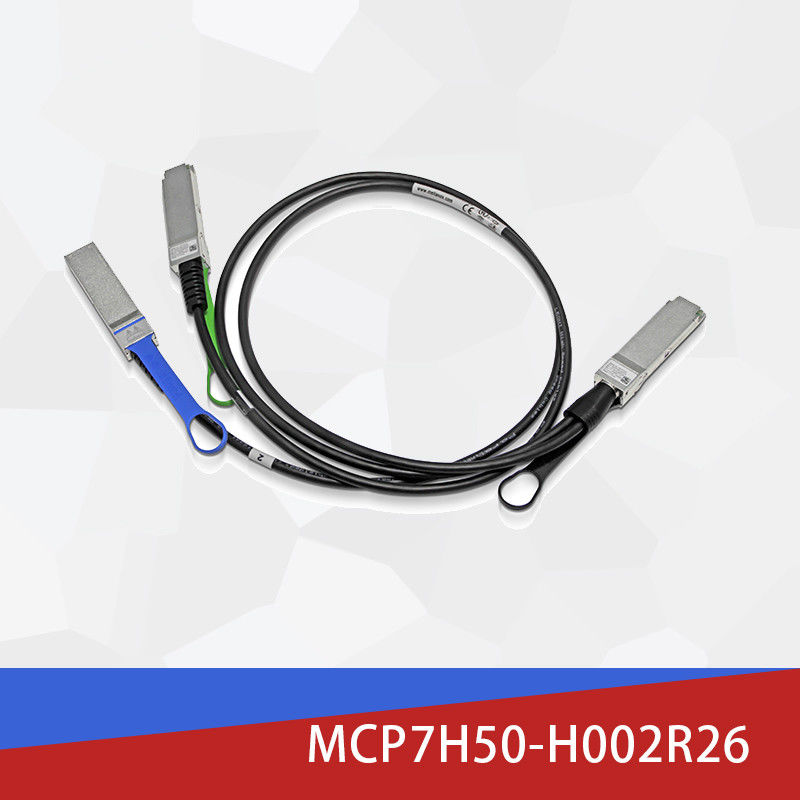

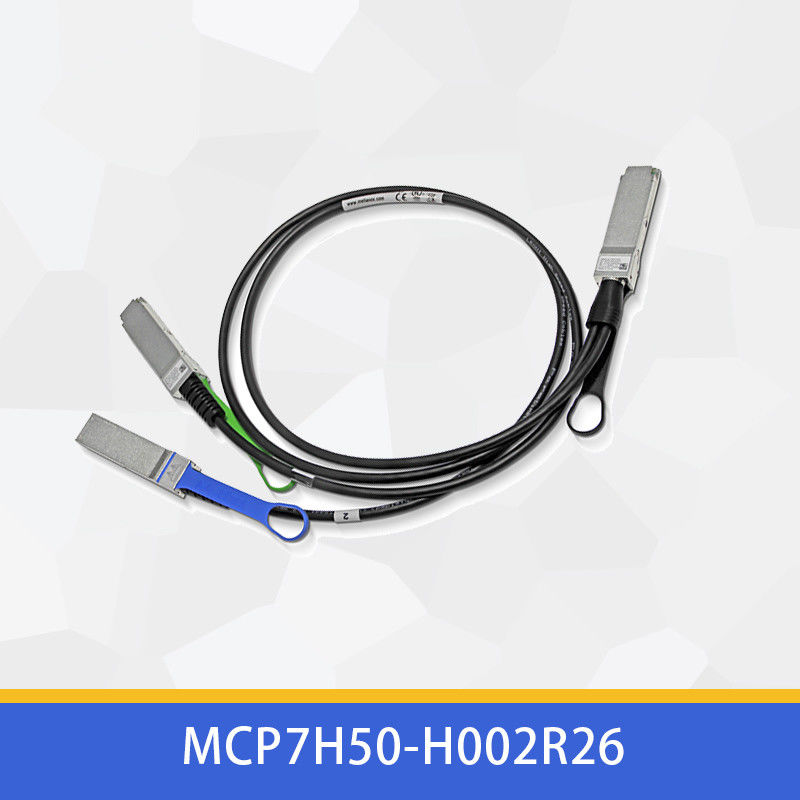

Mellanox MCP7H50-H002R26: 200G HDR naar Dual 100G HDR100 Breakout DAC-kabel
Prestatie Hoogtepunten
Bandbreedte Optimalisatie
Verdeelt efficiënt 200G HDR bandbreedte in twee onafhankelijke 100G HDR100 kanalen met nul actief stroomverbruik
Geavanceerde Signaalintegriteit
PAM4-modulatietechnologie zorgt voor uitzonderlijke gegevensoverdracht met een BER beter dan 1E-15
Productoverzicht
De Mellanox MCP7H50-H002R26 is een hoogwaardige Direct Attach Copper (DAC) breakout-oplossing die dient als een superieur alternatief voor traditionele passieve vezelkabel systemen. Deze innovatieve interconnect converteert efficiënt een enkele 200Gb/s InfiniBand HDR-poort naar twee onafhankelijke 100Gb/s HDR100-verbindingen, en biedt datacenters een optimale combinatie van prestaties, energie-efficiëntie en kosteneffectiviteit voor netwerkomgevingen met hoge dichtheid.
Technische Specificaties
| Parameter | Specificatie |
|---|---|
| Productmodel | MCP7H50-H002R26 |
| Gegevenssnelheid Configuratie | 200G HDR naar 2×100G HDR100 |
| Interconnect Type | Direct Attach Copper (DAC) |
| Kabellengte | 2 meter (±0,05m tolerantie) |

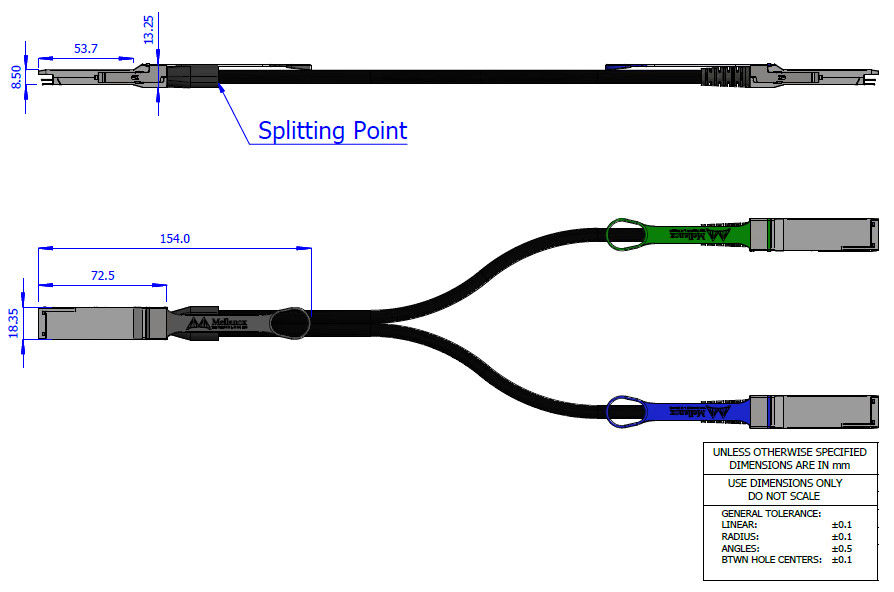

| Connector Interface | QSFP56 naar 2×QSFP56 |
| Draaddikte | 26 AWG |
| Stroomverbruik | <0,1W (passieve werking) |
| Bedrijfstemperatuur | 0°C tot 70°C |
| Naleving Normen | IBTA HDR, SFF-8665, SFF-8636, RoHS |
| Karakteristieke Impedantie | 100Ω (90-110Ω bereik) |
Technologie Implementatie
Deze geavanceerde passieve vezelkabel alternatief maakt gebruik van geavanceerde 4×50Gb/s PAM4-modulatietechnologie, die uitzonderlijke signaalintegriteit levert over alle transmissiekanalen. De oplossing voldoet volledig aan de InfiniBand Trade Association (IBTA) HDR-standaarden en bevat SFF-8665 en SFF-8636 specificaties voor naadloze integratie en uitgebreid beheer via I²C-interface, en biedt een robuust alternatief voor traditionele glasvezelsystemen.
Operationele Methodologie
De MCP7H50-H002R26 functioneert als een intelligente passieve elektrische brug, die efficiënt high-speed signalen van een enkele QSFP56-connector (ondersteunt 200G HDR) naar twee onafhankelijke QSFP56-connectors (elk ondersteunt 100G HDR100) routeert. Deze geavanceerde passieve vezelkabel vervanging behoudt uitzonderlijke signaalintegriteit door precisie impedantie-geëvenaarde koperen geleiders (100Ω karakteristieke impedantie) en geavanceerde afschermingstechnologieën die overspraak en elektromagnetische interferentie effectief minimaliseren, waardoor betrouwbare gegevensoverdracht wordt gewaarborgd.
Toepassingsomgevingen
Deze interconnect-oplossing met hoge dichtheid is ideaal geschikt voor moderne infrastructuureisen:
Datacenternetwerken
Spine-leaf architecturen en top-of-rack connectiviteit voor hyperscale omgevingen
High-Performance Computing
Cluster interconnects voor wetenschappelijk onderzoek en technische simulaties
AI & Machine Learning
Training cluster connectiviteit voor deep learning frameworks
Opslagsystemen
High-speed verbindingen voor SAN- en NAS-opslagoplossingen
Concurrentievoordelen
De MCP7H50-H002R26 biedt aanzienlijke voordelen ten opzichte van zowel actieve optische kabels als koperen oplossingen van vorige generaties:
- Economische Efficiëntie: Biedt ongeveer 35-45% kostenreductie in vergelijking met equivalente actieve optische oplossingen
- Stroomoptimalisatie: Verbruikt minder dan 0,1W in vergelijking met 2-3W voor actieve optische kabels
- Verbeterde Betrouwbaarheid: Passief ontwerp elimineert faalpunten geassocieerd met actieve componenten
- Verminderde Latentie: Elektrische signaaloverdracht biedt lagere latentie dan optische conversiesystemen
- Milieuveiligheid: LSZH-mantel en halogeenvrije constructie verbeteren de veiligheidsnormen van de faciliteit
- Thermisch Beheer: Verminderd stroomverbruik vermindert de koelvereisten in dichte configuraties
Ondersteuningsdiensten
Mellanox biedt een uitgebreide ondersteuningsinfrastructuur voor de MCP7H50-H002R26:
- 1 jaar beperkte hardwaregarantie die materiaal- en fabricagefouten dekt
- Wereldwijd technisch ondersteuningsnetwerk met deskundige assistentie voor integratie-uitdagingen
- Aangepaste configuratieservices voor grootschalige implementatiescenario's
- Standaard orderafhandeling binnen 2-3 weken met versnelde opties beschikbaar
- Compatibiliteitsverificatieservices voor heterogene omgevingen
Veelgestelde Vragen
Welke maximale afstand ondersteunt deze DAC-oplossing?
De MCP7H50-H002R26 is ontworpen voor toepassingen met korte afstanden tot 3 meter, waardoor deze bijzonder geschikt is voor rack-scale en aangrenzende rack-connectiviteit in datacentermilieu's.
Is deze kabel compatibel met niet-Mellanox apparatuur?
Hoewel geoptimaliseerd voor Mellanox-systemen, voldoet dit passieve vezelkabel alternatief aan industriestandaarden en is over het algemeen compatibel met apparatuur van andere leveranciers die InfiniBand HDR en compatibele QSFP56-interfaces ondersteunen.
Welk onderhoud is vereist voor deze kabels?
Als een passieve oplossing vereist de MCP7H50-H002R26 minimaal onderhoud, behalve periodieke visuele inspectie op fysieke schade en ervoor zorgen dat de connectoren schoon en vrij van vuil blijven.
Installatie Richtlijnen
Om optimale prestaties en een lange levensduur te garanderen:
- Houd een minimale buigradius van 34 mm aan voor enkele bochten en 68 mm voor herhaalde bochten
- Vermijd scherpe bochten, vooral in de buurt van connectorinterfaces waar de spanning geconcentreerd is
- Implementeer de juiste ESD-voorzorgsmaatregelen tijdens hantering en installatieprocedures
- Controleer de compatibiliteit met de firmware en driverversies van het host-systeem vóór de implementatie
- Werk strikt binnen de gespecificeerde temperatuur (0°C tot 70°C) en vochtigheid (5% tot 85%) bereiken
- Inspecteer de connectoren regelmatig op vuil of schade vóór installatie en tijdens onderhoudscycli
