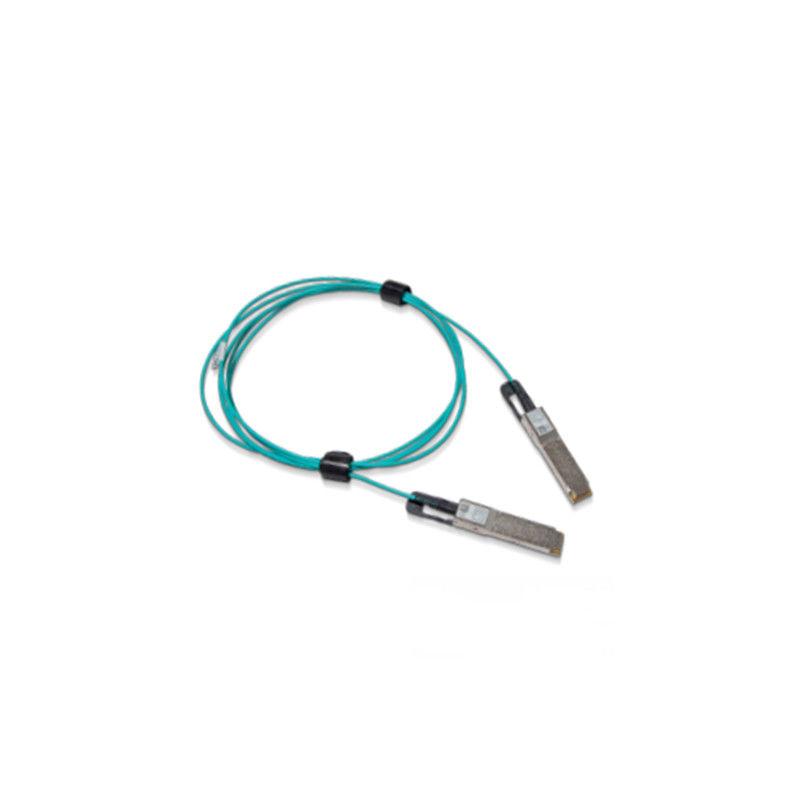

De kabel van de de Kabels25g AOC Kabel MFS1S00-H030V Mellanox AOC van douanemellanox HDR

De kabel van de de Kabels25g AOC Kabel MFS1S00-H030V Mellanox AOC van douanemellanox HDR

Douane mellanox hdr kabels

de kabels van 25g mellanox hdr

Douane25g aoc kabel

Merknaam:

Mellanox

Modelnummer:

MFS1S00-H030V

Contacteer ons

Verzoek om een Citaat
Productdetails
Beschikbaarheid:
Voorraad
Garantie:
1 jaar
Voorwaarde:
Nieuw en Origineel
Technologie:
InfiniBand
Datasnelheid:
Tot 200Gb/s
Schakelaartype:
QSFP56
HDR-Systemen:
Steunen 200Gb InfiniBand
VPI:
IB HDR & 200GbE
Voeding:
3.3V
I2C:
Ja
Model:
MFS1S00-H030V
Productomschrijving

De Productspecificaties van MFS1S00-HxxxV 200Gb/s QSFP56 MMF AOC

Inleiding


NVIDIA® MFS1S00 is een QSFP56 op VCSEL-Gebaseerde (Verticale Holte oppervlakte-Uitzendende Laser) actieve optische die kabel (AOC) voor gebruik de systemen in van 200Gb/s InfiniBand (IB) wordt ontworpen HDR (Hoge Datasnelheid).

MFS1S00 AOC biedt hoge havendichtheid en configurability, en een veel langer bereik aan dan passieve koperkabels in de datacentra. Aangezien AOC hete pluggable is, is het gemakkelijk te installeren en te vervangen.

MFS1S00 heeft een standaard sff-8665 volgzame QSFP56 haven aan de elektrokant naar het gastheersysteem. Het bevat vier multi-mode vezels (MMF) optische zendontvangers per eind, elk die bij datasnelheden van tot 50Gb/s. werken.

MFS1S00 biedt het verkiesbare retiming per steeg voor zowel zijn optische zenders als ontvangers tot 50Gb/s-tarieven aan.

Oplossingen van de de kwaliteitskabel van Nvidia verstrekken de unieke de macht-efficiënte connectiviteit voor datacentrum onderling verbindt. Het laat hogere havenbandbreedte, dichtheid en configurability aan lage kosten, en minder zware machtseis in de datacentra toe. Het strenge productie testen verzekert de beste ervaring, de prestaties en de duurzaamheid van de uit-van-de-doosinstallatie.





Zeer belangrijke Eigenschappen
Steunen IBTA IB HDR
Tot 200Gb/s
de modulatie van 4x 50Gb/s PAM4
Programmeerbare Rx-outputomvang en pre-nadruk
Sff-8665 volgzame QSFP56-haven
Enige 3.3V-voeding
5.0W machtsconsumptie (type., elk eind, met het retiming)
Tot 100m lengte
Hete pluggable
Volgzame RoHS
Sff-8636 volgzame I2C-beheersinterface
Toepassingen
Steunen200gb InfiniBand HDR Systemen
Steunen 200 GbE tussen de schakelaars van SN3700 en SN4600-



Zeer belangrijke Eigenschappen
Bereikt van 30 tot 100 meters
Laag-kosten, laag-macht-verbruikt optische verbinding
Een volledige kabelassemblage zonder optische schakelaars
Beschikbaar in dezelfde configuraties zoals DAC-kabels
Uitgebreid 25/50/100/200/400G-product die voor elke behoefte aanbieden
Getest en verklaard in de systemen van NVIDIA GPU, van DGX™, van EGX™, en DPU-



Voordelen
De dunne vezelkabel laat het maximumluchtstroom koelen toe
Lichtgewicht laat dichte vezellooppas met minimale steun toe
Geen optische schakelaars van MPO verhoogt betrouwbaarheid en vermindert onderhoud
Ontworpen en vervaardigd door LinkX Optics
100 die percentenfabriek in levende omschakeling en op GPU-Gebaseerde systemen wordt getest
Ontworpen om verder dan IEEE-de industrieber normen voor betrouwbare verrichting onder ruwe exploitatievoorwaarden te gaan



Hoogtepunten
* Tot 200Gb/s-datasnelheid
* Programmeerbare Rx-outputomvang en pre-nadruk
* Programmeerbare Tx-inputequaliser
* Het verkiesbare retiming
* Sff-8665 volgzame QSFP28 haven
* Enige 3.3V-voeding
* 2.2W-machtsdissipatie (type, elk eind met het retiming)
* Lage BER
* Tot 100m lengte
* Hete pluggable
* Volgzame RoHS
* Sff-8636 volgzame I2C beheersinterface



Het opdracht geven van tot Informatie



MFS1S00-H003V Actieve optische kabel, tot 200Gb/s VPI (IB HDR & 200GbE), QSFP56, 3m
MFS1S00-H005V Actieve optische kabel, tot 200Gb/s VPI (IB HDR & 200GbE), QSFP56, 5m
MFS1S00-H010V Actieve optische kabel, tot 200Gb/s VPI (IB HDR & 200GbE), QSFP56, 10m
MFS1S00-H015V Actieve optische kabel, tot 200Gb/s VPI (IB HDR & 200GbE), QSFP56, 15m
MFS1S00-H020V Actieve optische kabel, tot 200Gb/s VPI (IB HDR & 200GbE), QSFP56, 20m
MFS1S00-H030V Actieve optische kabel, tot 200Gb/s VPI (IB HDR & 200GbE), QSFP56, 30m
MFS1S00-H050V Actieve optische kabel, tot 200Gb/s VPI (IB HDR & 200GbE), QSFP56, 50m
MFS1S00-H100V Actieve optische kabel, tot 200Gb/s VPI (IB HDR & 200GbE), QSFP56, 100m



Absolute Maximumspecificaties

De absolute maximumclassificaties zijn die voorbij die de schade aan het apparaat kan voorkomen.

De verlengde verrichting tussen de operationele specificaties en de absolute maximumclassificaties is niet voorgenomen en kan permanente apparatendegradatie veroorzaken.

Parameter
Min
Maximum
Eenheden
Leveringsvoltage -0.3 3.6 V
Gegevensinvoervoltage -0.3 3,465 V
Het voltage van de controleinput -0.3 4.0 V
Schadedrempel 3.4 - dBm

Milieuspecificaties

Deze lijst toont de milieuspecificaties voor het product.

Parameter
Min
Maximum
Eenheden
Opslagtemperatuur -40 85 °C

Operationele Specificaties

Deze sectie toont de waaier van waarden voor normale bedrijfsvoering. De voeding van de gastheerraad filtreren zou moeten worden ontworpen zoals geadviseerd in het SFF-Comité Spec.

Parameter
Min
Type
Maximum
Eenheden
Leveringsvoltage (Vcc) 3,135 3.3 3,465 V
Machtsdissipatie (elk eind, die op alle stegen retiming) - 4.8 5.0 W
De tolerantie van het leveringslawaai (10Hz – 10MHz) 66 - - mVpp
Werkende gevaltemperatuur 0 - 70 1 °C
Werkende relatieve vochtigheid 5 - 85 %
  1. Het interne temperatuurlezen door DDMI van tot 75°C wordt toegestaan.

Elektrospecificaties

Nota's:

  • De veelvoudige klokdomeinen worden gesteund slechts op lijn-zijrx. De gastheer zijrx steunt één enkel klok slechts domein.
  • Het slot van QSFP Tx CDR kan slechts voorkomen als Tx-steeg 1 gegevens overbrengt
  • Interoperabiliteit

Voor configuraties met AOCs worden getest, gelieve te verwijzen naar het van de het product (SLP) kwalificatie van het systeemrapport dat niveau.

Rate Select

AOC steunt uitgezocht tarief, dat door aan registers 0x57-0x58 te schrijven wordt gecontroleerd. Twee beetjes worden toegewezen voor elke ontvangerssteeg in byte 0x57 (87dec, Rxn_Rate_Select) en twee beetjes voor elke zendersteeg in byte 0x58 (88dec, Txn_Rate_Select) om tot vier bitrates te specificeren, zoals die in sff-8636 Lijst 6-5 wordt bepaald van Omwenteling 2.9.2 XN_RATE_SELECT-het CODEREN. Alle vier stegen worden vereist om dezelfde tarief uitgezochte waarde te hebben.

De onderstaande lijst specificeert het tarief voor elke tarief het uitgezochte plaatsen.

Rate Select Encodings

Rate Select Value
Werkend Tarief (GBd)
10 25.78125 NRZ (EDR)
11 26.56250 PAM4 (HDR)

Mechanische Specificaties

Parameter Waarde Eenheden
Diameter 3 +/0,2 mm
Minimumkrommingsstraal 30 mm
Lengtetolerantie lengte < 5="" m=""> +300 /-0 mm
de lengte van 5 m ≤ < 50="" m=""> +500/-0
de lengte van 50 m ≤ +1000 /-0
Kabelkleur Aqua -
