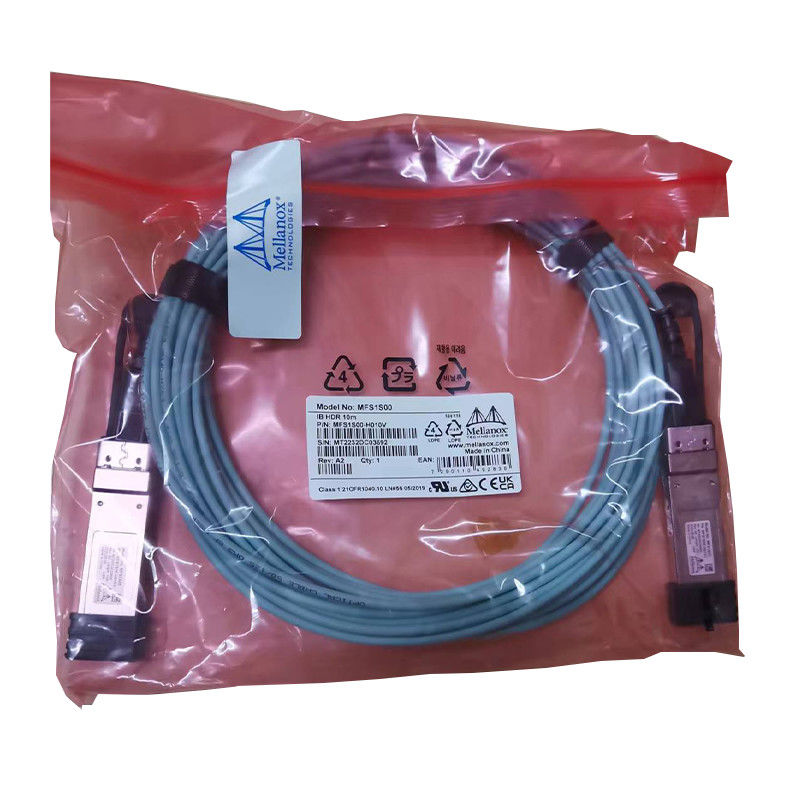

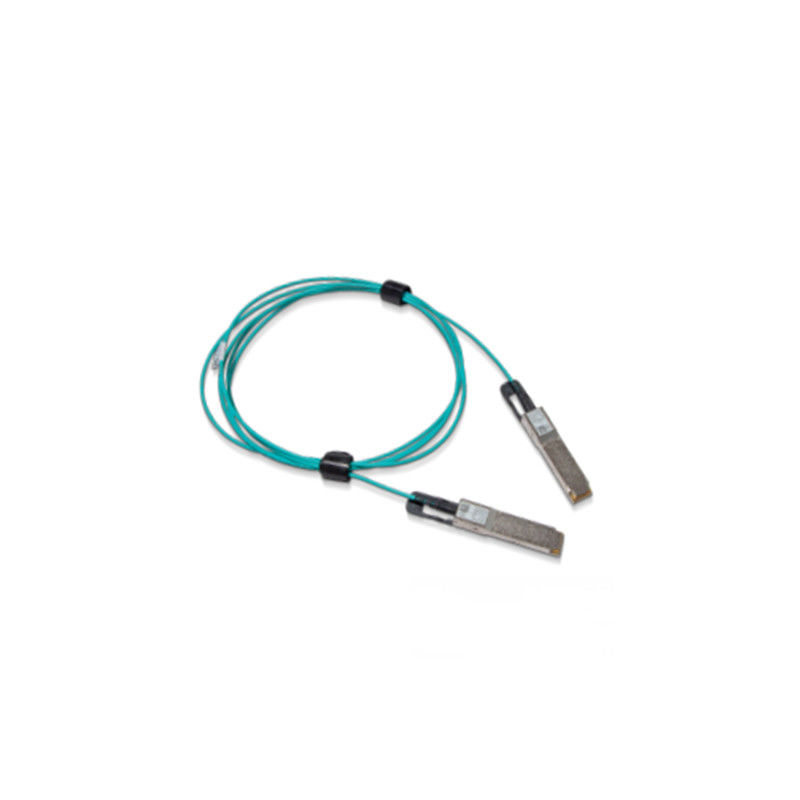

De Kabel MFS1S00-H020V IB HDR van consolemellanox AOC tot het netwerkkabel van 200Gb/S QSFP56 20m

De Kabel MFS1S00-H020V IB HDR van consolemellanox AOC tot het netwerkkabel van 200Gb/S QSFP56 20m

QSFP56 HDR Mellanox AOC

Mellanox AOC MFS1S00-H020V

De consolekabel van AOC mellanox

Merknaam:

Mellanox

Modelnummer:

MFS1S00-H020V

Contacteer ons

Verzoek om een Citaat
Productdetails
Beschikbaarheid:
Voorraad
Garantie:
1 jaar
Voorwaarde:
Nieuw en Origineel
Technologie:
InfiniBand
Datasnelheid:
Tot 200Gb/s
Schakelaartype:
QSFP56
IBTA:
IB HDR
Modulatie:
4x 50Gb/s PAM4
snelheid:
Tot 200Gb/s
Lengte:
tot 100m
Product:
MFS1S00-H020V
Productomschrijving

De Productspecificaties van MFS1S00-HxxxV 200Gb/s QSFP56 MMF AOC

Inleiding

MFS1S00-H020V
NVIDIA® MFS1S00 is een QSFP56 op VCSEL-Gebaseerde (Verticale Holte oppervlakte-Uitzendende Laser) actieve optische die kabel (AOC) voor gebruik de systemen in van 200Gb/s InfiniBand (IB) wordt ontworpen HDR (Hoge Datasnelheid).

MFS1S00 AOC biedt hoge havendichtheid en configurability, en een veel langer bereik aan dan passieve koperkabels in de datacentra. Aangezien AOC hete pluggable is, is het gemakkelijk te installeren en te vervangen.

MFS1S00 heeft een standaard sff-8665 volgzame QSFP56 haven aan de elektrokant naar het gastheersysteem. Het bevat vier multi-mode vezels (MMF) optische zendontvangers per eind, elk die bij datasnelheden van tot 50Gb/s. werken.

MFS1S00 biedt het verkiesbare retiming per steeg voor zowel zijn optische zenders als ontvangers tot 50Gb/s-tarieven aan.

Oplossingen van de de kwaliteitskabel van Nvidia verstrekken de unieke de macht-efficiënte connectiviteit voor datacentrum onderling verbindt. Het laat hogere havenbandbreedte, dichtheid en configurability aan lage kosten, en minder zware machtseis in de datacentra toe. Het strenge productie testen verzekert de beste ervaring, de prestaties en de duurzaamheid van de uit-van-de-doosinstallatie.





Zeer belangrijke Eigenschappen
Steunen IBTA IB HDR
Tot 200Gb/s
de modulatie van 4x 50Gb/s PAM4
Programmeerbare Rx-outputomvang en pre-nadruk
Sff-8665 volgzame QSFP56-haven
Enige 3.3V-voeding
5.0W machtsconsumptie (type., elk eind, met het retiming)
Tot 100m lengte
Hete pluggable
Volgzame RoHS
Sff-8636 volgzame I2C-beheersinterface
Toepassingen
Steunen200gb InfiniBand HDR Systemen
Steunen 200 GbE tussen de schakelaars van SN3700 en SN4600-

MFS1S00-H020V



Hoogtepunten
* Tot 200Gb/s-datasnelheid
* Programmeerbare Rx-outputomvang en pre-nadruk
* Programmeerbare Tx-inputequaliser
* Het verkiesbare retiming
* Sff-8665 volgzame QSFP28 haven
* Enige 3.3V-voeding
* 2.2W-machtsdissipatie (type, elk eind met het retiming)
* Lage BER
* Tot 100m lengte
* Hete pluggable
* Volgzame RoHS
* Sff-8636 volgzame I2C beheersinterface

Elektrospecificaties

Parameter Min Type Maximum Eenheden
Parameter Min Type Maximum Eenheden
Signalerend tarief -100 p.p.m. 53,125 +100 p.p.m. Gb/s (PAM4)
-100 p.p.m. 25.78125 +100 p.p.m. Gb/s (NRZ)
Differentiële gegevensinvoerschommeling bij TP1a TBD - 900 mVpp
De differentiële schommeling van de gegevensoutput bij TP4 - - 900 mVpp
Dichtbijgelegen-Beëindigen ESMW 0,265 - - UI
Het ooghoogte van de dichtbijgelegen-Beëindigenoutput 70 - - mVpp
De tijd van de outputovergang, 20% aan 80% 9.5 - - ps

Nota's:

  • De veelvoudige klokdomeinen worden gesteund slechts op lijn-zijrx. De gastheer zijrx steunt één enkel klok slechts domein.
  • Het slot van QSFP Tx CDR kan slechts voorkomen als Tx-steeg 1 gegevens overbrengt
  • Interoperabiliteit

Voor configuraties met AOCs worden getest, gelieve te verwijzen naar het van de het product (SLP) kwalificatie van het systeemrapport dat niveau.

Rate Select

AOC steunt uitgezocht tarief, dat door aan registers 0x57-0x58 te schrijven wordt gecontroleerd. Twee beetjes worden toegewezen voor elke ontvangerssteeg in byte 0x57 (87dec, Rxn_Rate_Select) en twee beetjes voor elke zendersteeg in byte 0x58 (88dec, Txn_Rate_Select) om tot vier bitrates te specificeren, zoals die in sff-8636 Lijst 6-5 wordt bepaald van Omwenteling 2.9.2 XN_RATE_SELECT-het CODEREN. Alle vier stegen worden vereist om dezelfde tarief uitgezochte waarde te hebben.

De onderstaande lijst specificeert het tarief voor elke tarief het uitgezochte plaatsen.

Rate Select Encodings

Rate Select Value
Werkend Tarief (GBd)
10 25.78125 NRZ (EDR)
11 26.56250 PAM4 (HDR)

Mechanische Specificaties

Parameter Waarde Eenheden
Diameter 3 +/0,2 mm
Minimumkrommingsstraal 30 mm
Lengtetolerantie lengte < 5="" m=""> +300 /-0 mm
de lengte van 5 m ≤ < 50="" m=""> +500/-0
de lengte van 50 m ≤ +1000 /-0
Kabelkleur Aqua -
