5m QSFP56 MMF Mellanox AOC HDR Kabels MFS1S00-H005E 200Gb/s
Productdetails:
| Merknaam: | Mellanox |
| Modelnummer: | MFS1S00-H005E |
| Document: | MFS1S00-HxxxV 200Gbs-QSFP56...ns.pdf |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1pcs |
|---|---|
| Prijs: | Negotiate |
| Verpakking Details: | Buitenste doos |
| Betalingscondities: | T/t |
| Levering vermogen: | Levering door project/batch |
|
Gedetailleerde informatie |
|||
| Beschikbaarheid: | Voorraad | Garantie: | 1 jaar |
|---|---|---|---|
| Voorwaarde: | Nieuw en origineel | Lengte: | 5m |
| Diameter: | 3 ± 0,2 mm | Minimale buigradius: | 30 mm |
| Kabelkleur: | Aqua | Werkende relatieve vochtigheid: | 5~85% |
| Markeren: | MMF Mellanox AOC,HDR Mellanox AOC,De kabels van MMF mellanox hdr |
||
Productomschrijving

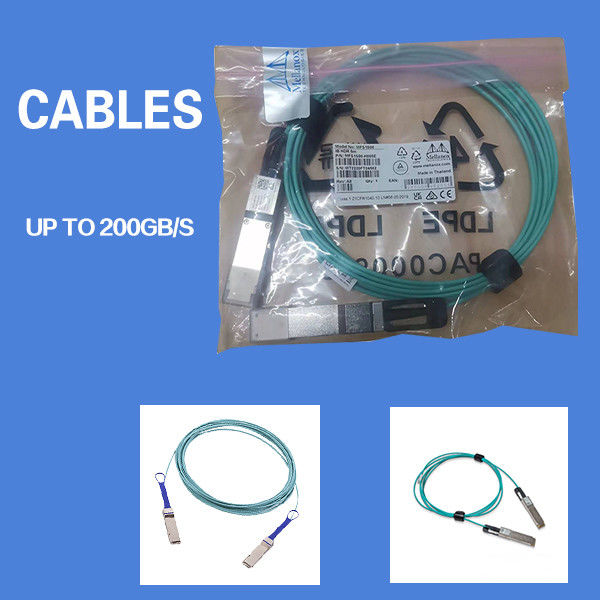

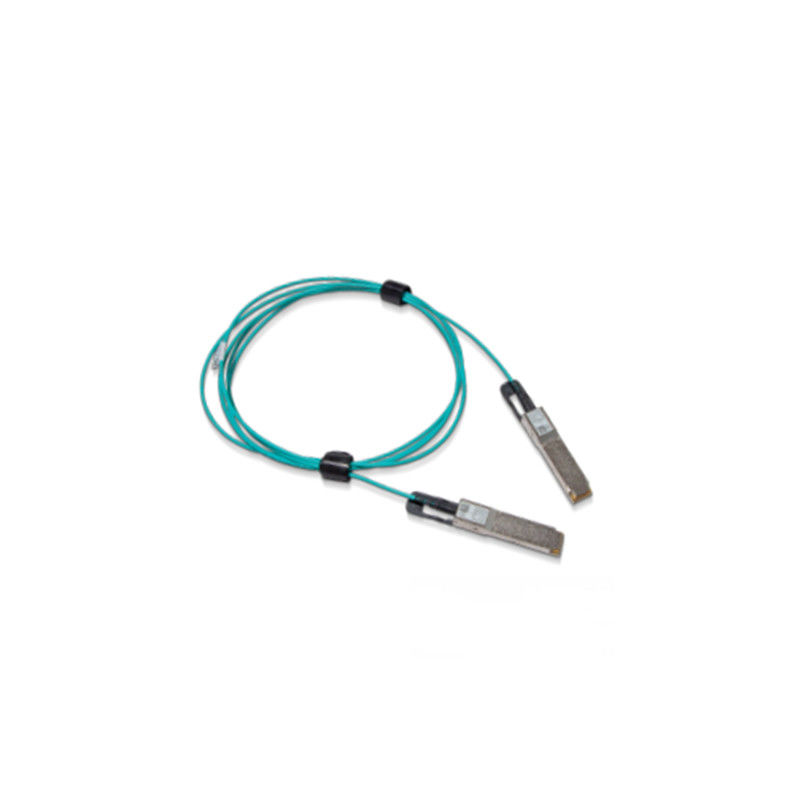

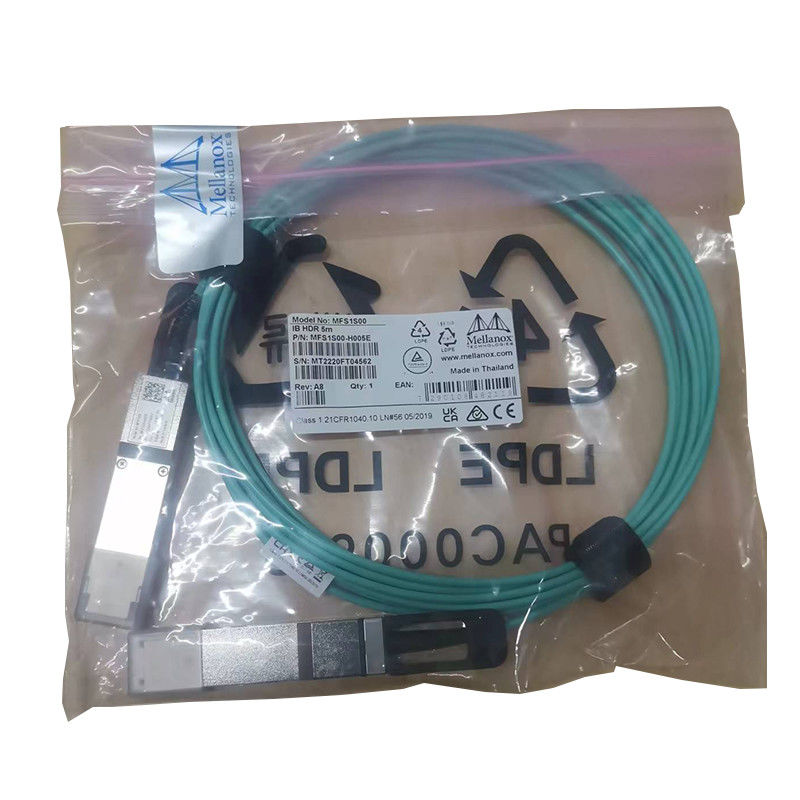

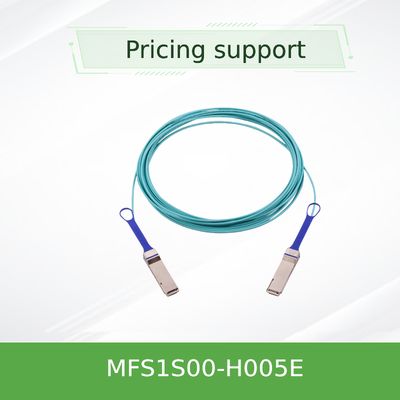

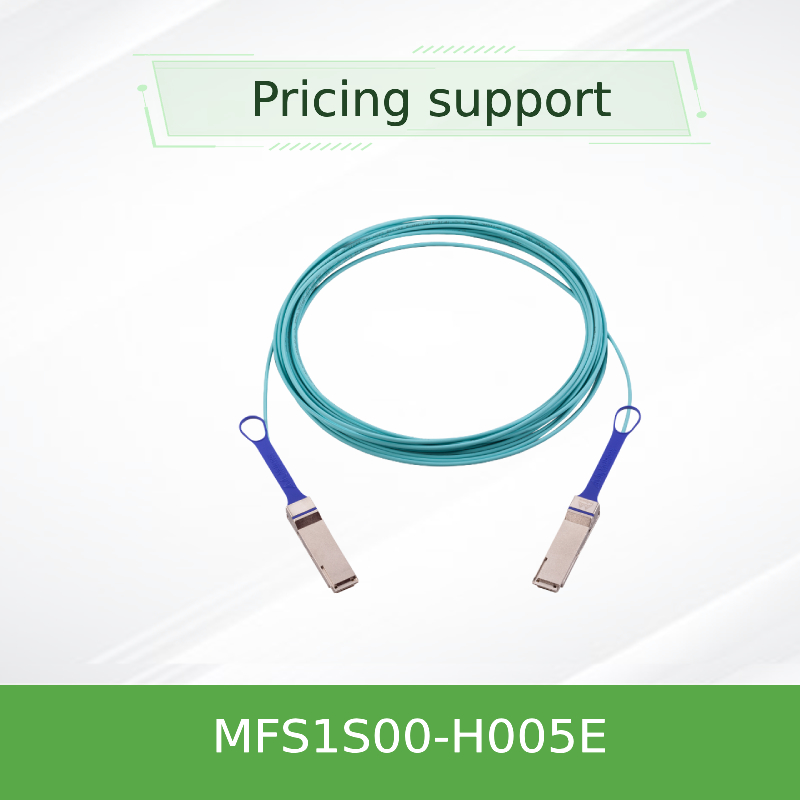

NVIDIA MFS1S00-H005V 200Gb/s QSFP56 Actieve Optische Kabel
Productoverzicht
De NVIDIA® MFS1S00-H005V is een hoogwaardige QSFP56 Actieve Optische Kabel (AOC) ontworpen voor 200Gb/s InfiniBand HDR en 200 Gigabit Ethernet systemen. Deze geavanceerde Optische Vezelkabel biedt een robuuste oplossing met lage latentie die de beperkingen van traditionele passieve vezelkabel overstijgt. Hij integreert vier multi-mode vezels (MMF) per aansluiting, die elk PAM4-modulatie ondersteunen met datasnelheden tot 50 Gb/s, wat uitzonderlijke bandbreedte en betrouwbaarheid levert voor moderne datacenterverbindingen.
Belangrijkste Kenmerken
- Ondersteunt 200Gb/s datasnelheden voor InfiniBand HDR en 200GbE
- 4x 50Gb/s PAM4-modulatie per lane
- Hot-pluggable QSFP56-vormfactor (SFF-8665 compliant)
- Programmeerbare Rx-uitgangsamplitude en pre-emphasis
- Tot 100m bereik op multi-mode vezel
- Enkele 3,3V voeding; typisch stroomverbruik: 5,0W per uiteinde
- Geïntegreerde Digital Diagnostic Monitoring (DDM) via SFF-8636 I²C-interface
- RoHS-conform en ontworpen voor implementaties met hoge dichtheid
Kerntechnologie
Deze AOC maakt gebruik van VCSEL (Vertical Cavity Surface-Emitting Laser)-technologie en geavanceerde DSP-gebaseerde retiming. Hij voldoet aan belangrijke industriestandaarden, waaronder SFF-8665, SFF-8636 en IEEE 802.3bs voor 200GbE. De geïntegreerde DDM-functionaliteit maakt real-time monitoring van temperatuur, spanning, laser biasstroom en optisch vermogen voor elke lane mogelijk, wat kritische inzichten biedt voor de netwerkgezondheid en waarschuwingen voor storingen.
Werkingsprincipe
De kabel zet elektrische signalen om in optische signalen met behulp van geïntegreerde VCSEL-zenders. Deze optische signalen worden over multi-mode vezel verzonden en aan het ontvangende uiteinde weer omgezet in elektrische signalen. Ingebouwde signaalintegriteitsfuncties—waaronder programmeerbare equalisatie, pre-emphasis en clock data recovery (CDR)—zorgen voor robuuste prestaties over de gehele kabellengte, een aanzienlijk voordeel ten opzichte van een basis passieve vezelkabel.
Toepassingen
Ideaal voor high-performance computing (HPC)-clusters, cloud datacenters, enterprise core networking en AI/ML-werklastinfrastructuren. Specifiek ontworpen voor 200G InfiniBand HDR-systemen en 200GbE-connectiviteit tussen moderne switches zoals de NVIDIA SN3700- en SN4600-series.
Specificaties & Bestelinfo
| Parameter | Specificatie |
|---|---|
| Modelnummer | MFS1S00-H005V |
| Datasnelheid | 200 Gb/s |
| Interface/Vormfactor | QSFP56 |
| Kabeltype | Actieve Optische Kabel (AOC) |
| Lengte | 5m |
| Stroomverbruik | 5,0W (typisch per uiteinde) |
| Maximaal Bereik | 100m (MMF) |
| Modulatie | PAM4 |
Voordelen
Deze hoogwaardige Optische Vezelkabel biedt superieure signaalintegriteit en een groter bereik in vergelijking met passieve DAC's of een standaard passieve vezelkabel. De geïntegreerde diagnostiek vermindert de tijd voor probleemoplossing en het hot-pluggable ontwerp vereenvoudigt onderhoud en schaalbaarheid in dichte datacenteromgevingen.
Service & Ondersteuning
Wij bieden uitgebreide garantie, snelle levering uit onze uitgebreide voorraad van meer dan $10 miljoen en 24/7 technische consultatie. Ons expertteam biedt volledige integratieondersteuning en compatibiliteitsgarantie voor een naadloze implementatie.
FAQ
V: Wat is het verschil tussen deze AOC en een passieve kabel?
A: Deze Actieve Optische Kabel bevat ingebouwde elektronica voor signaalretiming en integriteit, waardoor veel grotere afstanden (tot 100m) mogelijk zijn dan een passieve vezelkabel of Direct Attach Copper (DAC)-kabel.
V: Is hij compatibel met 100GbE-switches?
A: Hij is ontworpen voor 200Gb/s-protocollen. Voor 100GbE-compatibiliteit kunt u de compatibiliteitsmatrix van de specifieke switch controleren of een ander Optische Vezelkabel model overwegen.
V: Ondersteunt hij digitale diagnostiek?
A: Ja, hij beschikt over volledige DDM (Digital Diagnostic Monitoring) voor real-time monitoring van temperatuur, vermogen en spanning.
Voorzorgsmaatregelen
Buig de kabel niet onder een radius van 30 mm. Gebruik altijd ESD-polsbandjes bij het hanteren. Zorg ervoor dat de bedrijfstemperatuur tussen 0°C en 70°C blijft. Het product voldoet aan Klasse 1 Laser volgens IEC 60825-1 en 21 CFR 1040. Neem alle FCC Klasse A-richtlijnen in acht voor commerciële omgevingen.
