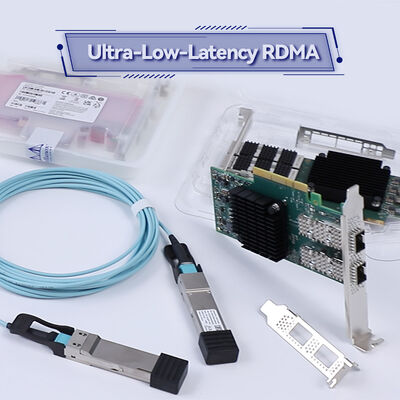

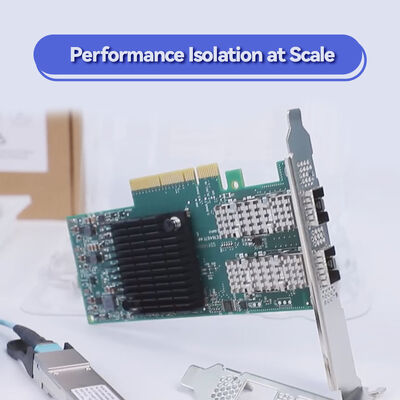

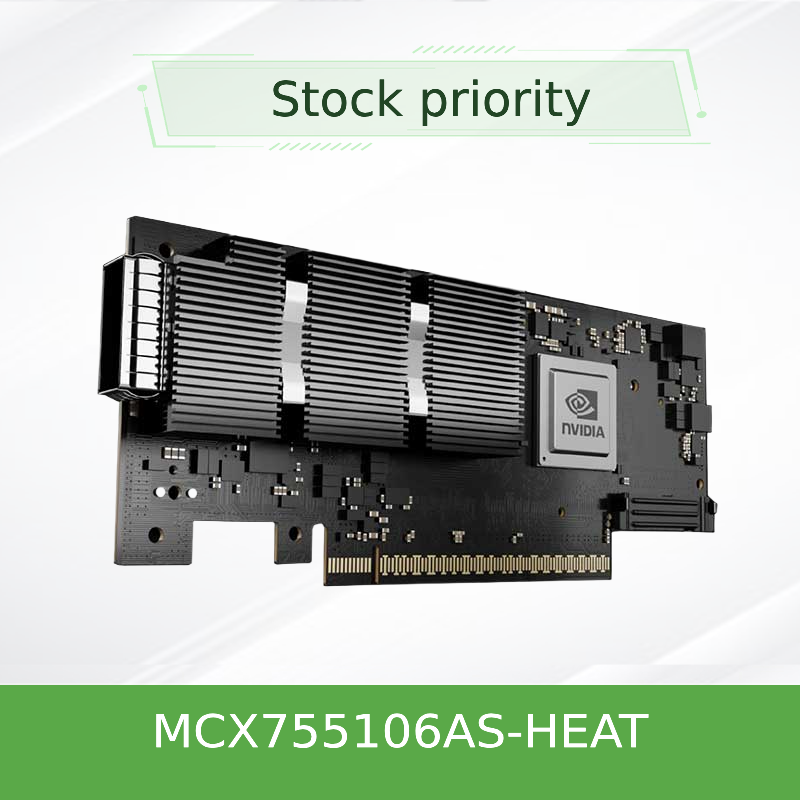

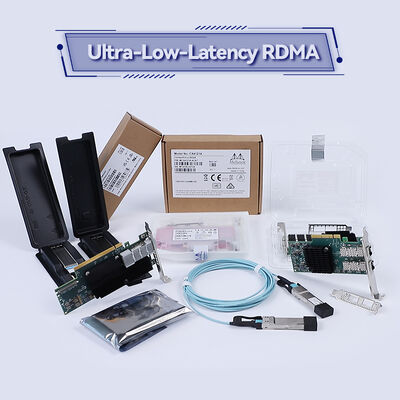

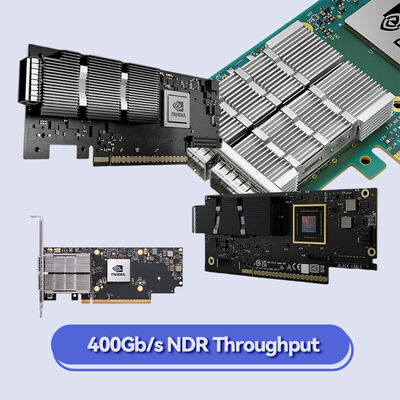

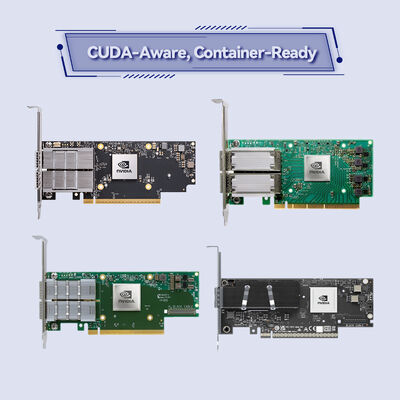

NVIDIA ConnectX-7 MCX755106AS-HEAT 200G Dual-Port InfiniBand-kaart – 2× OSFP
Productdetails:
| Merknaam: | Mellanox |
| Modelnummer: | MCX755106A-verwarming (900-9x7AH-0078-DTZ) |
| Document: | Connectx-7 infiniband.pdf |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 stks |
|---|---|
| Prijs: | Negotiate |
| Verpakking Details: | Buitenste doos |
| Levertijd: | Op basis van inventarisatie |
| Betalingscondities: | T/T |
| Levering vermogen: | Levering door project/batch |
|
Gedetailleerde informatie |
|||
| Model-NR.: | MCX755106A-verwarming (900-9x7AH-0078-DTZ) | Poorten: | 2-poort |
|---|---|---|---|
| Technologie: | Infiniband | Interfacetype: | OSFP56 |
| Specificatie: | 16,7 cm x 6,9 cm | Oorsprong: | India / Israël / China |
| transmissiesnelheid: | 200 gbe | Hostinterface: | Gen3 x16 |
| Markeren: | Nvidia ConnectX-7 InfiniBand-kaart,200G dual-port netwerkkaart,OSFP InfiniBand-kaart met garantie |
||
Productomschrijving
NVIDIA ConnectX-7 MCX755106AS-HEAT 200G Dual-Port InfiniBand kaart
MCX755106AS-HEAT 200Gb/s InfiniBand Adapter
NDR200 · Dual-Port OSFP · PCIe 5.0 x16 · Ultra-Low Latency voor HPC en AI
NDR200 · Dual-Port OSFP · PCIe 5.0 x16 · Ultra-Low Latency voor HPC en AI
Model:MCX755106AS-HEAT
200 Gb/sNDR200 InfiniBand per poort
2 * OSFPverbinding met twee poorten
400 Gb/stotale bandbreedte
PCIe 5.0 x16tot 32 rijstroken
GPUDirectRDMA & opslag
Productoverzicht
De NVIDIA MCX755106AS-HEAT is een high-performance dual-port ConnectX-7 InfiniBand host channel adapter (HCA) die 200Gb/s NDR200-connectiviteit per poort levert via twee OSFP-interfaces,met een totale bandbreedte van 400 Gb/sOntworpen voor de meest veeleisende HPC, AI, en enterprise datacenter omgevingen, deze PCIe 5.0 x16 adapter combineert ultra-lage latentie, extreme doorvoer,en innovatieve in-netwerkcomputingmotorenMet ondersteuning voor RDMA, RoCE, GPUDirect RDMA en Storage, en geavanceerde beveiliging offloads, de MCX755106AS-HEAT is de ideale keuze voor het bouwen van schaalbare, lossless InfiniBand stoffen.
Belangrijkste kenmerken
- Dual-Port NDR200 InfiniBand:Twee 200Gb/s OSFP-poorten met ondersteuning voor NDR200-, HDR-, EDR- en FDR-snelheden voor achterwaarts compatibiliteit.
- PCIe 5.0 x16 Host Interface:Tot 32 lanes met PCIe 5.0-ondersteuning, die maximale bandbreedte en lage latentie bieden aan het hostsysteem.
- RDMA & RoCE versnelling:Hardware-afgeladen RDMA en RoCE (RDMA over Converged Ethernet) voor efficiënt gegevensverkeer zonder CPU-overhead.
- GPUDirect RDMA & Storage:Directe GPU-naar-GPU-communicatie en GPUDirect Storage voor versnelde AI/ML- en data-analytics-workflows.
- Netwerkcomputing:Ondersteuning van SHARP (Scalable Hierarchical Aggregation and Reduction Protocol) en collectieve operaties bij het afladen.
- Gevorderde beveiligingsafladen:Inline hardware-encryptie/decryptie voor IPsec, MACsec en TLS met AES-GCM 128/256-bits sleutels.
- Virtualisatie & SDN:SR-IOV, VirtIO-versnelling, ondersteuning voor overlay-netwerken (VXLAN, GENEVE, NVGRE) en programmeerbare flexibele parser.
- Precieze timing:IEEE 1588v2 PTP met 12 ns nauwkeurigheid, SyncE en configureerbare PPS in/out voor tijdgevoelige toepassingen.
Technologie
ConnectX-7 architectuur:De MCX755106AS-HEAT is gebouwd op de ConnectX-7 ASIC van NVIDIA, die geavanceerde SerDes-technologie ondersteunt die NRZ- en PAM4-signalisatie ondersteunt.Het levert 200Gb/s InfiniBand bandbreedte per poort over twee OSFP-interfaces, met hardware-afladen voor RDMA, RoCE, NVMe-oF en beveiligingsprotocollen.het verminderen van het overhead van berichten en het verbeteren van de schaalbaarheid van applicaties.
Software-defined networking (SDN):NVIDIA ASAP (Accelerated Switch and Packet Processing) technologie offloads SDN en VNF versnelling, het verstrekken van line-rate prestaties zonder CPU straf.GENEVE, NVGRE), verbindingsopsporing en flow mirroring voor geavanceerde netwerktelemetrie.
Typische uitzendingen
- HPC-clusters met een hoge dichtheid:Dual-port connectiviteit maakt fat-tree topologieën mogelijk met een verminderd verbruik van schakelpoorten.
- AI & Machine Learning-opleiding:GPUDirect RDMA activeren voor efficiënte multi-node training van grote taalmodellen.
- Hyperscale datacenters:Bouw schaalbare, verliesloze InfiniBand-fabrieken met een hoge poortdichtheid en lage latentie.
- Enterprise Cloud & Storage:Het implementeren van NVMe over Fabrics (NVMe-oF) en op RDMA gebaseerde opslagoplossingen.
- Telecom & Edge:Het gebruik van precisie-timing (PTP, SyncE) voor 5G en tijdgevoelige infrastructuur.
Verenigbaarheid
| Component / Ecosysteem | Verenigbaarheid |
|---|---|
| InfiniBand snelheden | NDR 200 Gbps, HDR 200 Gbps, EDR 100 Gbps, FDR 56 Gbps |
| Ethernet-snelheden | 200GbE, 100GbE, 50GbE, 25GbE, 10GbE (met RoCE) |
| Host Interface | PCIe Gen5 x16 (tot 32 rijstroken), achterwaarts compatibel met PCIe 4.0 |
| Operatiesystemen | Linux (RHEL, Ubuntu), Windows, VMware ESXi, Kubernetes |
| Software-stacks | MLNX_OFED, HPC-X, UFM, OpenMPI, MVAPICH, MPICH, NCCL, UCX, UCC |
| Veiligheid | IPsec, MACsec, TLS, beveiligde opstart, flash-codering, apparaatbevestiging |
Specificaties MCX755106AS-HEAT
| Categorie | Detail |
|---|---|
| Productmodel | MCX755106AS-HEAT |
| Productenfamilie | NVIDIA ConnectX-7 |
| Portconfiguratie | 2 * OSFP (200Gb/s NDR200 InfiniBand per poort, 400Gb/s in totaal) |
| Host Interface | PCIe 5.0 x16 (tot 32 rijstroken), achterwaarts compatibel met PCIe 4.0 |
| Ondersteunde protocollen | InfiniBand (IBTA Spec 1.5), Ethernet (RoCE) |
| InfiniBand snelheden | NDR 200 Gbps, HDR 200 Gbps, EDR 100 Gbps, FDR 56 Gbps |
| Ethernet-snelheden | 200GbE, 100GbE, 50GbE, 25GbE, 10GbE |
| Vormfactor | PCIe HHHL, FHHL |
| Interface technologieën | NRZ (10G, 25G), PAM4 (50G, 100G) |
| In-network computing | SHARP, MPI Tag Matching, collectieve operaties |
| Beveiligingsontladingen | IPsec, MACsec, TLS (AES-GCM 128/256-bit), Secure Boot |
| Virtualisatie | SR-IOV, VirtIO, Overlay Networks (VXLAN, GENEVE, NVGRE) |
| Precieze timing | IEEE 1588v2 (12 ns nauwkeurigheid), SyncE, PPS in/out |
| Versnelling van opslag | NVMe-oF, NVMe/TCP, SRP, iSER, NFS via RDMA, SMB Direct |
| Beheersinterfaces | NC-SI, MCTP (SMBus, PCIe), PLDM, SPDM, SPI, JTAG |
| Afstandsstarten | InfiniBand remote boot, iSCSI, UEFI, PXE |
| Werkomstandigheden | Standaard datacenteromgeving |
| Regulering | RoHS, CE, FCC, VCCI (zie NVIDIA-conformiteitsdocumentatie) |
| Inclusief accessoires | Hoogste beugel |
* De specificaties zijn gebaseerd op NVIDIA openbare documentatie en kunnen variëren.
Selectiegids
| SKU / model | Beschrijving | Havensnelheid | Aantal havens | Interface |
|---|---|---|---|---|
| MCX755106AS-HEAT | ConnectX-7 NDR200 InfiniBand Adapter (Dual-Port) | 200 Gb/s per poort | 2 * OSFP | PCIe 5.0 x16 |
| MCX75310AAS-HEAT | ConnectX-7 NDR200 InfiniBand Adapter (enkelpoort) | 200 Gb/s | 1 * OSFP | PCIe 5.0 x16 |
| MCX75310AAS-NEAT | ConnectX-7 NDR400 InfiniBand Adapter (enkelpoort) | 400 Gb/s | 1 * OSFP | PCIe 5.0 x16 |
| MCX755106AS-NEAT | ConnectX-7 NDR400 InfiniBand Adapter (Dual-Port) | 400 Gb/s per poort | 2 * OSFP | PCIe 5.0 x16 |
Voordelen
- Dual-Port-dichtheid:Twee 200Gb/s-poorten in een enkele PCIe-slot verminderen de server footprint en de kabelcomplexiteit.
- Ultra-Low Latency:Hardware-afgeladen RDMA en in-netwerk computing minimaliseren communicatie overhead.
- Hoge doorvoer:PCIe 5.0 x16 en de totale bandbreedte van 400 Gb/s leveren uitstekende prestaties voor data-intensieve toepassingen.
- Bescherming van investeringen:Ondersteunt meerdere InfiniBand- en Ethernet-snelheden voor gemengde snelheidsomgevingen.
- Verbeterde beveiliging:Inline IPsec, MACsec en TLS offloads beveiligde gegevens in transit zonder CPU-impact.
Dienstverlening en ondersteuning
Hong Kong Starsurge Group Co., Limited biedt volledige levenscyclusondersteuning voor NVIDIA ConnectX-7 adapters:
- Pre-sales consulting:Adapter selectie, server compatibiliteit en weefselontwerp.
- Logistiek en levering:Wereldwijde verzending met tracking en douane.
- Technische ondersteuning:Driver installatie, firmware updates, en prestatie tuning.
- Opleiding:Hands-on workshops voor RDMA, RoCE en UFM administratie.
- Garantie:Standaard 1 jaar hardware garantie (verlengde opties beschikbaar).
Vaak gestelde vragen
Wat is de totale bandbreedte van de MCX755106AS-HEAT?
De adapter biedt een totale bandbreedte van 400 Gb/s (2 * 200 Gb/s) over de twee OSFP-poorten.
Is de MCX755106AS-HEAT compatibel met PCIe 4.0 servers?
De adapter is PCIe 5.0 x16 en is achterwaarts compatibel met PCIe 4.0-slots, hoewel de bandbreedte kan worden beperkt tot PCIe 4.0-snelheden.
Kan deze adapter worden gebruikt met Ethernet-switches?
De adapter ondersteunt zowel InfiniBand als Ethernet-protocollen.
Wat is het verschil tussen MCX755106AS-HEAT en MCX75310AAS-HEAT?
De MCX755106AS-HEAT heeft twee OSFP-poorten (dual-port) terwijl de MCX75310AAS-HEAT één OSFP-poort (single-port) heeft.
Ondersteunt de adapter GPUDirect?
Ja, het ondersteunt GPUDirect RDMA voor directe GPU-naar-GPU-communicatie en GPUDirect Storage voor versnelde gegevenstoegang vanaf opslagapparaten.
Voorzorgsmaatregelen en veiligheid
- ESD-bescherming:Gebruik ESD-aansluitbanden bij het hanteren van de adapter om elektrostatische ontlading te voorkomen.
- Installatie:Zorg ervoor dat de server is uitgeschakeld en losgekoppeld van wisselstroom voordat de adapter wordt geïnstalleerd.
- Luchtstroom:Zorg voor een voldoende luchtstroom om de adapter om oververhitting te voorkomen.
- Firmware-updates:Volg de aanbevolen procedures van NVIDIA voor firmware-updates om systeeminstabiliteit te voorkomen.
- Compatibiliteit:Controleer de servercompatibiliteit en de beschikbaarheid van PCIe-slots voordat u bestelt.
Hong Kong Starsurge Group Co., Limited
Starsurge is opgericht in 2008 en is een technologiegedreven leverancier van netwerkhardware, IT-diensten en systeemintegratieoplossingen.en zakelijke klanten wereldwijd. Met een ervaren verkoop- en technisch team leveren wij op maat gemaakte netwerkoplossingen - van adapters en switches tot IoT en aangepaste software - ondersteund door meertalige ondersteuning en wereldwijde levering.De klant voorop, kwaliteitsgericht en op innovatie gericht.
Compatibiliteitsmatrix
| NVIDIA-product | Compatibel met MCX755106AS-HEAT | Notities |
|---|---|---|
| NVIDIA Quantum-3 Switches (Q3200-RA, Q3400-RA) | ✓ | Native XDR en NDR ondersteuning |
| NVIDIA Quantum-2 Schakelaars | ✓ | NDR- en HDR-ondersteuning |
| NVIDIA DGX / HGX-platformen | ✓ | GPUDirect RDMA en opslag |
| NVIDIA UFM 3.5 | ✓ | Volledig stofbeheer en telemetrie |
| HPE-servers | ✓ | Standaard PCIe-slot vereist |
| Servers van derden | ✓ | Standaard PCIe-slot vereist |
Checklijst van de koper
- PCIe slot:Zorg voor een beschikbare PCIe 5.0 x16-slot (of PCIe 4.0 x16 voor achterwaarts compatibiliteit).
- Kabels/transceivers:twee OSFP-naar-OSFP- of OSFP-naar-andere connectorkabels voor de doelschakelaars/NIC's.
- Besturingssysteem:Controleer de ondersteuning voor het besturingssysteem (Linux, Windows, VMware).
- Rijder:Download en installeer de nieuwste MLNX_OFED- of Windows-stuurprogramma's van NVIDIA.
- Stoffenbeheer:Plan Subnet Manager (SM) -implementatie (gecentraliseerd of gedistribueerd).
- Koeling:Zorg voor een voldoende serverluchtstroom om de warmte van de adapter te verdrijven.
