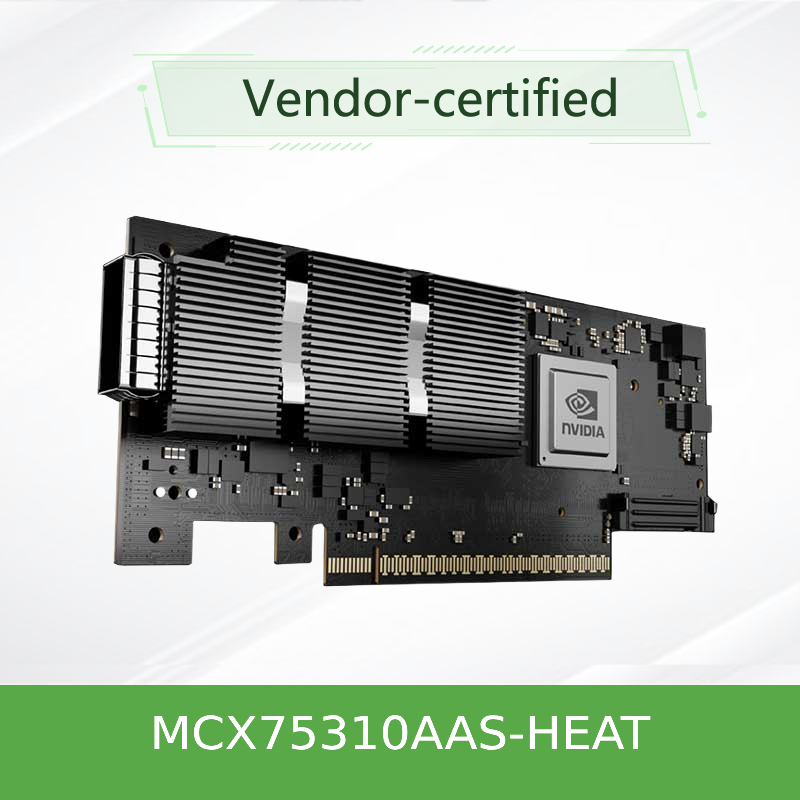

NVIDIA MCX75310AAS-HEAT ConnectX-7 200Gb/s InfiniBand Adapter PCIe 5.0 x16 OSFP
Productdetails:
| Merknaam: | Mellanox |
| Modelnummer: | MCX75310AAS-HITT (900-9X7666-003N-ST0) |
| Document: | Connectx-7 infiniband.pdf |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 stks |
|---|---|
| Prijs: | Negotiate |
| Verpakking Details: | Buitenste doos |
| Levertijd: | Op basis van inventarisatie |
| Betalingscondities: | T/T |
| Levering vermogen: | Levering door project/batch |
|
Gedetailleerde informatie |
|||
| Model-NR.: | MCX75310AAS-HITT (900-9X7666-003N-ST0) | Poorten: | Poort |
|---|---|---|---|
| Technologie: | Infiniband | Interfacetype: | OSFP56 |
| Specificatie: | 16,7 cm x 6,9 cm | Oorsprong: | India / Israël / China |
| transmissiesnelheid: | 200 gbe | Hostinterface: | Gen3 x16 |
| Markeren: | NVIDIA ConnectX-7 InfiniBand adapter,200 Gb/s PCIe 5.0 netwerkkaart,OSFP InfiniBand adapter met garantie |
||
Productomschrijving
NVIDIA MCX75310AAS-HEAT ConnectX-7 200Gb/s InfiniBand Adapter
MCX75310AAS-HEAT 200Gb/s InfiniBand Adapter
NDR200 · Single-Port OSFP · PCIe 5.0 x16 · Ultra-Low Latency voor HPC en AI
Model:MCX75310AAS-HEAT
200 Gb/sNDR200 InfiniBand
1 * OSFPverbinding met één poort
PCIe 5.0 x16tot 32 rijstroken
RDMA & RoCEHardware-afgeladen
GPUDirectRDMA & opslag
Productoverzicht
De NVIDIA MCX75310AAS-HEAT is een high-performance ConnectX-7 InfiniBand host channel adapter (HCA) die 200Gb/s NDR200 connectiviteit levert via een enkele OSFP-poort.AlDeze PCIe 5.0 x16 adapter combineert ultra-lage latentie, extreme doorvoer en innovatieve in-netwerk computing engines om moderne werklasten te versnellen.Met steun van RDMADe MCX75310AAS-HEAT is de ideale keuze voor het bouwen van schaalbare, verliesloze InfiniBand-stof.
Belangrijkste kenmerken
- NDR200 InfiniBand:Single-port 200Gb/s OSFP-interface met ondersteuning voor HDR-, EDR- en FDR-snelheden voor achterwaarts compatibiliteit.
- PCIe 5.0 x16 Host Interface:Tot 32 lanes met PCIe 5.0-ondersteuning, die maximale bandbreedte en lage latentie bieden aan het hostsysteem.
- RDMA & RoCE versnelling:Hardware-afgeladen RDMA en RoCE (RDMA over Converged Ethernet) voor efficiënt gegevensverkeer zonder CPU-overhead.
- GPUDirect RDMA & Storage:Directe GPU-naar-GPU-communicatie en GPUDirect Storage voor versnelde AI/ML- en data-analytics-workflows.
- Netwerkcomputing:Ondersteuning van SHARP (Scalable Hierarchical Aggregation and Reduction Protocol) en collectieve operaties bij het afladen.
- Gevorderde beveiligingsafladen:Inline hardware-encryptie/decryptie voor IPsec, MACsec en TLS met AES-GCM 128/256-bits sleutels.
- Virtualisatie & SDN:SR-IOV, VirtIO-versnelling, ondersteuning voor overlay-netwerken (VXLAN, GENEVE, NVGRE) en programmeerbare flexibele parser.
- Precieze timing:IEEE 1588v2 PTP met 12 ns nauwkeurigheid, SyncE en configureerbare PPS in/out voor tijdgevoelige toepassingen.
Technologie
ConnectX-7 architectuur
De MCX75310AAS-HEAT is gebouwd op de ConnectX-7 ASIC van NVIDIA, die geavanceerde SerDes-technologie ondersteunt die NRZ- en PAM4-signalisatie ondersteunt.Het levert 200Gb/s InfiniBand bandbreedte over een enkele OSFP-poort, met hardware-afladen voor RDMA, RoCE, NVMe-oF en beveiligingsprotocollen.het verminderen van het overhead van berichten en het verbeteren van de schaalbaarheid van applicaties.
Software-defined networking (SDN)
NVIDIA ASAP (Accelerated Switch and Packet Processing) technologie offloads SDN en VNF versnelling, het verstrekken van line-rate prestaties zonder CPU straf.GENEVE, NVGRE), verbindingsopsporing en flow mirroring voor geavanceerde netwerktelemetrie.
Typische uitzendingen
- High-Performance Computing (HPC):Versnellen van MPI- en SHMEM/PGAS-toepassingen met RDMA en in-network computing offloads.
- AI & Machine Learning Clusters:Activeren van GPU Direct RDMA en GPUDirect Storage voor efficiënte multi-node training.
- Hyperscale datacenters:Bouw schaalbare, verliesloze InfiniBand-fabrieken met lage latentie en hoge doorvoer.
- Enterprise Cloud & Storage:Het implementeren van NVMe over Fabrics (NVMe-oF) en op RDMA gebaseerde opslagoplossingen.
- Telecom & Edge:Het gebruik van precisie-timing (PTP, SyncE) voor 5G en tijdgevoelige infrastructuur.
Verenigbaarheid
| Component / Ecosysteem | Verenigbaarheid |
|---|---|
| InfiniBand snelheden | NDR 200 Gbps, HDR 200 Gbps, EDR 100 Gbps, FDR 56 Gbps |
| Ethernet-snelheden | 200GbE, 100GbE, 50GbE, 25GbE, 10GbE (met RoCE) |
| Host Interface | PCIe Gen5 x16 (tot 32 rijstroken), achterwaarts compatibel met PCIe 4.0 |
| Operatiesystemen | Linux (RHEL, Ubuntu), Windows, VMware ESXi, Kubernetes |
| Software-stacks | MLNX_OFED, HPC-X, UFM, OpenMPI, MVAPICH, MPICH, NCCL, UCX, UCC |
| Veiligheid | IPsec, MACsec, TLS, beveiligde opstart, flash-codering, apparaatbevestiging |
Specificaties MCX75310AAS-HEAT
| Categorie | Detail |
|---|---|
| Productmodel | MCX75310AAS-HEAT |
| Productenfamilie | NVIDIA ConnectX-7 |
| Portconfiguratie | 1 * OSFP (200Gb/s NDR200 InfiniBand) |
| Host Interface | PCIe 5.0 x16 (tot 32 rijstroken), achterwaarts compatibel met PCIe 4.0 |
| Ondersteunde protocollen | InfiniBand (IBTA Spec 1.5), Ethernet (RoCE) |
| InfiniBand snelheden | NDR 200 Gbps, HDR 200 Gbps, EDR 100 Gbps, FDR 56 Gbps |
| Ethernet-snelheden | 200GbE, 100GbE, 50GbE, 25GbE, 10GbE |
| Vormfactor | PCIe HHHL, FHHL, OCP 3.0 |
| Interface technologieën | NRZ (10G, 25G), PAM4 (50G, 100G) |
| In-network computing | SHARP, MPI Tag Matching, collectieve operaties |
| Beveiligingsontladingen | IPsec, MACsec, TLS (AES-GCM 128/256-bit), Secure Boot |
| Virtualisatie | SR-IOV, VirtIO, Overlay Networks (VXLAN, GENEVE, NVGRE) |
| Precieze timing | IEEE 1588v2 (12 ns nauwkeurigheid), SyncE, PPS in/out |
| Versnelling van opslag | NVMe-oF, NVMe/TCP, SRP, iSER, NFS via RDMA, SMB Direct |
| Beheersinterfaces | NC-SI, MCTP (SMBus, PCIe), PLDM, SPDM, SPI, JTAG |
| Afstandsstarten | InfiniBand remote boot, iSCSI, UEFI, PXE |
| Werkomstandigheden | Standaard datacenteromgeving |
| Regulering | RoHS, CE, FCC, VCCI (zie NVIDIA-conformiteitsdocumentatie) |
| Inclusief accessoires | Hoogste beugel |
* De specificaties zijn gebaseerd op NVIDIA openbare documentatie en kunnen variëren.
Selectiegids
| SKU / model | Beschrijving | Havensnelheid | Aantal havens | Interface |
|---|---|---|---|---|
| MCX75310AAS-HEAT | ConnectX-7 NDR200 InfiniBand Adapter | 200 Gb/s | 1 * OSFP | PCIe 5.0 x16 |
| MCX75310AAS-NEAT | ConnectX-7 NDR400 InfiniBand Adapter | 400 Gb/s | 1 * OSFP | PCIe 5.0 x16 |
| MCX75310AAS-HEA | ConnectX-7 NDR200 InfiniBand Adapter (dual-port) | 200 Gb/s | 2 * OSFP | PCIe 5.0 x16 |
Voordelen
- Ultra-Low Latency:Hardware-afgeladen RDMA en in-netwerk computing minimaliseren communicatie overhead.
- Hoge doorvoer:PCIe 5.0 x16 en 200 Gb/s InfiniBand leveren extreme bandbreedte voor data-intensieve toepassingen.
- Bescherming van investeringen:Ondersteunt meerdere InfiniBand- en Ethernet-snelheden voor gemengde snelheidsomgevingen.
- Verbeterde beveiliging:Inline IPsec, MACsec en TLS offloads beveiligde gegevens in transit zonder CPU-impact.
- Omvattend ecosysteem:Volledig compatibel met NVIDIA UFM, HPC-X, MLNX_OFED en belangrijke Linux distributies.
Dienstverlening en ondersteuning
Hong Kong Starsurge Group Co., Limited biedt volledige levenscyclusondersteuning voor NVIDIA ConnectX-7 adapters:
- Pre-sales consulting:Adapter selectie, server compatibiliteit en weefselontwerp.
- Logistiek en levering:Wereldwijde verzending met tracking en douane.
- Technische ondersteuning:Driver installatie, firmware updates, en prestatie tuning.
- Opleiding:Hands-on workshops voor RDMA, RoCE en UFM administratie.
- Garantie:Standaard 1 jaar hardware garantie (verlengde opties beschikbaar).
Vaak gestelde vragen
Wat is NDR200?
NDR200 is een InfiniBand-gegevenssnelheid die 200Gb / s per poort levert. Het maakt deel uit van de NVIDIA Quantum-2 en Quantum-3-generaties en biedt een evenwicht tussen snelheid en kosten voor leaf- en spine-implementaties.
Is de MCX75310AAS-HEAT compatibel met PCIe 4.0 servers?
De adapter is PCIe 5.0 x16 en is achterwaarts compatibel met PCIe 4.0-slots, hoewel de bandbreedte kan worden beperkt tot PCIe 4.0-snelheden.
Kan deze adapter worden gebruikt met Ethernet-switches?
De adapter ondersteunt zowel InfiniBand als Ethernet-protocollen.
Wat is het verschil tussen MCX75310AAS-HEAT en MCX75310AAS-NEAT?
De HEAT-variant ondersteunt NDR200 (200Gb/s) terwijl de NEAT-variant NDR400 (400Gb/s) ondersteunt.
Ondersteunt de adapter GPUDirect?
Ja, het ondersteunt GPUDirect RDMA voor directe GPU-naar-GPU-communicatie en GPUDirect Storage voor versnelde gegevenstoegang vanaf opslagapparaten.
Voorzorgsmaatregelen en veiligheid
- ESD-bescherming:Gebruik ESD-aansluitbanden bij het hanteren van de adapter om elektrostatische ontlading te voorkomen.
- Installatie:Zorg ervoor dat de server is uitgeschakeld en losgekoppeld van wisselstroom voordat de adapter wordt geïnstalleerd.
- Luchtstroom:Zorg voor een voldoende luchtstroom om de adapter om oververhitting te voorkomen.
- Firmware-updates:Volg de aanbevolen procedures van NVIDIA voor firmware-updates om systeeminstabiliteit te voorkomen.
- Compatibiliteit:Controleer de servercompatibiliteit en de beschikbaarheid van PCIe-slots voordat u bestelt.
Over Hong Kong Starsurge Group Co., Limited
Starsurge is opgericht in 2008 en is een technologiegedreven leverancier van netwerkhardware, IT-diensten en systeemintegratieoplossingen.en zakelijke klanten wereldwijd. Met een ervaren verkoop- en technisch team leveren wij op maat gemaakte netwerkoplossingen - van adapters en switches tot IoT en aangepaste software - ondersteund door meertalige ondersteuning en wereldwijde levering.De klant voorop, kwaliteitsgericht en op innovatie gericht.
Compatibiliteitsmatrix
| NVIDIA-product | Compatibel met MCX75310AAS-HEAT | Notities |
|---|---|---|
| NVIDIA Quantum-3 Switches (Q3200-RA, Q3400-RA) | ✓ | Native XDR en NDR ondersteuning |
| NVIDIA Quantum-2 Schakelaars | ✓ | NDR- en HDR-ondersteuning |
| NVIDIA DGX / HGX-platformen | ✓ | GPUDirect RDMA en opslag |
| NVIDIA UFM 3.5 | ✓ | Volledig stofbeheer en telemetrie |
| HPE-servers | ✓ | HPE onderdeelnummer P45642-B22 |
| Servers van derden | ✓ | Standaard PCIe-slot vereist |
Checklijst van de koper
- PCIe slot:Zorg voor een beschikbare PCIe 5.0 x16-slot (of PCIe 4.0 x16 voor achterwaarts compatibiliteit).
- Kabel/transceiver:OSFP-to-OSFP- of OSFP-to-other-connectorkabels voor de doelschakelaar/NIC.
- Besturingssysteem:Controleer de ondersteuning voor het besturingssysteem (Linux, Windows, VMware).
- Rijder:Download en installeer de nieuwste MLNX_OFED- of Windows-stuurprogramma's van NVIDIA.
- Stoffenbeheer:Plan Subnet Manager (SM) -implementatie (gecentraliseerd of gedistribueerd).
- Koeling:Zorg voor een voldoende serverluchtstroom om de warmte van de adapter te verdrijven.
