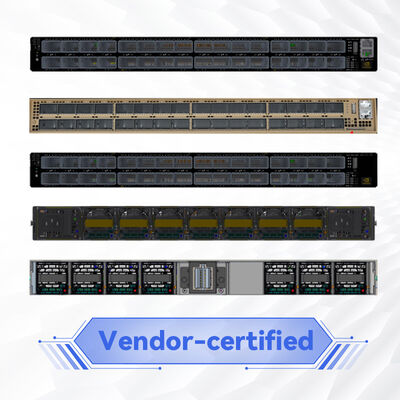

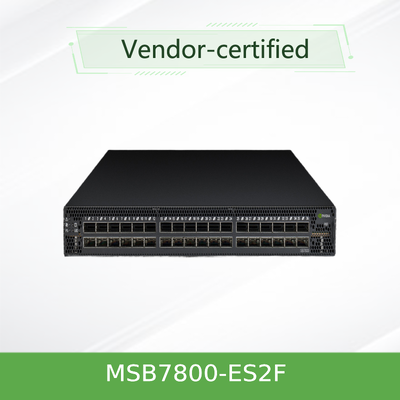

NVIDIA MSB7800-ES2F 100Gb/s InfiniBand Switch 36-poort EDR, 7.2Tb/s, 1U, P2C Airflow, extern beheerd
Productdetails:
| Merknaam: | Mellanox |
| Modelnummer: | MSB7800-ES2F |
| Document: | MSB7800.pdf |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 STKS |
|---|---|
| Prijs: | Negotiate |
| Verpakking Details: | Buitenste doos |
| Levertijd: | Op basis van inventarisatie |
| Betalingscondities: | T/T |
| Levering vermogen: | Levering door project/batch |
|
Gedetailleerde informatie |
|||
| Merk: | Mellanox | Modelnummer: | MSB7800-ES2F |
|---|---|---|---|
| Snelheid: | 100Gb/s per haven | Poorten: | 36 x QSFP28 |
| Naam: | MSB7800-ES2F de Hoge snelheid van de netwerkib Mellanox 100gb Schakelaar in Datumcentrum | Trefwoord: | Mellanox -netwerkschakelaar |
Productomschrijving
MSB7800-ES2F
Productoverzicht
De NVIDIA MSB7800-ES2F is een InfiniBand-switch met vaste configuratie, gebouwd op de Switch-IB 2 ASIC, ontworpen om te voldoen aan de extreme bandbreedte- en latentie-eisen van high-performance computing (HPC) en AI-workloads. Met 36 QSFP28-poorten die draaien op 100Gb/s EDR, biedt het een niet-blokkerende schakelstructuur die kan worden geschaald van kleine onderzoeksclusters tot grote bedrijfsdatacenters.
Deze extern beheerde variant (MSB7800-ES2F) is geoptimaliseerd voor omgevingen waar een gecentraliseerde subnetmanager (zoals OpenSM of NVIDIA UFM) de fabric control afhandelt, waardoor een laag stroomverbruik (normaal 122 W) en een 1U-ontwerp met hoge dichtheid worden geleverd. Het bevat NVIDIA SHARP-technologie om collectieve MPI-bewerkingen te versnellen, CPU-bronnen vrij te maken voor berekeningen en de voltooiingstijden van taken te verkorten.
Belangrijkste kenmerken
- ✓ 36 x EDR 100Gb/s-poorten in 1U
- ✓ 7,2 Tb/s totale niet-blokkerende doorvoer
- ✓ <90ns poort-tot-poort latentie
- ✓ 1+1 redundante, hot-swappable wisselstroomvoeding
- ✓ N+1 redundante hot-swappable ventilatoren
- ✓ 80 PLUS Gold+ & ENERGY STAR-gecertificeerd
- ✓ Adaptieve routering en congestiecontrole
- ✓ Achterwaarts compatibel met FDR (56Gb/s) en QDR (40Gb/s)
- ✓ MLNX-OS-software met dual-core x86 CPU
- ✓ Voldoet aan RoHS‑6 en EMC-gecertificeerd
Technologie: In-Network Computing
NVIDIA Scalable Hiërarchical Aggregation and Reduction Protocol (SHARP) verplaatst collectieve bewerkingen van de CPU naar het switchnetwerk, waardoor meerdere gegevensoverdrachten tussen eindpunten worden geëlimineerd. Dit vermindert de werkingstijd van de MPI en maakt CPU-bronnen vrij voor berekeningen.
Schakelaar-IB 2 ASIClevert geavanceerde functies: adaptieve routering, congestiecontrole, VL2VL-mapping en poortspiegeling. De x86 dual‑core Intel Celeron draait op MLNX‑OS voor compleet chassisbeheer.
Typische implementaties
- • Top-of-rack leaf-connectiviteit in HPC-clusters
- • Spine-leaf-topologieën voor AI en deep learning-stoffen
- • Enterprise-datacenters met krachtige opslag
- • Onderzoeks- en onderwijsomgevingen (natuurkunde, genomica, klimaat)
- • Financiële diensten voor handelsinfrastructuren met lage latentie
Verenigbaarheid
- •Hostadapters:ConnectX‑4, ConnectX‑5 EDR
- •Kabels:QSFP28 passief koper, actieve optische, optische modules
- •Beheer:OpenSM, NVIDIA UFM, MLNX‑OS
- •Achteruit:FDR (56Gb/s), QDR (40Gb/s) met geschikte transceivers
- •Subnetbeheerder:Extern beheerd (vereist hostgebaseerde SM)
Specificaties
Selectiegids – MSB7800-serie
Voordelen – Gebouwd voor schaal en efficiëntie
Doorvoersnelheid van 7,2 Tb/s en latentie van <90 ns voor data-intensieve workloads.
Normaal vermogen van 122 W, 80 PLUS Gold+ voedingen verminderen OPEX.
SHARP ontlast MPI-collectieven en verkort de voltooiingstijd van taken.
1+1 voedingen en hot-swappable ventilatoren voor hoge beschikbaarheid.
Achterwaarts compatibel met FDR/QDR; werkt met ConnectX‑4/5-adapters.
Service en ondersteuning
- • 1 jaar standaardgarantie (verlengd beschikbaar)
- • Technische ondersteuning via e-mail/telefoon
- • Firmware-upgrades en MLNX-OS-updates
- • RMA-services voor defecte eenheden
- • Wereldwijde logistiek en levering
Veelgestelde vragen
Wordt deze overstap intern beheerd?
Nee, MSB7800-ES2F wordt extern beheerd. Vereist een hostgebaseerde subnetmanager (OpenSM / UFM).
Kan ik de richting van de luchtstroom veranderen?
Nee, P2C (van voor naar achter) is vast. Kies -ES2R voor C2P-luchtstroom.
Ondersteunt het SHARP?
Ja, met Switch‑IB 2-firmware ≥ 15.1300.0126 en UFM-configuratie.
Welke kabels zijn compatibel?
QSFP28 passieve koperen, actieve optische en optische modules.
Voorzorgsmaatregelen
- • Controleer of de richting van de luchtstroom overeenkomt met uw rackkoelingstrategie.
- • Gebruik alleen NVIDIA-gekwalificeerde optica en kabels voor EDR-compatibiliteit.
- • Zorg ervoor dat Subnet Manager is geconfigureerd voordat u verbinding maakt met de fabric.
- • Bedrijfstemperatuurbereik: 0°C–45°C; zorg voor een goede ventilatie.
- • Deze schakelaar ondersteunt geen gelijkstroom – alleen wisselstroom.
Hong Kong Starsurge Group Co., Limited
Starsurge, opgericht in 2008, is een technologiegedreven leverancier van netwerkhardware, IT-diensten en systeemintegratieoplossingen. We bedienen klanten in de overheid, de gezondheidszorg, de productie, het onderwijs, de financiële sector en het bedrijfsleven over de hele wereld met switches, NIC's, draadloze toegangspunten, controllers, kabels en IoT-oplossingen. Ons ervaren verkoop- en technische team biedt meertalige ondersteuning, softwareontwikkeling op maat en wereldwijde levering – toegewijd aan betrouwbare kwaliteit en responsieve service.
Belangrijkste feiten
- •ASIC:Schakelaar-IB 2
- •Poorten:36 x QSFP28
- •Doorvoer:7,2 Tb/s
- •Latentie:<90 ns
- •SCHERP:Ja (collectieve ontlading)
- •Vermogen (type):122W
Compatibiliteitsmatrix
- •HCA's:ConnectX‑4, ConnectX‑5 EDR
- •Kabels:QSFP28 DAC / AOC / optiek
- •SM:OpenSM, UFM Enterprise
- •Achteruit:FDR (56G), QDR (40G)
- •Firmware:MLNX‑OS, SHARP‑klaar
Controlelijst voor kopers
- ✓ Bevestig de luchtstroom: P2C (MSB7800-ES2F) versus C2P
- ✓ Controleer de rackdiepte (standaarddiepte vereist)
- ✓ Controleer de voeding: alleen wisselstroom, 100‑240 V
- ✓ Plan Subnet Manager (externe host)
- ✓ Valideer de compatibiliteit van optica/kabels
