NVIDIA Quantum-2 MQM9790-NS2F 64-poort 400Gb/s InfiniBand Smart Switch 51.2Tb/s Doorvoer met SHARPv3 In-Network Acceleration voor AI en HPC Data Centers

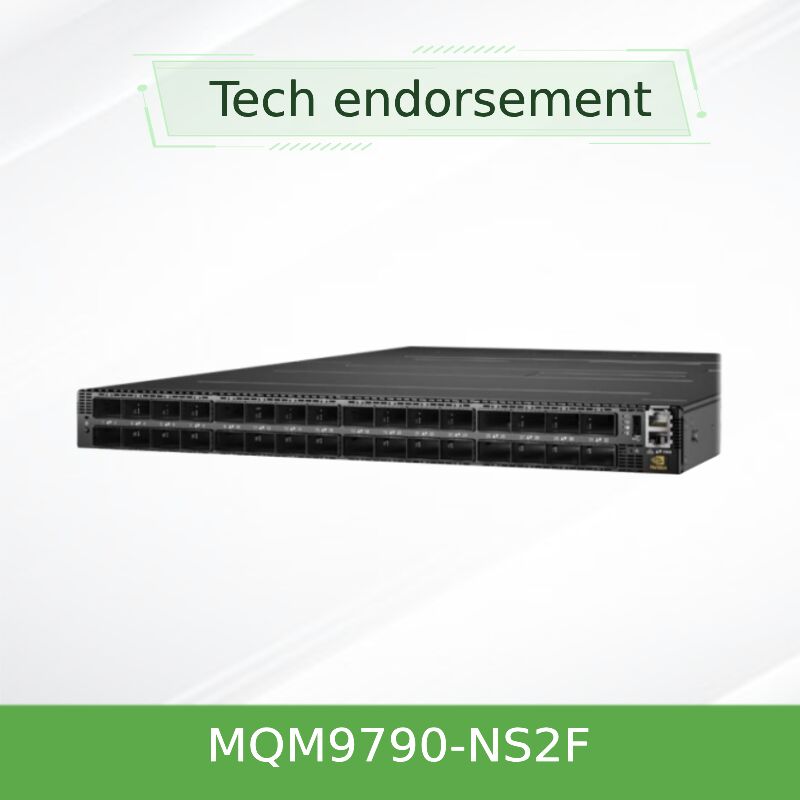

NVIDIA Quantum-2 MQM9790-NS2F 400Gb/s InfiniBand Smart Switch

Ongekende 64 poorten van 400Gb/s NDR InfiniBand in een 1U-vormfactor, leverend 51.2Tb/s totale doorvoer en 66.5 miljard pakketten per seconde met SHARPv3 in-netwerkversnelling voor extreme AI- en HPC-omgevingen.

• 64 niet-blokkerende 400Gb/s InfiniBand-poorten (32 OSFP-connectoren met radix met dubbele dichtheid)
• Geaggregeerde schakelcapaciteit: 51.2 Tb/s (twee-richtings)
• Derde generatie SHARP-technologie (SHARPv3) voor 32x hogere AI-versnelling
• Niet-beheerde SKU (MQM9790-NS2F) met een on-board subnetbeheerder met ondersteuning voor maximaal 2000 nodes
• P2C-luchtstroom, 1+1 redundante voedingsbronnen, 1U standaarddiepte, achterwaarts compatibel met HDR/EDR

Kenmerken

• 400 Gb/s NDR-prestaties:64 poorten met een snelheid van 400 Gb/s per poort met volledige bidirectionele bandbreedte en een zeer lage latentie.
• Double-Density 200G-modus:Port-split-technologie levert 128 poorten van 200 Gb/s op, ideaal voor dichte ToR-implementaties.
• SHARPv3 In-Network Computing:Hardwaregebaseerde gegevensaggregatie/reductie tijdens collectieve communicatie.
• Geavanceerde topologische ondersteuning:Fat Tree, SlimFly, DragonFly+, multidimensionale Torus, en adaptieve routing.
• Energie en ruimte geoptimaliseerd:80 PLUS Gold gecertificeerd, warm wisselbare ventilatoren, 1U chassis met voor-achter- of achter-voor koeling opties.

Technologie en normen

Gebaseerd op de NVIDIA Quantum-2 InfiniBand-architectuur, integreert de MQM9790-NS2FSHARPv3voor reducties in het netwerk,RDMA (Remote Direct Memory Access)Het programma ondersteunt de ontwikkeling van een programma voor het beheer van congestie en de ontwikkeling van een programma voor het beheer van congestie en het beheer van congestie.NDR 400Gb/sDe switch draait op MLNX-OS (ongeheerste versie is afhankelijk van externe UFM of OpenSM voor geavanceerd fabric management).

Werkingsbeginsel: In-Network Computing met SHARPv3

In tegenstelling tot conventionele schakelaars die alleen pakketten doorsturen, verricht de MQM9790-NS2F berekeningen op gegevens terwijl hij door het weefsel gaat.Het aggregeren en reduceren van gegevens voor collectieve transacties (e).g., all-reduce, barrier) bij draadsnelheid, waardoor het verkeer tussen eindpunten drastisch wordt verminderd. Dit maakt lineaire schaalbaarheid mogelijk voor AI-trainingclusters en HPC-simulaties.De ingebouwde x86 Coffee Lake i3 processor beheert stof initialisatie en topologie ontdekking, terwijl dataversnelling plaatsvindt in speciale hardware.

Toepassingen en inzet

• Exascale AI-training:Grote taalmodellen en deep learning vereisen enorme bandbreedte.
• High-Performance Computing (HPC):Klimaatmodellering, moleculaire dynamica en computationele vloeistofdynamica.
• De in punt 3.4.1 vermelde parameters zijn van toepassing op de volgende modellen:128-poort 200G-configuratie voor dichte serverconnectiviteit.
• Cloud en Enterprise Data Centers:High-throughput opslag (NVMe-oF), database versnelling.
• Onderzoeks- en regeringslaboratoria:Ultra-lage latentie stof voor wetenschappelijke ontdekkingen.

Technische specificaties en bestelopties

Opmerking: Alle modellen bevatten x86 Coffee Lake i3 CPU, 8GB DDR4, M.2 SSD 16GB, 1x USB 3.0, 1x I2C USB, 1x RJ45 (UART). Gewicht: ~ 14,5 kg. Kabels: OSFP passief/koper/actief optisch.

Voordelen en onderscheidende kenmerken

• versus Vorige generatie (QM8700):2.5x meer poorten (64 versus 40), 3.2x totale bandbreedte (51.2Tb/s versus 16Tb/s) en SHARPv3 die 32x hogere AI-versnelling levert.
• Versus concurrerende 400G switches:Geïntegreerde SHARPv3 verkort de voltooiingstijd van het werk; de 200G-modus met dubbele dichtheid verlaagt de netwerkniveaus en bespaart kosten.
• De dichtste ToR-oplossing:128 poorten van 200G in 1U ◄ ideaal voor racks met een hoge dichtheid.
• Energie proportioneel:Vermogensschaal met havenbenutting; ENERGY STAR-gecertificeerd.
• Naadloze compatibiliteit:Werkt met ConnectX-6/5/4 netwerkkaarten en bestaande bekabeling.

Dienstverlening en ondersteuning

We bieden volledige levenscyclus ondersteuning: 24/7 technisch advies, RMA-afhandeling en hulp ter plaatse.en integratie met bestaande InfiniBand stoffen. Alle eenheden hebben een garantie van 1 jaar (verlengbaar). Bestellingen worden binnen 24-48 uur verzonden vanaf onze 10M+ voorraad.

Vaak gestelde vragen (FAQ)

V: Is de MQM9790-NS2F compatibel met Mellanox ConnectX-6 netwerkschriften?

A:Ja, het ondersteunt volledig ConnectX-6 (HDR/EDR) en ConnectX-5/4.

V: Hoe werkt de 128-poort 200Gb/s modus?

A:Elke OSFP-connector bevat 8 lanes. Door een 400G-poort (8 lanes) op te splitsen in twee onafhankelijke 200G-verbindingen (4 lanes), wordt een nieuwe OSFP-connector geïnstalleerd.De switch verdubbelt het aantal poorten voor 200G-eindpunten  ideaal voor ToR met een hoge dichtheid.

V: Kan deze niet-beheerde switch een subnetmanager uitvoeren?

A:Voor geavanceerde functies zoals UFM, verbind een externe server met OpenSM of NVIDIA UFM.

V: Welke koelmogelijkheden zijn er?

A:De MQM9790-NS2F heeft een P2C (port-to-power/forward) luchtstroom.

V: Wat is het typische stroomverbruik bij 50% belasting?

A:Afhankelijk van het gebruik en de typen kabels varieert de typische vermogensafname van 250W tot 350W bij halve belasting.

Voorzorgsmaatregelen en notities inzake verenigbaarheid

• Luchtstroomrichting:Controleer of de koeling van het rack overeenkomt met uw model: P2C (MQM9790-NS2F) of C2P (MQM9790-NS2R).
• Stroomvoorziening:Invoerbereik 200-240V AC alleen (niet 100-127V).
• Kabels:Voor 400G, gebruik OSFP passief koper (tot 3m) of actieve optische modules.
• Operatieomgeving:Temperatuur 0°C~40°C, luchtvochtigheid 10%~85% niet-condenserend, hoogte ≤3050m. EMC conform CE, FCC, VCCI, ICES, RCM.
• Software:Externe subnetbeheerder/UFM wordt aanbevolen voor grootschalige stoffen.
