MMA4Z00-NS mellanox optische transceiver Compatibel 800G 2xSR4 OSFP PAM4 850nm 50m
Productdetails:
| Merknaam: | Mellanox |
| Modelnummer: | Mellanox Optische Zendontvanger mma4z00-NS |
| Document: | MMA4Z00-NS.pdf |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 STKS |
|---|---|
| Prijs: | Negotiate |
| Verpakking Details: | Buitenste doos |
| Levertijd: | Op basis van inventarisatie |
| Betalingscondities: | T/T |
| Levering vermogen: | Levering door project/batch |
|
Gedetailleerde informatie |
|||
| Voorwaarde: | Nieuw en origineel | Beschikbaarheid: | Voorraad |
|---|---|---|---|
| Technologie: | Infiniband en Ethernet | Maximale snelheid: | 800 GB/S |
| Lengte: | 50m | Temperatuurbereik: | 0 ° C tot +70 ° C |
| Naam: | Mellanox Optische transceiver MMA4Z00-NS Compatibel 800G 2XSR4 OSFP PAM4 850 Nm 50m Infiniband NDR-t | Sleutelwoorden: | Mellanox optische transceiver |
| Markeren: | Mellanox OSFP optische transceiver 800G,MMA4Z00-NS transceiver 2xSR4 PAM4,Mellanox 850nm-transceiver met garantie |
||
Productomschrijving

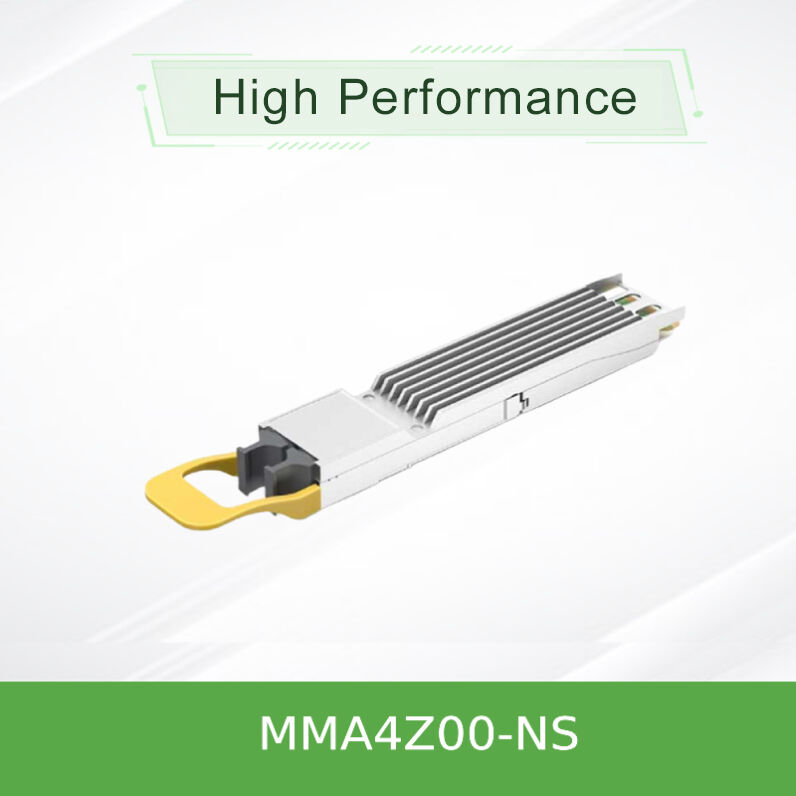

De NVIDIA MMA4Z00-NS 800Gb/s OSFP Twin-Port SR8 Optical Transceiver levert de definitieve oplossing voor netwerkkaarten met een hoge dichtheid en hoge bandbreedte voor AI- en HPC-datacenters van de volgende generatie.
De MMA4Z00-NS is niet alleen een netwerkkaart, het is een doorbraak op het gebied van dichtheid en efficiëntie.Het verdubbelt de poortdichtheid van schakelaars zoals het mq9700 platform.Dit maakt 64 poorten van 400G mogelijk in een 32-slots chassis, waardoor de rackruimte en de kabelcomplexiteit drastisch worden verminderd, terwijl zowel InfiniBand- als Ethernet-protocollen automatisch worden ondersteund.
- Dual-protocol ondersteuning:Automatisch activeren van InfiniBand of Ethernet firmware op basis van de host switch
- Hoge dichtheid:Twee 400G-poorten in één OSFP-slot, waardoor het gebruik van de schakelaarfaceplate maximaal wordt
- Prestaties:800G-aggregat (2x400G) met behulp van 100G-PAM4-modulatie per lijn over 8 VCSEL-kanaal
- Bereik:Maximaal 50 meter op OM4 multimode vezels, 30 meter op OM3 (met twee patch panels)
- Energiezuinig:Maximale vermogensafvoer van 17 W, bij een slaapstand met een laag vermogen van 2,0 W
- warm aansluitbaar:Volledig in overeenstemming met OSFP MSA- en CMIS 4.0-beheersnormen
- Flexible connectiviteit:Ondersteunt zowel rechte als 1: 2 splittervezelkabel voor 400G- of 200G-linkconfiguraties
- Form Factor & Management:Voldoet aan de OSFP MSA-specificatie Rev. 1.12 en de Common Management Interface Specification (CMIS) 4.0
- Modulatie:100Gbaud PAM4 (Pulse Amplitude Modulation 4-level) per elektrische en optische lijn
- Optische motor:850 nm VCSEL-arrays (Vertical-Cavity Surface-Emitting Laser) voor multimode-transmissie
- Sluiting:Gepatenteerde verticale oriëntatie van dubbele MPO-12/APC-connectoren (Angled Physical Contact) om in het twin-port-ontwerp te passen, waardoor terugslag tot een minimum wordt beperkt
- Diagnose:Omvattende digitale diagnostische monitoring (DDM) voor realtime monitoring van temperatuur, spanning, TX-bias en optisch vermogen per rijstrook
De transceiver werkt als een geavanceerde elektro-optische converter. Aan de gastheerzijde (bijv. een mq9700-switch) ontvangt hij 8 rijstroken van 100G-PAM4-elektrische signalen.twee identieke transceivermotoren verwerken elk vier banen.
Processtroom:Elektrische input (PAM4) → Driver & Laser Array (E/O Conversion) → 850nm Licht in Multimode Fiber → Remote Receiver (O/E Conversion) → Output Elektrisch Signal.
Om twee transceivers rechtstreeks aan te sluiten, is het mogelijk om een MPO-aansluiting met 12 vezels te gebruiken, maar slechts 8 vezels te activeren (4 voor verzenden, 4 voor ontvangen).Type B-crossovervezelkabels zijn vereist, die intern de Tx- en Rx-vezelparen uitwisselen om zenders correct met ontvangers uit te lijnen.

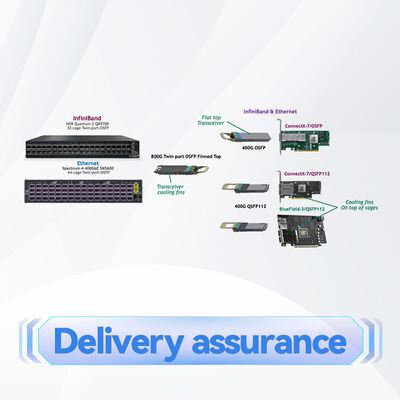

- Interconnectie van schakelaar naar schakelaar:Een 800G-link tussen twee switches of twee onafhankelijke 400G-links op afzonderlijke switches maken
- High-Density Server Connectivity:Verbind een schakelaar met meerdere NVIDIA ConnectX-7 adapters en/of BlueField-3 DPU's
- AI/GPU-clusterstof:Ideaal voor het bouwen van netwerken met lage latentie en hoge bandbreedte voor NVIDIA DGX H100-systemen en GPU-naar-GPU-communicatie via InfiniBand
- Consolidated Data Center Spine-Leaf:Maximale bandbreedte dichtheid in aggregatie en kernlagen van Ethernet stoffen
| Aantekening | Specificatie |
|---|---|
| Productmodel | MMA4Z00-NS (Vinnige top) |
| Vormfactor | OSFP Twin-Port |
| Geaggregeerd gegevenspercentage | 800 Gb/s (2 x 400 Gb/s) |
| Modulatie | 100G-PAM4 per lijn |
| Optische golflengte | 850 nm VCSEL |
| Maximaal bereik van de vezels (OM4) | 50 meter. |
| Type aansluiting | 2 x MPO-12/APC |
| Protocolondersteuning | NDR InfiniBand / 400 Gb Ethernet |
| Energieverbruik (max) | 17 Watt |
| Slechte stroommodus | < 2,0 Watt |
| Voedingsspanning | 3.3 V ± 5% |
| Temperatuur van de behuizing | 0°C tot +70°C |
| Laserveiligheidsklasse | Klasse 1M |
| Compatibele platformen | NVIDIA Quantum-2, Spectrum-4 switches (mq9700 serie) |
- Ongeëvenaarde havendichtheid:Verdubbelt het effectieve aantal 400G-poorten per schakelaarschassis in vergelijking met transceivers met één poort, waardoor een superieure CapEx- en rackruimte-efficiëntie wordt geboden
- Protocol Agiliteit:Een enkele SKU bedient zowel InfiniBand- als Ethernet-omgevingen, vereenvoudigt inventarisatie en biedt flexibiliteit voor de toekomst

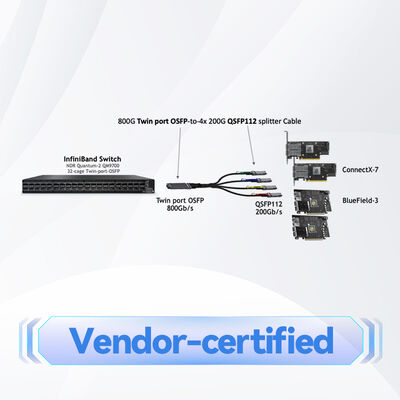

- Intelligente energiebeheer:Wanneer het wordt gebruikt met splitterkabels voor 200G-links, geeft het automatisch het netwerkkaart van het eindpunt een signaal om het vermogen van 8W tot 5,5W te verminderen, waardoor het totale systeemenergieverbruik wordt geoptimaliseerd
- NVIDIA end-to-end optimalisatie:Streng getest en gevalideerd binnen het ecosysteem van NVIDIA, zodat prestaties en betrouwbaarheid gegarandeerd zijn
- Verbeterd koelontwerp:De vleugel-top shell is speciaal ontworpen voor optimale thermische prestaties in hoge dichtheid, luchtgekoelde schakelaar omgevingen
Ondersteund door de tien jaar ervaring van ons bedrijf en een sterk technisch team, bieden we uitgebreide ondersteuning voor deze en andere premium netwerkkaartoplossingen:
- Garantie:De standaard garantie van de fabrikant is van toepassing.
- Beschikbaarheid:In voorraad met voorraad klaar voor verzending, ter ondersteuning van grote bestellingen
- Technische ondersteuning:24/7 klantadvies en technische bijstand na verkoop
- Integratiediensten:Deskundig advies over implementatie binnen NVIDIA en multi-vendor netwerkomgevingen
- Global Logistics:Betrouwbare verzending met een nauwkeurige levering
Compatibiliteit:Controleer de compatibiliteit van de host switch (bijv. mq9700 serie). Gebruik alleen met door NVIDIA aanbevolen OSFP kooien.
Typ van de vezels:Gebruik OM3 of OM4 multimode vezels. Zorg ervoor dat de vezelpolariteit correct is met behulp van Type-B crossover kabels voor directe transceiver-to-transceiver-links.
Handhaving:Zorg ervoor dat MPO-connectoren schoon zijn met goedgekeurde gereedschappen voordat ze worden ingebracht om besmetting te voorkomen, een belangrijke oorzaak van linkfouten.De ESD-voorzorgsmaatregelen (elektrostatische ontlading) moeten tijdens de behandeling worden nageleefd.
Milieu:Werk binnen het gespecificeerde temperatuurbereik (0°C tot 70°C).
Laserveiligheid:Dit is een laserproduct van klasse 1M. Staar niet in open optische diafragma's of gebruik geen optische instrumenten om de straal te bekijken.
Vermogensequencering:De module kan warm worden aangesloten, maar zorgt ervoor dat het stroomvermogen en de aarding van het gastheerstelsel voldoen aan de specificaties om schade te voorkomen.
