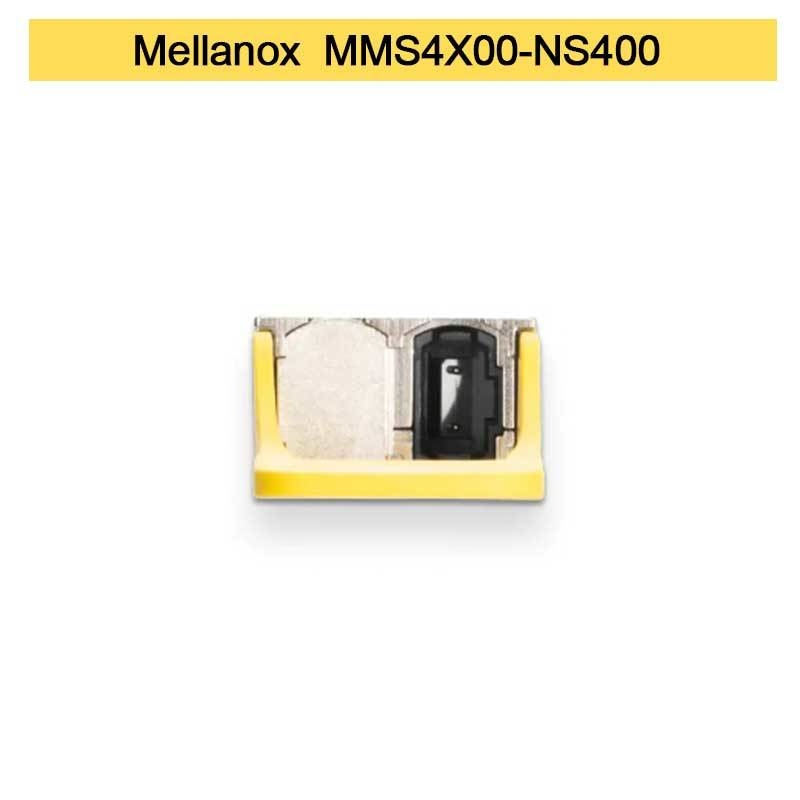

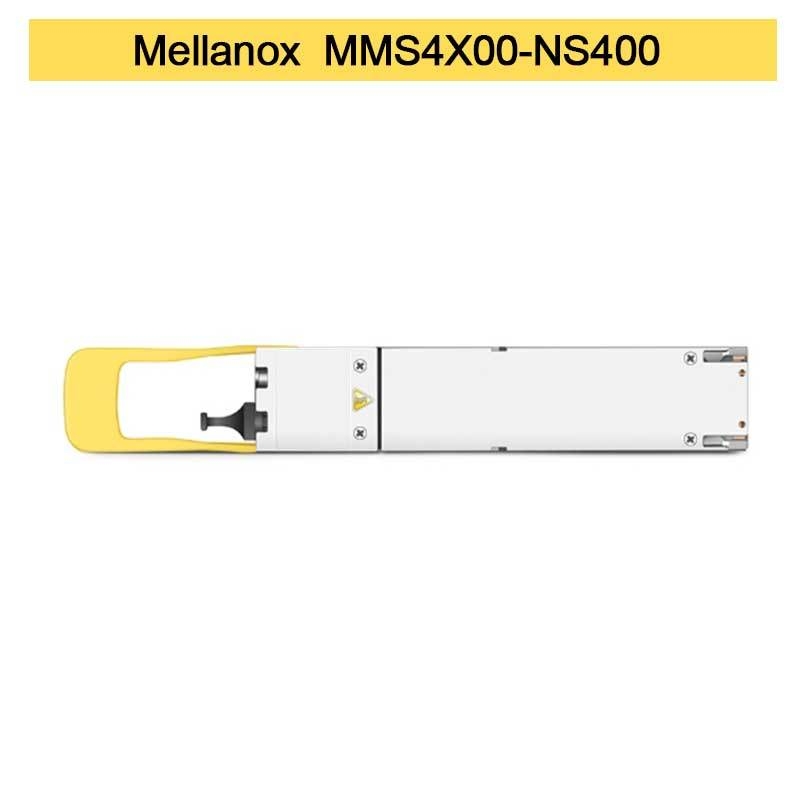

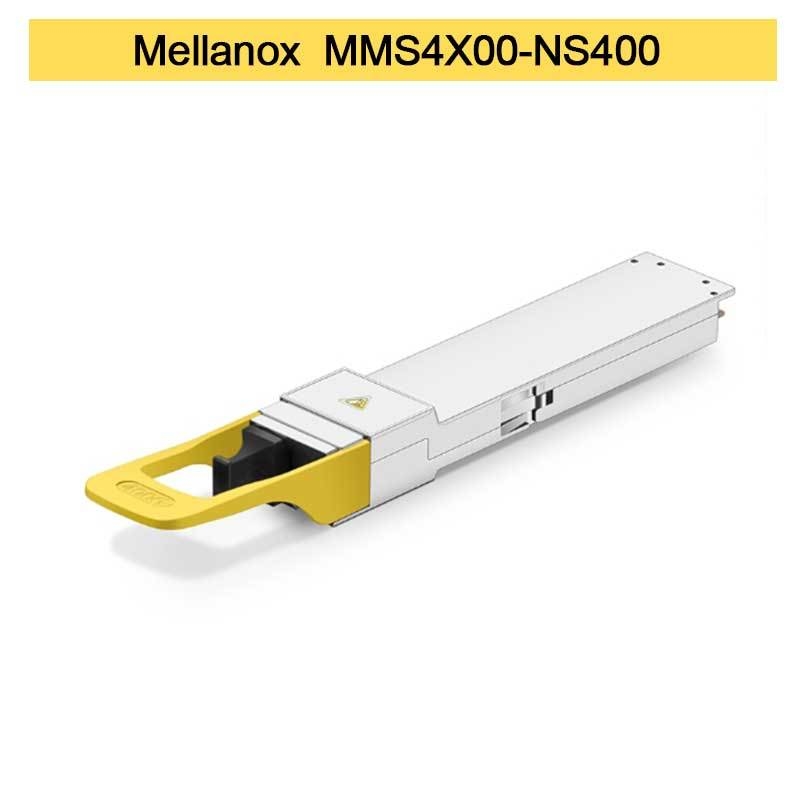

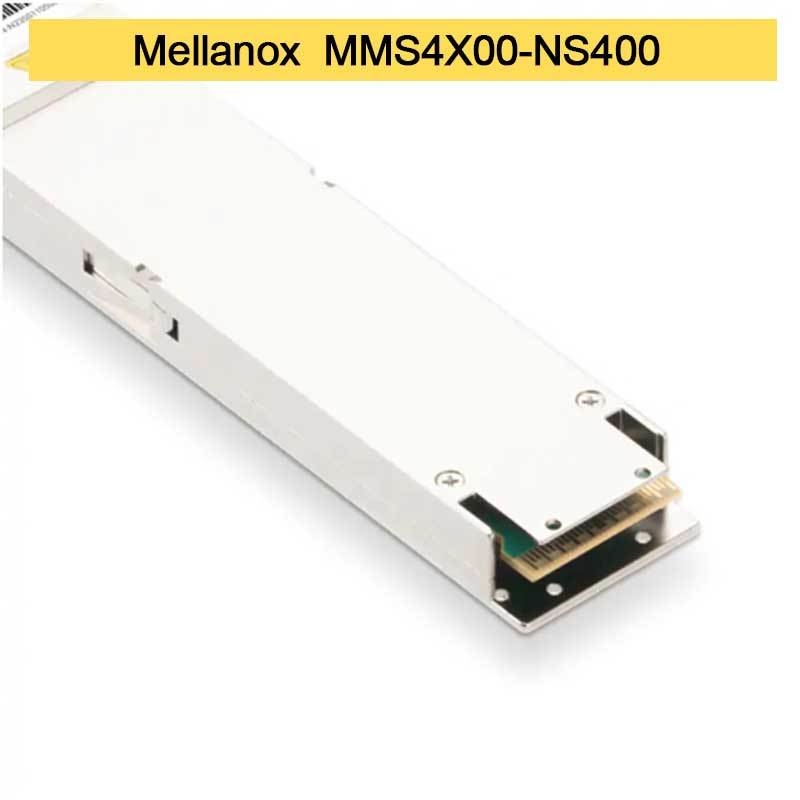

MMS4X00-NS400 400Gb/s OSFP DR4 Single Mode Optical Transceiver

1. Productoverzicht

De NVIDIA® MMS4X00-NS400 is een high-performance, single-port OSFP optische transceiver ontworpen voor de volgende generatie 400Gb/s datacenter infrastructuur.Deze DR4-module (4-kanaals Datacenter Reach) maakt gebruik van enkelmodusvezeltechnologie met 100G-PAM4-modulatie per lijn, met een betrouwbare transmissie tot 100 meter. Met een plat ontwerp voor optimaal thermisch beheer in ConnectX-7 adapterkooien,Deze transceiver past zich automatisch aan zowel InfiniBand NDR als 400GbE Ethernet-protocollen aanIn tegenstelling tot een standaard-netwerk, biedt het een uitzonderlijke flexibiliteit voor hogesnelheidsnetwerkomgevingen.passieve glasvezelkabel, deze actieve zender bevat geavanceerde signaalverwerking en diagnostische mogelijkheden.

2. Belangrijkste kenmerken

• 400Gb/s gegevenssnelheid (4x 100G-PAM4-kanalen)
• Tot 100 m bereik op enkelmodusvezel (SMF)
• OSFP-vormfactor met platte top
• enkel MPO-12/APC-optische connector
• 1310nm EML-lasertechnologie
• Dual-speed-operatie: 400 Gbit/s (4 kanalen) of 200 Gbit/s (2 kanalen)
• Maximaal vermogenverbruik: 9W (400G), 5,5W (200G)
• Uitgebreide digitale diagnostische monitoring (DDM)
• Warm aansluitbaar en RoHS-conform
• Laserproduct van klasse 1 gecertificeerd

3Kerntechnologie en normen

Dit is gevorderd.Optische glasvezelkabelDe transceiver maakt gebruik van 1310nm External Modulation Laser (EML) technologie en PAM4 modulatie om een hoge gegevensdichtheid te bereiken.en OSFP MSA Rev.. 1.12De module beschikt over een CMS 4.0-compatibele beheerinterface en ondersteunt adaptieve equalization, waardoor de signaalintegriteit wordt gewaarborgd onder verschillende linkomstandigheden.De MPO-12/APC-connector met hoekige poets minimaliseert terugspiegeling, het onderscheidt het van conventionele UPC-connectoren die worden gebruikt met ouderepassieve glasvezelkabeloplossingen.

4Werkingsbeginsel

De transceiver zet vier elektrische banen van 53,125 GBd PAM4-signalen van de host om in optische signalen met behulp van geïntegreerde EML-lasers.Deze optische signalen worden verzonden via vier speciale vezels in de MPO-12 connector via een-modeOptische glasvezelkabelOp de ontvanger wordt het optische signaal door de fotodioden omgezet in elektrisch signaal.en uitgang nadruk om te compenseren voor kanalenDe module detecteert automatisch de aangesloten vezelconfiguratie.met een snelheid van 400 Gb/s met vierkante verbinding of met een snelheid van 200 Gb/s wanneer slechts twee kanalen via splitterkabels zijn verbonden.

5. Toepassingsscenario's

• ConnectX-7 400Gb/s NIC naar Quantum-2/InfiniBand NDR-switchverbindingen
• High-performance computing (HPC) en AI/ML clusterinterconnecties
• 400GbE back-leaf datacenter netwerkarchitectuur
• Hyperscale datacenter en cloudinfrastructuur
• Netwerken voor opslaggebieden waarvoor verbindingen met een hoge bandbreedte vereist zijn

6. Technische specificaties

7Voordelen en verkooppunten

• Protocolflexibiliteit:Automatisch detecteren en aanpassen aan zowel InfiniBand NDR als 400GbE Ethernet-protocollen zonder configuratie.
• Dual-Speed Intelligence:Automatisch vermindert tot 200 Gb/s bij gebruik van 1: 2 splitterkabels, waardoor het energieverbruik met bijna 40% wordt verminderd.

• Uitgebreide DDM biedt real-time monitoring van temperatuur, spanning, TX/RX-vermogen en biasstroom per rijbaan voor proactief onderhoud.
• Verbeterde betrouwbaarheid:Strenge NVIDIA-tests en kwaliteitscontrole zorgen voor superieure prestaties en levensduur in vergelijking met alternatieve optische oplossingen.

8. Service en ondersteuning

Deze transceiver wordt ondersteund door NVIDIA's kwaliteitsborging en technische ondersteuning.Ons technisch team biedt 24/7 advies voor integratie ondersteuning en probleemoplossingWe zijn een geautoriseerde distributeur voor echte NVIDIA netwerkcomponenten, waaronder deze high-performanceOptische glasvezelkabeltransceiveroplossing.

9. Vaak gestelde vragen

V: Wat is het verschil tussen DR4- en FR4-optische transceivers?
A: DR4-transceivers gebruiken parallelle enkelmodusvezel met MPO-connectoren voor bereik tot 500 m, terwijl FR4 CWDM-technologie over duplexvezel gebruikt voor bereik tot 2 km.DR4 is meestal kosteneffectiever voor toepassingen binnen datacenters.

V: Kan deze transceiver worden gebruikt met zowel single-mode als multi-mode vezels?
A: Nee, de MMS4X00-NS400 is speciaal ontworpen voor toepassingen met enkelmodusvezel.Gebruik altijd de goedgekeurde enkelmodusOptische glasvezelkabel.

V: Hoe werkt de tweesnelheidsfunctie?
A: Wanneer de transceiver is aangesloten met een 1: 2-splitterkabel (zoals de MFP7E40-serie), detecteert de transceiver automatisch dat er slechts 2 kanalen zijn aangesloten en vermindert de werking tot 200 Gb/s-modus,gelijktijdig verlagen van het stroomverbruik van 9W tot 5W.5W.

10Voorzorgsmaatregelen

• Gebruik altijd door NVIDIA aanbevolen MPO-12/APC-crossoverkabels (MFP7E30-serie) voor optimale prestaties.
• Zorg voor een goede reiniging van de MPO-connectoren voordat ze worden geïnstalleerd om besmetting te voorkomen die 80% van de verbindingsproblemen veroorzaakt.
• Vermeng geen APC (groene) connectoren met UPC (blauwe) connectoren, omdat deze niet compatibel zijn.
• Werk binnen het gespecificeerde temperatuurbereik van 0 °C tot 70 °C voor betrouwbare prestaties.
• Dit laserproduct van klasse 1 is onder normale bedrijfsomstandigheden veilig, maar mag niet worden ontmanteld.
• Handhaving van de zender en de bijbehorendepassieve glasvezelkabelmet voorzichtigheid om schade aan de optische interfaces te voorkomen.
