Optische transceivermodule 200G QSFP56 SR4 YOC 3M AOC kabel 200G QSFP56 SR4 tot 2x100G PAM4 modulatie en DDM-ondersteuning
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | own |
| Certificering: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| Modelnummer: | 200G QSFP56 SR4 YOC 3M |
| Document: | 200G QSFP56 SR4 YOC 3M.pdf |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 50 stks |
|---|---|
| Prijs: | Face to face/bulk price |
| Verpakking Details: | Buitenste doos |
| Levertijd: | Spotgoederen 3-7 dagen; Aanpassing 2-4 weken |
| Betalingscondities: | T/t |
| Levering vermogen: | Levering door project/batch |
|
Gedetailleerde informatie |
|||
| Naam: | optische transceivermodule | Model nr.: | CC-PII110L-xD |
|---|---|---|---|
| Prestatie: | SR van 10G SFP+ | Snelheid: | 10g |
| Specificatie: | 400*265*100 mm | Heet-pluggable: | Ja |
| Voedingsspanning: | 3.3 V | Bedrijfstemperatuur: | Commercieel 0–70 ° C; 10G biedt industriële –40-85 ° C optie. |
| Management / diagnostiek: | Snelle snelheid: CMI's Rev 5.0+ met I²C; 10G: SFF-8472 DDM met I²C. | Toepassingen: | Data-center Ethernet, HPC/Infiniband NDR, Cloud/Backbone & Metro, Access & Aggregation. |
| Naleving / milieu: | CE/FCC/UL/TUV/ROHS | Voorwaarde: | Nieuw |
| Markeren: | 200G QSFP56 SR4 optische transceivermodule,PAM4-modulatie-optische transceivermodule,AOC-kabeloptische transceivermodule |
||
Productomschrijving

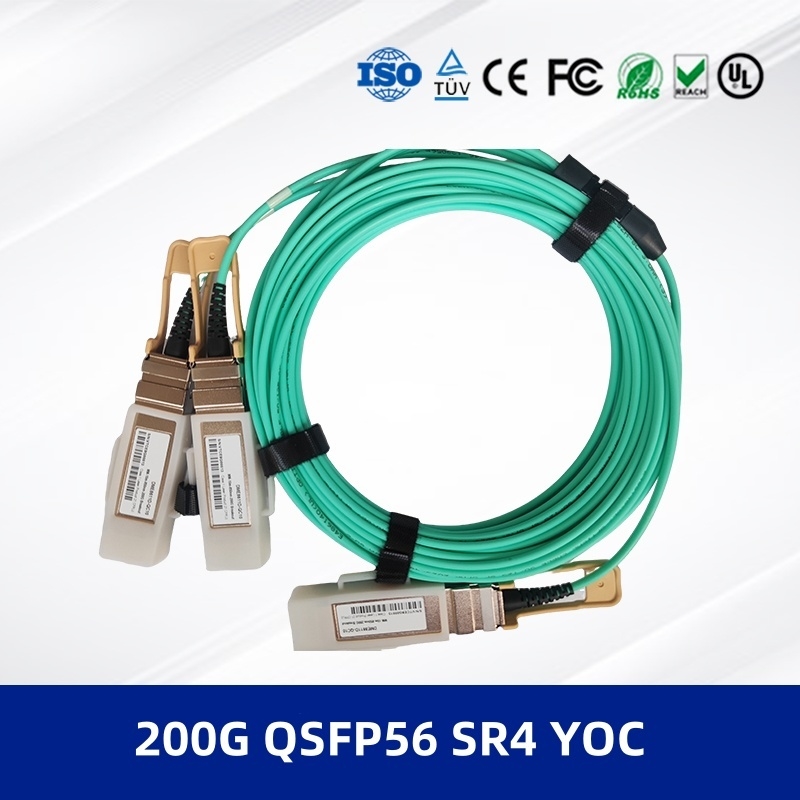

200G QSFP56 SR4 YOC 3M Productoverzicht
De200G QSFP56 SR4 naar 2xQSFP56 SR2 Active Optical Cable (AOC) is een hoogwaardige breakout-oplossing ontworpen voor datacenters van de volgende generatie en snelle netwerkomgevingen. Het splitst efficiënt een enkele 200G-poort in twee onafhankelijke 100G-kanalen, wat flexibiliteit en schaalbaarheid biedt voor moderne netwerkarchitecturen. Deze optische transceivermodule integreert geavanceerde VCSEL- en fotodiode-arrays om betrouwbare, energiezuinige en high-bandwidth connectiviteit via multimode vezels te garanderen.
200G QSFP56 SR4 YOC 3M Belangrijkste kenmerken
- Breakout-ontwerp: één 200G QSFP56 SR4 naar twee 100G QSFP56 SR2 connectoren
- PAM4-modulatie die tot 53,125 Gbps per kanaal ondersteunt
- Geïntegreerde 850 nm VCSEL-zender- en PIN-fotodiode-ontvangstarrays
- Digital Diagnostic Monitoring (DDM) voor real-time prestatiebewaking
- Hot-pluggable met laag stroomverbruik: <4W (200G-uiteinde), <3W (100G-uiteinde)
- Voldoet aan RoHS 2.0 en industrienormen
200G QSFP56 SR4 YOC 3M Technologie & Normen
Deze optische module voldoet aan IEEE 802.3cd, InfiniBand HDR, SFF-8679 en CMIS 4.0 / SFF-8636 specificaties. Het gebruikt PAM4-modulatietechnologie om hoge datasnelheden te bereiken met verbeterde signaalintegriteit en een lager stroomverbruik in vergelijking met NRZ-modulatie.
Werkingsprincipe
De AOC zet elektrische signalen om in optische signalen met behulp van VCSEL-arrays aan de zenderkant. De optische signalen worden via multimode vezels verzonden en aan de ontvangerkant weer omgezet in elektrische signalen via fotodiode-arrays. De breakout-functionaliteit maakt het mogelijk om één 200G-poort twee afzonderlijke 100G-verbindingen aan te sturen, wat flexibele connectiviteitsopties biedt.
200G QSFP56 SR4 YOC 3M Toepassingen
- Data center interconnects en spine-leaf architecturen
- Cloud computing en hyperscale datacenters
- High-performance computing (HPC) en InfiniBand HDR-systemen
- Enterprise networking en storage area networks (SAN)
Specificaties
| Parameter | Waarde |
|---|---|
| Datasnelheid | 200G (4x50G PAM4) naar 2x100G |
| Golflengte | 850 nm |
| Max. afstand | Tot 30 m over OM4 MMF |
| Stroomverbruik | <4W (200G-uiteinde), <3W (100G-uiteinde) |
| Bedrijfstemperatuur | 0°C tot 70°C |
Bestelinformatie
| Modelnummer | Lengte |
|---|---|
| CC-AOC-Q2Q1-01C | 1 m |
| CC-AOC-Q2Q1-03C | 3 m |
| CC-AOC-Q2Q1-05C | 5 m |
| CC-AOC-Q2Q1-07C | 7 m |
| CC-AOC-Q2Q1-10C | 10 m |
Voordelen
- Lagere latentie en hogere bandbreedte in vergelijking met DAC-kabels
- Lichtgewicht en flexibel voor eenvoudig kabelbeheer
- Betere EMI-immuniteit en elektrische isolatie
- Toekomstbestendig ontwerp dat opkomende 800g osfp upgrade paden ondersteunt
Service & Ondersteuning
Wij bieden een garantie van 3 jaar, wereldwijde verzending en 24/7 technische ondersteuning. Ons team biedt integratiebegeleiding en compatibiliteitsverificatie om een naadloze implementatie te garanderen.
Veelgestelde vragen
V: Is deze AOC compatibel met 200G-switches van grote merken?
A: Ja, het is ontworpen om compatibel te zijn met standaard QSFP56-poorten en ondersteunt interoperabiliteit met meerdere leveranciers.
V: Wat is de maximale breakout-lengte?
A: Het breakout-punt varieert per kabellengte. Een kabel van 3 m heeft bijvoorbeeld een breakout-gedeelte van 1 m.
V: Kan deze optische transceivermodule worden gebruikt in InfiniBand HDR-systemen?
A: Ja, het voldoet aan de InfiniBand 4x HDR-normen.
Voorzorgsmaatregelen
- Buig de kabel niet verder dan een radius van 30 mm.
- Zorg voor schone connectoren om signaalverlies te voorkomen.
- Werk binnen de gespecificeerde temperatuur- en vochtigheidsbereiken.
- Controleer de compatibiliteit van het hostapparaat vóór de installatie.
Bedrijfsintroductie

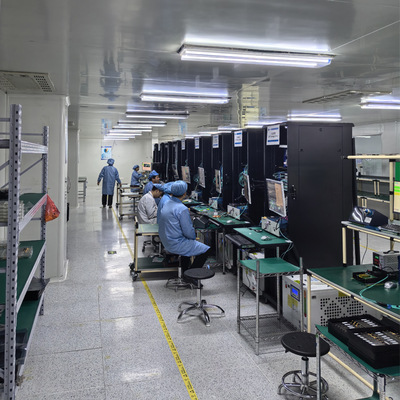

Met meer dan tien jaar ervaring in de branche exploiteren we een grote productiefaciliteit die wordt ondersteund door een sterk technisch team. We bedienen een wereldwijde klantenkring met een breed scala aan netwerkproducten, waaronder originele switches, netwerkadapters, draadloze toegangspunten en kabels van toonaangevende merken zoals Mellanox, Ruckus, Aruba en Extreme. Onze uitgebreide inventaris stelt ons in staat om producten in grote hoeveelheden tegen concurrerende prijzen te leveren. We bieden 24 uur per dag klantenservice en technische ondersteuning, waardoor een betrouwbare levering en professionele assistentie worden gegarandeerd.
