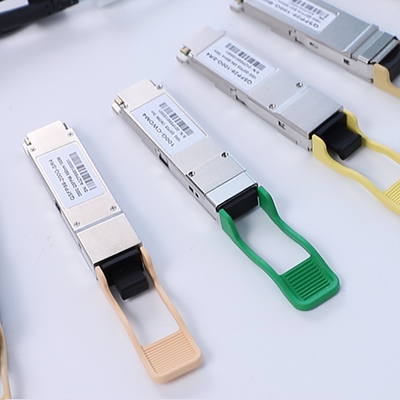

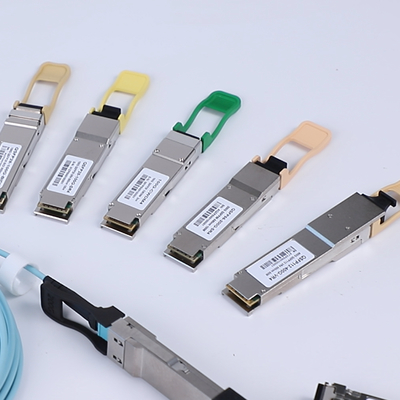

200G QSFP56 SR4 CDR-optische transceivermodule 100m op Om4 / 70m op Om3 Fiber High-Performance Computing Interconnect voor datacenters
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | own |
| Certificering: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| Modelnummer: | 200G QSFP56 SR4 CDR |
| Document: | 200G QSFP56 SR4 CDR.pdf |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | Face to face/bulk price |
| Verpakking Details: | Buitenste doos |
| Levertijd: | Spotgoederen 3-7 dagen; Aanpassing 2-4 weken |
| Betalingscondities: | T/t |
| Levering vermogen: | Levering door project/batch |
|
Gedetailleerde informatie |
|||
| Naam: | Optische transceivermodule | Model nr.: | CC-QRR110M-SD |
|---|---|---|---|
| Prestatie: | 200G QSFP56 SR4 CDR | Snelheid: | 200 g |
| Specificatie: | 400*265*100 mm | Hot-pluggable: | Ja |
| Voedingsspanning: | 3.3 V | Bedrijfstemperatuur: | Commercieel 0–70 ° C; 10G biedt industriële –40-85 ° C optie. |
| Management / diagnostiek: | Snelle snelheid: CMI's Rev 5.0+ met I²C; 10G: SFF-8472 DDM met I²C. | Toepassingen: | Data-center Ethernet, HPC/Infiniband NDR, Cloud/Backbone & Metro, Access & Aggregation. |
| Naleving / milieu: | CE/FCC/UL/TUV/ROHS | Voorwaarde: | Nieuw |
Productomschrijving
200G QSFP56 SR4 CDR Productoverzicht
De Optische Transceiver Module CC-QRR110M-SD is een hoogwaardige QSFP56-transceiver met een vormfactor, ontworpen voor 200G Ethernet-toepassingen. Het ondersteunt 4x53,125 Gb/s datasnelheden met behulp van PAM4-modulatie, en levert betrouwbare transmissie tot 100 m over OM4 multimode vezel. Deze optische module is ontworpen voor datacentermilieu's die hoge bandbreedte, laag stroomverbruik en robuuste prestaties vereisen.
200G QSFP56 SR4 CDR Belangrijkste Kenmerken
- Hot-pluggable QSFP56 vormfactor
- 4x26,5625 GBd lanes met PAM4-modulatie
- Bereik tot 70 m op OM3 en 100 m op OM4 MMF
- Enkele 3,3V voeding, max. verbruik 4W
- Bedrijfstemperatuur: 0°C tot +70°C
- MPO-12 connector interface
- RoHS-conform
200G QSFP56 SR4 CDR Technologie & Normen
Deze Optische Transceiver Module voldoet aan IEEE 802.3cd voor 200GBASE-SR4 Ethernet, SFF 8679 voor mechanische en elektrische specificaties, en ondersteunt CMIS 4.0 of SFF8636 voor beheerfunctionaliteit. Het maakt gebruik van geavanceerde 850nm VCSEL- en PIN-fotodiode-arraytechnologie om snelle data-integriteit en lage bitfoutpercentages te garanderen.
Werkingsprincipe
De module zet vier elektrische lanes om in optische signalen met behulp van VCSEL-arrays. Elke lane werkt op 26,5625 GBaud met behulp van PAM4-modulatie. Aan de ontvangerzijde zet een PIN-fotodiode-array inkomende optische signalen terug om in elektrische data. Geïntegreerde CDR (Clock and Data Recovery) circuits zorgen voor signaalintegriteit en minimaliseren jitter.
200G QSFP56 SR4 CDR Toepassingen
- 200G Ethernet switches en routers
- Datacenter spine-leaf architecturen
- High-performance computing clusters
- Cloud infrastructuur interconnects
- Storage area networks (SAN)
Specificaties
| Parameter | Min | Typ | Max | Eenheid |
|---|---|---|---|---|
| Datasnelheid per Lane | 26,5625 | - | 26,5625 | GBd |
| Golflengte | 840 | 850 | 860 | nm |
| Tx Vermogen (per lane) | -6,5 | - | 4 | dBm |
| Rx Gevoeligheid (OMA) | -6,5 | - | - | dBm |
| Stroomverbruik | - | - | 4 | W |
Voordelen
- Lager stroomverbruik in vergelijking met concurrerende optische modules
- Verbeterde signaalintegriteit met geïntegreerde CDR-technologie
- Breed bedrijfstemperatuurbereik geschikt voor datacenters
- Volledige naleving van internationale normen die interoperabiliteit garanderen
- Ontworpen voor switching-omgevingen met hoge dichtheid
Service & Ondersteuning
Wij bieden een garantie van 3 jaar op alle Optische Transceiver Module producten. Technische ondersteuning is 24/7 beschikbaar via e-mail en telefoon. Aangepaste configuratie en kortingen voor bulkbestellingen zijn beschikbaar. De levertijd voor standaard bestellingen is 3-5 werkdagen.
FAQ
Wat is de maximale afstand die wordt ondersteund?
Deze optische module ondersteunt tot 70 m op OM3 en 100 m op OM4 multimode vezel.
Is het compatibel met Cisco/Juniper/Arista switches?
Ja, het is ontworpen om vendor-agnostisch te zijn en voldoet aan MSA-normen voor brede compatibiliteit.
Wat is het stroomverbruik?
Het maximale stroomverbruik is 4W bij volledige werking.
Voorzorgsmaatregelen
- Vermijd blootstelling aan statische elektriciteit; gebruik ESD-bescherming tijdens de hantering.
- Koppel de stekker niet los terwijl het apparaat is ingeschakeld.
- Zorg ervoor dat de vezelconnectoren schoon zijn om signaalverlies te voorkomen.
- Werk binnen de gespecificeerde temperatuur- en vochtigheidsbereiken.
- Gebruik alleen compatibele MPO-12 APC-vezelkabels.
Bedrijfsintroductie

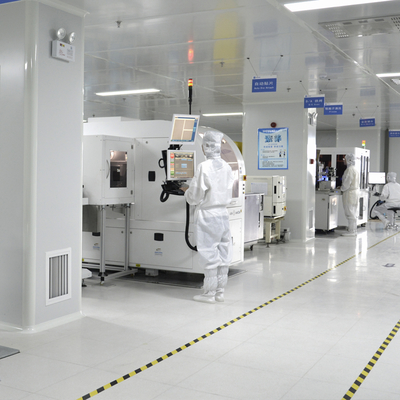

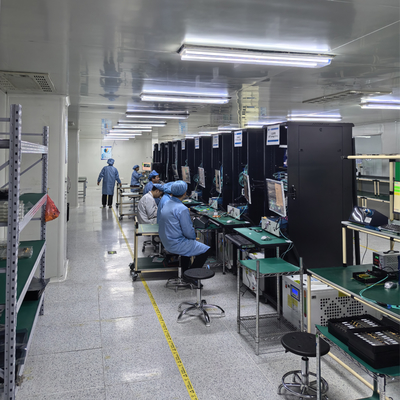

Met meer dan tien jaar ervaring in de branche, exploiteert ons bedrijf een grote productiefaciliteit die wordt ondersteund door een sterk technisch team. We hebben een uitgebreide klantenkring opgebouwd en aanzienlijke expertise verzameld, waardoor we concurrerende prijzen en hoogwaardige service kunnen bieden. Wij zijn geautoriseerde distributeurs voor toonaangevende merken zoals Mellanox, Ruckus, Aruba en Extreme. Ons productportfolio omvat gloednieuwe netwerkswitches, netwerkadapters, draadloze access points, draadloze controllers en kabels. Met een inventaris ter waarde van meer dan $10 miljoen leveren we een breed scala aan producten in grote hoeveelheden. We bieden 24/7 klantenservice en technische ondersteuning om de klanttevredenheid te garanderen. Onze professionele verkoop- en technische teams hebben een sterke reputatie opgebouwd in de wereldmarkt.
