Optische transceivermodule 200G QSFP56 SR4 AOC 3m kabel voor 200G Ethernet OM4 MMF, laag vermogen, CMIS-compatibel

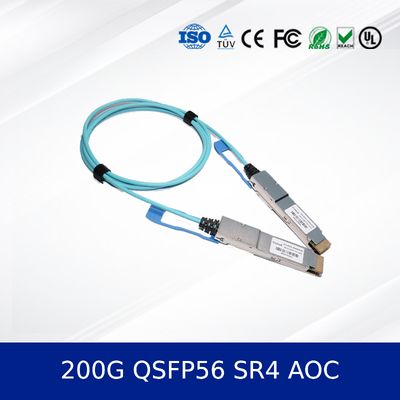

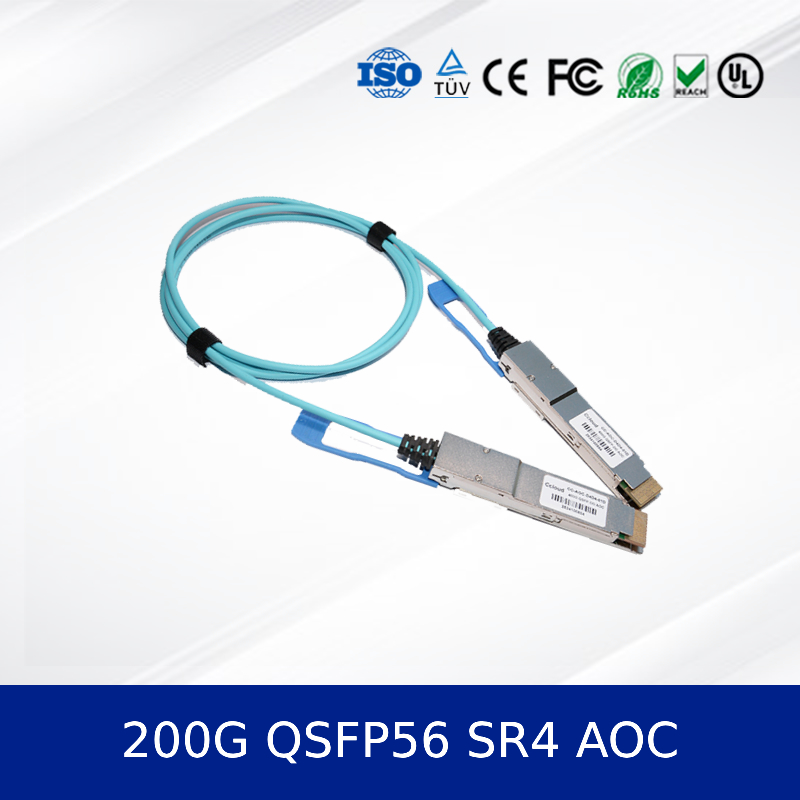

200G QSFP56 SR4 AOC 3m

Lever hoge snelheid, betrouwbare connectiviteit voor datacenters en high-performance computing (HPC) met onze200G QSFP56 SR4 AOC 3mActieve optische kabel (AOC).Optische transceivermoduleDe oplossing is ontworpen voor efficiëntie en prestaties in veeleisende omgevingen.

Belangrijkste verkooppunten

• Warm aansluitbare QSFP56-vormfactor voor gemakkelijke inzet en onderhoud.
• Ondersteunt 200Gbps gegevenssnelheid (4x50G PAM4) via multi-mode vezels.
• Bereik van maximaal 100 m op MMF OM4 en 70 m op MMF OM3.
• Laag stroomverbruik, meestal minder dan 4 W per poort.
• Voldoen aan de industriestandaarden, waaronder QSFP56 MSA, SFF-8636 en IEEE 802.3cd.

Productoverzicht

De200G QSFP56 SR4 AOCis ontworpen voor korteafstands, hoge snelheid datacommunicatieverbindingen. Het integreert vier onafhankelijke full-duplexkanalen, elk werkend bij 26,56 GBaud (53,125 Gbps met PAM4-codering),met een totale bandbreedte van 200 GbpsDit.optische moduleis een ideale oplossing voor de vervanging van grotere koperkabel, met een langere bereik, een hogere bandbreedte-dichtheid en een superieure immuniteit tegen elektromagnetische interferentie (EMI).

200G QSFP56 SR4 AOC 3m Kenmerken

• warm aansluitbare QSFP56-vormfactor.
• 4 kanalen parallelOptische transceivermodule.
• 850 nm VCSEL-systeemzender en PIN-fotodetector-systeemontvanger.
• Ingebouwde CDR (Clock and Data Recovery) op zowel zend- als ontvangkanalen.
• Laag stroomverbruik: < 4 W typisch.
• Digitale diagnostische monitoring (DDM) via I2C-interface.
• RoHS-compatibel.

Technologie

Deze AOC maakt gebruik van PAM4 (Pulse Amplitude Modulation 4-level) modulatietechnologie,effectief verdubbelen van de gegevensdoorvoer in vergelijking met traditionele NRZ-modulatie zonder verhoging van de bandbreedtevereistenHet voldoet aan de QSFP56 MSA, IEEE 802.3cd 200GBASE-SR4 Ethernet-standaard en CMIS (Common Management Interface Specification) versie 4.0De elektrische interface is 200GAUI-4.

Werkingsbeginsel

De AOC functioneert door elektrische signalen om te zetten in optische signalen voor overdracht via een ingebedde multimoodvezelkabel.De zenderzijde gebruikt een VCSEL-array (Vertical-Cavity Surface-Emitting Laser) om inkomende elektrische differentiële signalen (TX1P/N tot TX4P/N) om te zetten in lichtpulsenDeze pulsen reizen door de vezels. Aan de ontvanger eind detecteert een PIN fotodiode array de lichtpulsen en zet ze terug in elektrische differentiële signalen (RX1P/N naar RX4P/N).Geïntegreerde CDR-circuits aan beide uiteinden zorgen voor signaalintegriteit en timingherstel.

Toepassingen

• Datacentrum-ruggengraat-interconnecties.
• High-Performance Computing (HPC) clusters.
• Kunstmatige intelligentie (AI) en machine learning
• Netwerkinfrastructuur binnen opslagnetwerken (SAN).
• Verbinding van ToR-schakelaars met servers of andere schakelaars.

Het is compatibel met belangrijke merken van switches en adapters die de QSFP56-form factor en 200G Ethernet- of InfiniBand-HDR-protocollen ondersteunen.

Specificaties en selectiegids

Technische specificaties

Informatie over bestellingen

Voordelen

• Superieur bereik en bandbreedte:Biedt langere afstanden (tot 100m) en een hogere bandbreedte in vergelijking met passieve DAC's, die meestal beperkt zijn tot kortere afstanden (<5m).
• EMI-immuniteit:Optische vezels zijn immuun voor elektromagnetische interferentie en zorgen voor een stabiele gegevensoverdracht in elektrisch lawaaierige omgevingen.
• Verminderd gewicht en bulk:Dunner en lichter dan gelijkwaardige koperkabel, waardoor de luchtstroom wordt verbeterd en het beheer van de kabels in hoogdichte rekken wordt vergemakkelijkt.
• Laag vermogen:Het verbruikt minder stroom dan actieve koperoplossingen voor afstanden van meer dan een paar meter, wat bijdraagt tot lagere bedrijfskosten (OPEX) en koelere datacenters.
• Bescherming van investeringen:DeOptische transceivermoduleontwerp, vergelijkbaar met de toekomst800 g osfpde technologieën, zorgt voor compatibiliteit en schaalbaarheid.

Dienstverlening en ondersteuning

We staan achter onze producten met een uitgebreid servicepakket, inclusief een standaard beperkte garantie, betrouwbare doorlooptijden voor bestellingen en toegang tot technisch advies voor de verkoop.Ons supportteam is beschikbaar om u te helpen met integratieproblemen en optimale prestaties te garanderen binnen uw specifieke netwerkomgeving.

Vaak gestelde vragen (FAQ)

V1: Wat is het verschil tussen deze AOC en een DAC (Direct Attach Copper Cable)?

A: AOC's maken gebruik van glasvezel, waardoor er langer bereik (tot 100m), immuniteit tegen EMI en minder gewicht is.zijn zwaarder, en kan gevoelig zijn voor EMI.

V2: Is deze AOC compatibel met 100G QSFP28-poorten?

A: De fysieke connector is ontworpen voor QSFP56-poorten.het vereist voornamelijk een QSFP56-poort voor 200G-operatieControleer altijd de compatibiliteitslijsten van de schakelaar/adapter.

V3: Wat is het typische stroomverbruik van deze kabel?

A: Het typische stroomverbruik is minder dan 4 W, waardoor het een energiezuinige keuze is voor installaties met een hoge dichtheid.

Q4: Kan ik deze AOC gebruiken met OM5-vezels?

A: Ja, deze AOC is compatibel met OM5-multimodevezels en kan de maximale gespecificeerde afstand van 100 m bereiken.

Voorzorgsmaatregelen

• Handhaving:Vermijd het buigen van de kabel verder dan de minimale buigradius (30 mm) om blijvende schade aan de interne vezels te voorkomen.
• Compatibiliteit:Controleer de compatibiliteit met uw specifieke switch, router of adapter model voordat u koopt.
• Milieu:Gebruik en bewaar de kabel binnen de aangegeven temperatuur- en vochtigheidsbereiken om de betrouwbaarheid en levensduur te waarborgen.
• Reiniging:Houd de optische connectoren schoon en bescherm ze tegen stof wanneer ze niet worden gebruikt.
• Elektrostatische ontlading (ESD):Gehoorzaam de standaard ESD-voorzorgsmaatregelen tijdens de behandeling om schade aan de interne elektronica te voorkomen.

Inleiding van het bedrijf

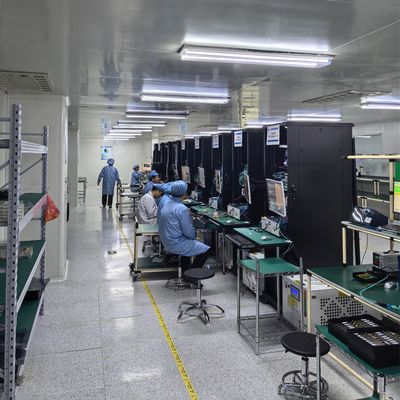

Met meer dan een decennium ervaring in de industrie, werkt ons bedrijf vanuit een grootschalige productiefaciliteit ondersteund door een robuust technisch engineering team.We hebben een solide reputatie opgebouwd door een gevarieerde wereldwijde klantenkring te bedienen met kwalitatief hoogwaardige netwerkoplossingen.
