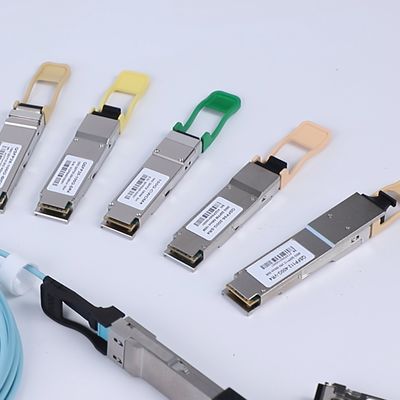

Hoge snelheid optische transceiver module 100G QSFP28 CWDM4 2km voor backbone & metro, toegang & aggregatie
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | own |
| Certificering: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| Modelnummer: | 100G QSFP28 CWDM4 2km |
| Document: | CC-QKKCC0L-SD_100G QSFP28 ...28.pdf |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 50 stks |
|---|---|
| Prijs: | Face to face/bulk price |
| Verpakking Details: | Buitenste doos |
| Levertijd: | Spotgoederen 3-7 dagen; Aanpassing 2-4 weken |
| Betalingscondities: | T/t |
| Levering vermogen: | Levering door project/batch |
|
Gedetailleerde informatie |
|||
| Name: | Optical Transceiver Module | Model NO.: | CC-PII110L-xD |
|---|---|---|---|
| Performance: | 100G QSFP28 CWDM4 2km | Speed: | 100G |
| Specification: | 400*265*100mm | Hot-pluggable: | Yes |
| Supply Voltage: | 3.3 V | Operating Case Temperature: | Commercial 0–70 °C; 10G offers industrial –40–85 °C option. |
| Management / Diagnostics: | High-speed: CMIS Rev 5.0+ with I²C; 10G: SFF-8472 DDM with I²C. | Applications: | Data-center Ethernet, HPC/InfiniBand NDR, cloud/backbone & metro, access & aggregation. |
| Compliance / Environmental: | CE/FCC/UL/TUV /RoHS | Condition: | New |
| Markeren: | 2km 100G QSFP28 CWDM4,2km Optische Zendontvangermodule |
||
Productomschrijving

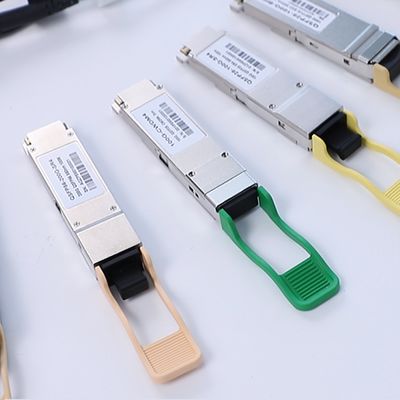

100G QSFP28 CWDM4 Optische Transceiver – 2 km Bereik, 4x25G, DDM Ondersteuning
1. Productoverzicht
De 100G QSFP28 CWDM4 Optische Transceiver (CC-QKKCC0L-SD) is een hoogwaardige, hot-pluggable optische module ontworpen voor 100 Gigabit Ethernet-toepassingen. Hij voldoet aan de CWDM4 MSA standaard en ondersteunt gegevensoverdracht tot 2 km over single-mode fiber (SMF). De transceiver maakt gebruik van vier CWDM-banen in het 1270–1330nm-bereik en beschikt over digitale diagnostische monitoring (DDM) voor real-time prestatiebewaking. Hij is ideaal voor datacenters, bedrijfsnetwerken en high-performance computing-omgevingen.
2. Belangrijkste Kenmerken
- Datasnelheid: 4x25,78125 Gbps (100G Ethernet)
- Bereik: Tot 2 km over single-mode fiber
- Golflengtes: 1271nm, 1291nm, 1311nm, 1331nm
- Stroomverbruik: ≤3,5W
- Bedrijfstemperatuur: 0°C tot 70°C
- Hot-pluggable QSFP28-vormfactor
- Digitale Diagnostische Monitoring (DDM)
- RoHS-conform
3. Technologie & Normen
De transceiver is gebaseerd op CWDM-technologie en voldoet aan:
- 100G CWDM4 MSA Specificatie
- IEEE 802.3bm 100GBASE-LR4
- QSFP28 MSA Hardware Rev 4.1
- IEC 60825-1 Laser Veiligheidsklasse 1
- RoHS 6/6 Conformiteit
4. Werkingsprincipe
De module zet vier elektrische banen van 25,78125 Gbps om in vier CWDM optische signalen met behulp van ongekoelde distributed feedback (DFB) lasers. De optische signalen worden gemultiplexed in een enkele vezel voor transmissie. Aan de ontvangerzijde scheidt een demultiplexer de golflengtes, die vervolgens worden omgezet in elektrische signalen door PIN-fotodiodes. Geïntegreerde CDR-circuits zorgen voor signaalintegriteit over de 2 km link.
5. Toepassingen
- Data center interconnects en backbone
- High-speed Ethernet switches en routers
- Server- en storage area networks (SAN)
- High-performance computing clusters
- Netwerk load balancers en hubs
6. Specificaties
| Parameter | Waarde | Eenheid |
|---|---|---|
| Datasnelheid | 4x25,78125 | Gbps |
| Max. Afstand | 2 | km |
| Golflengtes | 1271/1291/1311/1331 | nm |
| Stroomverbruik | ≤3,5 | W |
| Voedingsspanning | 3,3 | V |
| Bedrijfstemperatuur | 0 tot +70 | °C |
| Connector | Dual LC | - |
| DDM Ondersteuning | Ja | - |
7. Voordelen & Verkooppunten
- Kosteneffectief alternatief voor 100G LR4-oplossingen
- Ongekoelde CWDM-technologie vermindert het stroomverbruik
- Uitgebreide digitale diagnostiek voor real-time monitoring
- Breed bedrijfstemperatuurbereik voor gebruik in datacenters
- Volledige naleving van CWDM4 MSA zorgt voor interoperabiliteit
8. Service & Ondersteuning
Alle transceivers worden geleverd met een garantie van 5 jaar en levenslange technische ondersteuning. We bieden wereldwijde verzending met DHL/FedEx-opties. Aangepaste etikettering en compatibiliteitstests zijn beschikbaar voor bulkbestellingen.
9. FAQ
V: Wat is het verschil tussen CWDM4 en LR4?
A: CWDM4 gebruikt coarse wavelength division multiplexing met bredere kanaalafstand, waardoor het kosteneffectiever is voor 2 km-toepassingen in vergelijking met LR4.
V: Ondersteunt deze transceiver digitale diagnostiek?
A: Ja, het biedt volledige DDM-functionaliteit voor het bewaken van temperatuur, spanning, TX-vermogen, RX-vermogen en laser biasstroom.
V: Welk type vezel is vereist?
A: Single-mode fiber (SMF) met OS2-specificatie wordt aanbevolen voor optimale prestaties.
10. Voorzorgsmaatregelen
- Gebruik alleen met single-mode fiber (SMF)
- Vermijd het buigen van de vezel voorbij de minimale buigradius
- Houd optische connectoren schoon om signaaldegradatie te voorkomen
- Neem ESD-voorzorgsmaatregelen in acht tijdens hantering en installatie
- Niet gebruiken boven de maximaal toegestane temperatuur
11. Bedrijfsintroductie

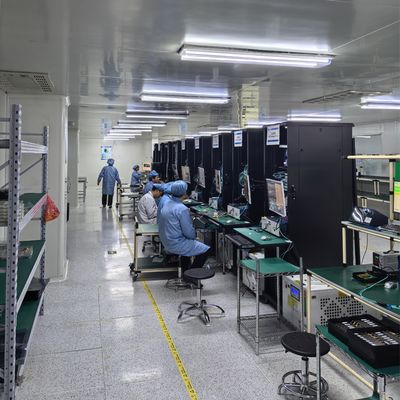

starsurge heeft meer dan 10 jaar ervaring in de optische transceiver-industrie. Wij zijn gespecialiseerd in de productie van hoogwaardige netwerkkaarten, optische transceivers en netwerkapparatuur. Onze producten worden wereldwijd gebruikt in datacenters, bedrijfsnetwerken en telecommunicatie-infrastructuur. We houden grote voorraadniveaus aan en bieden concurrerende prijzen met uitgebreide technische ondersteuning.
