Ethernet High-Performance 200G QSFP56 SR4 DSP-optische transceivermodule Nieuw
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | own |
| Certificering: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| Modelnummer: | 200G QSFP56 SR4 DSP |
| Document: | 200G QSFP56 SR4 DSP.pdf |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | Face to face/bulk price |
| Verpakking Details: | Buitenste doos |
| Levertijd: | Spotgoederen 3-7 dagen; Aanpassing 2-4 weken |
| Betalingscondities: | T/t |
| Levering vermogen: | Levering door project/batch |
|
Gedetailleerde informatie |
|||
| Naam: | Optische transceivermodule | Model nr.: | CC-QSFP02SR4-12C |
|---|---|---|---|
| Prestatie: | 200G QSFP56 SR4 DSP | Snelheid: | 200 g |
| Specificatie: | 400*265*100 mm | Hot-pluggable: | Ja |
| Voedingsspanning: | 3.3 V | Bedrijfstemperatuur: | Commercieel 0–70 ° C; 10G biedt industriële –40-85 ° C optie. |
| Management / diagnostiek: | Snelle snelheid: CMI's Rev 5.0+ met I²C; 10G: SFF-8472 DDM met I²C. | Toepassingen: | Data-center Ethernet, HPC/Infiniband NDR, Cloud/Backbone & Metro, Access & Aggregation. |
| Naleving / milieu: | CE/FCC/UL/TUV/ROHS | Voorwaarde: | Nieuw |
Productomschrijving
200G QSFP56 SR4 optische transceivermodule ¢ High-Speed Data Center Connectivity met betrouwbare prestaties
1. Productoverzicht

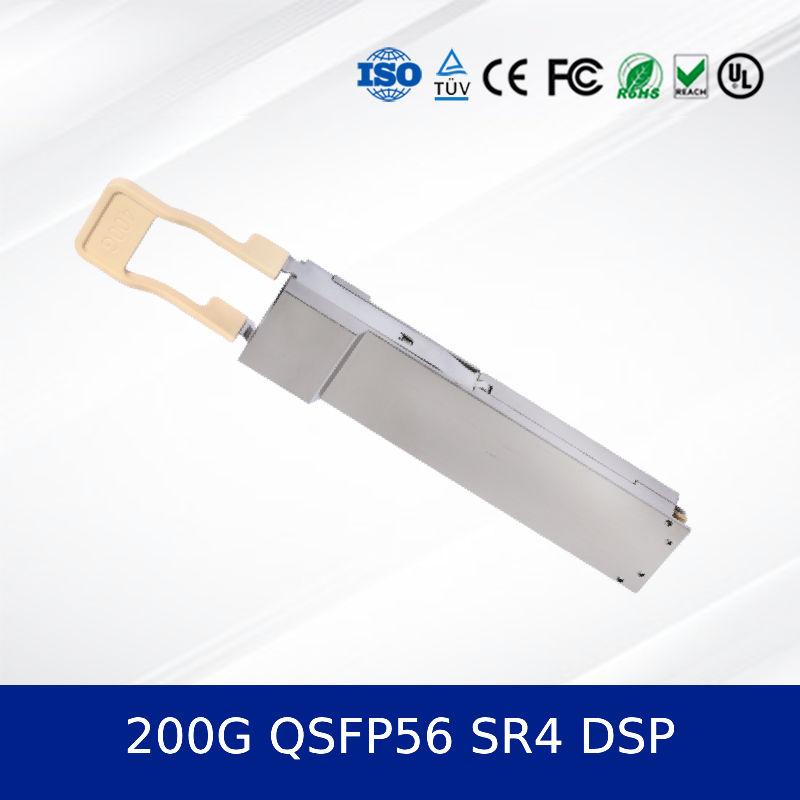

De200G QSFP56 SR4Optical Transceiver Module (Model: CC-QSFP02SR4-12C) is een high-performance, warm aansluitbare glasvezeloplossing die is ontworpen voor datacenters met een hoge bandbreedte en high-performance computertoepassingen.Het ondersteunt 4 onafhankelijke kanalen die op 26.56 GBaud per lijn, met een totale gegevenssnelheid van 200G over OM4 multimode vezels voor afstanden tot 100 meter. Voldoet aan industriestandaarden, waaronder SFF-8679 en CMIS 5.0, zorgt deze optische transceivermodule voor betrouwbare interoperabiliteit en een superieure signaalintegriteit.
2. 200G QSFP56 SR4 Sleutelkenmerken
- 4-kanaals parallelle optische interface met geïntegreerde CDR
- warm aansluitbare QSFP56-vormfactor
- maximaal 100 m op MMF OM4 en 70 m op MMF OM3
- 850 nm VCSEL- en PD-arraytechnologie
- Laag stroomverbruik bij een typische voedingsstroom van 1180 mA
- Ondersteunt PAM4-modulatie
- MPO-12 APC-connectorinterface
- Conform CMIS 5.0 en QSFP-DD Hardware Rev5.1
3. Kerntechnologieën en normen
Deze optische transceivermodule maakt gebruik van geavanceerde 850nm VCSEL- en fotodiode-arraytechnologie, PAM4-modulatie en geïntegreerde klok- en dataherstel (CDR) -circuits.0, QSFP-DD MSA en IEC-laserveiligheidstandaarden, die zorgen voor robuuste en compliant prestaties in veeleisende omgevingen.
4Werkingsbeginsel
De200G QSFP56 SR4De module zet elektrische signalen om in optische signalen via een VCSEL-array. Elk van de vier banen werkt op 26,56 GBaud met behulp van PAM4-modulatie.een PIN-fotodiode-array en een transimpedantieversterker (TIA) die inkomende optische signalen omzetten in elektrische uitgangenEen geïntegreerde MCU beheert digitale besturingsfuncties, waaronder I2C-communicatie, initialisatie en werking op lage energie.
5. Toepassingen
- Interconnecties van datacenters en back-leaf architecturen
- Clusters voor high-performance computing (HPC)
- Cloudinfrastructuur en bedrijfsnetwerken
- Netwerken voor opleiding op het gebied van AI en machine learning
6. 200G QSFP56 SR4 Specificaties
| Parameter | Min. | Type | Maximaal | Eenheid |
|---|---|---|---|---|
| Gegevenspercentage per rijstrook | - | 26.56 | - | GBaud |
| Werktemperatuur | 0 | 25 | 70 | °C |
| Voedingsspanning | 3.135 | 3.3 | 3.465 | V |
| Tx Uitgangsvermogen | - Zes.5 | - | 4 | dBm |
| Gevoeligheid van de ontvanger | - Acht.4 | - | 4 | dBm |
7Voordelen
- Hogere dichtheid en lager vermogen per bit in vergelijking met vorige generaties
- Betere TDECQ-prestaties voor betere signaalintegrititeit
- Ontworpen voor compatibiliteit met belangrijke switch- en routerplatforms
- Robuuste constructie en strenge tests zorgen voor betrouwbaarheid op lange termijn
8. Service en ondersteuning
We bieden een uitgebreide garantie, snelle levering en 24/7 technische ondersteuning.Bulk order kortingen en op maat gemaakte etiketteringsopties zijn beschikbaar.
9. Vaak gestelde vragen
V: Wat is de maximale afstand die door deze optische transceivermodule wordt ondersteund?
A: Het ondersteunt maximaal 100m op OM4 en 70m op OM3 multimode vezels.
V: Is deze module compatibel met QSFP28-poorten?
A: Terwijl het elektrisch compatibel is, moet u controleren of het gastheerstelsel 200G-snelheden en MPO-12-connectiviteit ondersteunt.
V: Ondersteunt het digitale diagnostische monitoring (DDM)?
A: Ja, via de I2C-interface en CMIS 5.0 conformiteit.
10Voorzorgsmaatregelen
- Vermijd blootstelling aan statische elektriciteit.
- Niet loskoppelen tijdens het gebruik om schade aan de zender te voorkomen.
- Zorg ervoor dat de MPO-connectoren schoon zijn om degradatie van de optische verbinding te voorkomen.
- Voldoet aan de veiligheidsnormen van klasse 1.
11. Inleiding van het bedrijf

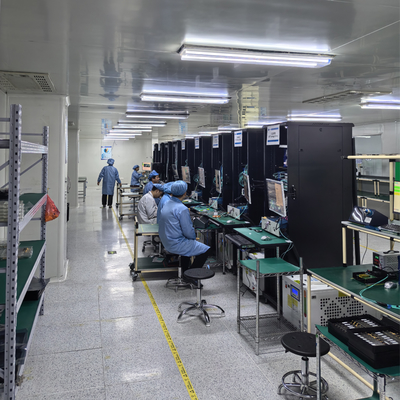

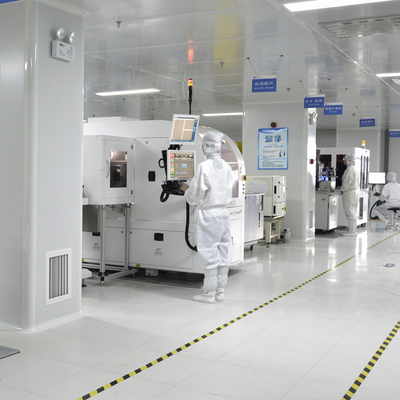

Met meer dan een decennium ervaring in de industrie, hebben we een grootschalige productiefaciliteit ondersteund door een sterk technisch team.We bedienen een wereldwijde klantenkring met een breed scala van originele gloednieuwe netwerkproductenOnze voorraad bedraagt meer dan 10 miljoen stuks.De Commissie heeft de Commissie verzocht om een verslag uit te brengen over de resultaten van de onderzoeksprocedure.We zijn een geautoriseerde distributeur voor toonaangevende merken zoals Mellanox, Ruckus, Aruba en Extreme.
