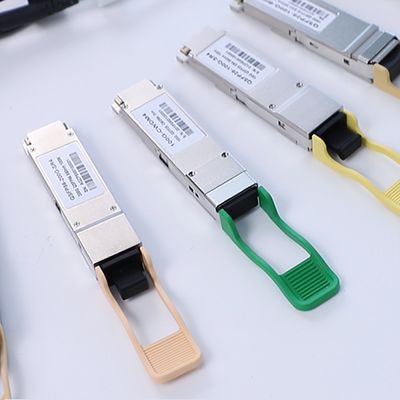

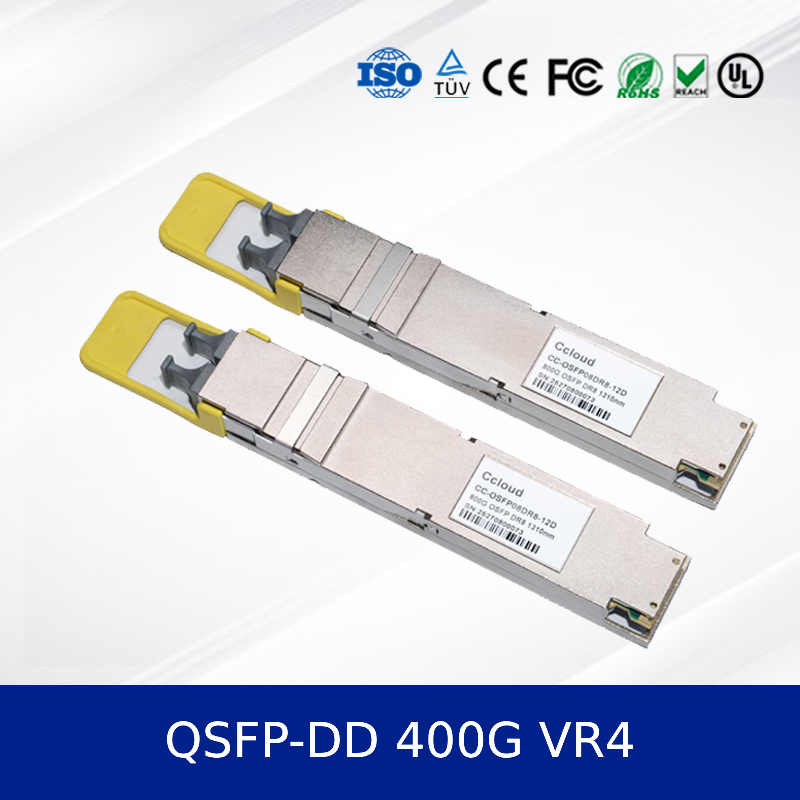

400G QSFP-DD VR4 Optische Transceiver – 50m Bereik, PAM4, CMIS 5.0

1. Productoverzicht

De 400G QSFP-DD VR4 Optische Transceiver (CC-QSFD04VR4-12D) is een hoogwaardige, hot-pluggable optische module ontworpen voor de volgende generatie datacenters en high-performance computing netwerken. Het ondersteunt 400G Ethernet over multimode vezel met een bereik van maximaal 50m op OM4 vezel. De transceiver maakt gebruik van PAM4 modulatie en voldoet aan de laatste QSFP-DD MSA en CMIS 5.0 standaarden, wat brede compatibiliteit en toekomstbestendigheid garandeert.

2. Belangrijkste Kenmerken

• Datasnelheid: 425 Gbps (4x 106,25 Gbps)
• Bereik: Tot 50m op OM4 MMF
• Golflengte: 850nm VCSEL laser en PIN ontvanger
• Enkele MPO-12 connector
• Laag stroomverbruik: ≤7W (typisch)
• Hot-pluggable QSFP-DD vormfactor
• Bedrijfstemperatuur: 0°C tot +70°C
• RoHS 6/6 compliant

3. Technologie & Standaarden

De transceiver is gebaseerd op PAM4 modulatietechnologie en ondersteunt 400GAUI-8 elektrische interface. Het voldoet volledig aan:

• IEEE 802.3db & IEEE 802.3bs
• QSFP-DD MSA Hardware Rev 5.0
• CMIS 5.0 Management Interface
• IEC/EN 60825-1 Laser Veiligheidsklasse 1

4. Werkingsprincipe

De module converteert 8x 53,125 GBaud elektrische signalen naar vier optische lanes met behulp van VCSEL arrays en PAM4 codering. De optische signalen worden verzonden via een MPO-12 connector over OM4 multimode vezel. Aan de ontvangerzijde zet een PIN fotodiode array de optische signalen terug om in elektrische data met geïntegreerde klok- en datarecovery (CDR).

5. Toepassingen

• Datacenter spine-leaf netwerken
• High-performance computing (HPC) clusters
• Cloud infrastructuur interconnecties
• Enterprise core en aggregatie switching
• AI en machine learning fabric netwerken

6. Specificaties

7. Voordelen & Verkooppunten

• Lager stroomverbruik t.o.v. concurrerende netwerkkaart oplossingen
• Verbeterde diagnostiek met CMIS 5.0 management interface
• Robuust ontwerp dat industriële temperatuurbereiken ondersteunt
• Achterwaarts compatibel met QSFP28 poorten met behulp van adapterkabels
• Hoge dichtheid vormfactor ideaal voor schaalbare datacenter implementaties

8. Service & Ondersteuning

Alle transceivers worden geleverd met een garantie van 5 jaar. We bieden wereldwijde verzending, 24/7 technische ondersteuning en aangepaste etikettering en verpakking. OEM- en ODM-diensten zijn beschikbaar voor bulkbestellingen.

9. FAQ

V: Is deze transceiver compatibel met QSFP28 poorten?
A: Ja, met een MPO-naar-MPO breakout kabel kan deze worden gebruikt in QSFP28 poorten die 100G SR4 ondersteunen.

V: Wat is het maximale stroomverbruik?
A: De module verbruikt ≤7W bij normaal gebruik.

V: Ondersteunt het digitale diagnostische monitoring (DDM)?
A: Ja, via de CMIS 5.0 interface.

10. Voorzorgsmaatregelen

• Gebruik alleen met OM3/OM4 multimode vezel.
• Vermijd het buigen van de vezel voorbij de minimale buigradius.
• Zorg voor schone optische connectoren om signaalverlies te voorkomen.
• Overschrijd de maximale bedrijfstemperatuur niet.
• Volg ESD-voorzorgsmaatregelen tijdens het hanteren en installeren.

11. Bedrijfsintroductie

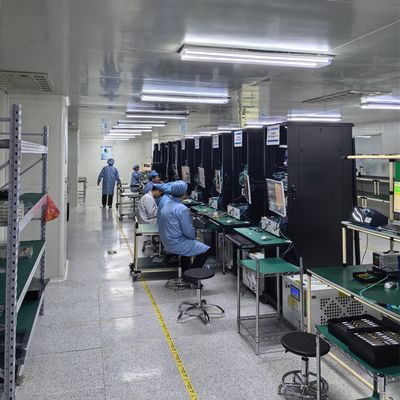

China Cloud Electro Optics Technology Co., Ltd. heeft meer dan 10 jaar ervaring in de netwerkhardware-industrie. We exploiteren een grote fabriek met een sterk technisch team en leveren producten van toonaangevende merken, waaronder Mellanox, Ruckus, Aruba en Extreme. Onze inventaris omvat netwerkswitches, netwerkkaarten, draadloze access points, controllers en kabels. We streven ernaar concurrerende prijzen, betrouwbare kwaliteit en volledige technische ondersteuning te bieden.
