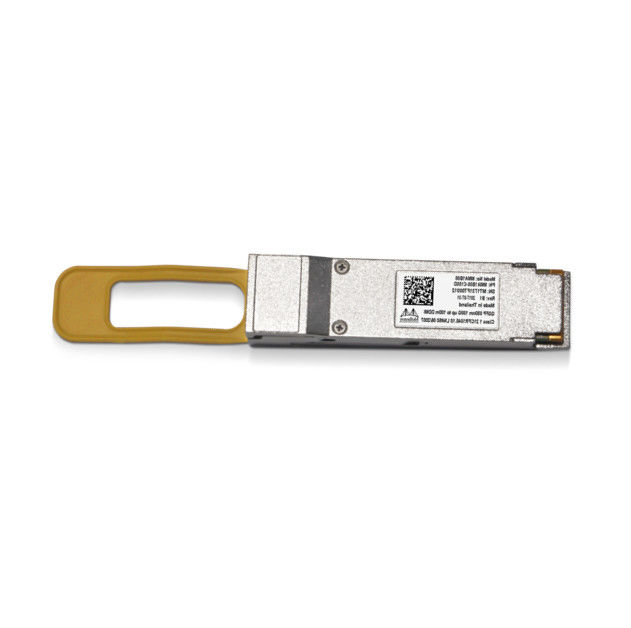

MMA1B00-B150D 40GbE QSFP+ SR4 optische transceiver

1. Productoverzicht

De Mellanox® MMA1B00-B150D is een hoogwaardige, QSFP+ vormfactor, optische transceiver module ontworpen voor 40 Gigabit Ethernet-toepassingen.Deze 4-kanaals VCSEL-gebaseerde module levert betrouwbare gegevensoverdracht op 4x10.3125 Gb/s per kanaal over parallelle multi-mode vezels (MMF), met bereik van maximaal 150 meter op OM4-vezels.een perfecte combinatie van hoge bandbreedte aanbieden, laag stroomverbruik en robuuste diagnostische mogelijkheden, waardoor het superieur is aan een eenvoudigepassieve glasvezelkabeloplossing.

2. Belangrijkste kenmerken

• Gegevenssnelheid: 40 GbE (4x10,3125 Gb/s)
• Bereik: maximaal 150 m op OM4 MMF, 100 m op OM3 MMF
• Laag vermogen: typisch 1,3 W
• warm aansluitbare QSFP+-vormfactor
• Digitale diagnostische monitoring (DDM/DOM) interface
• Klasse 1 Laserproduct conform (IEC 60825-1, FDA)
• RoHS-conform
• BER beter dan 10^-15

3Kerntechnologie en normen

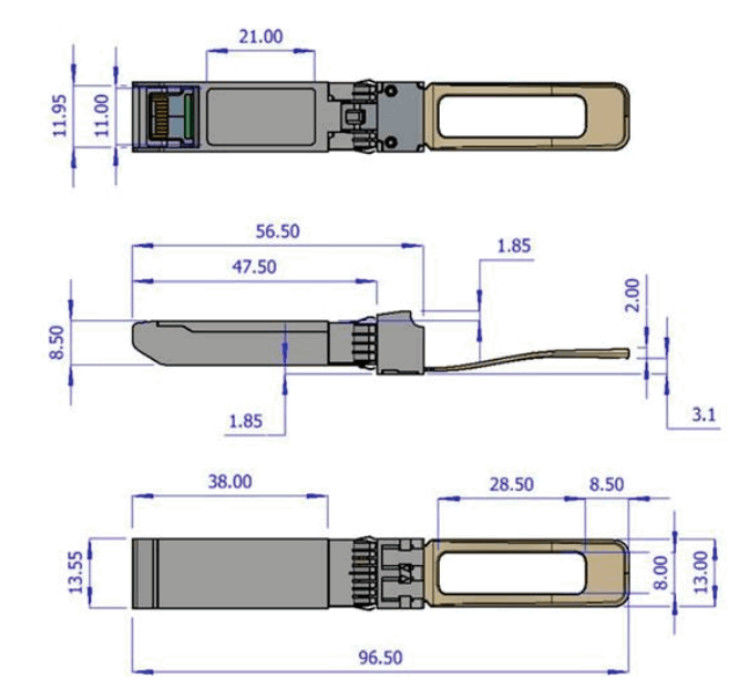

Deze transceiver maakt gebruik van geavanceerde 850nm VCSEL-technologie (Vertical Cavity Surface Emitting Laser) en is volledig compliant met IEEE 802.3ba 40GBASE-SR4.Het voldoet aan de specificaties SFF-8436 en SFF-8636 voor mechanische vormfactorenDeze actieve oplossingen zijn gebaseerd op de volgende functies:Optische glasvezelkabelde component is ontworpen voor datacenternetwerken met hoge snelheid.

4Werkingsbeginsel

De elektrische interface ontvangt vier databanden van 10,3125 Gb/s van de host switch.met een vermogen van niet meer dan 10 WDeze signalen worden via een MPO-aansluiting overgebracht naar een parallelle multi-modeOptische glasvezelkabelAan de ontvangende kant gebruikt een matching transceiver fotodioden om de binnenkomende optische signalen om te zetten in elektrische datastromen voor het gastheerstelsel.Geïntegreerde schakelingen zorgen voor programmeerbare inlaat- en uitgangs-equalization om de signaalintegriteit te garanderen.

5. Toepassingsscenario's

• 40GbE-switch-to-switch-verbindingen in datacenters
• High-density aggregatieverbindingen
• Verbinding van servers met 40 GbE-interfaces met top-of-rack-switches
• Storage Area Network (SAN) en netwerkgebonden opslag (NAS) connectiviteit
• Clusters voor high-performance computing (HPC)

6. Specificaties

7Voordelen en verkooppunten

• Uitgebreid bereik:Ondersteunt langere afstanden (150m) dan veel vergelijkbare SR4-modules, waardoor een grotere flexibiliteit van inzet wordt geboden in vergelijking met eenpassieve glasvezelkabelof DAC.
• Energie-efficiëntieEen laag 1,3 W typisch stroomverbruik vermindert de bedrijfskosten en de thermische belasting.
• Proactief toezicht:Uitgebreide DDM maakt realtime monitoring van temperatuur, spanning, TX/RX-vermogen en biasstroom mogelijk, waardoor voorspellend onderhoud mogelijk is.
• Bewezen betrouwbaarheid:Strenge Mellanox-tests garanderen hoge prestaties en duurzaamheid, waardoor de downtime van het netwerk wordt geminimaliseerd.

8. Service en ondersteuning

Deze zender heeft een garantie van één jaar.We ondersteunen het met onze uitgebreide $ 10 miljoen voorraad voor snelle levering en een toegewijd technisch team dat 24/7 advies biedt om te helpen met integratie en probleemoplossingWe zijn een betrouwbare leverancier van echte Mellanox.Optische glasvezelkabeloplossingen.

9. Vaak gestelde vragen

V: Welk type glasvezelkabel is nodig voor deze zender?
A: Het vereist een parallelle multi-mode glasvezel (MMF) kabel met MPO/MTP® connectoren, specifiek OM3 of OM4 kwaliteit voor het geadverteerde bereik.passieve glasvezelkabelzelf, maar wordt gebruikt met één.

V: Is deze module compatibel met mijn X-switch?
A: Hoewel de compatibiliteit is ontworpen volgens de SFF-8436-norm van meerdere leveranciers, moet deze worden gecontroleerd met de compatibiliteitsmatrix van de fabrikant van de schakelaar.

V: Ondersteunt het Digital Diagnostic Monitoring (DDM)?
A: Ja, het biedt volledige DDM-functionaliteit voor het monitoren van spanning, temperatuur, TX/RX-optische kracht en laserbiasstroom via de I2C-interface.

10Voorzorgsmaatregelen

• Er moet voor worden gezorgd dat de QSFP+-poort van de gastapparatuur voldoet aan SFF-8436.
• Gebruik altijd een goedgekeurde stofdeksel wanneer de zender niet is aangesloten op een glasvezelkabel.
• Gebruikt en bewaard binnen de gespecificeerde temperatuur- en luchtvochtigheidsbereiken.
• Dit is een klasse 1-laserproduct dat veilig is onder alle normale bedrijfsomstandigheden.
• Handleert de MPO-aansluiting en de bijbehorendeOptische glasvezelkabelmet zorg voor verontreiniging of beschadiging van de uiteindelijke oppervlakken.
