200Gb/s HDR naar 2x100Gb/s HDR100(QSFP56 naar 2xQSFP56) MMF Actieve Optische Splitter Kabel

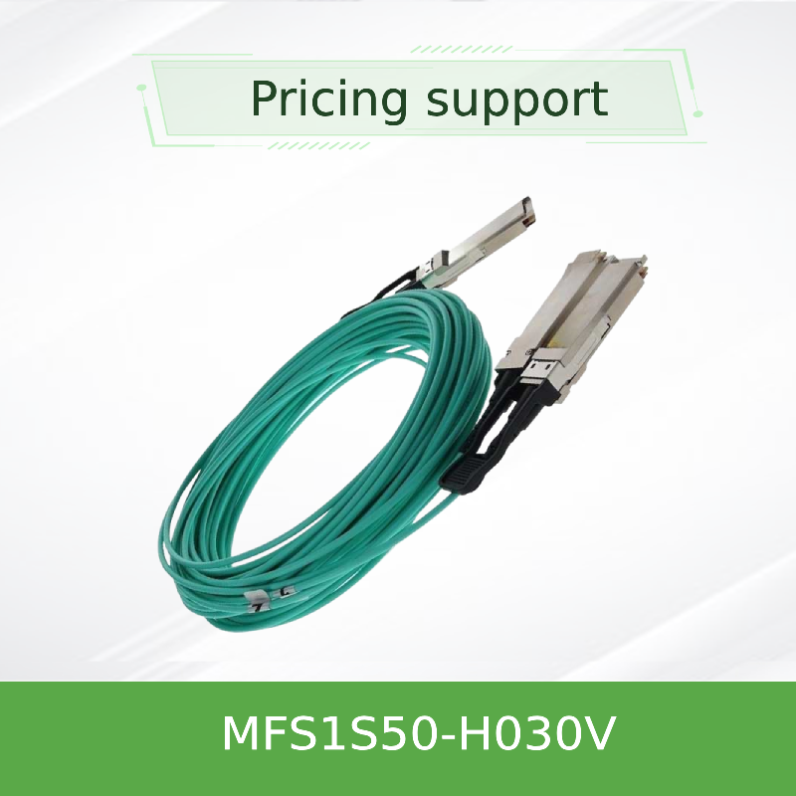

Mellanox® MFS1S50-HxxxE is een QSFP56 VCSEL-gebaseerde (Vertical Cavity Surface-Emitting Laser), kosteneffectieve 200Gb/s naar 2 x 100Gb/s actieve optische splitterkabel (AOC) ontworpen voor gebruik in 200Gb/s InfiniBand HDR (High Data Rate) systemen.

De MFS1S50-HxxxE kabel voldoet aan SFF-8665 voor de QSFP56 pluggable oplossing. Het biedt connectiviteit tussen systeemeenheden met een 200Gb/s connector aan de ene kant en twee afzonderlijke 100Gb/s connectoren aan de andere kant, zoals een switch en twee servers. De kabel verbindt datasignalen van elk van de 4 MMF (Multi Mode Fiber) paren aan de enkele QSFP56-uiteinde met het dubbele paar van elk van de QSFP56 multi-poort uiteinden. Elk QSFP56-uiteinde van de kabel bevat een EEPROM die product- en statusbewakingsinformatie levert, die kan worden gelezen door het hostsysteem.

Grondige productietests zorgen voor de beste out-of-the-box installatie-ervaring, prestaties en duurzaamheid.

Mellanox’s unieke kwaliteitsactieve vezelkabeloplossingen bieden energie-efficiënte connectiviteit voor datacenter interconnects. Ze maken hogere poortbandbreedte, dichtheid en configureerbaarheid mogelijk tegen lage kosten en een lager stroomverbruik in de datacenters.

NVIDIA® MFS1S50 is een QSFP56 VCSEL-gebaseerde (Vertical Cavity Surface-Emitting Laser), kosteneffectieve 200Gb/s naar 2 x 100Gb/s actieve optische splitterkabel (AOC) ontworpen voor gebruik in 200Gb/s InfiniBand (IB) HDR (High Data Rate) systemen.

De MFS1S50-kabel voldoet aan SFF-8665 voor de QSFP56 pluggable oplossing. Het biedt connectiviteit tussen systeemeenheden met een 200Gb/s connector aan de ene kant en twee afzonderlijke 100Gb/s connectoren aan de andere kant, zoals een switch en twee servers. De kabel verbindt datasignalen van elk van de 4 MMF (Multi Mode Fiber) paren aan de enkele QSFP56-uiteinde met het dubbele paar van elk van de QSFP56 multi-poort uiteinden. Elk QSFP56-uiteinde van de kabel bevat een EEPROM die product- en statusbewakingsinformatie levert, die kan worden gelezen door het hostsysteem.

Bestelinformatie

Absolute Maximum Specificaties

Absolute maximum ratings zijn die waarden waarboven schade aan het apparaat kan optreden.

Langdurig gebruik tussen de operationele specificaties en absolute maximum ratings is niet de bedoeling en kan permanente degradatie van het apparaat veroorzaken.

Elektrostatische Ontlading (ESD)

Dit product is compatibel met ESD-niveaus in typische datacenteromgevingen en gecertificeerd in overeenstemming met de normen die worden vermeld in de sectie Regelgeving. Het product wordt geleverd met beschermkappen op alle connectoren om het te beschermen tijdens verzending. Bij normaal gebruik en bediening van high-speed kabels en optische transceivers is ESD van belang tijdens het plaatsen in de QSFP-kooi van de server/switch. Daarom moeten standaard ESD-voorzorgsmaatregelen in acht worden genomen. Deze omvatten het gebruik van geaarde pols-/schoenbanden en ESD-vloer waar een kabel/transceiver wordt verwijderd/geplaatst. Elektrostatische ontladingen naar de buitenkant van de behuizing van de hostapparatuur na installatie zijn onderhevig aan ESD-vereisten op systeemniveau.

Behandeling en Reiniging

De transceiver kan beschadigd raken door blootstelling aan stroompieken en overspanning. Wees voorzichtig om blootstelling aan de omstandigheden die zijn gedefinieerd in Absolute Maximum Ratings te beperken. Neem de normale voorzorgsmaatregelen in acht voor elektrostatisch ontladingsgevoelige apparaten. De transceiver wordt geleverd met stofkappen op zowel de elektrische als de optische poort. De dop op de optische poort moet altijd aanwezig zijn als er geen vezelkabel is aangesloten. De optische connector heeft een verzonken connectoroppervlak dat wordt blootgelegd wanneer er geen kabel of dop is.

Reinig de kabelconnector voordat u de vezelkabel plaatst om contaminatie te voorkomen. De stofkap zorgt ervoor dat de optiek schoon blijft en er geen extra reiniging nodig is. In geval van contaminatie moeten standaard reinigingsgereedschappen en -methoden worden gebruikt. Er mogen geen vloeistoffen worden aangebracht.

Interoperabiliteit

Voor configuraties die zijn getest met de AOC's, verwijzen wij u naar het kwalificatierapport op systeemniveau (SLP).

Snelheid Selecteren

De AOC ondersteunt snelheidsselectie, die wordt bestuurd door te schrijven naar registers 0x57-0x58. Twee bits zijn toegewezen voor elke ontvangerbaan in byte 0x57 (87dec, Rxn_Rate_Select) en twee bits voor elke zenderbaan in byte 0x58 (88dec, Txn_Rate_Select) om maximaal vier bitrates te specificeren, zoals gedefinieerd in SFF-8636 Rev 2.9.2 Tabel 6-5 XN_RATE_SELECT ENCODINGS. Alle vier de banen moeten dezelfde snelheidsselectiewaarde hebben.

De onderstaande tabel specificeert de snelheid voor elke snelheidsselectie-instelling.

Snelheid Selectie Coderingen
