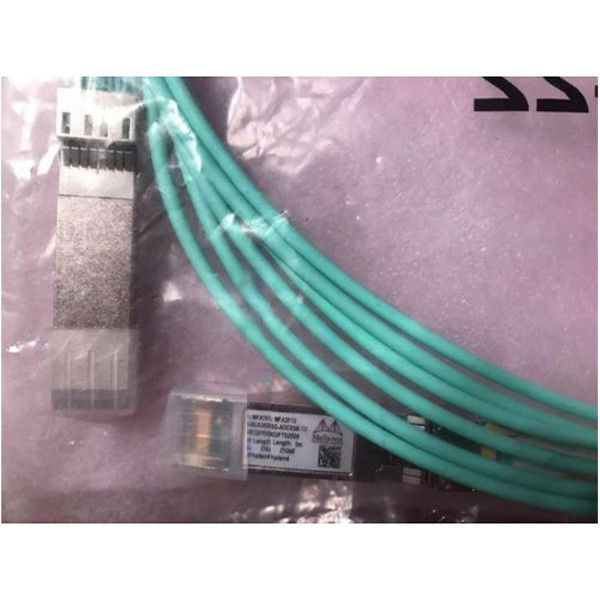

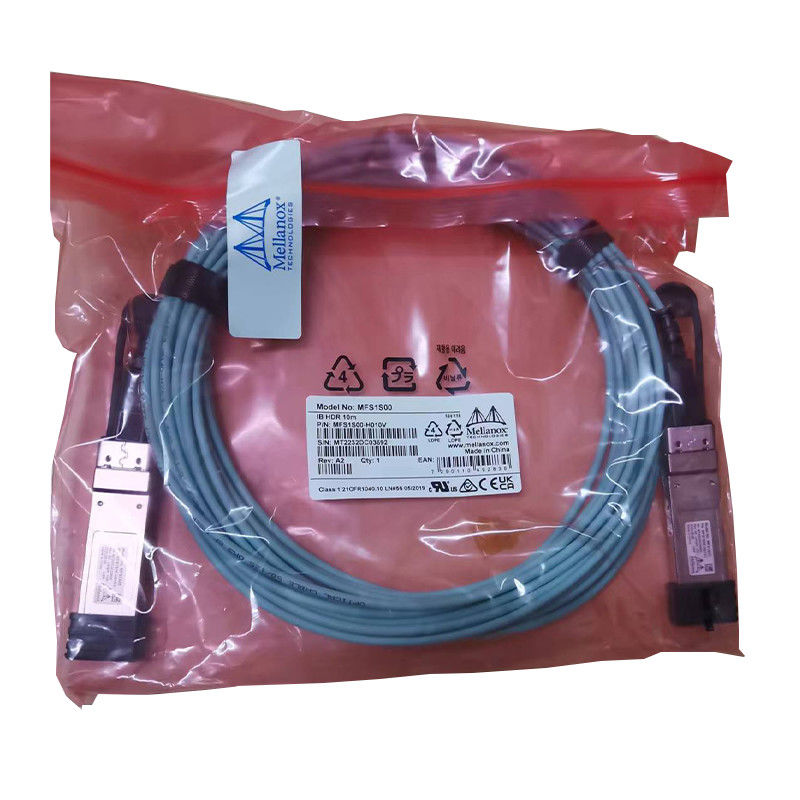

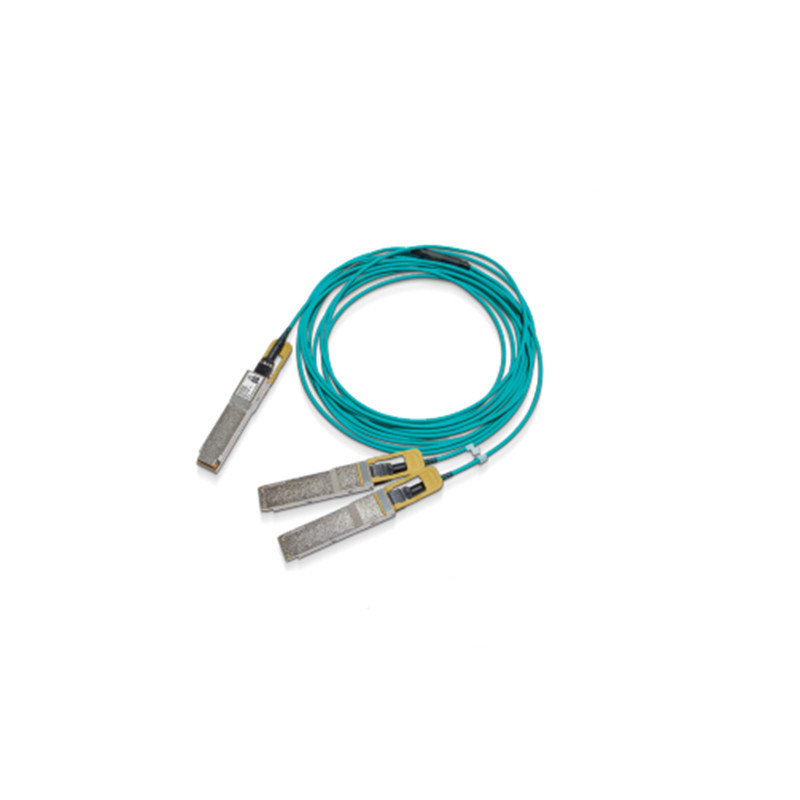

200Gb/s HDR Optische de Splitserskabel aan van 2x100Gb/s HDR100 (QSFP56 aan 2xQSFP56) MMFActive

Mellanox® MFS1S50-HxxxE is een QSFP56 (Verticale Holte oppervlakte-Uitzendende Laser) wordt op VCSEL-gebaseerd, rendabele 200Gb/s aan 2 actieve optische die de splitserskabel van x 100Gb/s (AOC) voor gebruik de systemen dat in van 200Gb/s wordt ontworpen InfiniBand HDR (Hoge Datasnelheid).

De kabel MFS1S50-HxxxE is volgzaam met sff-8665 voor de pluggable oplossing van QSFP56. Het verstrekt connectiviteit tussen systeemeenheden met een 200Gb/s-schakelaar aan één kant en twee afzonderlijke 100Gb/s-schakelaars aan de andere kant, zoals een schakelaar en twee servers. De kabel verbindt gegevenssignalen van elk van de 4 paren van MMF (Multiwijzevezel) op het enige QSFP56-eind met het dubbele paar van elk van de einden van QSFP56 multiport. Elk QSFP56-eind van de kabel bestaat uit een EEPROM verstrekkend product en status controleinformatie, dat door het gastheersysteem kunnen worden gelezen.

Het strenge productie testen verzekert de beste ervaring, de prestaties en de duurzaamheid van de uit-van-de-doosinstallatie.

Van de de kwaliteits actieve vezel van Mellanox verstrekken de unieke de kabeloplossingen de macht-efficiënte connectiviteit voor datacentrum onderling verbindt. Zij laten hogere havenbandbreedte, dichtheid en configurability aan lage kosten, en minder zware machtseis in de datacentra toe.

NVIDIA® MFS1S50 is een QSFP56 (Verticale Holte oppervlakte-Uitzendende Laser) wordt op VCSEL-gebaseerd, rendabele 200Gb/s aan 2 actieve optische die de splitserskabel van x 100Gb/s (AOC) voor gebruik de systemen dat in van 200Gb/s InfiniBand (IB) wordt ontworpen HDR (Hoge Datasnelheid).

De MFS1S50-kabel is volgzaam met sff-8665 voor de pluggable oplossing van QSFP56. Het verstrekt connectiviteit tussen systeemeenheden met een 200Gb/s-schakelaar aan één kant en twee afzonderlijke 100Gb/s-schakelaars aan de andere kant, zoals een schakelaar en twee servers. De kabel verbindt gegevenssignalen van elk van de 4 paren van MMF (Multiwijzevezel) op het enige QSFP56-eind met het dubbele paar van elk van de einden van QSFP56 multiport. Elk QSFP56-eind van de kabel bestaat uit een EEPROM verstrekkend product en status controleinformatie, dat door het gastheersysteem kunnen worden gelezen.

De oplossingen van de de uniek-kwaliteitskabel van Nvidia verstrekken de macht-efficiënte connectiviteit voor datacentrum onderling verbindt. Het laat hogere havenbandbreedte, dichtheid en configurability aan lage kosten, en minder zware machtseis in de datacentra toe.

Het strenge productie testen verzekert de beste ervaring, de prestaties en de duurzaamheid van de uit-van-de-doosinstallatie.

Het opdracht geven van tot Informatie

Absolute Maximumspecificaties

De absolute maximumclassificaties zijn die voorbij die de schade aan het apparaat kan voorkomen.

De verlengde verrichting tussen de operationele specificaties en de absolute maximumclassificaties is niet voorgenomen en kan permanente apparatendegradatie veroorzaken.

Absolute Maximumclassificaties

Milieuspecificaties

Deze lijst toont de milieuspecificaties voor het product.

Operationele Specificaties

Deze sectie toont de waaier van waarden voor normale bedrijfsvoering. De voeding van de gastheerraad filtreren zou moeten worden ontworpen zoals geadviseerd in het SFF-Comité Spec.

Elektrospecificaties

Nota's:

• De veelvoudige klokdomeinen worden gesteund slechts op lijn-zijrx. De gastheer zijrx steunt één enkel klok slechts domein.
• Het slot van QSFP Tx CDR kan slechts voorkomen als Tx-steeg 4 gegevens overbrengt.

Elektrostatische Lossing (ESD)

Dit product is compatibel met ESD niveaus in typische datacentrum werkende milieu's en verklaard die overeenkomstig de normen in de Regelgevende Nalevingssectie worden vermeld. Het product wordt verscheept met beschermende kappen op alle schakelaars om het tijdens het verschepen te beschermen. In normale behandeling en verrichting van hoge snelheidskabels en optische zendontvangers, is ESD van belang tijdens toevoeging in de QSFP-kooi van de server/de schakelaar. Vandaar, moeten de standaardesd behandelende voorzorgsmaatregelen worden waargenomen. Deze omvatten gebruik van aan de grond gezete pols/schoenriemen en ESD vloer waar een kabel/een zendontvanger worden gehaald/opgenomen. De elektrostatische lossingen aan de buitenkant van de chassis van het gastheermateriaal na installatie zijn onderworpen aan ESD van het systeemniveau vereisten.

Behandeling en het Schoonmaken

De zendontvanger kan door blootstelling aan huidige schommelingen en over voltagegebeurtenissen worden beschadigd. Neem zorg die blootstelling aan de voorwaarden te beperken in Absolute Maximumclassificaties worden bepaald. Neem normale behandelende voorzorgsmaatregelen voor elektrostatische lossing-gevoelige apparaten waar. De zendontvanger wordt verscheept met stofkappen op zowel de elektro als optische haven. GLB op de optische haven zou altijd op zijn plaats moeten zijn wanneer er geen met kabel aangesloten vezel is. De optische schakelaar heeft een in een nis gezette schakelaaroppervlakte die wordt blootgesteld wanneer het geen kabel noch GLB heeft.

Voorafgaand aan toevoeging van de vezelkabel, maak de kabelschakelaar schoon om verontreiniging van het te verhinderen. Stofglb zorgt ervoor dat de optica schoon blijft en geen het extra schoonmaken zou moeten worden vereist. In het geval van verontreiniging, zouden de standaard schoonmakende hulpmiddelen en de methodes moeten worden gebruikt. De vloeistoffen moeten niet worden toegepast.

Interoperabiliteit

Voor configuraties met AOCs worden getest gelieve te verwijzen naar het van de het product (SLP) kwalificatie van het systeemrapport dat niveau.

Rate Select

AOC steunt uitgezocht tarief, dat door aan registers 0x57-0x58 te schrijven wordt gecontroleerd. Twee beetjes worden toegewezen voor elke ontvangerssteeg in byte 0x57 (87dec, Rxn_Rate_Select) en twee beetjes voor elke zendersteeg in byte 0x58 (88dec, Txn_Rate_Select) om tot vier bitrates te specificeren, zoals die in sff-8636 Lijst 6-5 wordt bepaald van Omwenteling 2.9.2 XN_RATE_SELECT-het CODEREN. Alle vier stegen worden vereist om dezelfde tarief uitgezochte waarde te hebben.

De onderstaande lijst specificeert het tarief voor elke tarief het uitgezochte plaatsen.

Rate Select Encodings

Mechanische Specificaties

Voordelen
De dunne vezelkabel laat het maximumluchtstroom koelen toe
Lichtgewicht laat dichte vezellooppas met minimale steun toe
Geen optische schakelaars van MPO verhoogt betrouwbaarheid en vermindert onderhoud
Ontworpen en vervaardigd door LinkX Optics
100 die percentenfabriek in levende omschakeling en op GPU-Gebaseerde systemen wordt getest
Ontworpen om verder dan IEEE-de industrieber normen voor betrouwbare verrichting onder ruwe exploitatievoorwaarden te gaan

De hoge snelheid verbindt onderling
De recentste snelle groei in van de datacentrumverkeer en wolk gegevensverwerking heeft in enorme verhogingen van machine-aan-machine verkeer toe te schrijven aan snelle goedkeuring van servervirtualisatie, software-bepaalde netwerken (SDNs), en in-wolk gegevensverwerking geresulteerd. Voeg nu de massieve bandbreedteeisen ten aanzien van voorzien van een netwerkterabytes van toe gegevens de machine voor van de opleidingskunstmatige intelligentie (AI) het leren (ml) op GPU-Gebaseerde systemen.



FAQ

Q1.What kunnen u van ons kopen?

A: Mellanox, Aruba, Rukus, Extreme merkproducten, met inbegrip van schakelaars, netwerkkaarten, kabels, Toegang

Punt, enz.

Q2.How over de leveringsdatum?

A: Het vergt gewoonlijk 3-5 werkdagen. Voor specifieke modellen, gelieve ons te contacteren om de voorraad te controleren. Uiteindelijk,

het daadwerkelijke overleg zal heersen. Wij zullen ons beste doen zo spoedig mogelijk te leveren.

Q3.What is uw garantietermijnen?

A: Wij leveren 12 van de garantiemaanden tijd.

Q4.How over de Verzendwijze?

A: Wij gebruiken Fedex/DHL/UPS/TNT en andere luchtverzendingen, overzeese verzendingen zijn ook uitvoerbaar. In woorden,

wij konden om het even welke verzendingen doen die u wilde.

Q5.Can krijg Ik sommige steekproeven?

A: Ja, is de steekproeforde beschikbaar voor kwaliteitscontrole en markttoets. U moet slechts de steekproefkosten betalen

en uitdrukkelijke kosten.

Q6.What zijn uw kernsterke punten?

A: Levering uit de eerste hand, Originele en nieuwe producten met de gunstige prijs en de perfecte naverkoop.
