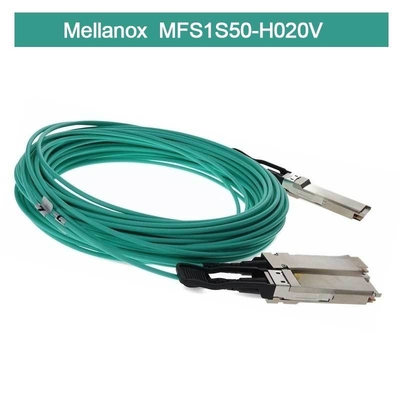

• IB HDR MMF Splitter Mellanox AOC Kabel MFS1S50-H020V (QSFP56 naar 2xQSFP56)

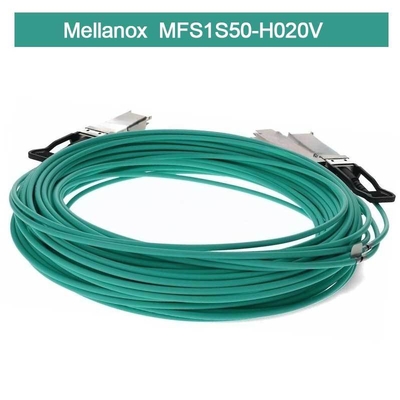

  • IB HDR MMF Splitter Mellanox AOC Kabel MFS1S50-H020V (QSFP56 naar 2xQSFP56)

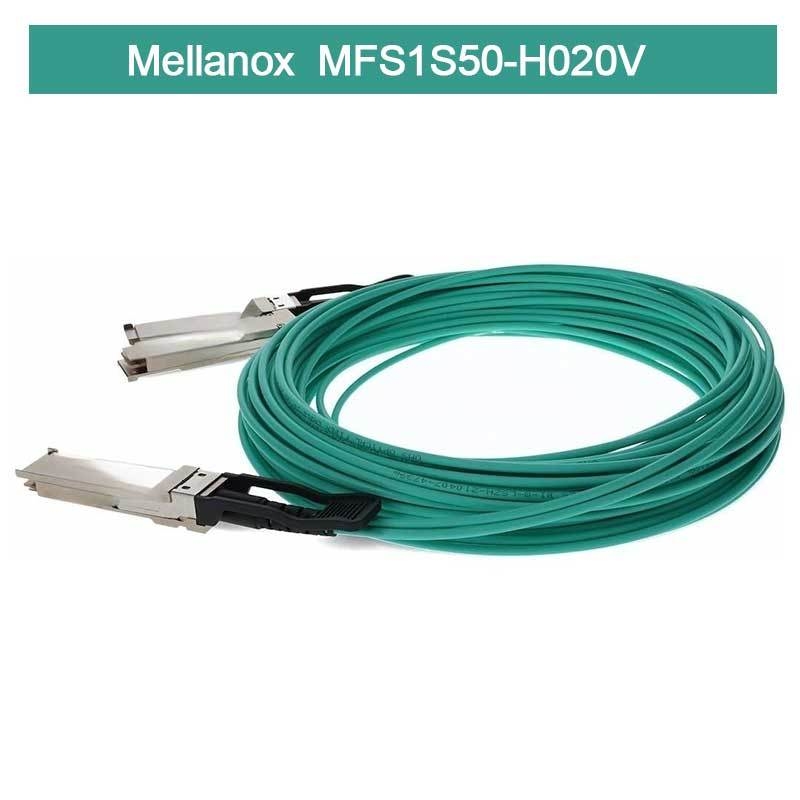

  • IB HDR MMF Splitter Mellanox AOC Kabel MFS1S50-H020V (QSFP56 naar 2xQSFP56)

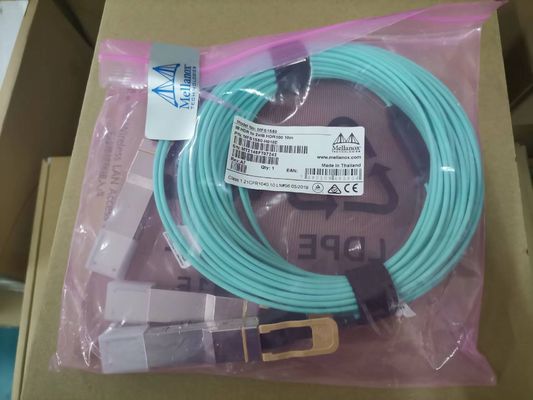

  • IB HDR MMF Splitter Mellanox AOC Kabel MFS1S50-H020V (QSFP56 naar 2xQSFP56)

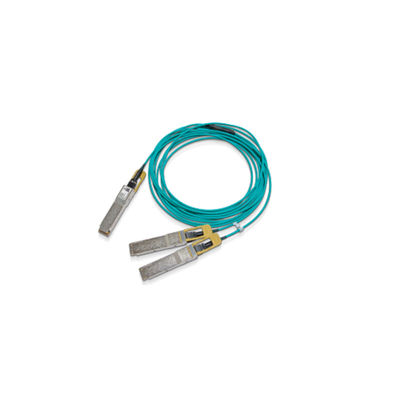

  • IB HDR MMF Splitter Mellanox AOC Kabel MFS1S50-H020V (QSFP56 naar 2xQSFP56)
IB HDR MMF Splitter Mellanox AOC Kabel MFS1S50-H020V (QSFP56 naar 2xQSFP56)

IB HDR MMF Splitter Mellanox AOC Kabel MFS1S50-H020V (QSFP56 naar 2xQSFP56)

Productdetails:

Merknaam: Mellanox
Modelnummer: MFS1S50-H020V

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal: 1PCS
Prijs: negotiable
Verpakking Details: karton
Betalingscondities: T/T, Western Union, MoneyGram Xtransfer
Beste prijs Contact

Gedetailleerde informatie

Beschikbaarheid: Voorraad Garantie: 1 jaar
Voorwaarde: Nieuw en origineel Technologie: Infiniband
gegevenssnelheid: Tot 200 GB/s Type connector: QSFP56
HDR-Systemen: Steunen 200Gb InfiniBand Stroomvoorziening: 3.3V
I2C: Ja Kabelkleur: Aqua
Markeren:

HDR MMF Mellanox AOC

,

De Kabel van de Mellanoxaoc Splitser

,

MFS1S50-H005E

Productomschrijving

200Gb/s HDR naar 2x100Gb/s HDR100(QSFP56 naar 2xQSFP56) MMF Actieve Optische Splitterkabel

Mellanox® MFS1S50-H020V is een QSFP56 VCSEL-gebaseerde (Vertical Cavity Surface-Emitting Laser), kosteneffectieve 200Gb/s naar 2 x 100Gb/s actieve optische splitterkabel (AOC) ontworpen voor gebruik in 200Gb/s InfiniBand HDR (High Data Rate) systemen.



De MFS1S50-H020V-kabel voldoet aan SFF-8665 voor de QSFP56 pluggable oplossing. Hij biedt connectiviteit tussen systeemeenheden met een 200Gb/s connector aan de ene kant en twee afzonderlijke 100Gb/s connectoren aan de andere kant, zoals een switch en twee servers. De kabel verbindt datasignalen van elk van de 4 MMF (Multi Mode Fiber) paren aan de enkele QSFP56-uiteinde met het dubbele paar van elk van de QSFP56 multiport-uiteinden. Elk QSFP56-uiteinde van de kabel bevat een EEPROM die product- en statusbewakingsinformatie levert, die door het hostsysteem kan worden gelezen.

Grondige productietests zorgen voor de beste out-of-the-box installatie-ervaring, prestaties en duurzaamheid.

Mellanox’s unieke kwaliteitsactieve vezelkabeloplossingen bieden energie-efficiënte connectiviteit voor datacenter interconnects. Ze maken hogere poortbandbreedte, dichtheid en configureerbaarheid mogelijk tegen lage kosten en een lager stroomverbruik in de datacenters.



NVIDIA® MFS1S50-H020V is een QSFP56 VCSEL-gebaseerde (Vertical Cavity Surface-Emitting Laser), kosteneffectieve 200Gb/s naar 2 x 100Gb/s actieve optische splitterkabel (AOC) ontworpen voor gebruik in 200Gb/s InfiniBand (IB) HDR (High Data Rate) systemen.

De MFS1S50-H020V-kabel voldoet aan SFF-8665 voor de QSFP56 pluggable oplossing. Hij biedt connectiviteit tussen systeemeenheden met een 200Gb/s connector aan de ene kant en twee afzonderlijke 100Gb/s connectoren aan de andere kant, zoals een switch en twee servers. De kabel verbindt datasignalen van elk van de 4 MMF (Multi Mode Fiber) paren aan de enkele QSFP56-uiteinde met het dubbele paar van elk van de QSFP56 multiport-uiteinden. Elk QSFP56-uiteinde van de kabel bevat een EEPROM die product- en statusbewakingsinformatie levert, die door het hostsysteem kan worden gelezen.MFS1S50-H020V

NVIDIA's unieke kwaliteitskabeloplossingen bieden energie-efficiënte connectiviteit voor datacenter interconnects. Het maakt hogere poortbandbreedte, dichtheid en configureerbaarheid mogelijk tegen lage kosten en een lager stroomverbruik in de datacenters.MFS1S50-H020V

Grondige productietests zorgen voor de beste out-of-the-box installatie-ervaring, prestaties en duurzaamheid.



MFS1S50-H020V Bestelinformatie

Bestelonderdeelnummer
Beschrijving
MFS1S50-H003V NVIDIA actieve optische kabel, 200Gb/s naar 2x100Gb/s IB HDR, QSFP56 naar 2xQSFP56, 3m
MFS1S50-H005V NVIDIA actieve optische kabel, 200Gb/s naar 2x100Gb/s IB HDR, QSFP56 naar 2xQSFP56, 5m
MFS1S50-H010V NVIDIA actieve optische kabel, 200Gb/s naar 2x100Gb/s IB HDR, QSFP56 naar 2xQSFP56, 10m
MFS1S50-H015V NVIDIA actieve optische kabel, 200Gb/s naar 2x100Gb/s IB HDR, QSFP56 naar 2xQSFP56, 15m
MFS1S50-H020V NVIDIA actieve optische kabel, 200Gb/s naar 2x100Gb/s IB HDR, QSFP56 naar 2xQSFP56, 20m
MFS1S50-H030V NVIDIA actieve optische kabel, 200Gb/s naar 2x100Gb/s IB HDR, QSFP56 naar 2xQSFP56, 30m



Absolute maximale specificaties

Absolute maximale waarden zijn die waarden waarboven schade aan het apparaat kan optreden.

Langdurig gebruik tussen de operationele specificaties en absolute maximale waarden is niet de bedoeling en kan permanente degradatie van het apparaat veroorzaken.

Absolute maximale waarden

Parameter
Min
Max
Eenheden
Voedingsspanning -0.3 3.6 V
Data-ingangsspanning -0.3 3.465 V
Besturingsingangsspanning -0.3 4.0 V
Schadedrempel 3.4 --- dBm

Omgevingsspecificaties

Deze tabel toont de omgevingsspecificaties voor het product.

Parameter
Min
Max
Eenheden
Opslagtemperatuur -40 85 °C

Operationele specificaties

Deze sectie toont het bereik van waarden voor normale werking. De filtering van de voedingsspanning van de hostkaart moet worden ontworpen zoals aanbevolen in de SFF Committee Spec.

Parameter
Min
Typ
Max
Eenheden
Opmerkingen
Voedingsspanning (Vcc) 3.135 3.3 3.465 V ---
Stroomverbruik 200Gb/s einde --- 4.5 5.0 W ---
Stroomverbruik 100Gb/s einde --- 3.0 3.5 W ---
Ruis tolerantie van de voeding (10Hz – 10MHz) 66 --- --- mVpp ---
Bedrijfstemperatuur behuizing 0 --- 70 °C ---
Relatieve luchtvochtigheid in bedrijf 5 --- 85 % ---

Elektrische specificaties

Parameter (per lane)
Min
Typ
Max
Eenheden
Signaalsnelheid -100 ppm 53.125 +100 ppm GBd
Differentiële data-ingangszwaai bij TP1a TBD --- 900 mVpp
Differentiële data-uitgangszwaai bij TP4 --- --- 900 mVpp
Near-end ESMW 0.265 --- --- UI
Near-end output eye height 70 --- --- mVpp
Uitgangsovergangstijd, 20% tot 80% 9.5 --- --- ps

Opmerkingen:

  • Meerdere klokdomeinen worden alleen ondersteund aan de lijnzijde Rx. Hostzijde Rx ondersteunt slechts één klokdomein.
  • QSFP Tx CDR-vergrendeling kan alleen optreden als Tx lane 4 gegevens verzendt.

Elektrostatische ontlading (ESD)

Dit product is compatibel met ESD-niveaus in typische datacenteromgevingen en gecertificeerd in overeenstemming met de normen die worden vermeld in de sectie Naleving van regelgeving. Het product wordt geleverd met beschermkappen op alle connectoren om het tijdens verzending te beschermen. Bij normaal gebruik en bediening van hogesnelheidskabels en optische zendontvangers is ESD van belang tijdens het plaatsen in de QSFP-kooi van de server/switch. Daarom moeten standaard ESD-voorzorgsmaatregelen in acht worden genomen. Deze omvatten het gebruik van geaarde pols-/schoenbanden en ESD-vloer waar een kabel/zendontvanger wordt verwijderd/geplaatst. Elektrostatische ontladingen naar de buitenkant van het chassis van de hostapparatuur na installatie zijn onderworpen aan ESD-vereisten op systeemniveau.

Behandeling en reiniging

De zendontvanger kan beschadigd raken door blootstelling aan stroompieken en overspanningsgebeurtenissen. Wees voorzichtig om blootstelling aan de voorwaarden die zijn gedefinieerd in Absolute maximale waarden te beperken. Neem de normale voorzorgsmaatregelen in acht voor elektrostatische ontladingsgevoelige apparaten. De zendontvanger wordt geleverd met stofkappen op zowel de elektrische als de optische poort. De dop op de optische poort moet altijd aanwezig zijn als er geen vezelkabel is aangesloten. De optische connector heeft een verzonken connectoroppervlak dat wordt blootgelegd wanneer er geen kabel of dop is.

Reinig de kabelconnector voordat u de vezelkabel plaatst om verontreiniging ervan te voorkomen. De stofkap zorgt ervoor dat de optiek schoon blijft en er geen extra reiniging nodig is. In geval van verontreiniging moeten standaard reinigingsgereedschappen en -methoden worden gebruikt. Er mogen geen vloeistoffen worden aangebracht.



Full Solutions Stack Provider. Wij bieden een one-stop-shop voor netwerken. Van hardware (switches, NIC's, interconnects) tot software (OS, beheer, firmware) en ondersteuning, ons brede portfolio voldoet aan uw netwerkbehoeften. Naast het netwerk zorgt ons ecosysteem voor compatibiliteit met andere NVIDIA-producten, evenals aanbiedingen van belangrijke partners en OEM's.



Offload + Prestaties voor server en opslag. Of het nu gaat om het versnellen van applicaties met InfiniBand of RoCE, of het isoleren van belangrijke workloads via DPU, onze softwaregedefinieerde, hardwareversnelde aanbiedingen stellen u in staat om uw computer- en opslagbronnen te besteden aan applicaties, niet aan netwerkbeheer.



Interoperabiliteit

Voor configuraties die zijn getest met de AOC's, verwijzen wij u naar het kwalificatierapport op systeemniveau (SLP).

Snelheid selecteren

De AOC ondersteunt snelheidsselectie, die wordt bestuurd door te schrijven naar registers 0x57-0x58. Twee bits zijn toegewezen voor elke ontvangerlane in byte 0x57 (87dec, Rxn_Rate_Select) en twee bits voor elke zenderlane in byte 0x58 (88dec, Txn_Rate_Select) om maximaal vier bitrates te specificeren, zoals gedefinieerd in SFF-8636 Rev 2.9.2 Tabel 6-5 XN_RATE_SELECT ENCODINGS. Alle vier de lanes moeten dezelfde snelheidsselectiewaarde hebben.

De onderstaande tabel specificeert de snelheid voor elke snelheidsselectie-instelling.

Snelheid Selecteer Encodes

Snelheid Selecteer Waarde
Bedrijfssnelheid (GBd)
01 10.31250 NRZ
10 25.78125 NRZ
11 26.56250 PAM4

Mechanische specificaties

Parameter

Waarde Eenheden
Diameter 3 +/-0.2 mm
Minimale buigradius 30 mm
Lengtetolerantie lengte < 5 m +300 /-0 mm
5 m ≤ lengte < 50 m +500 / -0
50 m ≤ lengte +1000 /-0
Kleur kabel Aqua ---



IB HDR MMF Splitter Mellanox AOC Kabel MFS1S50-H020V (QSFP56 naar 2xQSFP56) 0
