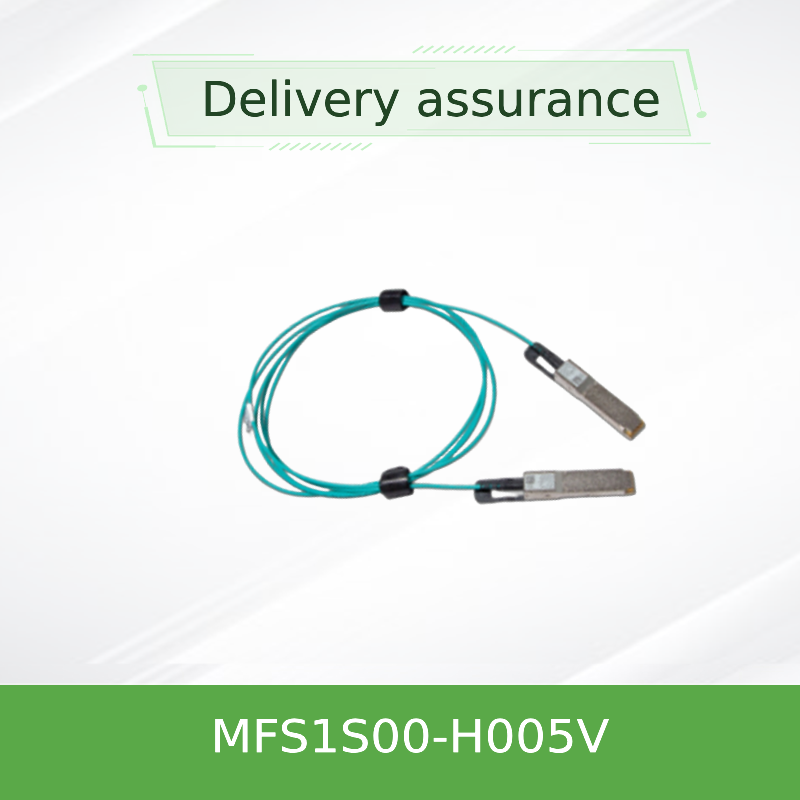

NVIDIA MFS1S00-H005V 200G QSFP56 MMF AOC 200Gb/s InfiniBand HDR & Ethernet
Productdetails:
| Merknaam: | Mellanox |
| Modelnummer: | MFS1S00-H005V |
| Document: | MFS1S00-HxxxV 200Gbs-QSFP56...ns.pdf |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 stks |
|---|---|
| Prijs: | Negotiate |
| Verpakking Details: | Buitenste doos |
| Levertijd: | Op basis van inventarisatie |
| Betalingscondities: | T/T |
| Levering vermogen: | Levering door project/batch |
|
Gedetailleerde informatie |
|||
| Beschikbaarheid: | Voorraad | Garantie: | 1 jaar |
|---|---|---|---|
| Voorwaarde: | NIEUW EN ORIGINEEL | Technologie: | Infiniband |
| Type: | Mellanox AOC -kabel | Kabel lengte: | 5 meter |
| Model: | MFS1S00-H005V | Naam: | De actieve optische kabel van de Mellanoxaoc kabel MFS1S00-H005V tot 200Gb/s IB HDR QSFP56 5m |
| Trefwoord: | Mellanox AOC -kabel | ||
| Markeren: | NVIDIA QSFP56 MMF AOC-kabel,200 Gb/s InfiniBand HDR-kabel,Ethernet QSFP56 optische kabel |
||
Productomschrijving
NVIDIA MFS1S00-H005V 200G QSFP56 MMF AOC
Op VCSEL gebaseerde Multimode Active Fiber Optical Cable voor InfiniBand HDR en 200GbE
Productoverzicht
De NVIDIA MFS1S00-H005V is een hoogwaardige 200Gb/s QSFP56 actieve optische kabel (AOC) ontworpen voor korteafstandsverbindingen in datacenters.kenmerken selecteerbare hertijding per rijstrook, en biedt betrouwbare, energiezuinige connectiviteit voor InfiniBand HDR en 200 Gigabit Ethernet-systemen.
Belangrijkste kenmerken
- Gegevenssnelheid: tot 200 Gb/s (4×50 Gb/s PAM4)
- Protocolondersteuning: InfiniBand HDR, 200GbE
- Bereik: tot 100 m over multimode vezels
- Laag vermogen: typisch 5,0 W per uiteinde (met retiming)
- warm aansluitbaar: QSFP56-vormfactor, SFF-8665 conform
- Beheer: SFF-8636 I2C-interface met DDM
- Programmeerbaar: Rx-uitgangsamplitude en pre-emphasis
- Naleving: RoHS, klasse 1 laserveiligheid
Technologie en ontwerp
De MFS1S00-H005V maakt gebruik van VCSEL-technologie (Vertical Cavity Surface-Emitting Laser) met een golflengte van 850 nm, gecombineerd met hogesnelheid multimode vezels.Elke rijbaan heeft een onafhankelijke hertijding voor zowel zend- als ontvangpadenDe kabel integreert digitale diagnostische bewaking (DDM) voor real-time tracking van optisch vermogen, temperatuur, spanning en bias current.
Typische uitzendingen
- InfiniBand HDR-fabrieken: verbind switches met servers en opslag in HPC-clusters
- 200GbE-aggregatie: Link SN3700 en SN4600-switches in top-of-rack- of leaf-spine-architecturen
- Interconnecties van datacenters: korte afstandsverbindingen (tot 100 m) tussen racks of binnen een rij
- AI/ML-trainingsclusters: connectiviteit met lage latentie en hoge bandbreedte voor GPU-gebaseerde systemen
Verenigbaarheid
Switches: NVIDIA Spectrum SN3700, SN4600-serie en andere QSFP56-uitgeruste switches die 200G InfiniBand of Ethernet ondersteunen.
Adapters / DPU's: ConnectX-6, ConnectX-7, BlueField-2/3 met QSFP56-poorten.
Protocolen: InfiniBand HDR (100G/200G) en 200GbE (IEEE 802.3bs).
Compatibiliteit is systeemafhankelijk; voor gevalideerde configuraties zie het productkwalificatieverslag op systeemniveau.
Specificaties
| Parameter | Waarde |
|---|---|
| Productsoort | Actieve optische kabel (AOC), QSFP56 |
| Gegevenspercentage | 200 Gb/s (4×50 Gb/s PAM4) |
| Vlakken | Multimode (MMF) |
| Waallengte | 850 nm VCSEL |
| Bereik (OM3/OM4) | Tot 100 m |
| Voedingsspanning | 3.3V (3.135V 3.465V) |
| Vermogenverlies (per uiteinde, met retiming) | 5.0W typisch |
| Temperatuur van de behuizing | 0 °C tot 70 °C |
| Bergingstemperatuur | -40 °C tot 85 °C |
| Relatieve luchtvochtigheid | 5% ∼ 85% |
| Type aansluiting | QSFP56 (conform SFF-8665) |
| Beheerinterface | I2C (SFF-8636) |
| Digitale diagnostiek (DDM) | Tx/Rx vermogen, temperatuur, spanning, biasstroom |
| Regulering | CB, cTUVus, CE, FCC klasse A, ICES, RCM, VCCI, klasse 1-laser |
| Lange (H005V) | 5 meter. |
Selectiegids
| Nummer van het bestelgedeelte | Beschrijving | Lange |
|---|---|---|
| MFS1S00-H003V | 200G QSFP56 AOC, IB HDR / 200GbE | 3 m |
| MFS1S00-H005V | 200G QSFP56 AOC, IB HDR / 200GbE | 5 m |
| MFS1S00-H010V | 200G QSFP56 AOC, IB HDR / 200GbE | 10 m |
| MFS1S00-H015V | 200G QSFP56 AOC, IB HDR / 200GbE | 15 m |
| MFS1S00-H020V | 200G QSFP56 AOC, IB HDR / 200GbE | 20 m |
| MFS1S00-H030V | 200G QSFP56 AOC, IB HDR / 200GbE | 30 m |
| MFS1S00-H050V | 200G QSFP56 AOC, IB HDR / 200GbE | 50 m |
| MFS1S00-H100V | 200G QSFP56 AOC, IB HDR / 200GbE | 100 m |
Voor andere lengtes of aangepaste opties, neem dan contact op met ons verkoopteam.
Voordelen
- Uitgebreid bereik: aanzienlijk langer dan passieve koper-DAC's, tot 100 m
- Laag energieverbruik: 5,0 W per eind vermindert het totale energiebudget van het datacenter
- Flexible rate selection: Ondersteunt zowel NRZ (EDR) als PAM4 (HDR) modes via rate select
- Robuuste signaalintegriteit: Programmeerbare gelijkstelling en retiming zorgen voor betrouwbare verbindingsprestaties
- Makkelijke inzet: warm aansluitbare QSFP56-vormfactor met push-pull-slot
Vaak gestelde vragen
V: Wat is het verschil tussen AOC en DAC?
A: Een AOC (Active Optical Cable) maakt gebruik van glasvezel met geïntegreerde transceivers om een langer bereik (tot 100 m) te bereiken dan passieve koper-DAC's (meestal ≤ 5 m).terwijl het een lager gewicht en een betere EMI-immuniteit biedt.
V: Kan ik deze kabel gebruiken met 100G of 40G switches?
A: Ja, het kan in NRZ-modus (25,78125 Gb/s) werken voor 100G- of 40G-toepassingen, maar het is geoptimaliseerd voor 200G PAM4.
V: Wat is de buigradius van deze kabel?
A: De minimale bochtradius is 30 mm.
V: Kan de kabel warm worden aangesloten?
A: Ja, het is volledig warm aansluitbaar en ondersteunt live in- en verwijdering zonder het gastheerstelsel uit te zetten.
Voorzorgsmaatregelen bij gebruik
- Houd tot de installatie beschermende stofdeksels op verbindingen om besmetting te voorkomen
- Gebruik vóór het paren goedgekeurde optische verbindingsreinigers om een laag invoegverlies te garanderen
- Vermijd het buigen van de kabel strakker dan de minimale buigradius van 30 mm
- Naleving van standaard ESD-voorzorgsmaatregelen tijdens installatie en behandeling
- Niet trekken aan de connectoren; gebruik de trek-tab of vergrendeling voor het inbrengen / verwijderen
