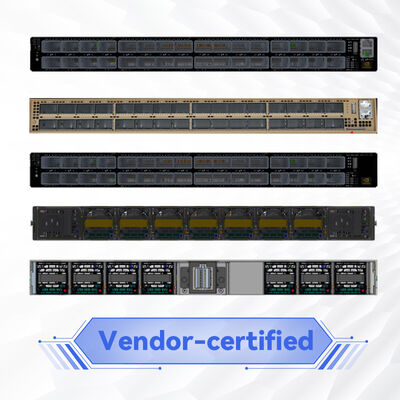

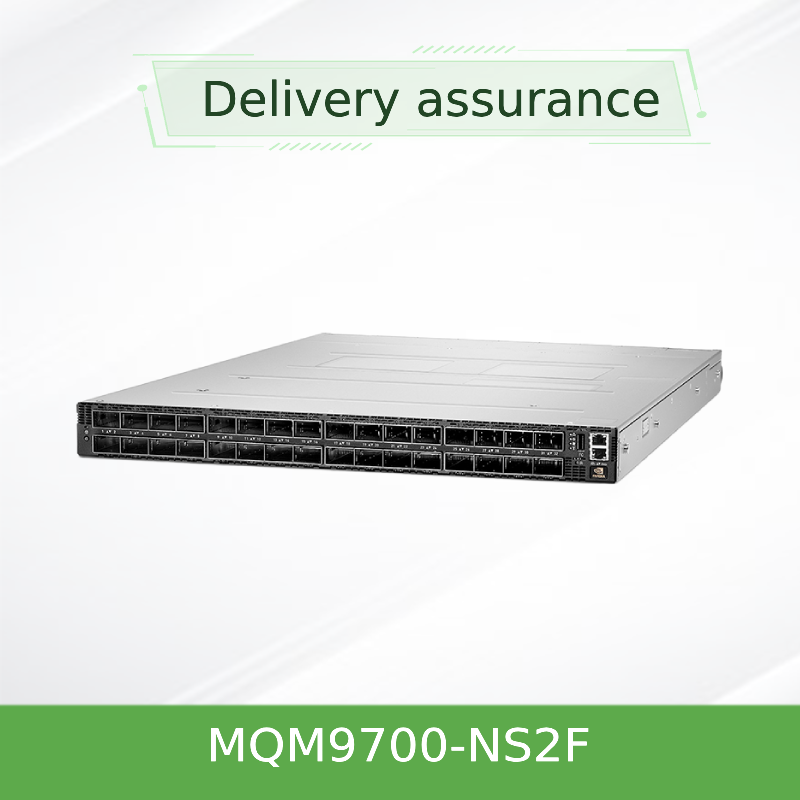

NVIDIA Quantum-2 MQM9700-NS2F 400Gb/s InfiniBand Switch 64-poort NDR, P2C Airflow, Onboard Management
Productdetails:
| Merknaam: | Mellanox |
| Modelnummer: | MQM9700-NS2F (920-9B210-00FN-0M0) |
| Document: | MQM9700 series.pdf |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 stks |
|---|---|
| Prijs: | Negotiate |
| Verpakking Details: | Buitenste doos |
| Levertijd: | Op basis van inventarisatie |
| Betalingscondities: | T/T |
| Levering vermogen: | Levering door project/batch |
|
Gedetailleerde informatie |
|||
| Modelnummer: | MQM9700-NS2F (920-9B210-00FN-0M0) | Merk: | Mellanox |
|---|---|---|---|
| Uplink connectiviteit: | 400 Gbps | Naam: | De Schakelaar 1U NDR 400Gb/S van het InfiniBandmqm9700-ns2f Mellanox Netwerk voor Server |
| Trefwoord: | Mellanox -netwerkschakelaar | Poortconfiguratie: | 64X 400G, 32X OSFP |
| Markeren: | NVIDIA Quantum-2 InfiniBand-switch 400 Gbps,64-poort NDR InfiniBand-switch,P2C-luchtstroom InfiniBand-schakelaar |
||
Productomschrijving
NVIDIA Quantum-2 MQM9700-NS2F 400Gb/s InfiniBand Switch
De NVIDIA Quantum-2 MQM9700-NS2F levert 64 poorten van 400Gb/s InfiniBand in een 1U chassis met front-naar-achter (P2C) luchtstroom, waardoor extreme AI- en HPC-clusters in standaard datacenteromgevingen mogelijk zijn. Met een ingebouwde subnetmanager ondersteunt deze volledig beheerde switch tot 2.000 knooppunten direct en integreert SHARPv3, RDMA en adaptieve routering voor compromisloze prestaties.
Productoverzicht
De MQM9700-NS2F is een volledig beheerde 400Gb/s InfiniBand switch met vaste configuratie uit de NVIDIA Quantum-2 serie, voorzien van front-naar-achter (P2C) luchtstroom en een ingebouwde subnetmanager voor vereenvoudigde implementatie. Hij biedt 32 OSFP-poorten, elk met een capaciteit van 400Gb/s (of 128 poorten op 200Gb/s met poort-splitsingstechnologie), en biedt een totale bidirectionele doorvoer van 51,2 Tb/s.
Belangrijkste kenmerken
- 64 niet-blokkerende 400Gb/s poorten (32 OSFP-connectoren)
- 51,2 Tb/s totale bidirectionele doorvoer
- Poort-splitsingstechnologie: tot 128 poorten @ 200Gb/s
- SHARPv3 in-netwerk computing – 32x AI-versnelling
- Sub-microseconde latentie met adaptieve routering
- Zelfherstellend netwerk, QoS en congestiebeheer
- Ingebouwde subnetmanager – beheert tot 2.000 knooppunten
- 1+1 redundante hot-swappable voedingen (200-240Vac)
- P2C (front-naar-achter) luchtstroom – hot-swappable ventilatoren
- MLNX-OS met CLI, WebUI, SNMP en JSON-interfaces
- Achterwaarts compatibel met HDR, EDR en FDR
Technologie: NVIDIA Quantum-2 Architectuur
Het Quantum-2 platform integreert de derde generatie SHARP-technologie (SHARPv3), waardoor in-netwerk data-aggregatie mogelijk is die dataverplaatsing vermindert en AI-training en HPC-simulaties versnelt. In combinatie met Remote Direct Memory Access (RDMA) en NVIDIA's Scalable Hierarchical Aggregation and Reduction Protocol, verbetert de MQM9700-NS2F de applicatieprestaties dramatisch terwijl data door het netwerk reist.
Typische implementaties
- AI & Machine Learning clusters – grootschalige GPU-versnelde training met SHARPv3
- High-performance computing (HPC) – onderzoekssimulaties, weermodellering en genomica
- Datacenter spine-leaf – 400G InfiniBand-netwerken voor opslag en rekenkracht met lage latentie
- Zakelijk & cloud – schaalbare, multi-tenant netwerken met ingebouwd subnetbeheer
- Overheid & onderwijs – onderzoekslaboratoria en supercomputingcentra
Specificaties
| Parameter | MQM9700-NS2F |
|---|---|
| Poorten / Snelheid | 64 poorten 400Gb/s (32 OSFP); tot 128 poorten @ 200Gb/s met splitsing |
| Totale doorvoer | 51,2 Tb/s bidirectioneel |
| Pakketdoorvoer | >66,5 miljard pakketten per seconde (BPPS) |
| Vormfactor | 1U rack-mount, 43,6 x 438 x 660,4 mm |
| Gewicht | 14,5 kg |
| Voeding | 1+1 redundant, hot-swappable, 200-240Vac, 80+ Gold, ENERGY STAR |
| Koeling | Front-naar-achter (P2C) luchtstroom, hot-swappable ventilatoren |
| Beheer | Ingebouwde subnetmanager (tot 2.000 knooppunten) |
| Bedrijfstemperatuur | 0°C tot 40°C |
| Garantie | 1 jaar (uitbreidingsopties beschikbaar) |
Selectiegids
| Bestelnummer | Beschrijving | Luchtstroom | Beheer |
|---|---|---|---|
| MQM9700-NS2F | 64-poorts 400Gb/s, 32 OSFP, beheerd, P2C luchtstroom | Front-naar-achter (P2C) | Ingebouwde subnetmanager |
| MQM9700-NS2R | 64-poorts 400Gb/s, beheerd, C2P luchtstroom | Connector-naar-voeding (C2P) | Ingebouwde subnetmanager |
| MQM9790-NS2F | 64-poorts 400Gb/s, onbeheerd, P2C luchtstroom | Front-naar-achter | Extern (UFM) |
| MQM9790-NS2R | 64-poorts 400Gb/s, onbeheerd, C2P luchtstroom | Connector-naar-voeding | Extern (UFM) |
Voordelen
- Ongeëvenaarde dichtheid: 64 poorten van 400G in 1U – vermindert rackruimte en stroom per poort
- In-netwerk versnelling: SHARPv3 vermindert dataverplaatsing en versnelt AI/ML-workloads tot 32x
- Flexibele topologieën: Ondersteunt Fat Tree, DragonFly+, Torus en meer voor elk clusterontwerp
- Vereenvoudigd beheer: Ingebouwde subnetmanager maakt directe werking mogelijk voor maximaal 2.000 knooppunten
- Standaard P2C luchtstroom: Past bij de meeste datacenterkoelingsontwerpen met front-naar-achter luchtstroom
- Investeringsbescherming: Achterwaarts compatibel met HDR/EDR en toekomstbestendig voor NDR200/400
Veelgestelde vragen
Wat is het verschil tussen MQM9700 en MQM9790?
MQM9700 bevat een ingebouwde subnetmanager en is direct volledig beheerd voor maximaal 2.000 knooppunten. MQM9790 wordt extern beheerd en maakt gebruik van NVIDIA UFM voor geavanceerd netwerkbeheer.
Wat betekent P2C luchtstroom?
P2C (power-to-connector, algemeen aangeduid als front-naar-achter) luchtstroom betekent dat lucht binnenkomt vanaf de kant van de voeding en aan de kant van de connector naar buiten gaat. Dit is de standaard luchtstroomrichting die in de meeste datacenterkoelingsontwerpen wordt gebruikt.
Kan ik MQM9700-NS2F gebruiken met bestaande HDR InfiniBand-infrastructuur?
Ja, de switch is achterwaarts compatibel met HDR-, EDR- en FDR-snelheden, waardoor incrementele upgrades mogelijk zijn.
Voorzorgsmaatregelen
- Zorg ervoor dat de omgevingstemperatuur tussen 0°C en 40°C blijft
- Gebruik alleen door NVIDIA gekwalificeerde optische modules en kabels voor optimale prestaties
- De juiste luchtstroomrichting (P2C) moet overeenkomen met de installatieomgeving
- Blokkeer de ventilatieopeningen niet; houd minimaal 5 cm vrije ruimte aan beide zijden
- De voeding moet voldoen aan de 200-240Vac vereisten; aarding is verplicht
Koperschecklist
- Bevestig dat de luchtstroomrichting (P2C) overeenkomt met de hot-aisle/cold-aisle indeling van uw datacenter
- Controleer of de clustergrootte binnen de limiet van 2.000 knooppunten van de ingebouwde subnetmanager past
- Valideer de stroominvoer (200-240Vac) en redundantievereisten
- Controleer de OSFP-kabellengtes en -typen (koper/glasvezel) voor uw rackafstanden
- Vraag een uitgebreide garantie of ondersteuning ter plaatse aan indien nodig voor bedrijfskritische implementaties
