NVIDIA MSB7800-ES2F 100Gb/s InfiniBand Smart Switch – 36 QSFP28-poorten, 7,2Tb/s, MLNX-OS beheerd
Productdetails:
| Merknaam: | Mellanox |
| Modelnummer: | MSB7800-ES2F |
| Document: | MSB7800-ES2F.pdf |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 stks |
|---|---|
| Prijs: | Negotiate |
| Verpakking Details: | Buitenste doos |
| Levertijd: | Op basis van inventarisatie |
| Betalingscondities: | T/T |
| Levering vermogen: | Levering door project/batch |
|
Gedetailleerde informatie |
|||
| Sollicitatie: | Server | Voorwaarde: | NIEUW EN ORIGINEEL |
|---|---|---|---|
| Schakelcapaciteit: | 2.6 Tbps | Uplink connectiviteit: | 200 Gbps |
| Naam: | De Schakelaars van de Havenmellanox Ethernet van MSB7800-ES2F 36 | Trefwoord: | mellanox ethernet schakelaars |
| Markeren: | NVIDIA InfiniBand Smart Switch 36 QSFP28-poorten,100Gb/s InfiniBand Switch MLNX-OS beheerd,7 |
||
Productomschrijving

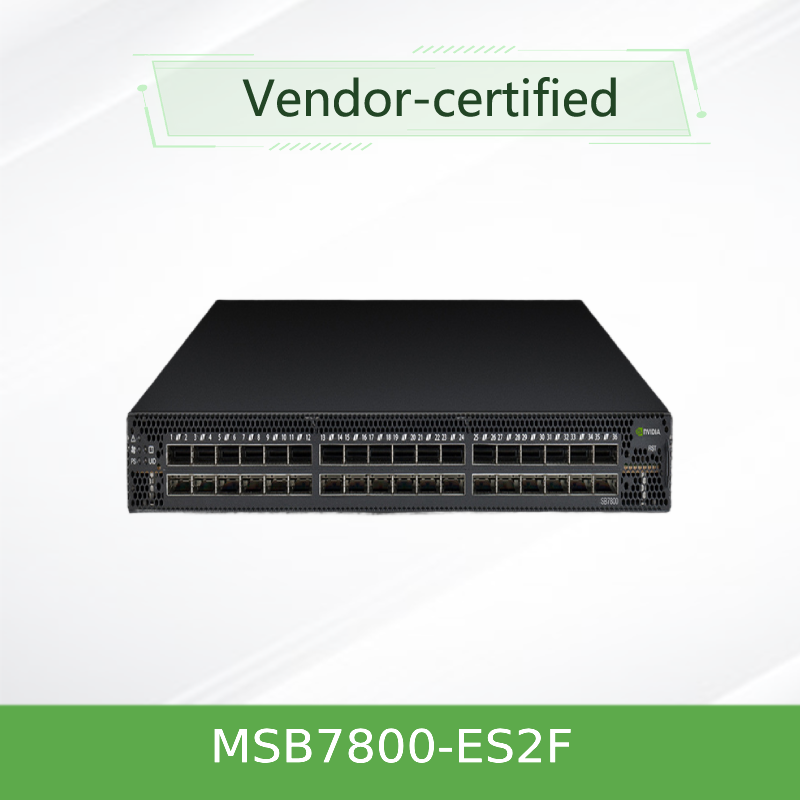

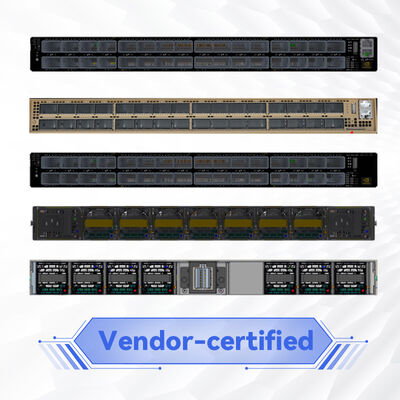

NVIDIA MSB7800-ES2F 100Gb/s InfiniBand Smart Switch
High-performance vaste configuratie 100Gb/s InfiniBand smart switch die 36 QSFP28-poorten levert met een niet-blokkerende 7,2 Tb/s bidirectionele doorvoer en een zeer lage poortlatentie.Speciaal gebouwd voor top-of-rack leaf connectiviteit in HPC, AI-trainingsclusters en bedrijfsdatacenters.
Belangrijkste specificaties
- Vluchten:36 x QSFP28 (100 Gb/s)
- Doorvoer:7.2 Tb/s niet-blokkerend
- Latentie:~ 90 ns van haven tot haven
- Vermogen (type):122 W (ATIS-gewicht)
- Luchtstroom:P2C (Port-to-Core) / Front-to-Rear
- Beheer:MLNX-OS (interne) + UFM-klaar
Productoverzicht
De NVIDIA MSB7800‐ES2F is een 100Gb/s InfiniBand vaste switch uit de SB7800-serie, ontworpen voor omgevingen waar elke bit bandbreedte en ultra-lage latentie belangrijk zijn.Het combineert 36 poorten van 100 Gb/s in een compact 1U chassis., met een totale tweerichtingsdoorvoer van 7,2 Tb/s.
Dit model heeftP2C (port-to-core) luchtstroomDe ingebouwde Intel Celeron dual-core x86-CPU met 4 GB DDR3-RAM en 16 GB SSD draagt MLNX-OS,een volledig beheer van het chassis mogelijk maken;, CLI/WebUI en automatisering.
Belangrijkste kenmerken
- 36 x 100 Gb/s QSFP28-poorten- Volledige bidirectionele bandbreedte zonder blokkering met EDR InfiniBand-ondersteuning
- 7.2 Tb/s totale doorvoer- High-density switching capaciteit in een 1U-vormfactor
- In-Network Computing met SHARPTM- Verlaadt collectieve operaties van de CPU naar de fabriek
- Volledig beheerd met MLNX‐OS- Biedt ondersteuning voor CLI, WebUI, SNMP en JSON API's

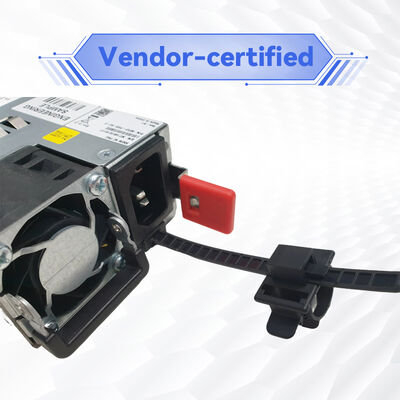

- Overbodige en warmwisselbare onderdelen- 1+1 redundante voedingsmiddelen en warmwisselbare ventilatormodules
- Energie-efficiënt ontwerp- ATIS gewogen vermogen verbruik tot 122 W
- P2C-luchtstroom (MSB7800-ES2F)- Front-to-rear-koeling compatibel met standaard datacenter layouts
- NVIDIA UFM® klaar- Integratie met Unified Fabric Manager voor geavanceerde telemetrie en automatisering
Technologie: Netwerkversnelling met SHARP
NVIDIA Scalable Hierarchical Aggregation and Reduction Protocol (SHARP)TM verbetert de prestaties van MPI-operaties door collectieve communicatie-operaties van de CPU naar het switchnetwerk te verplaatsen.Dit vermindert drastisch de MPI-operatietijd en vermindert het totale aantal gegevens dat het netwerk doorkruist.
Voor AI en deep learning workloads versnelt SHARP de collectieve NCCL-operaties, waardoor de prestaties tot 2,5x verbeteren.Het maakt het een belangrijke mogelijkheid voor grootschalige gedistribueerde opleiding en wetenschappelijke informatica..
Technische specificaties
| Parameter | Specificatie |
|---|---|
| Model | MSB7800-ES2F |
| Havens en snelheid | 36 x QSFP28; 100 Gb/s per poort (EDR InfiniBand) |
| Geaggregeerde doorvoer | 7.2 Tb/s niet-blokkerend tweerichtings |
| Switch latency | ~ 90 ns van haven tot haven |
| CPU / systeem | Intel Celeron 1047UE dual-core, 4 GB DDR3 RAM, 16 GB SSD |
| Besturingssysteem | MLNX-OS (intern beheerd) |
| Stroomvoorziening | 1+1 overbodig, warmwisselbaar; 80 Plus Gold, ENERGY STAR-gecertificeerd |
| Koeling / luchtstroom | Ventilatoren die met warmte kunnen worden verwisseld; P2C (port-to-core) |
| Afmetingen | 1.7 in x 16.85 in x 27 in; 1U rekbevestiging |
| Gewicht | 11.978 kg (ongeveer 26,4 pond) |
| Werktemperatuur | 0°C tot 45°C |
Bijlage A.
| Nummer van het bestelbare onderdeel | Beschrijving | Luchtstroom | Type |
|---|---|---|---|
| MSB7800-ES2F | 100 Gb/s InfiniBand 1U-switch, 36 QSFP28, dual AC PSU, P2C-luchtstroom | P2C | Beheerde schakelaar |
| MSB7800-ES2R | Hetzelfde als hierboven met C2P luchtstroom | C2P | Beheerde schakelaar |
| MSB7880-ES2F | 100 Gb/s InfiniBand 1U-router, 36 QSFP28, dual AC PSU, P2C-luchtstroom | P2C | Router |
| MSB7880-ES2R | 100Gb/s InfiniBand 1U-router, 36 QSFP28, dubbele AC-PSU, C2P-luchtstroom | C2P | Router |
Opmerking:MSB7800-ES2F (P2C-luchtstroom) wordt aanbevolen voor ontwerpen voor voor-naar-achterkoeling.Routervarianten (MSB7880) voegen gatewayfunctionaliteit toe voor multi-subnetstoffen.
Typische uitzendingen
- High-Performance Computing (HPC)- Leaf switch in fat-tree topologieën voor wetenschappelijke simulaties en onderzoek
- AI & Machine Learning Clusters- Interconnectie met lage latentie voor gedistribueerde training met NVIDIA GPU's
- Datacenters voor ondernemingen- Top-of-rack-connectiviteit voor gevirtualiseerde omgevingen en big data-analyse
- Scale-out opslag- Verbindt hoogwaardige opslagknooppunten met computerclusters
Verenigbaarheid
- InfiniBand Architectuur:Voldoet aan de specificaties IBTA 1.21 en 1.3
- Achteruit compatibel:Ondersteunt 100G EDR, 56G FDR en 40G QDR-linksnelheden

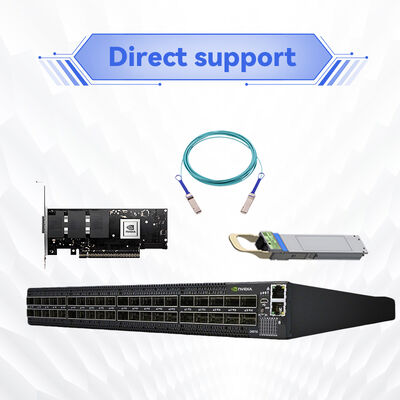

- Host Adapters:Volledig compatibel met NVIDIA ConnectX®-serie adapters
- Kabels:QSFP28 passieve koperen DAC's, actieve optische kabels en optische transceivers
- Software Stack:Werkt met HPC‐X, MLNX_OFED, OpenMPI en NVIDIA NCCL
Vaak gestelde vragen
Wat is het verschil tussen MSB7800 en MSB7880?
MSB7800 is een standaard InfiniBand-switch voor blad-/ruggengraatstoffen. MSB7880 is een InfiniBand-router die gatewayfunctionaliteit biedt,verbinding mogelijk maken tussen onafhankelijke subnetwerken met isolatie- en multi-tenant-mogelijkheden.
Ondersteunt het SHARPTM-technologie?
De MSB7800-serie ondersteunt volledig NVIDIA SHARP in-netwerk computing voor collectieve operationele versnelling over het weefsel.
Welke beheersmogelijkheden zijn er?
MLNX-OS biedt CLI, WebUI, SNMP en JSON API's. Voor grotere implementaties kan de switch worden beheerd door NVIDIA UFM voor geavanceerde telemetrie, predictive analytics en automatisering.
Voorzorgsmaatregelen en bestellingsnotities
- De luchtstroomrichting is cruciaal:MSB7800‐ES2F maakt gebruik van P2C-luchtstroom (port-to-core)
- Stroominvoer:Dual redundant wisselstroom met C13/C14-aansluitingen (100-240VAC)
- Rackdiepte:Standaarddiepte 27 in verifieer de compatibiliteit van de rek
- Kabels en transceivers, afzonderlijk verkocht QSFP28-kabels op basis van afstandsvereisten plannen
Checklijst van de koper
- Bevestig de luchtstroomrichting: MSB7800-ES2F gebruikt P2C
- Verifieer kabeltype: QSFP28 DAC of optische transceivers op basis van afstand
- Controleer de stroominvoer: dubbele redundante wisselstroom met C13/C14-aansluitingen (100-240VAC)
- Zorg ervoor dat de rack diepte ondersteunt 27 inch
- Plan voor beheer: MLNX-OS zorgt voor beheer aan boord; UFM is optioneel voor grotere stoffen
- Valideer SHARPTM-ondersteuning in uw applicatie-stack
- Bevestig garantie- en ondersteuningsopties
