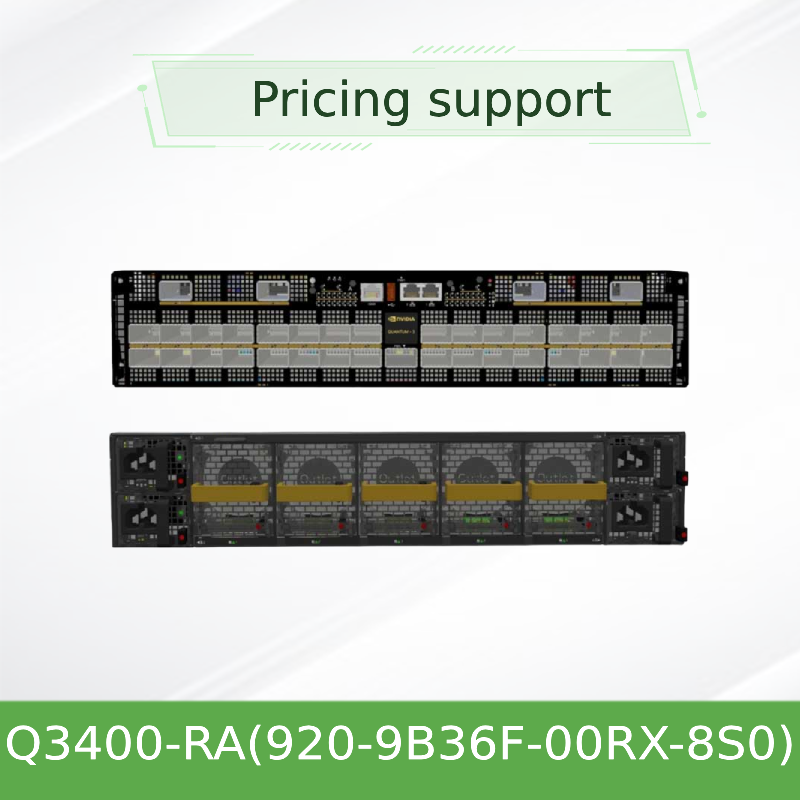

NVIDIA Q3400-RA 144-Port 800Gb/s XDR InfiniBand Switch voor AI
Productdetails:
| Merknaam: | Mellanox |
| Modelnummer: | Q3400-RA (920-9B36F-00RX-8S0) |
| Document: | q3200-ra-q3400-ra-xdr-800gb...al.pdf |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 STKS |
|---|---|
| Prijs: | Negotiate |
| Verpakking Details: | Buitenste doos |
| Levertijd: | Op basis van inventarisatie |
| Betalingscondities: | T/T |
| Levering vermogen: | Levering door project/batch |
|
Gedetailleerde informatie |
|||
| Model-NR.: | Q3400-RA 920-9B36F-00RX-8S0 | transmissiesnelheid: | 800 GB |
|---|---|---|---|
| Poorten: | 72 | Functie: | LACP, stapelbare, VLAN -ondersteuning |
| Technologie: | Infiniband | Maximale snelheid: | XDR |
| Transportpakket: | Verpakking | Specificatie: | 43.6*433.2*590,6 mm |
| Handelsmerk: | Mellanox | Oorsprong: | China |
| Markeren: | NVIDIA InfiniBand switch 144-poort,Mellanox XDR switch 800Gb/s,AI netwerk switch met garantie |
||
Productomschrijving
NVIDIA Q3400-RA 144-poorts 800Gb/s XDR InfiniBand-switch voor AI
Productoverzicht
De Q3400-RA is gebouwd op de revolutionaire NVIDIA Quantum-3 ASIC en is een high-radix switch met vaste configuratie, ontworpen voor de meest veeleisende AI en krachtige computerworkloads. Door gebruik te maken van de SerDes-technologie van 200 Gb/s per baan, schaalt het fat-tree-topologieën op twee niveaus om tot 10.368 ConnectX-8 NIC's met minimale latentie te verbinden. Het dient als de ideale ruggengraatschakelaar in grootschalige leaf-spine-architecturen, waardoor een optimale werkpleklocatie en snelle fabric-prestaties worden gegarandeerd.
Belangrijkste kenmerken
- Enorme doorvoer: 144 poorten van 800 Gb/s XDR InfiniBand die een schakelcapaciteit van 115,2 Tb/s leveren
- Hoge poortdichtheid: 72 OSFP-kooien die 1x 800Gb/s of 2x 400Gb/s-verbindingen per kooi ondersteunen
- Computing in het netwerk: ondersteunt NVIDIA Scalable Hiërarchical Aggregation and Reduction Protocol (SHARP)
- Geavanceerd Fabric Management: Dedicated Fabric Management Port (FNM) voor NVIDIA UFM-telemetrie en orkestratie
- Betrouwbaarheid: Redundante, hot-swappable 8 PSU's en 10 ventilatorunits met luchtstroom van voor naar achter (C2P)
Technologie en prestaties
De Q3400-RA maakt gebruik van de NVIDIA Quantum-3 Switch ASIC en integreert zeer efficiënte 200Gb/s SerDes. Het beschikt over verbeterde adaptieve routering om congestie te voorkomen en prestatie-isolatie om een voorspelbare service voor medehuurders te garanderen. Optionele routerfunctionaliteit maakt uitbreiding van InfiniBand-clusters over meerdere locaties mogelijk. Geoptimaliseerde topologieën omvatten Fat Tree, Dragonfly+ en Multi-dimensional Torus.
Compatibiliteitsmatrix
| Componenttype | Aanbevolen modellen |
|---|---|
| Adapterkaarten | NVIDIA ConnectX-8 (800Gb/s), ConnectX-7 (NDR) |
| Kabels (passief) | OSFP naar OSFP DAC, OSFP naar 2x OSFP-splitter |
| Kabels (actief) | OSFP actieve optische kabels (AOC) |
| Beheersoftware | NVIDIA UFM-platform, UFM AI |
Technische specificaties
| Parameter | Q3400-RA-specificatie |
|---|---|
| Modelnummer | Q3400-RA (NVIDIA-SKU: 920-9B36F-00RX-8S0) |
| Vormfactor | 4U rekmontage |
| Poorten | 144 XDR 800Gb/s-poorten over 72 OSFP-kooien |
| Geaggregeerde doorvoer | 115,2 Tb/s |
| Beheer poorten | FNM (OSFP), 2x MGT (RJ45), Console (RJ45), USB 2.0 |
| Voedingen | 8 Hot-swappable, 2000 W AC (200-240 V) |
| Koeling | 10 Hot-swappable ventilatoreenheden, connector-to-power (C2P) luchtstroom |
| Afmetingen (HxBxD) | 7" x 17,24" x 33,5" (177,8 mm x 438 mm x 850 mm) |
| Gewicht | Ongeveer. 60 kg (met 8 PSU's) |
| Operationele temperaturen | 0°C tot 35°C (omgekeerde luchtstroom) |
Railkit vereist: Ja (onderdeel: 930-9SKIT-00L0-00B voor 700-800 mm diepte). Luchtstroomrichting: C2P (connector op stroom). Bevestig de plaatsing in het hot-aisle van het datacenter. Netsnoeren niet inbegrepen in standaard SKU.
Service en ondersteuning
- 1 jaar standaard hardwaregarantie (uitbreidbaar)
- Ondersteuning voor NVIDIA-firmware-updates
- 24/7 technische ticketondersteuning
- Geavanceerde vervanging voor DOA
- Advies over implementatie op locatie
Voor RMA of technische vragen kunt u contact opnemen met ons gecertificeerde ondersteuningsteam.
Bedrijfsintroductie
Als gecertificeerde partner van NVIDIA-netwerkoplossingen zijn wij gespecialiseerd in de distributie en integratie van snelle InfiniBand- en Ethernet-producten. Onze focus op AI- en cloud-datacenters zorgt ervoor dat u authentieke hardware ontvangt met wereldwijde logistieke ondersteuning en toegewijde pre-sales engineering.
Veelgestelde vragen
Vraag: Is de Q3400-RA compatibel met NDR (400Gb/s)-infrastructuur?
EEN: Ja. De Quantum-3 ondersteunt meerdere snelheden. Het maakt integratie met bestaande NDR- of HDR-infrastructuren mogelijk en werkt indien nodig op 400 Gb/s of lagere snelheden.
Vraag: Wat is het typische stroomverbruik?
A: Ongeveer 2,9 kW met passieve koperkabels, tot 7 kW met actieve optische kabels.
Vraag: Kan dit als bladschakelaar worden gebruikt?
A: Het is voornamelijk geoptimaliseerd als Spine-switch vanwege de hoge radix (144 poorten), maar kan worden gebruikt in zeer dichte bladconfiguraties.
Vraag: Bevat het een Fabric Management Port?
A: Ja, een speciale OSFP-gebaseerde Fabric Management-poort bevindt zich op het voorpaneel, gescheiden van de datapoorten.
Dit product is ontworpen voor gecontroleerde datacenteromgevingen. Alleen gebruiken met goedgekeurde railkits (930-9SKIT-00L0-00B) voor paalsteun van voor naar achter van 700-800 mm. Netsnoeren worden apart verkocht. Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
