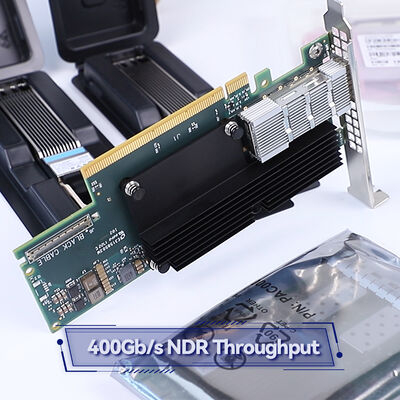

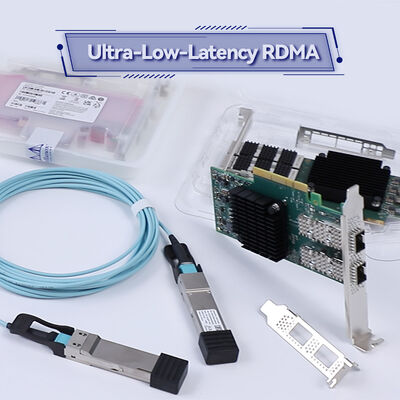

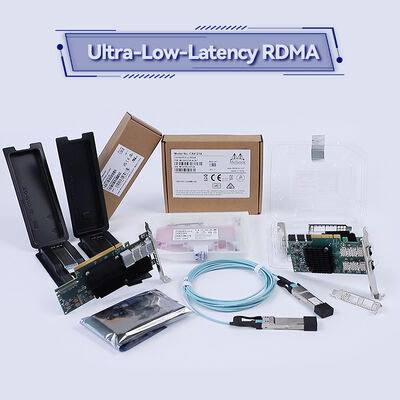

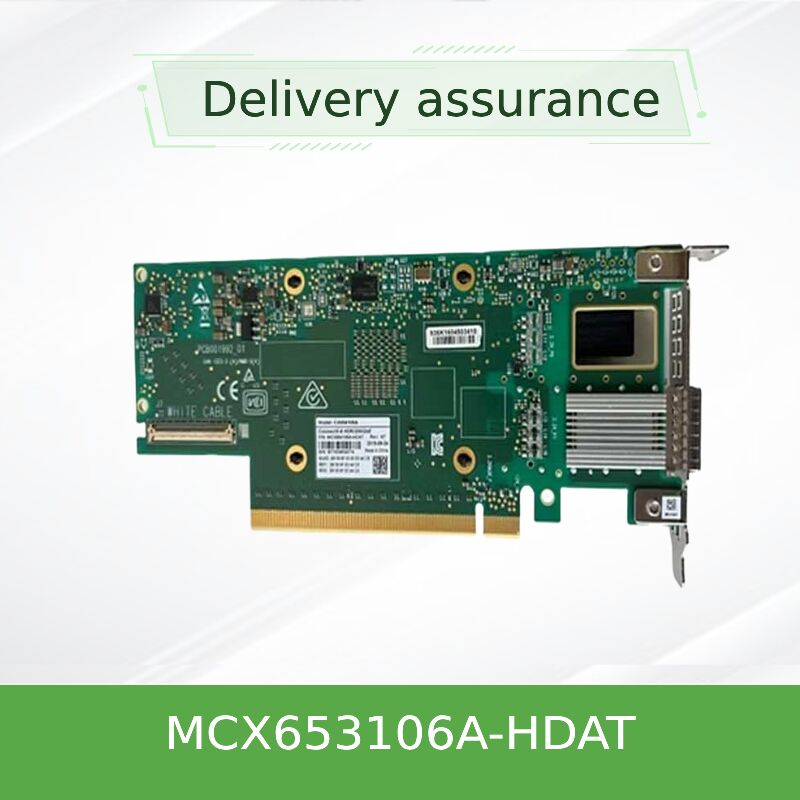

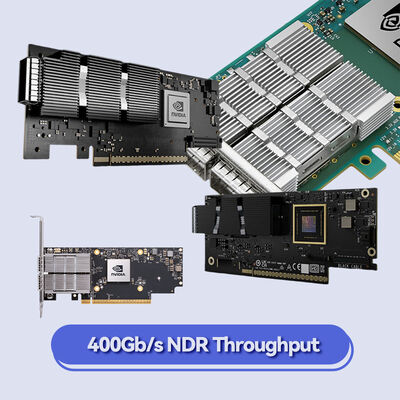

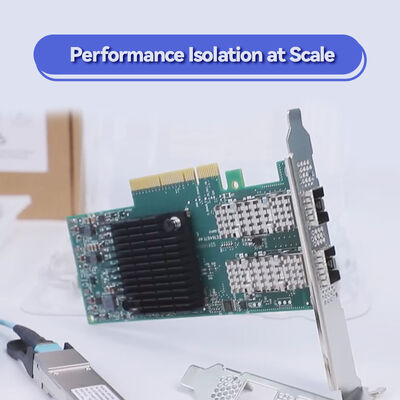

NVIDIA ConnectX-6 MCX653106A-HDAT 200Gb/s Dual-Poort InfiniBand Smart Adapter
Productdetails:
| Merknaam: | Mellanox |
| Modelnummer: | MCX653106A-HDAT |
| Document: | connectx-6-infiniband.pdf |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 stks |
|---|---|
| Prijs: | Negotiate |
| Verpakking Details: | Buitenste doos |
| Levertijd: | Op basis van inventarisatie |
| Betalingscondities: | T/T |
| Levering vermogen: | Levering door project/batch |
|
Gedetailleerde informatie |
|||
| Productenstatus: | Voorraad | Sollicitatie: | Server |
|---|---|---|---|
| Voorwaarde: | Nieuw en origineel | Type: | Bedraad |
| Maximale snelheid: | Tot 200 GB/s | Ethernet -connector: | QSFP56 |
| Model: | MCX653106A-HDAT | ||
Productomschrijving
MCX653106A-HDAT ¢ Dual-Port 200 Gb/s
De NVIDIA® ConnectX®-6 MCX653106A-HDAT-smart adapterkaart is ontworpen voor veeleisende HPC-, AI- en hyperscale cloud-infrastructuur.200 Gb/sDe bandbreedte per poort met In-Network Computing versnelling.en beveiliging van deep neural network training tot realtime data-analyse.
Als kerncomponent van het NVIDIA Quantum InfiniBand-platform maakt ConnectX-6 end-to-end RDMA, hardware-gebaseerd betrouwbaar transport en geavanceerde congestiebeheersing mogelijk.MCX653106A-HDATkenmerken van modeltwee-poort QSFP56, ondersteunt zowel InfiniBand als Ethernet (tot 200Gb/s). Het integreert block-level XTS-AES-codering, NVMe over Fabrics (NVMe-oF) offloads,en GPUDirect RDMA-versnelling, waardoor het de ideale keuze is voor GPU-versnelde clusters, software-defined storage en gevirtualiseerde netwerken.
NVIDIA ConnectX-6 breidt Remote Direct Memory Access (RDMA) uit tot buiten de conventionele grenzen.en dynamisch verbonden vervoer (DCT)De adapter zorgt voor een efficiënte schaalbaarheid tussen duizenden knooppunten.NetwerkgeheugenIn combinatie met PCIe Gen 4 is het mogelijk om zonder registratie toegang te krijgen tot RDMA-geheugen, waardoor de software overhead wordt verminderd.0, gegevens bewegen rechtstreeks tussen geheugen en netwerk, waardoor CPU-cycli vrijkomen voor applicatielogica.
Met steun vanRoCE (RDMA over Converged Ethernet)ConnectX-6 biedt een unified smart fabric voor zowel InfiniBand als Ethernet-omgevingen.
- High Performance Computing (HPC):Grootschalige simulaties, weermodellering en onderzoeksclusters die een lage latentie en een hoge berichtingsrate vereisen.
- AI & Machine Learning:Versnellen van gedistribueerde training van diepe neurale netwerken met GPUDirect RDMA en 200 Gb/s high-throughput links.
- NVMe-oF-opslagarrays:Gebouwd hoogwaardige NVMe/TCP of NVMe/RDMA opslagdoelen met hardware offloads, waardoor de CPU-belasting wordt verminderd.
- Hyperscale Cloud & NFV:Efficiënte service-chaining, OVS-offload (ASAP2) en SR-IOV voor maximaal 1K virtuele functies per adapter.
- Big Data Analytics:In-netwerk computing versnelling voor streamingmotoren en gedistribueerde databases.
ConnectX-6 MCX653106A-HDAT is compatibel met een breed scala aan servers, switches en besturingsomgevingen.InfiniBand-switches tot 200 Gb/s (HDR)enEthernet-switches tot 200 Gb/sDe adapter werkt op x86, Power, Arm, GPU en FPGA-platforms.
| Categorie | Ondersteunde opties / normen |
|---|---|
| Operatiesystemen | RHEL, SLES, Ubuntu, andere grote Linux distributies, Windows Server, FreeBSD, VMware vSphere |
| InfiniBand Spec | IBTA 1.3-compatibel, 200/100/50/25/10Gb/s, 8 virtuele lanes + VL15 |
| Ethernet-standaarden | 200/100/50/40/25/10/1GbE, IEEE 802.3bj, 802.3by, PFC, ETS, DCB, 1588v2 |
| CPU-afladen en virtualisatie | SR-IOV (1K VF's), NPAR, DPDK, ASAP2 OVS offload, Tunneling (VXLAN, NVGRE, Geneve) |
| Beheer en opstart | NC-SI, MCTP via SMBus/PCIe, PLDM (DSP0248/DSP0267), UEFI, PXE, iSCSI op afstand opstarten |
| Parameter | Detail |
|---|---|
| Productmodel | MCX653106A-HDAT |
| Vormfactor | PCIe-stand-up, laag profielbeugel inbegrepen, hoog beugel gemonteerd, kort beugel accessoire |
| Netwerkpoorten | 2x QSFP56 (dubbele poort) |
| Ondersteunde snelheden | InfiniBand: 200/100/50/25/10 Gb/s; Ethernet: 200/100/50/40/25/10/1 Gb/s |
| Host Interface | PCIe Gen 3.0/4.0 x16 (steunt ook x8, x4, x2, x1) |
| Maximale bandbreedte | 200 Gb/s per poort |
| Meldingspercentage | Tot 215 miljoen berichten per seconde |
| Latentie | Extreme lage (submicroseconde RDMA) |
| Hardwarekodificatie | XTS-AES 256/512-bits block-level encryptie, FIPS-compatibel |
| opslag en losladen | NVMe-oF doelgroep/initiatiefnemer, T10-DIF, SRP, iSER, NFS RDMA, SMB Direct |
| Virtualisatie | SR-IOV (tot 1K VF's), VMware NetQueue, QoS per VM |
| Afstandsstarten | InfiniBand, Ethernet, iSCSI, UEFI, PXE |
| Afmetingen (zonder beugel) | 167.65 mm x 68.90 mm |
| RoHS en naleving | RoHS-compatibel, ODCC-compatibel |
| Nummer van het besteldeel (OPN) | Ports / snelheid | Host Interface | Belangrijkste kenmerken |
|---|---|---|---|
| MCX653106A-HDAT | 2x QSFP56, tot 200 Gb/s | PCIe 3.0/4.0 x16 | Dual-port, Crypto, standaard beugel |
| MCX653105A-HDAT | 1x QSFP56, 200 Gb/s | PCIe 3.0/4.0 x16 | Single-port, cryptosupport |
| MCX653106A-ECAT | 2x QSFP56, 100 Gb/s | PCIe 3.0/4.0 x16 | 100 Gb/s variant, geen cryptografie |
| MCX653436A-HDAT (OCP 3.0) | 2x QSFP56, 200 Gb/s | PCIe x16 | OCP 3.0 kleine vormfactor |
| MCX654106A-HCAT | 2x QSFP56, Socket Direct | 2x PCIe 3.0 x16 | Toegang per CPU, Socket Direct |
Opmerking: voor varianten met koude plaat voor vloeistofgekoelde Intel Server System D50TNP, neem contact op met Starsurge voor een aangepaste bestelling.
100% authentieke NVIDIA ConnectX-6 adapters, traceerbaar.
Warehouses & partnerhubs voor Amerika, EMEA, APAC.
Firmware configuratie, RDMA-tuning, NVMe-oF validatie.
Lange termijn relatie met NVIDIA partners, kosteneffectief.
Makkelijk te vervangen en geavanceerd.
Engelse, Chinese en aangepaste integratie ondersteuning.
Hong Kong Starsurge Group biedt end-to-end ondersteuning: van compatibiliteitscontroles, firmware-aanpassingen tot leiding bij de inzet ter plaatse.We bieden toegewijde technische accountmanagers voor datacenter upgrades en proof-of-concept (PoC) testen.Alle adapters worden geleverd met antistatische verpakking en optionele installatie kits.
✔ 24 uur technische ondersteuning ticketing systeem ✔ Geavanceerde vervanging voor bedrijfskritische omgevingen ✔ Bestuurder & software stack assistentie (OFED, WinOF-2, DPDK).
Dit model biedt dual-port 200Gb / s-capaciteit, volledige crypto-offload (XTS-AES) en ondersteunt zowel InfiniBand als Ethernet op dezelfde adapter.Het is geoptimaliseerd voor servers met een hoge dichtheid die maximale doorvoer vereisen.
Ja, het ondersteunt volledig NVIDIA GPUDirect RDMA (PeerDirect) waarmee directe communicatie van GPU naar netwerk mogelijk is, waardoor onnodige geheugenkopieën worden geëlimineerd en de latentie voor AI-training wordt verminderd.
Absoluut. Het is achterwaarts compatibel met PCIe Gen 3.0, Gen 2.0, en Gen 1.1, hoewel de maximale doorvoer beperkt kan zijn in vergelijking met Gen 4.0 host.
Passieve koperkabels met ESD-bescherming, actieve optische kabels en aangedreven connectoren.
Ja, de ConnectX-6 beschikt over NVMe over Fabrics-offloads voor zowel het doel als de initiator, waardoor de CPU-overhead drastisch wordt verminderd en de IOPS-scalabiliteit wordt verbeterd.
- Bevestig de mechanische afstand van de server: standaardhoogte PCIe-beugel inbegrepen; laagprofielbeugel ook als accessoire.
- Voor vloeistofgekoelde platforms (Intel D50TNP) moet u vóór de bestelling de beschikbaarheid van de koelplaat optie controleren.
- Bevestig de compatibiliteit van de stuurprogramma's met uw Linux-distributieversie. NVIDIA OFED aanbevolen.
- Niet openbaar gespecificeerd: nauwkeurig stroomverbruik per poort bij volledige 200Gb/s-belasting, zie de NVIDIA-gebruikershandleiding of contact opnemen met Starsurge voor typische waarden (ongeveer 15-18W in totaal).
- FIPS-certificering is hardware-compatibel, maar kan specifieke firmware vereisen.
Opgericht in 2008,Hong Kong Starsurge Group Co., LimitedMet een wereldwijd klantenbestand van overheden, gezondheidszorg, productie, onderwijs, financiën,en bedrijfssectorStarsurge levert netwerkapparatuur met hoge prestaties, waaronder switches, NIC's, draadloze oplossingen en op maat gemaakte software.Het bedrijf combineert ervaren verkoop- en technische teams om complexe infrastructuurprojecten te ondersteunenKlantgerichte aanpak, betrouwbare kwaliteit en snelle wereldwijde levering maken Starsurge tot een vertrouwde partner voor datacenters van de volgende generatie.
| Feit | Waarde |
|---|---|
| Maximale doorvoer | 200Gb/s per poort (theoretisch totaal 400Gb/s) |
| On-chip versnelling | Tag matching, rendezvous offload, collectieve offloads, burst buffer |
| Virtuele functies | Maximaal 1024 VF per adapter |
| Versleutelingstandaard | XTS-AES 256/512-bit, losgeladen van de CPU |
| Adaptieve routing | RDMA-ondersteuning buiten gebruik |
| Server / platform | CPU architectuur | Beproefd besturingssysteem |
|---|---|---|
| Dell PowerEdge R750 | Intel Xeon Scalable (Gen 4) | RHEL 8.6, Ubuntu 22.04 |
| HPE ProLiant DL380 Gen10 Plus | Intel Xeon | SLES 15 SP4, VMware ESXi 7.0 |
| Supermicro GPU SuperServer | AMD EPYC 7003 | Ubuntu 20.04, NVIDIA HPC SDK |
| Lenovo ThinkSystem SR650 | Intel Xeon | Windows Server 2022 |
| NVIDIA DGX / HGX basis | NVIDIA Arm / x86 | Ubuntu met MLNX_OFED |
- ¢ PCIe-slottype: x16 mechanisch (elektrisch x16/x8/x4 ondersteund)
- Vereiste poortsnelheid: 200 Gb/s of minder; kabeltype (QSFP56 passief/actief)
- ¢ Beschikbaarheid van besturingssystemen: controleer MLNX_OFED of WinOF-2-versie
- ¢ Versleuteling vereiste: FIPS-modus of standaard AES-XTS
- - Koeling en beugel: standaard of koelplaat?
- Hoeveelheid en levertijd: Bevestiging van voorraad bij Starsurge
QM8700 / QM9700 serie, 40 poorten HDR 200Gb/s
Geoptimaliseerd voor Ethernet en RoCE, 200Gb/s
InfiniBand/Ethernet met programmeerbaar gegevenspad
DAC-, AOC- en actieve glasvezelkabels voor 200G
- ▸ NVIDIA ConnectX-6 Gebruikershandleiding (Firmware & Configuration)
- ▸ RDMA over Converged Ethernet (RoCE) Implementatiegids
- ▸ NVMe-oF met ConnectX-6: beste praktijken
- ▸ Performance Tuning voor MPI en GPUDirect
- ▸ Bloc-level encryptie-opstelling voor FIPS-omgevingen
* Specificaties en functies zijn gebaseerd op gepubliceerde NVIDIA-datasheets en kunnen worden bijgewerkt.Zie de officiële NVIDIA documentatie of neem contact op met Starsurge pre-sales engineering.
