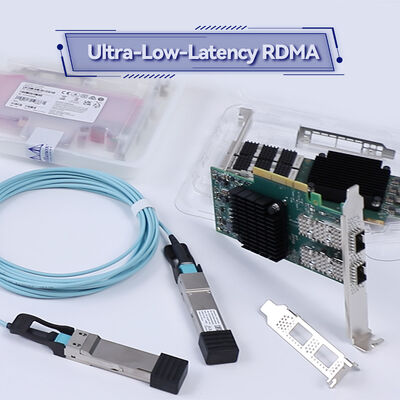

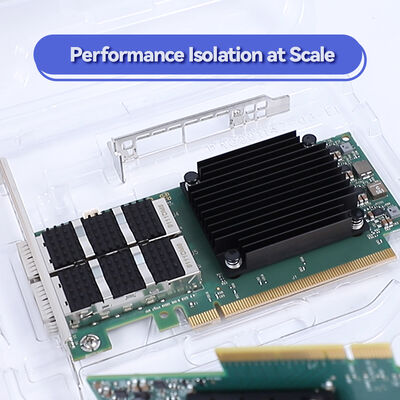

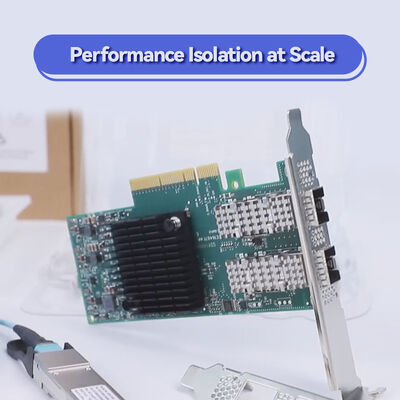

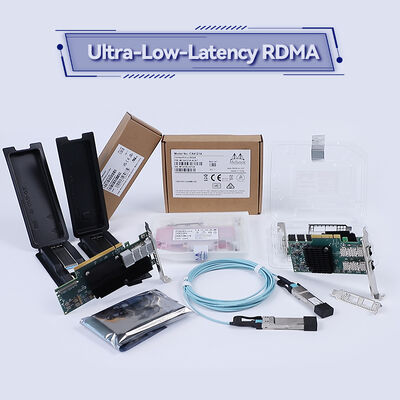

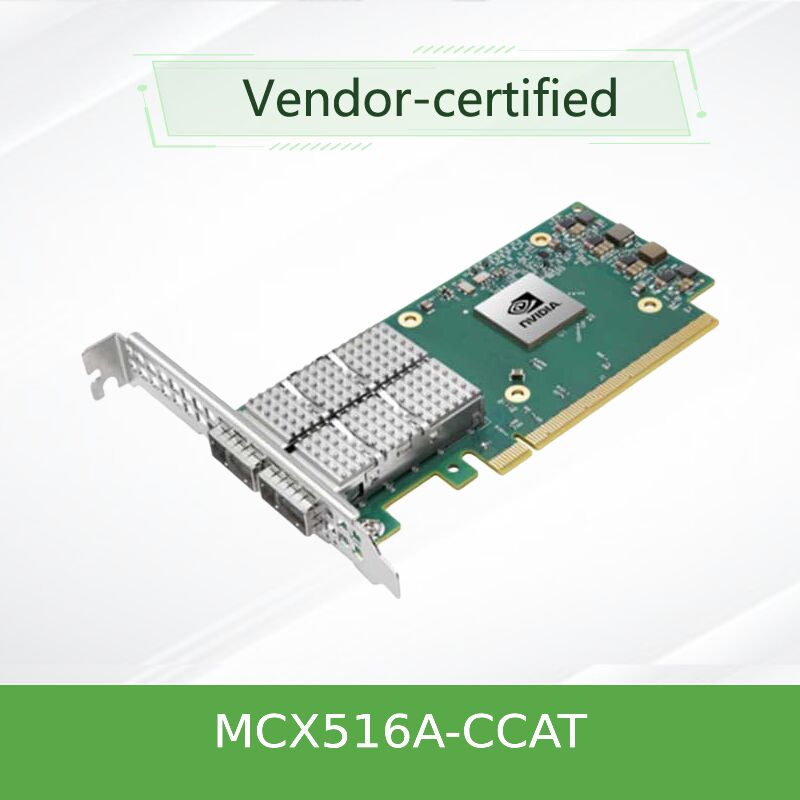

MCX516A-CCAT Dual-Port 100GbE Ethernet Adapter van NVIDIA

Productdetails:

Merknaam: Mellanox
Modelnummer: MCX516A-CCAT
Document: connectx-5-en-card.pdf

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal: 1 stks
Prijs: Negotiate
Verpakking Details: Buitenste doos
Levertijd: Op basis van inventarisatie
Betalingscondities: T/T
Levering vermogen: Levering door project/batch
Beste prijs Contact

Gedetailleerde informatie
Productenstatus: Voorraad Sollicitatie: Server
Interfacetype:: Netwerk Poorten: Dubbel
Maximale snelheid: 25GBE Connectortype: SFP28
Type: Bedraad Voorwaarde: Nieuw en origineel
Garantie tijd: 1 jaar Model: MCX516A-CCAT
Naam: Mellanox-netwerkkaart CX516A CONNECTX-5 100GBE MCX516A-CCAT Dual-Port QSFP28 PCI-E-adapter Trefwoord: Mellanox -netwerkkaart

Productomschrijving

NVIDIA ConnectX-5 EN MCX516A-CCAT

Dual-port QSFP28 100GbE Ethernet-adapterkaart het leveren van maximaal 100 Gb/s per poort, 750 ns latentie, 200 miljoen berichten per seconde en geavanceerde applicatie-offloads.0, cloud, opslag, AI en telecommunicatieplatforms die de hoogste bandbreedte en lage latentie vereisen.

2x 100GbE-poorten PCIe 3.0 x16 RoCE-steun SR-IOV tot 512 VF VXLAN/NVGRE/GENEVE lossen NVMe-oF-doellast ASAP2 vSwitch offload
Productoverzicht

De NVIDIA ConnectX-5 ENMCX516A-CCATis een dual-port 100GbE Ethernet adapterkaart ontworpen voor de meest veeleisende datacenter workloads. Gebouwd op de ConnectX-5 architectuur, deze adapter ondersteunt meerdere snelheden waaronder 100GbE, 50GbE,40GbEMet een latentie van 750 ns, maximaal 200 miljoen berichten per seconde (Mpps) en een PCIe 3.0 x16-hostinterface.de MCX516A-CCAT levert toonaangevende doorvoer en CPU-efficiëntieBelangrijke mogelijkheden zijn onder meer RoCE (RDMA over Converged Ethernet), SR-IOV-virtualisatie met maximaal 512 virtuele functies, versnelde schakeling en pakketverwerking voor vSwitch/vRouter-offloads,NVMe over Fabric doellastenDeze adapter is verkrijgbaar in een low-profile PCIe-form factor met verbeterde host management functies.

Belangrijkste kenmerken
Dual-Port 100GbE
Twee QSFP28-poorten die 100/50/40/25/10/1GbE-snelheden ondersteunen.
Ultra-lage latentie en hoge berichtsnelheid
750ns latency, tot 200 Mpps bericht snelheid, en 197 Mpps met DPDK voor kernel bypass applicaties.
RDMA over Converged Ethernet (RoCE)
RDMA-diensten met een lage latentie via Layer 2- en Layer 3-netwerken voor opslag- en rekenwerklast.
ASAP2 Versnelde overstap
Hardware-aflading van Open vSwitch (OvS) en vRouter-gegevensvlak, waarbij de flexibiliteit van het besturingsvlak wordt behouden en tegelijkertijd draadsnelheid wordt bereikt.
NVMe over Stoffenafladen
Hardware-versnelde NVMe-oF-doelbelastingen die efficiënte NVMe-opslagtoegang mogelijk maken met bijna nul-CPU-interventie.
SR-IOV virtualisatie
Tot 512 virtuele functies (VF's) en 8 fysieke functies per poort, met gegarandeerde QoS- en VM-isolatie.
Overlappingsnetwerk-afladen
Hardware-incapseling en -afkapseling voor VXLAN-, NVGRE-, GENEVE-, MPLS- en NSH-tunnels.
Flexible programmable pipeline
Flexible parser- en match-action tabellen die hardware-offloads voor huidige en toekomstige protocollen mogelijk maken.
Hostbeheer en Remote Boot
NC-SI via MCTP, BMC-interface, PLDM voor monitoring en firmware-update, PXE en UEFI op afstand opstarten.
Technologie: ConnectX-5 Architectuur

De ConnectX-5 EN ASIC levert recordprestaties met geavanceerde versnellingsmotoren.

  • PeerDirect (GPUDirect)
  • Aanpasbare routing voor betrouwbaar vervoerHet maakt out-of-order RDMA en adaptieve routing mogelijk voor een geoptimaliseerd gebruik van de stof.
  • Tag Matching en Rendezvous Offloads- Hardware-aflading van het MPI-tagmatching- en rendezvousprotocol, waardoor de CPU-overhead in HPC-clusters wordt verminderd.
  • Bufferontlading¢ Hardwareversnelling voor achtergrondcontrole in grootschalige simulaties en ML-training.
  • Ingebedde PCIe-switchOndersteunt maximaal 8 biforcaties, waardoor hostketting en de eliminatie van backend-switches in opslagrekken mogelijk zijn.
  • Paging op aanvraag (ODP)- Registratievrije toegang tot RDMA-geheugen, die de ontwikkeling van toepassingen vereenvoudigt.
  • Extended Reliable Connected (XRC) en Dynamically Connected Transport (DCT)- RDMA schaalt tot tienduizenden nodes.
  • T10-DIF Ondertekening overdracht- Hardwaregebaseerde gegevensintegriteitsbescherming voor opslagbelastingen bij draad snelheid.
Typische uitzendingen
Cloud en Web 2.0 datacenters
Hoogdichte virtualisatie, overlappende netwerken en vSwitch-offloads verminderen het CPU-gebruik en behouden de draad-snelheid.
Hoogwaardige opslag
NVMe-oF-doel-offloads, T10-DIF en RoCE zorgen voor high-performance blokopslag met submicroseconde latentie.
AI en machine learning clusters
PeerDirect GPUDirect, adaptieve routing en burst buffer offloads versnellen gedistribueerde trainingswerklasten.
Telecommunicatie en NFV
ASAP2 vSwitch offloads, service chaining en hairpin hardware mogelijkheden zorgen voor efficiënte Network Function Virtualisatie.
Hoogfrequentiehandel (HFT)
Ultralage latentie (750 ns) en hoge berichtingssnelheid (200 Mpps) voldoen aan de meest veeleisende financiële toepassingen.
Host Chaining Storage Racks
De ingebouwde PCIe-switch maakt het voor servers mogelijk om zonder top-of-rack-switches met elkaar te verbinden, waardoor de totale kosten van het gebruik worden verminderd.
Compatibiliteit en ecosysteem

De MCX516A-CCAT is compatibel met een breed scala aan besturingssystemen: RHEL/CentOS, Ubuntu, Windows Server, FreeBSD, VMware ESXi en Citrix XenServer.passive DAC-kabels, actieve optische kabels (AOC) en breakoutkabels (100GbE tot 4x25GbE of 2x50GbE).De adapter integreert naadloos met NVIDIA Spectrum-switches en standaardgebaseerde 25GbE/40GbE/50GbE/100GbE-infrastructuur. Softwareondersteuning omvat OFED (OpenFabrics Enterprise Distribution), DPDK en WinOF-2 voor Windows.

Technische specificaties
Categorie Specificatie
Model MCX516A-CCAT
Vormfactor Een low-profile PCIe-add-in-kaart.
Havens 2x QSFP28 (100/50/40/25/10/1GbE)
Ondersteunde snelheden 100GbE, 50GbE, 40GbE, 25GbE, 10GbE, 1GbE
Host Interface PCIe 3.0 x16 (compatibel met x8, x4, x2, x1; automatisch onderhandeld)
Meldingspercentage Tot 200 miljoen berichten per seconde (Mpps); 197 Mpps met DPDK
Latentie 750 ns (typische doorsnede)
Virtualisatie SR-IOV: maximaal 512 virtuele functies, 8 fysieke functies per poort
RoCE-steun Ja ¢ RDMA over Converged Ethernet (RoCE)
Overlappende ontladingen VXLAN, NVGRE, GENEVE, MPLS, NSH hardwarekapseling/de-kapseling
vSwitch/vRouter Offloads Open vSwitch (OvS) en vRouter dataplan ontlading met flexibele match-action tabellen
opslag en losladen NVMe-oF-doelontladingen, T10-DIF-handovering van handtekeningen, SRP, iSER, NFS RDMA, SMB Direct
Verbeterde kenmerken Tag matching, rendezvous offload, adaptieve routing, burst buffer offload, ingebedde PCIe switch, ODP, XRC, DCT
CPU-afladen TCP/UDP stateless offloads, LSO/LRO, checksum offloads, RSS/TSS, HDS, VLAN/MPLS tag inbrengen/uittrekken
Beheersinterfaces NC-SI via MCTP (SMBus/PCIe), BMC-interface, PLDM (monitoring en firmware-update), SDN eSwitch management, SPI, JTAG
Afstandsstarten PXE, UEFI, iSCSI remote boot
Energieverbruik Niet openbaar aangegeven
Werktemperatuur 0°C tot 55°C (typisch)
Normen IEEE 802.3bj/3bm (100GbE), 802.3by (25/50GbE), 802.3ba (40GbE), 802.3ae (10GbE), 802.1Qbb PFC, 802.1Qaz ETS, 802.1Qau QCN, 1588v2, PCIe Gen 3.0
RoHS Voldoende
Opmerking: de specificaties zijn gebaseerd op NVIDIA openbare documentatie.
Selectiegids: ConnectX-5 EN Portfolio
OPN (nummer van het bestelonderdeel) Havens Maximale snelheid Interface Host Interface Belangrijkste kenmerk
MCX516A-CCAT 2 100GbE QSFP28 PCIe 3.0 x16 Dual-port 100GbE, verbeterd hostbeheer
MCX516A-CDAT 2 100GbE QSFP28 PCIe 4.0 x16 ConnectX-5 Ex verbeterde prestaties, PCIe Gen 4.0
MCX512A-ACAT 2 25GbE SFP28 PCIe 3.0 x8 Dual-port 25GbE, UEFI ingeschakeld
MCX516A-GCAT 2 50GbE QSFP28 PCIe 3.0 x16 Dual-port 50GbE, verbeterd gastheerbeheer
MCX516B-CCAT 2 100GbE QSFP28 PCIe 3.0 x16 Dual-port 100GbE-variant
Waarom MCX516A-CCAT kiezen van Starsurge
100GbE klaar
Maak uw datacenter toekomstbestendig met 100GbE-connectiviteit, terwijl u achterwaartse compatibiliteit behoudt tot 50/40/25/10/1GbE.
Ongeëvenaarde berichtpercentage
200 Mpps maakt de hoogste pakketverwerkingsdichtheid mogelijk voor telco NFV, vSwitch en high-frequency trading.
Uitgebreide lossen
NVMe-oF, T10-DIF, ASAP2 en RoCE-offloads verminderen het CPU-gebruik drastisch en verbeteren de applicatieprestaties.
Wereldwijde logistiek en ondersteuning
Hong Kong Starsurge biedt concurrerende prijzen, garantie ondersteuning en snelle wereldwijde levering.
Service en ondersteuning

Hong Kong Starsurge biedt end-to-end ondersteuning voor NVIDIA/Mellanox-adapters, inclusief compatibiliteitscontrole, firmware-updates en technische probleemoplossing.De standaardgarantie komt overeen met de beperkte hardwaregarantie van NVIDIA (1 jaar retour-en-reparatie)Ons team kan helpen met de installatie van de stuurprogramma's, prestatie-tuning, RoCE-configuratie en integratie in bestaande servers, opslag,en netwerkomgevingen.

Vaak gestelde vragen
V: Wat is het verschil tussen MCX516A-CCAT en MCX516A-CDAT?
MCX516A-CCAT gebruikt PCIe 3.0 x16 interface, terwijl MCX516A-CDAT (ConnectX-5 Ex) PCIe 4.0 x16 gebruikt voor een hogere theoretische bandbreedte.
V: Ondersteunt deze kaart RDMA over Converged Ethernet?
De ConnectX-5 EN ondersteunt volledig RoCE (RDMA over Converged Ethernet) voor geheugentoegang met lage latentie over het netwerk, inclusief RoCE overlay-netwerken.
Q: Kan ik deze adapter gebruiken met een PCIe 4.0 slot?
De kaart is PCIe 3.0 x16 maar is achterwaarts compatibel met PCIe 4.0 slots (opereren bij PCIe 3.0 snelheden).
V: Welke kabels zijn compatibel met 100GbE-operatie?
QSFP28 passieve DAC-kabels (tot 5 m), QSFP28 actieve optische kabels (AOC), 100GBASE-SR4 (MPO, tot 100 m), 100GBASE-LR4 (LC, tot 10 km),en breakoutkabels (100GbE tot 4x25GbE of 2x50GbE) worden ondersteund.
V: Wat is ASAP2 en wat is het nut van mijn inzet?
ASAP2 (Accelerated Switching and Packet Processing) offloadt Open vSwitch en vRouter dataplan naar hardware,het bereiken van draad-snelheid prestaties terwijl het verminderen van de CPU-belasting met maximaal 10x in gevirtualiseerde omgevingen.
V: Ondersteunt deze kaart NVMe over Fabric?
Ja, de ConnectX-5 EN bevat hardware-offloads voor NVMe-oF-doel, waardoor efficiënte toegang tot NVMe-opslag op afstand met minimale CPU-interventie mogelijk is.
Belangrijkste feiten
Dual-port 100GbE QSFP28 200 Mpps berichtssnelheid 750ns latentie RoCE ondersteund 512 SR-IOV Virtuele functies VXLAN/NVGRE/GENEVE lossen PCIe 3.0 x16 ASAP2 vSwitch offload NVMe-oF-doellast T10-DIF Ondertekening overdracht PeerDirect GPUDirect NC-SI BMC-beheer
Compatibiliteitsmatrix
Categorie Ondersteunde opties
Operatiesystemen RHEL/CentOS 7/8/9, Ubuntu 18.04+, Windows Server 2016/2019/2022, FreeBSD 12+, VMware ESXi 6.7/7.0/8.0, Citrix XenServer
Schakelaars NVIDIA Spectrum SN3000/SN3700-serie, Cisco Nexus 3000/9000, Arista 7000-serie, Juniper QFX-serie, elke op standaarden gebaseerde 25/40/50/100GbE-switch
Kabels en optica (100 GbE) QSFP28 passieve DAC (tot 5m), QSFP28 AOC, 100GBASE-SR4 (MPO, 100m), 100GBASE-LR4 (LC, 10km), 100GBASE-ER4 (LC, 40km)
Kabels en optica (lagere snelheden) QSFP28 tot SFP28 breakoutkabels (100G tot 4x25G), QSFP+ (40G), SFP28 (25G), SFP+ (10G) met passende adapters
Beheersprotocollen NC-SI, MCTP via PCIe/SMBus, PLDM voor monitoring en firmware-update, SDN eSwitch-beheer
Checklijst van de koper
  • Bevestig dat de server beschikt over een PCIe x16-slot van ′′ Gen 3.0 of hoger (PCIe 3.0 x16 biedt voldoende bandbreedte voor dual-port 100GbE).
  • Bepaal het vereiste kabeltype: passieve DAC (korte afstand), actieve optische (middeafstand) of optische transceivers (lange afstand) voor 100GbE-operatie.
  • Controleer de beschikbaarheid van de besturingssysteemstuurprogramma's op de officiële website van NVIDIA/Mellanox (laatste OFED- of inboxstuurprogramma's).
  • Zorg ervoor dat uw schakelaar 100GbE QSFP28-poorten ondersteunt (de meeste moderne back-switches wel).
  • Voor RoCE-implementaties, bevestig de ondersteuning van switches voor DCB (PFC, ETS, ECN) en congestie-melding.
  • Voor NVMe-oF-doel-offloads moet u de compatibiliteit van uw opslagsoftware stack controleren.
  • Voor BMC-integratie moet u controleren of uw moederbord NC-SI via SMBus of PCIe ondersteunt.
Gerelateerde producten
NVIDIA MCX516A-CDAT
ConnectX-5 Ex dual-port 100GbE met PCIe 4.0 x16 voor verbeterde prestaties.
NVIDIA SN3700 Switch
32x 200GbE back-switch voor 100GbE/200GbE-aggregatie met een hoge dichtheid.
NVIDIA LinkX QSFP28 DAC-kabels
Passive koperkabels voor 100 GbE-verbindingen tot 5 meter.
NVIDIA SN3420 Switch
48x 25GbE + 12x 100GbE top-of-rack-schakelaar voor blad/rugstof.
Gerelateerde gidsen
  • RoCE-implementatiegids voor ConnectX-5-serie
  • ASAP2 Open vSwitch Offload Configuration Guide
  • NVMe over Fabric met ConnectX-5 Best Practices
  • SR-IOV-configuratie op VMware ESXi met Mellanox-adapters
  • 100GbE migratie: planning en uitvoering
Over Hong Kong Starsurge Group

Hong Kong Starsurge Group Co., Limited is een technologiegedreven leverancier van netwerkhardware, IT-diensten en systeemintegratie sinds 2008.onderwijsWe leveren switches, NIC's, draadloze oplossingen, IoT-systemen en aangepaste software met meertalige ondersteuning en wereldwijde levering.Starsurge zorgt voor betrouwbare kwaliteit., responsive service en op maat gemaakte netwerkinfrastructuuroplossingen.
