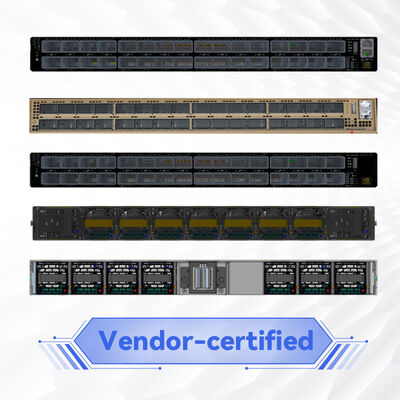

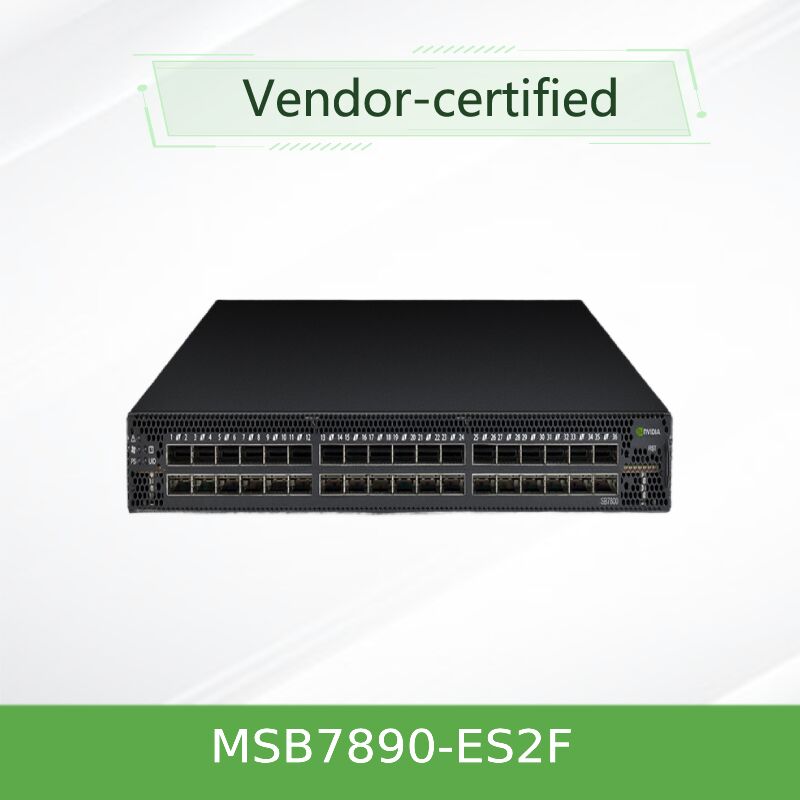

NVIDIA Mellanox MSB7890-ES2F 100G InfiniBand Switch 36-poort 7.2Tb/s Onbeheerde Switch met P2C Airflow UFM Ready
Productdetails:
| Merknaam: | Mellanox |
| Modelnummer: | MSB7890-ES2F |
| Document: | MSB7800 series.pdf |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 stks |
|---|---|
| Prijs: | Negotiate |
| Verpakking Details: | Buitenste doos |
| Levertijd: | Op basis van inventarisatie |
| Betalingscondities: | T/T |
| Levering vermogen: | Levering door project/batch |
|
Gedetailleerde informatie |
|||
| Sollicitatie: | Server | Voorwaarde: | Nieuw en origineel |
|---|---|---|---|
| Trefwoord: | Het netwerkschakelaar van MSB7890-ES2F mellanox | Poortconfiguratie: | 36 x QSFP28 (100 GB/s EDR Infiniband) |
| Geaggregeerde doorvoer: | 7.2 TB/S | Latentie schakelen: | 90 nanoseconden |
| Markeren: | 100G InfiniBand ongemanaged switch,Mellanox-netwerkschakelaar met 36 poorten,7.2Tb/s InfiniBand switch met P2C airflow |
||
Productomschrijving
High-performance vaste configuratie 100Gb/s InfiniBand smart switch met 36 poorten van 100Gb/s met 7,2 Tb/s non-blocking throughput, SHARPTM in-network computing acceleration,en ultra-lage latentie ontworpen voor gecentraliseerd fabricbeheer via NVIDIA UFMTM in grootschalige HPC, AI en datacenters.
De NVIDIA Mellanox MSB7890-ES2F is een ongemanaged 100Gb/s InfiniBand smart switch die is ontworpen voor grootschalige datacenterimplementaties die een gecentraliseerd fabric management vereisen.Onderdeel van de NVIDIA SB7800-serie, deze switch levert 36 QSFP28-poorten die werken bij 100Gb/s per poort, met een totale niet-blokkerende doorvoer van 7,2 Tb/s en een ultra-lage poortlatentie.de MSB7890‐ES2F is geoptimaliseerd voor extern beheer via NVIDIA Unified Fabric Manager (UFMTM), waardoor datacenteroperators efficiënt kunnen voorzien, monitoren, oplossen en onderhouden van moderne datacenterfabrieken op grote schaal.
De MSB7890‐ES2F beschikt over dezelfde hoogwaardige hardware als de beheerde SB7800-serie, met inbegrip van een ingebouwde dual‐core x86-CPU voor het beheer van de switch-hardware (firmware, voedingsbronnen,(bijv. de aansteker) terwijl ze afhankelijk zijn van externe subnetmanagers voor stoforkestratieMet ondersteuning voor NVIDIA SHARPTM in-network computing-technologie, de schakelaar offloads collectieve operaties van de CPU's naar het netwerk structuur, dramatisch versnellen MPI en deep learning workloads.De MSB7890-ES2F-variant beschikt over een P2C-luchtstroom (port-to-power), waardoor het geschikt is voor koelingsarchitecturen van datacenters waar koude lucht vanuit de haven wordt aangeleverd.
- 100 Gb/s InfiniBand per poort36 QSFP28-poorten met volledige bidirectionele bandbreedte en een niet-blokkerende architectuur.
- 7.2 Tb/s Algemene doorvoer¢ High-density switching capaciteit in een compacte 1U-vormfactor.
- Niet-beheerde SKU's voor externe controleOptimaliseerd voor gecentraliseerd beheer via het NVIDIA UFMTM-platform; ideaal voor grootschalige stoffen die een uniforme orkestratie vereisen.
- Versnelling van in-network computingDe NVIDIA SHARPTM-technologie verlaagt de collectieve operaties van de CPU's naar de switchfabriek, waardoor de MPI-operatietijd wordt verkort en waardevolle CPU-bronnen vrijkomen.
- UFM klaar- Naadloze integratie met NVIDIA Unified Fabric Manager voor geavanceerde telemetrie, voorspellende analyses en geautomatiseerde stoforkestratie over honderden of duizenden switches.

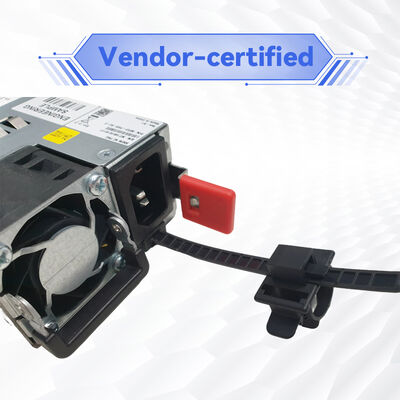

- Overbodige en warm uitwisselbare onderdelen1+1 redundante voedingsbronnen met 80 Plus Gold-certificering, plus warmwisselbare ventilatormodules voor maximale beschikbaarheid.
- Energiezuinig ontwerpen- ATIS-gewichtend stroomverbruik tot 122 W voor een volledig bevolkt systeem; dynamische stroomscaling vermindert het verbruik wanneer de poorten niet volledig worden benut.
- Flexible koelmogelijkheden P2C (port-to-power) luchtstroomconfiguratie (MSB7890-ES2F) met voor-naar-achterkoeling.
- Achteraf compatibel¢ Naadloze interoperabiliteit met eerdere InfiniBand-snelheden (EDR, FDR, QDR).
High-performance computing en AI-workloads vereisen intelligente interconnectoplossingen om maximale applicatieprestaties te bereiken.NVIDIA SHARPTM (Scalable Hierarchical Aggregation and Reduction Protocol) -technologie is rechtstreeks ingebed in de switch silicon, waardoor in-network computing mogelijk wordt die collectieve operaties van de CPU naar het switchnetwerk overbrengt.de MPI-operatietijd drastisch verminderen en de hoeveelheid gegevens die door het netwerk gaan verminderen.
Door het versnellen van collectieve communicatie zoals all-reduce, barrière en broadcast, levert SHARPTM-technologie prestatieverbeteringen van een orde van grootte voor deep learning frameworks (NCCL,TensorFlowHet gebruik van de HPC-computers is een belangrijke factor in het creëren van een efficiënt systeem voor het verwerken van gegevens.een hogere algehele toepassingsdoorvoer opleveren ̇ allemaal zonder dat een on-board schakelaarbeheer nodig is.
- Grootschalige AI- en ML-clusters- GPU-gebaseerde systemen die gecentraliseerd fabric management en telemetrie vereisen over honderden of duizenden knooppunten met UFM-orkestratie.
- Hyperscale datacenters¢ Fat-tree, DragonFly+ en multidimensionale torustopologieën beheerd via UFM voor maximale efficiëntie en eenvormige besturing.
- High-Performance Computing (HPC)Onderzoekslaboratoria, nationale laboratoria en universiteiten waar externe stoffenmanagers verbeterde monitoring- en automatiseringsmogelijkheden bieden.
- Ondernemings- en cloudserviceproviders- Omgevingen die vereisen dat er een verenigd besturingsvlak is voor meerdere schakelaars met geavanceerde telemetrie en voorspellende analyses.
- Top-of-Rack (ToR) met gecentraliseerd beheer¢ High-density 100Gb/s leaf connectivity met weefselwijd zicht en geautomatiseerde provisioning.
De MSB7890‐ES2F werkt naadloos met NVIDIA ConnectX‐5, ConnectX‐6 en ConnectX‐7 InfiniBand adapters, evenals BlueField DPU families.Het is achterwaarts compatibel met eerdere InfiniBand snelheden (EDR, FDR, QDR), waardoor beleggingsbescherming en soepele migratierechten worden gewaarborgd. Volledig interoperabel met andere NVIDIA SB7800- en Quantum-series-switches.de schakelaar is ontworpen om via het NVIDIA Unified Fabric Manager (UFM) -platform te worden bestuurd, die uitgebreide fabric provisioning, monitoring en voorspellende probleemoplossing biedt, of kan worden beheerd door elke standaardconforme InfiniBand Subnet Manager (OpenSM, enz.).Ondersteuning van het besturingssysteem omvat alle belangrijke Linux-distributies (RHEL, Ubuntu, Rocky Linux, SuSE) en Windows Server met InfiniBand-stack.
| Parameter | Detail |
|---|---|
| Modelnummer | MSB7890-ES2F |
| Havens en snelheid | 36 QSFP28-poorten; 100 Gb/s per poort |
| Geaggregeerde doorvoer | 7.2 Tb/s niet-blokkerend |
| Schakeltijd | Ultra-laag (typisch onder de 130 ns) |
| Beheer | Onbeheerd |
| Stroomvoorziening | 1+1 redundant warmwisselbaar, 100‐127VAC / 200‐240VAC, 80 Plus Gold, ENERGY STAR-gecertificeerd |
| Koeling | Ventilatoren die met warmte kunnen worden verwisseld; P2C-luchtstroom (port-to-power) ¢ MSB7890-ES2F |
| Beheerhavens | 1x RJ45, 1x RS232 (console), 1x USB |
| Afmetingen (HxWxD) | 1.7 x 16.85 x 27.0 inch (43.6 x 433.2 x 590.6 mm), 1U |
| Gewicht | 11.978 kg (26,4 lbs) |
| Werktemperatuur | 0°C tot 45°C |
| Certificeringen | Voor de toepassing van deze verordening geldt de volgende voorwaarden: |
| Garantie | 1 jaar beperkte hardware garantie (verlengbare opties beschikbaar) |
| Nummer van het bestelbare onderdeel (OPN) | Beschrijving | Luchtstroom | Beheer |
|---|---|---|---|
| MSB7890-ES2F | 100Gb/s InfiniBand 1U-switch, 36 QSFP28-poorten, dubbele wisselstroom-spanning, standaarddiepte, P2C-luchtstroom, railkit | P2C (Port to Power) | Niet beheerd (UFM klaar) |
| MSB7890-ES2R | Hetzelfde als hierboven met C2P-luchtstroom (power-to-port) | C2P (Power to Port) | Niet beheerd (UFM klaar) |
| MSB7800-ES2F | Beheerde variant, P2C-luchtstroom, on-board Subnet Manager, MLNX-OS | P2C | Beheerd (MLNX-OS) |
| MSB7800-ES2R | Beheerde variant, C2P-luchtstroom, on-board Subnet Manager, MLNX-OS | C2P | Beheerd (MLNX-OS) |
| MSB7880-ES2F | 100 Gb/s InfiniBand router, P2C luchtstroom, gateway functionaliteit | P2C | Beheerd |
| MSB7880-ES2R | 100 Gb/s InfiniBand router, C2P luchtstroom, gateway functionaliteit | C2P | Beheerd |
Voor grootschalige implementaties waarbij gecentraliseerd stofbeheer via UFM vereist is, is MSB7890-ES2F (P2C-luchtstroom) de ideale keuze.Beheerde varianten (MSB7800) zijn geschikt voor kleinere clusters of zelfstandige implementaties waarvoor on-board Subnet Manager nodig is.
- Gecentraliseerd stofbeheer¢ Gebruik NVIDIA UFM voor een uniforme zichtbaarheid, automatisering en voorspellende analyses over de gehele structuur ¢ ideaal voor grootschalige implementaties.
- Hoogwaardige ROIDe hoge dichtheid van de poorten in 1U vermindert het aantal schakelaars en de complexiteit van de bekabeling, waardoor de kapitaaluitgaven worden verlaagd.
- Energiezuinig Bedrijfsleidende energie-efficiëntie (typisch 122 W) met ATIS-gewogen meting; dynamische vermogensscaling vermindert de operationele kosten.
- SHARPTM versnelling- Tot 10x snellere collectieve communicatie zonder CPU-cycli te verbruiken, waardoor de computer benutting wordt gemaksimaliseerd.
- Verminderde IT-complexiteit op schaal¢ Een verenigd beheersvlak met honderden of duizenden schakelaars vereenvoudigt de werking en vermindert de administratieve overhead.
- Verbeterde telemetrie en analyse¢ UFM-integratie biedt real-time telemetrie van het netwerk, voorspellende probleemoplossing en AI-gebaseerde cyberintelligentie.
- Bescherming van investeringen¢ Achterwaarts compatibel met eerdere InfiniBand-generaties, waardoor bestaande infrastructuurinvesteringen worden beschermd.
Starsurge Group levert end-to-end levenscyclusdiensten voor NVIDIA Mellanox-switches, waaronder pre-sales architectuur consulting, proof-of-concept testen en wereldwijde logistiek.Ons ervaren technische team biedt op afstand probleemoplossingVoor UFM-implementaties bieden wij professionele diensten voor platformconfiguratie, integratie en training.Optie voor verlenging van de garantie en 24 uur per dag prioritaire ondersteuning op verzoek. De meertalige ondersteuning voor de regio's EMEA, Amerika en APAC zorgt voor snelle reactie voor missie-kritieke inzet.
- Zorg ervoor dat de omgevingstemperatuur tussen 0°C en 45°C blijft; behoorlijke ventilatie van het rack.
- Gebruik alleen gekwalificeerde QSFP28-optische of DAC-kabels die zijn vermeld in de NVIDIA-compatibiliteitsgids.
- Luchtstroomrichting: MSB7890-ES2F maakt gebruik van P2C (port-to-power) confir your rack cooling scheme matches front-to-rear airflow.
- De stroomvoorziening moet worden aangesloten op een geschikte wisselspanning (100-240 VAC) met aarding.
- Externe subnetmanager (UFM, OpenSM of andere) moet worden ingezet voor fabricinitialisatie en beheer.
- Er moet voldoende ruimte zijn voor de voor- en achterluchtstroom (minimaal 6 inch wordt aanbevolen).
- Gewicht ongeveer 12 kg ¢ gebruik een geschikte mechanische lift voor het monteren van een rek.
Hong Kong Starsurge Group Co., Limited is een technologiegedreven leverancier van netwerkhardware, IT-diensten en systeemintegratieoplossingen.het bedrijf bedient klanten wereldwijd met producten, waaronder netwerkswitchesMet de steun van een ervaren verkoop- en technisch team ondersteunt Starsurge industrieën zoals overheid, gezondheidszorg,Vervaardiging, onderwijs, financiën en ondernemingen.
Met een klantgerichte aanpak richt Starsurge zich op betrouwbare kwaliteit, snelle service en op maat gemaakte oplossingen.softwareontwikkeling op maat, en meertalige ondersteuning ̇ klanten helpen een efficiënte, schaalbare en betrouwbare netwerkinfrastructuur op te bouwen.

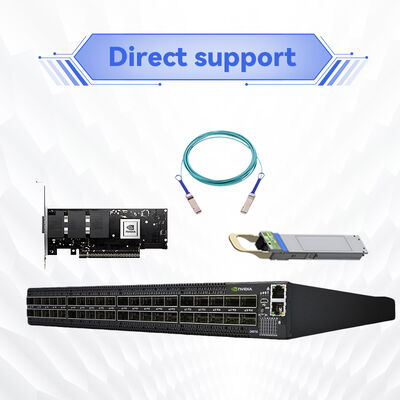

| Component | Ondersteunde modellen / typen |
|---|---|
| Adapters | NVIDIA ConnectX‐5, ConnectX‐6, ConnectX‐7, BlueField‐2 / BlueField‐3 InfiniBand |
| Kabels en optica | QSFP28 DAC (passiv tot 3m, actief tot 5m), AOC, optische transceivers (SR4, LR4, ER4) |
| Operatiesystemen | Linux (RHEL 7/8/9, Ubuntu 18.04/20.04/22.04, Rocky Linux, SuSE), Windows Server 2016/2019/2022 met InfiniBand-stack |
| Beheerplatforms | NVIDIA UFM, OpenSM, andere standaardconforme subnetbeheerders |
| Ondersteuning van topologie | Fat Tree, DragonFly+, 2D/3D Torus, SlimFly, Clos |
- Bevestig de richting van de luchtstroom: MSB7890-ES2F gebruikt P2C (port-to-power)
- Verifieer het type kabel: QSFP28 DAC of optische transceivers op basis van afstandseisen.
- Controleer de stroominvoer: dubbele redundante wisselstroom met C13/C14-aansluitingen.
- Zorg ervoor dat de rack diepte ondersteunt 27 inch (standaard diepte).
- Plan voor externe subnetbeheerder: UFM-licentie of OpenSM-implementatie vereist voor fabricoperatie.
- De UFM-softwarelicentievereisten moeten worden gevalideerd indien geavanceerde telemetrie- en analysefuncties nodig zijn.
- Bevestig SHARPTM-ondersteuning in uw applicatie-stack (NCCL, OpenMPI met SHARP-plugin).
