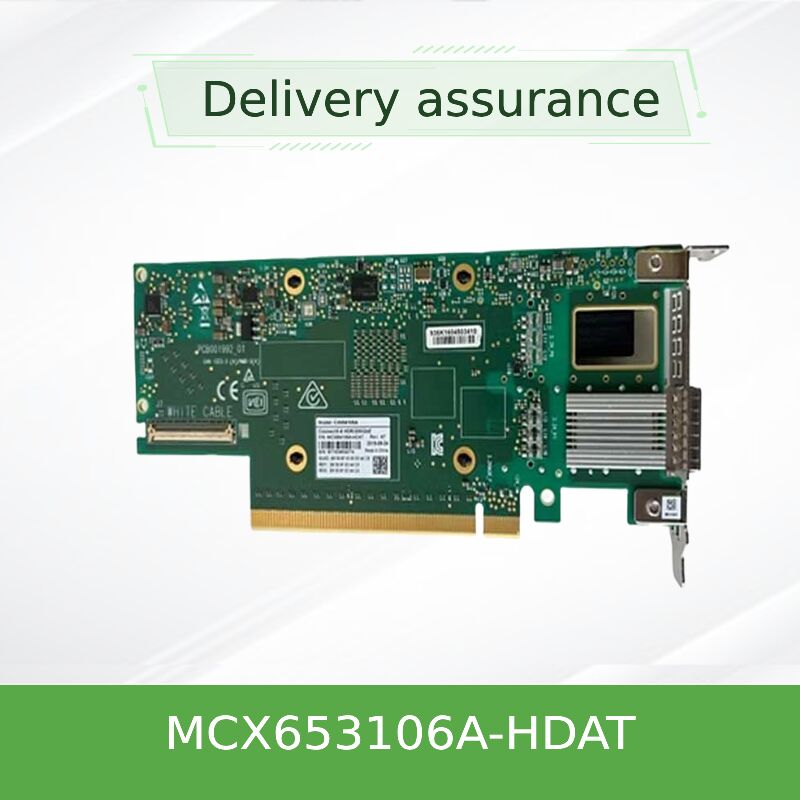

NVIDIA ConnectX-6 MCX653106A-HDAT 200Gb/s Dual-Poort InfiniBand Smart Adapter
Productdetails:
| Merknaam: | Mellanox |
| Modelnummer: | MCX653106A-HDAT-SP |
| Document: | connectx-6-infiniband.pdf |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 stks |
|---|---|
| Prijs: | Negotiate |
| Verpakking Details: | Buitenste doos |
| Levertijd: | Op basis van inventarisatie |
| Betalingscondities: | T/T |
| Levering vermogen: | Levering door project/batch |
|
Gedetailleerde informatie |
|||
| Productenstatus: | Voorraad | Sollicitatie: | Server |
|---|---|---|---|
| Voorwaarde: | Nieuw en origineel | Type: | Bedraad |
| Maximale snelheid: | Tot 200 GB/s | Ethernet -connector: | QSFP56 |
| Model: | MCX653106A-HDAT | Naam: | Van de het Netwerkkaart 200gbe van mcx653106a-hdat-SP Mellanox de Hoge snelheids Slimme Brandkast |
| Markeren: | NVIDIA ConnectX-6 Infiniband adapter,Mellanox 200Gb/s netwerkkaart,dubbelpoorts InfiniBand smart adapter |
||
Productomschrijving
NVIDIA ConnectX-6 MCX653106A-HDAT
200 Gb/s Dual-Port HDR InfiniBand Smart Adapter
Deze PCIe 4.0 x16 adapter levert 215 miljoen berichten per seconde en hardware-gebaseerde versnelling voor de meest veeleisende datacenters.
Productoverzicht
De NVIDIA ConnectX-6 MCX653106A-HDAT is een dual-port 200Gb/s InfiniBand en Ethernet smart adapter, ontworpen als een hoeksteen van het NVIDIA Quantum InfiniBand platform.Het integreert geavanceerde functies zoals Remote Direct Memory Access (RDMA), NVMe over Fabrics (NVMe-oF) offloads, en block-level encryptie om de CPU overhead drastisch te verminderen.Deze adapter verbetert de schaalbaarheid en efficiëntie voor high performance computing, machine learning werklasten en hyperscale cloud infrastructuren.
Belangrijkste kenmerken
- Ultra-hoge doorvoer:200 Gbps connectiviteit per poort met een totale bandbreedte van maximaal 200 Gbps.
- Netwerkcomputing:Hardware lossen voor collectieve operaties, MPI tag matching, en rendezvous protocol.
- Blockniveau encryptie:XTS-AES 256/512-bit hardware-codering voor FIPS-conforme gegevensbeveiliging.
- PCIe 4.0-ondersteuning:16 GT/s verbindingssnelheid met volledige achterwaarts compatibiliteit met PCIe 3.0/2.0/1.1.
- Meldingspercentage:Tot 215 miljoen berichten per seconde voor extreme kleine pakketprestaties.
- Opberging:NVMe-oF-doel- en initiator-afladen, T10-DIF, en ondersteuning voor SRP, iSER, NFS RDMA.
- Virtualisatie:SR-IOV met maximaal 1K virtuele functies en ASAP2 voor OVS-afladen.
NVIDIA In-Network Computing Technologie
ConnectX-6 integreert NVIDIA's unieke In-Network Computing-motoren, die collectieve communicatie-operaties (zoals MPI all-reduce) van de CPU naar het netwerkstuk afladen.Dit vermindert drastisch de latentie en maakt CPU-cycli vrij voor applicatieverwerkingIn combinatie met RDMA en geavanceerde geheugen mapping (UMR) maakt de adapter GPU Direct RDMA en peer-to-peer GPU-communicatie via het netwerk mogelijk.versnelling van AI-trainingsclusters en complexe simulaties.
Typische uitzendingen
- High-Performance Computing (HPC):Grootschalige clusters die weersimulatie, computationele vloeistofdynamica en moleculaire dynamica uitvoeren.
- AI & Machine Learning:Verdistribueerde training van diepe neurale netwerken die hoge doorvoer en lage latentie vereisen.
- Bedrijfsdatacenters:NVMe-oF opslagdoelen, databaseversnelling en gevirtualiseerde infrastructuur.
- Hyperscale Cloud:Multi-tenantomgevingen die hardware-gebaseerde isolatie en QoS vereisen.
- Liquid-Cooled Platforms:Compatibel met Intel Server System D50TNP-koudplatenontwerpen voor installaties met een hoge dichtheid.
Verenigbaarheid
System & CPU:x86, Power, Arm, GPU (met GPUDirect) en FPGA-gebaseerde platforms.
Schakelaars:Volledig interoperabel met NVIDIA Quantum InfiniBand-switches tot 200 Gb/s en standaard Ethernet-switches.
Kabels:Passieve koperen, actieve optische en DAC-kabels met QSFP56-connectoren.
Technische specificaties
| Parameter | Detail |
|---|---|
| Productnaam | NVIDIA ConnectX-6 MCX653106A-HDAT |
| Ondersteunde snelheden | InfiniBand: 200/100/50/40/25/10/1Gb/s; Ethernet: 200/100/50/40/25/10/1GbE |
| Netwerkpoorten | 2x QSFP56 |
| Host Interface | PCIe Gen 4.0/3.0 x16 (steunt ook x8, x4, x2, x1) |
| Meldingspercentage | Maximaal 215 miljoen berichten per seconde |
| InfiniBand kenmerken | RDMA, XRC, DCT, ODP, Hardware Congestion Control, 16M I/O-kanalen, 8 VLs + VL15 |
| Ethernet-afladen | RoCE, LSO/LRO, checksum aflading, RSS/TSS, VXLAN/NVGRE/Geneva aflading |
| opslag en losladen | NVMe-oF (doelgroep/initiatiefnemer), T10-DIF, SRP, iSER, SMB Direct |
| Veiligheid | Hardware XTS-AES 256/512-bits blokversleuteling, FIPS-conform |
| Beheer | NC-SI, MCTP via SMBus/PCIe, PLDM voor monitor/firmware, I2C, JTAG |
| Afmetingen | 167.65 mm x 68.90 mm (zonder haakjes) |
| Regulering | RoHS- en ODCC-compatibel |
Opmerking: de specificaties zijn gebaseerd op de beschikbare documentatie.
Selectiegids: MCX653106A-HDAT
Dit model is de dual-port QSFP56 variant in de PCIe stand-up form factor. Het ondersteunt zowel InfiniBand als Ethernet bij snelheden tot 200Gb / s. Voor single-port behoeften, overweeg de MCX653105A-HDAT.Voor OCP 3.0 vormfactor, verwijzen naar de MCX653436A-HDAT-serie.
| Havens | Vormfactor | OPN | Gebruiksgeval |
|---|---|---|---|
| 2x QSFP56 | PCIe-stand-up | MCX653106A-HDAT | Dual-port 200Gb/s voor HPC/AI-knooppunten met hoge beschikbaarheid |
| 1x QSFP56 | PCIe-stand-up | MCX653105A-HDAT | Single-port 200Gb/s voor standaardcomputing |
| 2x QSFP56 | Socket Direct | MCX654106A-HCAT | Multi-socket server optimalisatie |
Voordelen van de ConnectX-6 MCX653106A-HDAT
- Toekomstbestendig I/O:PCIe 4.0-bereidheid zorgt voor bandbreedte voor next-gen CPU's en GPU's.
- Beveiliging op standaard:De geïntegreerde FIPS-conforme encryptie maakt het niet meer nodig om zelfversleutelde schijven te gebruiken.
- Infrastructuurconsolidatie:Een adapter ondersteunt zowel InfiniBand als Ethernet, waardoor de inventaris vereenvoudigd wordt.
- Scalable Storage:Volledige NVMe-oF-offloads verminderen de CPU-belasting in gedesaggregeerde opslagarchitecturen.
Dienstverlening en ondersteuning
Ondersteund door het ervaren technische team van Hong Kong Starsurge Group, bieden wij:
- Assistentie bij de configuratie voorafgaand aan de verkoop voor uw specifieke HPC- of bedrijfsomgeving.
- Wereldwijde verzending met tracking en veilige verpakking.
- Firmware-updatebegeleiding en ondersteuning voor het downloaden van stuurprogramma's.
- Garantie- en RMA-diensten (termijnen kunnen per regio verschillen).
Vaak gestelde vragen
V: Is deze kaart compatibel met standaard Ethernet-switches?
A: Ja, de MCX653106A-HDAT ondersteunt zowel InfiniBand als Ethernet.
V: Ondersteunt het NVIDIA GPUDirect?
A: Absoluut. Het ondersteunt GPUDirect RDMA en PeerDirect voor directe GPU-naar-GPU-communicatie over het netwerk.
V: Wat is het verschil tussen MCX653106A-HDAT en MCX653106A-ECAT?
A: Het -HDAT-suffix geeft de hogesnelheidsvariant aan die 200Gb/s ondersteunt, terwijl -ECAT meestal een lagersnelheidsversie (100Gb/s) aangeeft.
Q: Kan ik deze kaart gebruiken in een PCIe Gen 3-slot?
A: Ja, het is achterwaarts compatibel met PCIe Gen 3.0, maar de bandbreedte wordt beperkt tot ~ 100 Gb/s per poort vanwege de langzamere bus.
Voorzorgsmaatregelen voor de installatie
- Zorg voor een voldoende luchtstroom; de adapter kan in dichte omgevingen actieve koeling vereisen.
- Gebruik uitsluitend QSFP56-modules en -kabels die zijn gevalideerd voor 200 Gb/s-operatie om instabiliteit van de koppeling te voorkomen.
- Controleer de PCIe-slot biforcatie ondersteuning van uw moederbord als u de Socket Direct variant gebruikt.
- Bevestig het stroombudget: de kaart haalt stroom uit de PCIe-slot; optische modules met een hoog vermogen kunnen extra stroombeheer nodig hebben.
Over Hong Kong Starsurge Group Co., Limited
Hong Kong Starsurge Group, opgericht in 2008, is een door technologie gedreven leverancier van netwerkhardware, IT-diensten en systeemintegratieoplossingen.We bedienen klanten wereldwijd met producten waaronder netwerk switchesOns ervaren verkoop- en technisch team ondersteunt industrieën zoals overheid, gezondheidszorg, productie, onderwijs,financiënMet een klantgerichte aanpak, richt Starsurge zich op betrouwbare kwaliteit, responsive service en op maat gemaakte oplossingen die klanten helpen efficiënte, schaalbare,en betrouwbare netwerkinfrastructuurWe bieden IoT-oplossingen, netwerkbeheersystemen, aangepaste softwareontwikkeling, meertalige ondersteuning en wereldwijde levering.
Belangrijkste feiten in een oogopslag
Compatibiliteitsmatrix
| Component | Ondersteund? | Notities |
|---|---|---|
| NVIDIA Quantum Switches | - Ja, dat klopt. | Volledige HDR-interoperabiliteit van 200 Gb/s |
| PCIe Gen 4.0 moederborden | - Ja, dat klopt. | Volledige lijnsnelheid 200 Gb/s |
| PCIe Gen 3.0 moederborden | - Ja, dat klopt. | Beperkt tot ~ 100 Gb/s per poort |
| VMware vSphere | - Ja, dat klopt. | Bestuurders beschikbaar |
| Vloeistofgekoelde Intel D50TNP | Speciale SKU | Koud plaat versie bestaat; bevestig OPN |
Checklijst van de koper
- Bevestig dat de server beschikt over een gratis PCIe 4.0 x16 slot (fysiek en elektrisch).
- Controleer de InfiniBand-stofsnelheid: deze kaart is HDR-compatibel (200 Gb/s).
- Kies de juiste QSFP56-modules (SR, LR of DAC) voor uw afstand.
- Zorg ervoor dat het vermogen en de koeling voldoende zijn voor hoge snelheid.
- Controleer OS/driver ondersteuning: RHEL, Ubuntu, Windows Server, enz.
