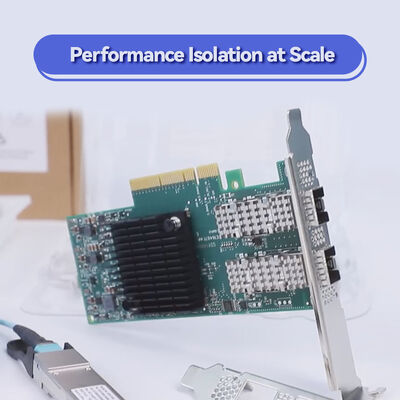

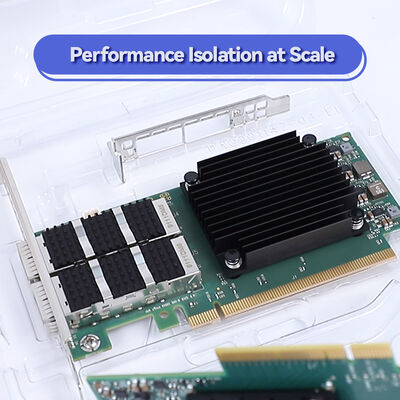

NVIDIA mellanox ConnectX-6 MCX653106A-HDAT Dual-Port 200Gb/s InfiniBand Smart Adapter ¢ PCIe 4.0 x16, In-Network Computing

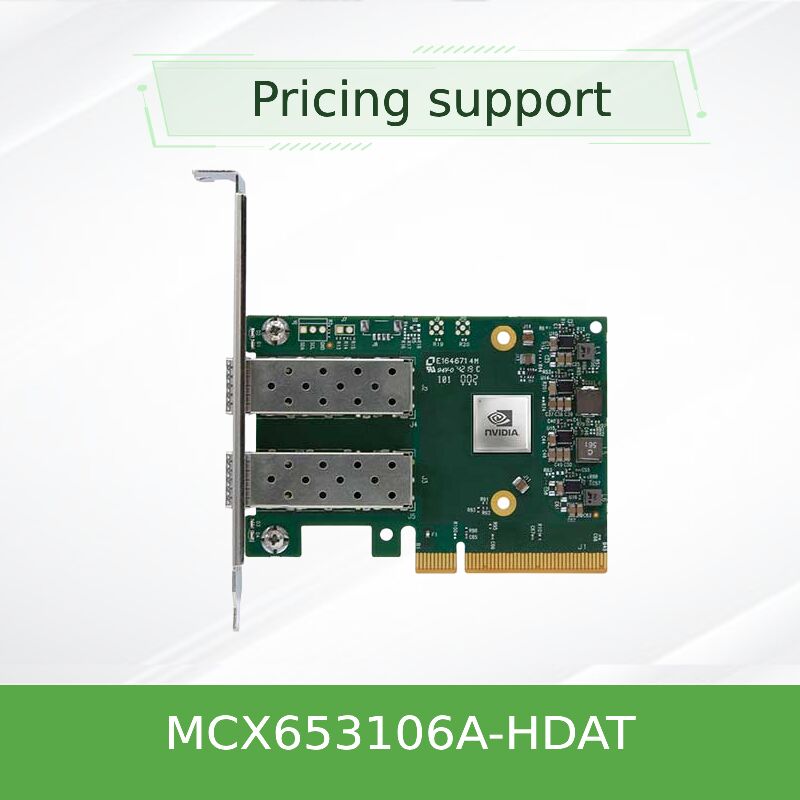

NVIDIA ConnectX-6 MCX653106A-HDAT 200Gb/s Dual-Port InfiniBand Smart Adapter

Toonaangevende 200Gb/s InfiniBand- en Ethernet-smart adapterkaart met dubbele QSFP56-poorten, leverend in-netwerk computing versnelling, block-level encryptie en PCIe 4.0 x16-hostinterface voor HPC, AI en cloud datacenters.

• Dual-port 200Gb/s InfiniBand (HDR) of 200/100/50/40/25/10GbE-connectiviteit
• PCIe Gen 4.0 x16 (ook compatibel met Gen 3.0)
• Hardware-afladen: NVMe-oF-doelwit/initiator, XTS-AES 256/512-bit encryptie, MPI-tagmatching
• NVIDIA In-Network Computing en GPUDirect RDMA ondersteuning
• PCIe-stand-up-vormfactor met een laag profiel, RoHS-conform

Kenmerken

• 200 Gbit/s doorvoer:Dual ports die werken met InfiniBand (HDR) of Ethernet tot 200 Gb/s met volledige bidirectionele bandbreedte.
• Netwerkcomputing:Verlaadt collectieve operaties (MPI, NCCL, SHMEM) met NVIDIA SHARP-technologie.
• Blockniveau encryptie:Hardware AES-XTS 256/512-bits encryptie/decryptie zonder overhead van de CPU; FIPS-conform.
• NVMe-oF-afladen:Doel en initiator offloads voor NVMe over Fabrics, waardoor het CPU-gebruik wordt verminderd.
• Gevorderde virtualisatie:SR-IOV tot 1K VF's, ASAP2-versnelling voor OVS en virtuele schakeling.

Technologie en normen

De MCX653106A-HDAT integreertNVIDIA In-Network Computingmotoren (SHARP),RDMA (IBTA 1.3),RoCE, enNVMe-oFHet ondersteuntPCIe Gen 4.0 (32 rijstroken als 2x16),PAM4 en NRZ SerDes, en geavanceerde functies zoalsDynamisch verbonden vervoer (DCT),Paging op aanvraag (ODP), enAdaptieve routing. Overlay offloads voor VXLAN, NVGRE, Geneve zijn hardware versneld. Voldoen aan IEEE 802.3bj, 802.3bm, 802.3by, en InfiniBand Trade Association specificaties.

Werkingsbeginsel: Smart Offload Architecture

ConnectX-6 offloadt communicatie- en opslagtaken van de host-CPU naar de adapterhardware.Voor opslag, NVMe-oF-opdrachten worden rechtstreeks op de adapter verwerkt, waardoor CPU-kernen worden vrijgemaakt.lagere latentie, hogere berichtssnelheid (215 Mpps) en verbeterde schaalbaarheid van applicaties.

Toepassingen en inzet

• HPC-clusters:Simulaties op basis van MPI die een lage latentie en een hoge berichtfrequentie vereisen.
• AI-opleiding:NVIDIA GPU clusters met GPUDirect RDMA en NCCL collectieven.
• NVMe-oF-opslag:Doel-/initiator afladen voor high-performance NVMe-opslagtoegang.
• Gevirtualiseerde datacenters:SR-IOV en ASAP2 voor OVS-afladen in NFV en cloud.
• Multi-Socket Servers:Socket Direct-configuratie om QPI/UPI knelpunten te omzeilen.

Technische specificaties en bestelopties

Opmerking: MCX653106A-HAT ondersteunt 200Gb/s InfiniBand (HDR) en 200/100/50/25/10GbE. Afmetingen: 167,65mm x 68,90mm (zonder beugel).Energieverbruik < 15 W typisch.

Voordelen en onderscheidende kenmerken

• Versus Vorige generatie (ConnectX-5):Verdubbel de bandbreedte (200Gb/s vs. 100Gb/s), geïntegreerde SHARP voor in-netwerk computing en block-level encryptie.
• Versus concurrerende NIC's:Echte hardware-aflasting voor NVMe-oF en MPI-collectieven, niet alleen staatloze aflasting.
• Socket Direct Optie:Beschikbaar voor multi-socket servers om UPI/QPI knelpunten te elimineren.
• FIPS-naleving:Hardware-encryptie voldoet aan de veiligheidsnormen van de overheid.

Dienstverlening en ondersteuning

We bieden 24/7 technisch advies, RMA-diensten en integratieondersteuning voor ConnectX-6 adapters.Ons team biedt driver validatie voor de belangrijkste Linux distributiesVoor-verkoop configuratie ondersteuning voor InfiniBand stof ontwerp is beschikbaar.

Vaak gestelde vragen (FAQ)

V: Is de MCX653106A-HDAT compatibel met 200Gb/s Quantum-switches?

A:Ja, het is volledig interoperabel met NVIDIA Quantum QM8700/QM8790-switches en Quantum-2-switches bij gebruik van HDR- of NDR-modus met passende kabels.

V: Kan deze adapter zowel voor Ethernet als voor InfiniBand worden gebruikt?

A:De firmware detecteert automatisch het type switch en configureert de juiste modus.

V: Ondersteunt het RoCE (RDMA over Converged Ethernet)?

A:Ja, ConnectX-6 ondersteunt volledig RoCE en biedt RDMA met lage latentie in Ethernet-omgevingen.

V: Wat is de maximale berichtingsfrequentie?

A:De adapter levert maximaal 215 miljoen berichten per seconde, ideaal voor kleine HPC-workloads.

V: Is de kaart compatibel met PCIe Gen 3.0-slots?

A:Ja, het is achterwaarts compatibel met PCIe Gen 3.0 (x16), hoewel de bandbreedte beperkt zal zijn tot ~ 100Gb / s per poort vanwege Gen 3-beperkingen.

Voorzorgsmaatregelen en notities inzake verenigbaarheid

• PCIe-slotvereiste:Voor volledige 200Gb/s prestaties, installeer in een PCIe Gen 4.0 x16 slot.
• Koeling:Zorg voor een voldoende luchtstroom in het chassis van de server; passieve koeling vereist minimaal 200 LFM.

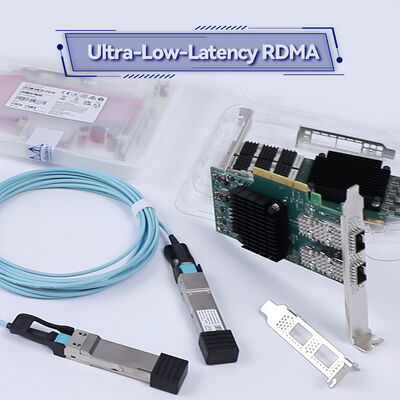

• Kabels:Gebruik QSFP56 passieve/actieve kopermodules of optische modules met een capaciteit van 200 Gb/s (HDR).
• Bestuurdersondersteuning:Gebruik de nieuwste NVIDIA MLNX_OFED voor Linux of WinOF-2 voor Windows.
• Werktemperatuur:0°C tot 70°C; bewaren tussen -40°C en 85°C.
