NVIDIA Quantum MQM8790-HS2F 200G InfiniBand Switch 40-Port Onbeheerd 200Gb/s Mellanox Alternatief

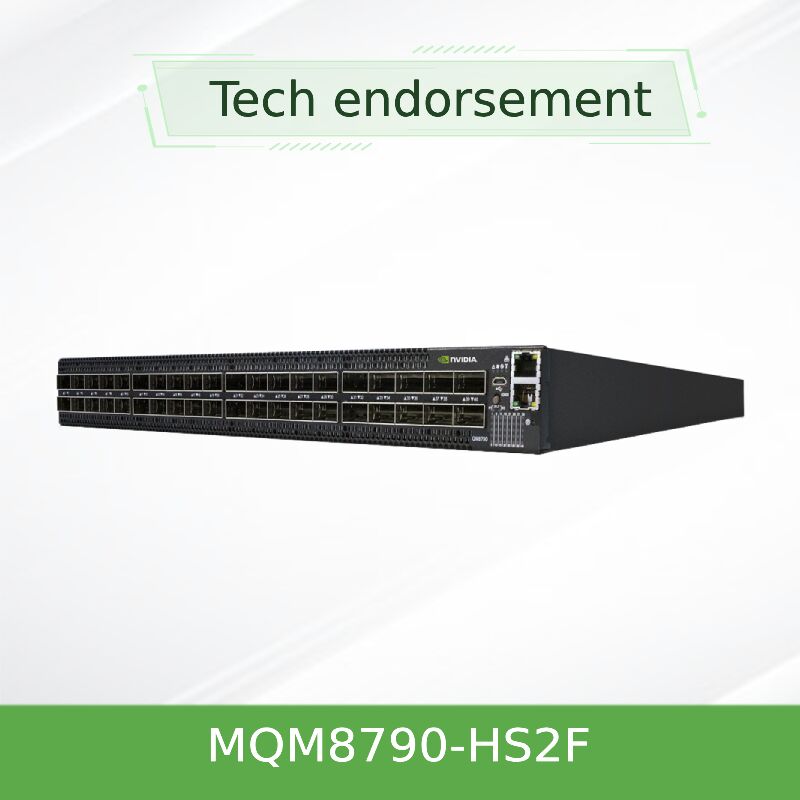

NVIDIA Quantum MQM8790-HS2F 200Gb/s InfiniBand Smart Switch

Versnel HPC-, AI- en cloud-infrastructuren met een 40-poorts 200G niet-blokkerende switch die in-network computing en dubbele dichtheid 100G splitsing integreert - ontworpen voor maximale doorvoer en minimale latentie.

• 40 QSFP56-poorten die werken op 200 Gb/s of zijn opgesplitst in 80 x 100 Gb/s-poorten
• Totale schakelcapaciteit tot 16 Tb/s (niet-blokkerend)
• Geïntegreerde SHARP-technologie voor versnelling van collectieve communicatie
• Niet-beheerde SKU (MQM8790-HS2F) met x86 dual-core Broadwell CPU en ingebouwde subnetmanager-ondersteuning voor maximaal 2000 knooppunten
• P2C-luchtstroom, 1+1 redundante voedingen, 1U standaarddiepte, achterwaarts compatibel met ConnectX-6 en adapters van vorige generatie

Kenmerken

• Hoge dichtheid 200G-fabric: 40 QSFP56-poorten die elk 200 Gb/s leveren met volledige bidirectionele bandbreedte.
• Flexibiliteit voor poortsplitsing: Converteer elke 200G-poort naar twee onafhankelijke 100G-poorten - ideaal voor ToR-implementaties met dubbele dichtheid.
• NVIDIA SHARP-technologie: Hardware-gebaseerde in-network computing die MPI-, NCCL- en SHMEM-collectieven offloadt en versnelt.
• Ondersteuning voor geavanceerde architectuur: Fat Tree, DragonFly+, multidimensionale Torus en adaptieve routering voor knelpuntsvrije fabrics.
• Energiezuinig ontwerp: 80 PLUS Gold gecertificeerd, stroom schaalt met poortgebruik, RoHS-conform.

Technologie & Standaarden

Gebouwd op de NVIDIA Quantum InfiniBand-architectuur, maakt de MQM8790-HS2F gebruik van Scalable Hierarchical Aggregation and Reduction Protocol (SHARP) om data-reducties uit te voeren binnen de switch-fabric. Het ondersteunt statische en adaptieve routering, QoS en congestiebeheer. De switch is volledig compatibel met 200G/100G HDR/HDR100 InfiniBand en achterwaarts compatibel met FDR/EDR, wat zorgt voor een soepele integratie in bestaande datacenters. Het x86-beheerplatform draait MLNX-OS (niet-beheerde versie is afhankelijk van externe UFM of OpenSM).

Werkingsprincipe: In-Network Computing

In tegenstelling tot traditionele switches die alleen pakketten doorsturen, verwerkt de MQM8790-HS2F gegevens terwijl deze door het netwerk reizen. Wanneer collectieve bewerkingen (bijv. all-reduce, barrier) worden uitgegeven door servers, aggregeert of reduceert de switch-hardware gegevens op draadsnelheid. Dit elimineert meerdere eindpunttransmissies, waardoor de latentie voor AI-training en HPC-simulaties drastisch wordt verlaagd. De ingebedde x86-processor beheert de initialisatie van de fabric en de ontdekking van de topologie, terwijl de dataversnelling plaatsvindt in speciale siliconen.

Toepassingen & Implementatie

• Hyperscale AI-clusters: Parallelle training van grote modellen die low-latency all-reduce vereisen.
• High-Performance Computing (HPC): MPI-gebaseerde simulaties in weer, genomica en fysica.
• Dubbele dichtheid Top-of-Rack (ToR): Poorten splitsen naar 100G voor dichte serverconnectiviteit.
• Cloud & Opslag: NVMe-oF over InfiniBand, opslagbackends met hoge doorvoer.
• Onderzoek & Onderwijs: Backbone voor campus supercomputingcentra.

Technische specificaties & Bestelopties

Opmerking: Alle modellen zijn voorzien van een x86 dual-core Broadwell CPU, 8 GB geheugen, 1x RJ45, 1x console, 1x micro USB. Gewicht met 2 PSU's: ~12,48 kg. Kabels: QSFP56 passief/koper/actief optisch.

Voordelen & Onderscheidende factoren

• vs. Traditionele 100G-switches: Native 200G-poorten plus poortsplitsing leveren dubbele radix, waardoor netwerklagen worden verminderd en CAPEX wordt verlaagd.
• Geïntegreerde SHARP: In tegenstelling tot standaardswitches versnelt de MQM8790-HS2F collectieven in hardware, waardoor de voltooiingstijd van taken tot 10x wordt verkort.
• Energie- en ruimtezuinig: 1U-formfactor met tot 16 Tb/s doorvoer verbruikt minder stroom per Gb dan concurrerende oplossingen; ENERGY STAR-gecertificeerd.
• Ecosysteem achterwaartse compatibiliteit: Naadloze werking met ConnectX-4/5/6 netwerkkaarten en bestaande bekabeling.

Service & Ondersteuning

Wij bieden uitgebreide pre- en post-sales ondersteuning: 24/7 technische consultatie, RMA-garantieafhandeling en coördinatie van probleemoplossing ter plaatse. Ons team assisteert bij topologieontwerp, firmwarecompatibiliteitscontroles en integratie met bestaande InfiniBand-fabrics. Alle eenheden hebben een minimale garantie van 1 jaar (uitbreidbaar). Bestellingen worden binnen 24-48 uur verzonden vanuit onze voorraad van meer dan 10 miljoen items.

Veelgestelde vragen (FAQ)

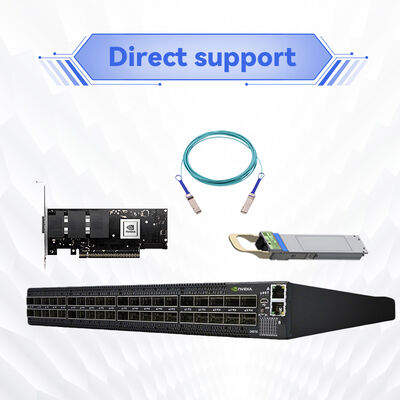

V: Is de MQM8790-HS2F compatibel met standaard netwerkkaarten zoals Mellanox ConnectX-6?

A: Ja, het is volledig compatibel met ConnectX-6 netwerkkaarten (200G/100G) en eerdere generaties (ConnectX-5, ConnectX-4) in achterwaarts compatibele modus. Gebruik voor optimale prestaties een netwerkkaart die HDR of HDR100 ondersteunt.

V: Kan ik deze switch beheren zonder een externe controller?

A: De MQM8790-HS2F is een niet-beheerde switch; echter, het bevat een ingebouwde subnetmanager die een fabric van maximaal 2000 knooppunten direct kan opzetten. Voor geavanceerde monitoring en beheer wordt NVIDIA UFM of OpenSM aanbevolen.

V: Hoe werkt poortsplitsing naar 100G technisch?

A: Elke QSFP56-poort bevat vier SerDes-lijnen. Door de poort te configureren als twee onafhankelijke 2-lijns interfaces, kan de switch twee afzonderlijke 100G-verbindingen aansturen (met behulp van een splitterkabel). Dit verdubbelt effectief het aantal poorten voor 100G-eindpunten.

V: Wat is het typische stroomverbruik bij halve belasting?

A: De switch vermindert dynamisch het stroomverbruik wanneer poorten ongebruikt zijn. Bij 50% bezetting is het typische stroomverbruik ongeveer 150-180W, afhankelijk van kabeltypen en verkeer.

V: Welke luchtstroomrichting gebruikt de MQM8790-HS2F?

A: De -HS2F-variant gebruikt P2C (poortzijde naar koelventilator) luchtstroom - lucht komt binnen vanaf de poortzijde en verlaat aan de ventilatorzijde. Voor omgekeerde luchtstroom (C2P), bestel MQM8790-HS2R.

Voorzorgsmaatregelen & Compatibiliteitsopmerkingen

• Luchtstroomrichting: Zorg ervoor dat de koeling van uw rack overeenkomt met het switchmodel (P2C voor MQM8790-HS2F, C2P voor -HS2R). Onjuiste luchtstroom kan thermische throttling veroorzaken.

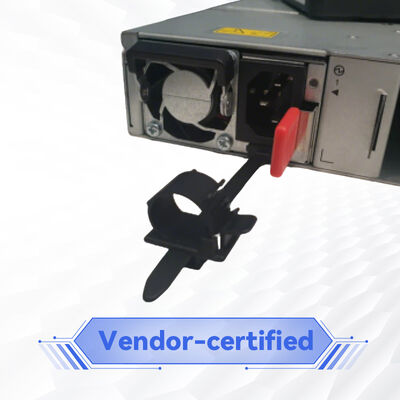

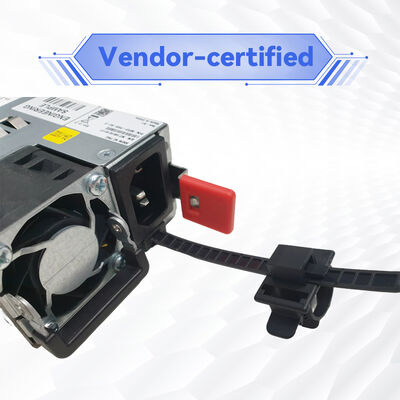

• Voeding: Ingangsbereik 100-127V of 200-240V AC. Gebruik alleen de meegeleverde netsnoeren. Dubbele voedingen worden aanbevolen voor redundantie.
• Bekabeling: Voor 200G-werking, gebruik QSFP56 passieve koperen (tot 3m) of actieve optische modules. 100G-splitsing vereist QSFP56 naar 2xQSFP28 breakout-kabels.
• Gebruiksomgeving: Temperatuur 0°C–40°C, vochtigheid 10%–85% niet-condenserend. Hoogte ≤3200m. EMC-conform met CE, FCC, VCCI, ICES, RCMS.
• Software: Hoewel niet-beheerd, worden firmware-updates uitgevoerd via een externe host. Verifieer altijd de firmwarecompatibiliteit met uw netwerkkaart en subnetmanager-versie.
