NETCONNECT Categorie 6A 24 Port 1U Rack-mountable patch panel voor netwerkinstallaties met een hoge dichtheid
Productdetails:
| Merknaam: | Commscope |
| Modelnummer: | 760237032 |
| Document: | 760237032 _ .pdf |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 stks |
|---|---|
| Prijs: | Negotiate |
| Verpakking Details: | doos |
| Levertijd: | Op basis van inventarisatie |
| Betalingscondities: | T/T |
| Levering vermogen: | Levering door project/batch |
|
Gedetailleerde informatie |
|||
| 5E: | 6A | Kabeltype: | Ongeschild |
|---|---|---|---|
| Kleur: | Zwart | Dirigenttype: | Stevig | Gestrand |
| Modules, hoeveelheid: | 4 | Paneelstijl: | Direct |
| Markeren: | Categorie 6A Patchpaneel,het paneel van het 24 havenflard,1U Rack-monteerbaar Patchpaneel |
||
Productomschrijving

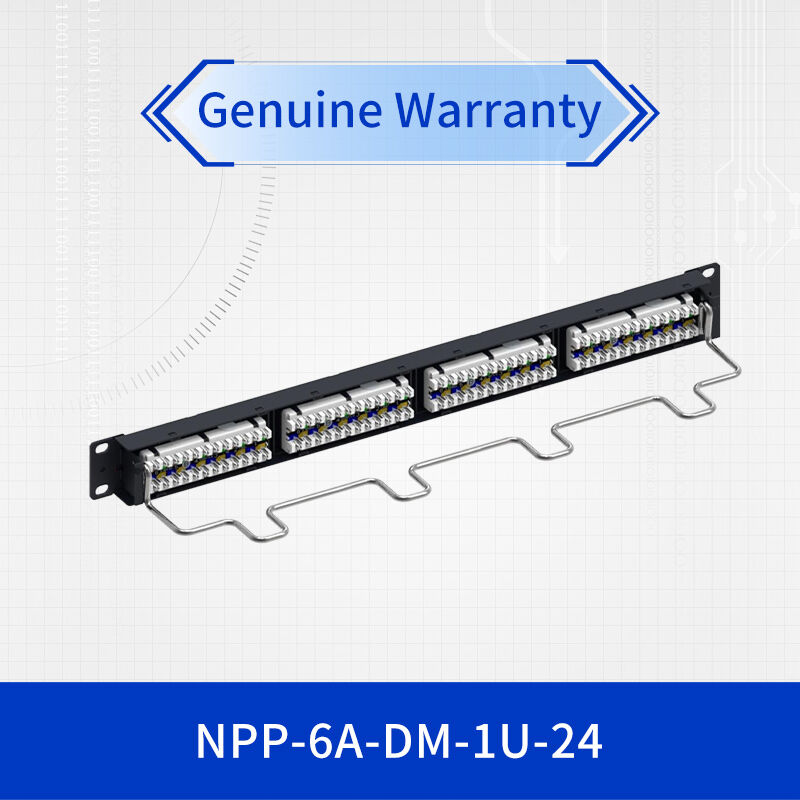

NETCONNECT Cat 6A Onbeschermd distributiemodulepaneel, 1U, 24 poort
Productoverzicht
De NETCONNECT vertegenwoordigt de volgende generatie van hoogwaardige categorie 6A onbeschermde patch panel technologie.Deze op een rack te monteren 1U-distributie-module levert uitzonderlijke prestaties en behoudt tegelijkertijd achterwaarts compatibiliteit met bestaande categorie 6 en 5e-infrastructuurMet 24 poorten in een compacte 1U-vormfactor optimaliseert dit patchpaneel de rackruimte en zorgt het voor betrouwbare connectiviteit voor veeleisende netwerkomgevingen.
Geavanceerde functies en voordelen
10GbE-prestaties
Ondersteunt 10 Gigabit Ethernet tot 100 meter met een bandbreedte van 500 MHz, wat de categorie 6A-vereisten overschrijdt.
Hoogdichtheidsontwerp
24 poorten in een enkele 1U ruimte maximaliseren de rack efficiëntie terwijl het behoud van superieure kabel management mogelijkheden.
Verbeterde PoE-ondersteuning
Volledig conform met IEEE 802.3bt (Type 4) voor PoE++-toepassingen met een hoog vermogen tot 90 W.
Superieure bescherming tegen buitenaardse geluiden
Een geavanceerd ontwerp minimaliseert buitenaardse crosstalk voor betrouwbare 10GbE-prestaties in installaties met een hoge dichtheid.
Technische specificaties
| Specificatie | Detail |
|---|---|
| Productsoort | Onbeschermd distributiemodulepaneel, categorie 6A |
| Prestatiecategorie | ANSI/TIA categorie 6A, ISO/IEC klasse EA |
| Portconfiguratie | 24 poorten, 1U rekruimte |
| Overdrachtsnormen | ANSI/TIA-568.2-D, ISO/IEC 11801 Klasse EA |
| Beëindigingstype | IDC (isolatieverplaatsing) |
| Bedradingsschemas | T568A & T568B |
| Compatibele kabel | 22-24 AWG, vast of met strengen (0,762 mm - 1,168 mm diameter) |
| Afmetingen (HxWxD) | 44.45mm x 482.6mm x 119.38mm (1.75" x 19" x 4.7") |
| Werktemperatuur | -10°C tot +60°C (14°F tot 140°F) |
| Invoegtijd | Minimaal 750+ cycli |
Prestatiespecificaties
| Parameter | Specificatie |
|---|---|
| Bandbreedte | 500 MHz (prestaties van categorie 6A) |
| Ondersteuning van de gegevenssnelheid | 10GBASE-T tot 100 m, 1000BASE-T tot 100 m |
| Dielectrische weerstandspanning | 1,000 Vac contact-tot-contact, 1500 Vac geleidend oppervlak |
| Isolatieweerstand | Minimaal 500 MΩ |
| Huidige rating | 1.5 A @ 20°C (68°F) |
| Kracht voor het vasthouden van de stekker | 133 N (29,9 lbf) minimaal |
| PoE-naleving | IEEE 802.3bt (type 4) voor een vermogen van maximaal 90 W |
Aanbevolen toepassingen
- Netwerkinfrastructuur 10GbE:Ideaal voor backbone- en horizontale bekabeling met ondersteuning voor 10 Gigabit Ethernet-toepassingen
- Datacenters met een hoge dichtheid:Perfect voor serverruimtes en datacenters die een maximale poortdichtheid met 10GbE-prestaties vereisen
- Power over Ethernet implementaties:Ondersteunt high-power PoE++ toepassingen, waaronder PTZ-camera's, accesspoints en thin clients
- Enterprise Campus Networks:Ontworpen voor bedrijfsomgevingen die toekomstbestendige 10GbE-connectiviteit vereisen
- Gezondheidszorg en onderwijs:Geschikt voor bandbreedte-intensieve toepassingen in medische beeldvorming en digitale leeromgevingen
Installatie- en ontwerpkenmerken
Dit patchpaneel van categorie 6A is voorzien van een recht paneelontwerp met geïntegreerd kabelbeheer, speciaal ontworpen om de prestaties van 10 GbE in installaties met een hoge dichtheid te behouden.een vlamvertragende thermoplastische constructie met een poederbedekt stalen frame zorgt voor duurzaamheid en betrouwbare prestatiesHet geavanceerde ontwerp van het paneel minimaliseert buitenaards crosstalk, een cruciale factor voor het handhaven van 10GBASE-T prestaties in gebundelde kabelmiddelen.
Naleving en certificeringen
- UL 94 V-0 ontvlambaarheid
- RoHS, UK RoHS en China RoHS Compliant
- REACH SVHC-conform
- ISO 9001:2015 Kwaliteitsmanagementsysteem
- RCM-conform (elektrische veiligheid en telecommunicatie)
- UL- en cUL-veiligheidsnormen
Vaak gestelde vragen
Wat is het verschil tussen de prestaties van categorie 6 en categorie 6A?
Categorie 6A ondersteunt 10 Gigabit Ethernet tot 100 meter met een bandbreedte van 500 MHz, terwijl categorie 6 beperkt is tot 10GbE tot 55 meter met een bandbreedte van 250 MHz.Het patchpaneel van categorie 6A zorgt voor een superieure prestatie van buitenaardse crosstalk voor betrouwbare 10GbE in installaties met een hoge dichtheid.
Ondersteunt dit patch paneel high-power PoE applicaties?
Ja, dit patchpaneel van categorie 6A voldoet volledig aan de IEEE 802.3bt-normen (type 4).ondersteuning voor PoE++-toepassingen met een vermogen van maximaal 90 W per poort voor veeleisende apparaten zoals PTZ-camera's en high-performance accesspoints.
Welke typen kabels zijn compatibel met dit patchpaneel van categorie 6A?
Deze niet-geschermde distributiemodule ondersteunt zowel vaste als gestreepte geleiders, variërend van 22-24 AWG, met kabeldiameter tussen 0,762 mm (0,03 in) en 1,168 mm (0,046 in),compatibel met standaardkabelingen van categorie 6A.
Inrichtingsnota's
- Zorg voor de juiste kabelseparatie en -bundeling om de prestaties van buitenaardse crosstalk te behouden
- Gebruik in het hele kanaal categorie 6A-gecertificeerde componenten voor gegarandeerde 10GbE-prestaties
- Volg de aanbevelingen van de fabrikant voor het beheer van de bochtradius en de kabels
- Bevestigen van de juiste beëindigingstechnieken om de impedantiekarakteristieken te behouden
- Test geïnstalleerde kanalen om de prestatiespecificaties van categorie 6A te valideren
