NETCONNECT Categorie 6 Onbeschermd patchpaneel 1U Rack-mountable 24 Port ANSI/TIA-568.2-D Compatibel met IEEE 802.3bt Compatibel
Productdetails:
| Merknaam: | Commscope |
| Modelnummer: | 760237024 |
| Document: | 760237024 _ .pdf |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 stks |
|---|---|
| Prijs: | Negotiate |
| Verpakking Details: | doos |
| Levertijd: | Op basis van inventarisatie |
| Betalingscondities: | T/T |
| Levering vermogen: | Levering door project/batch |
|
Gedetailleerde informatie |
|||
| Paneelstijl: | Direct | 5E: | 6 |
|---|---|---|---|
| Kabeltype: | Ongeschild | Kleur: | Zwart |
| Dirigenttype: | Stevig | Gestrand | Modules, hoeveelheid: | 4 |
| Markeren: | 1U Rack-monteerbaar Patchpaneel,ANSI/TIA-568.2-D-conforme distributiemodulepaneel,IEEE 802.3bt-compatibel netwerkpatchpaneel |
||
Productomschrijving

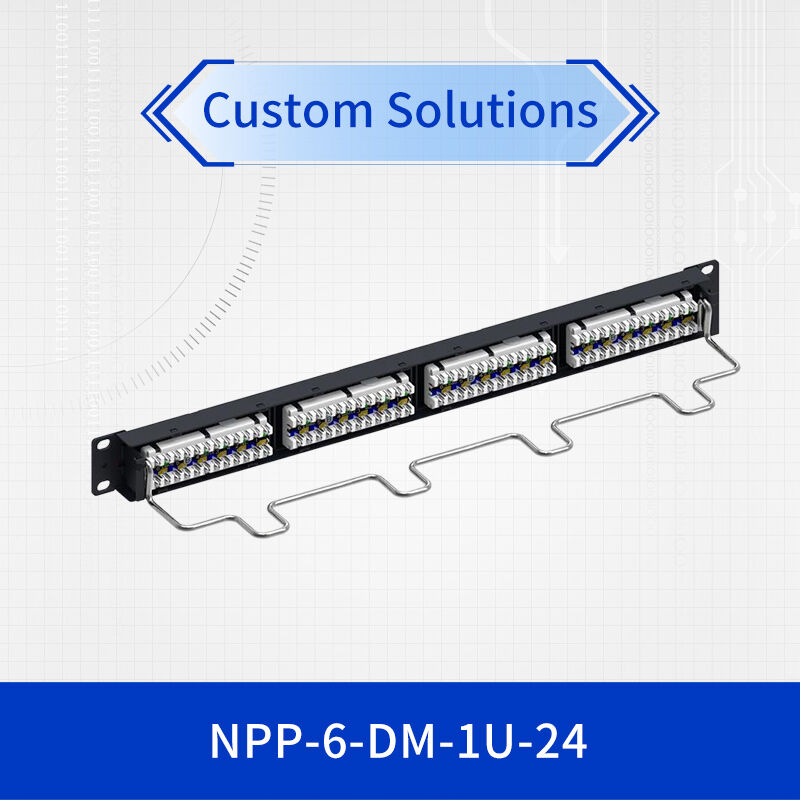

NETCONNECT Cat 6 Onbeschermd distributiemodulepaneel, 1U, 24 poort
Productoverzicht
Het NETCONNECT is een hoogwaardig, niet-beschermd patchpaneel van categorie 6 dat is ontworpen voor moderne bedrijfsnetwerkomgevingen.Deze 1U rack-montage distributiemodule levert 24 poorten van betrouwbare connectiviteit terwijl het optimaliseren van de rack ruimte benuttingDit patch paneel is ontworpen om aan de strenge industriestandaarden te voldoen en zorgt voor consistente prestaties voor zowel data- als stroomleveringstoepassingen.
Belangrijkste kenmerken en voordelen
Hoogdichtheidsontwerp
24 poorten in één 1U ruimte maximaliseren de rack efficiëntie terwijl de toegankelijkheid voor het beheer van kabels behouden blijft.
Universele verenigbaarheid
Ondersteunt zowel vaste als gestreepte geleiders van 22-24 AWG, voor verschillende kabeltypen.
Verbeterde duurzaamheid
Gekwalificeerd voor meer dan 750 inzetcycli met vernikkelde contacten voor langdurige betrouwbaarheid.
Power over Ethernet Klaar
Volledig conform met IEEE 802.3bt (type 4) voor PoE-toepassingen met een hoog vermogen.
Technische specificaties
| Specificatie | Detail |
|---|---|
| Productsoort | Onbeschermd distributiemodulepaneel, categorie 6 |
| Portconfiguratie | 24 poorten, 1U rekruimte |
| Naleving van normen | ANSI/TIA-568.2-D, ISO/IEC 11801 Klasse E |
| Beëindigingstype | IDC (isolatieverplaatsing) |
| Bedradingsschemas | T568A & T568B |
| Compatibele kabel | 22-24 AWG, vast of met stranden |
| Afmetingen (HxWxD) | 44.45mm x 482.6mm x 119.38mm (1.75" x 19" x 4.7") |
| Werktemperatuur | -10°C tot +60°C (14°F tot 140°F) |
| Invoegtijd | Minimaal 750+ cycli |
| PoE-naleving | IEEE 802.3bt (type 4) compatibel |
Prestatiespecificaties
| Parameter | Specificatie |
|---|---|
| Dielectrische weerstandspanning (contact-tot-contact) | 1,000 Vac @ 60 Hz |
| Dielectrische weerstandspanning (geleidend oppervlak) | 1,500 Vac @ 60 Hz |
| Isolatieweerstand | Minimaal 500 MΩ |
| Huidige rating | 1.5 A @ 20°C (68°F) |
| Kracht voor het vasthouden van de stekker | 133 N (29,9 lbf) minimaal |
Aanbevolen toepassingen
- Enterprise Network Infrastructure (Netwerkinfrastructuur van het bedrijfsnetwerk):Ideaal voor hoofddistributie- en tussendistributie-systemen in bedrijfsomgevingen
- Datacentrumimplementaties:Geschikt voor serverruimte en datacenter patching met hoge dichtheid eisen
- PoE-netwerken:Ondersteunt Power over Ethernet-toepassingen, waaronder IP-camera's, toegangspunten en VoIP-telefoons
- Structured Cabling Systems (gestructureerde kabelsystemen):Perfect voor TIA 568-conforme gestructureerde bekabeling
- Netwerken voor commerciële gebouwen:Ontworpen voor kantoorgebouwen, onderwijsinrichtingen en gezondheidsdiensten
Installatie- en ontwerpkenmerken
Dit patchpaneel van categorie 6 is voorzien van een recht paneel met geïntegreerd kabelbeheer, waardoor georganiseerde installaties in standaard 19-inch rekken gemakkelijker zijn.Vlamvertragende thermoplastische constructie zorgt voor duurzaamheidHet paneel ondersteunt zowel T568A als T568B bedradingsschema's, waardoor het flexibel is voor verschillende installatievereisten.
Naleving en certificeringen
- UL 94 V-0 ontvlambaarheid
- RoHS, UK RoHS en China RoHS Compliant
- REACH SVHC-conform
- ISO 9001:2015 Kwaliteitsmanagementsysteem
- RCM-conform (elektrische veiligheid en telecommunicatie)
Vaak gestelde vragen
Welke kabels zijn compatibel met dit patch paneel?
Deze niet-geschermde distributiemodule ondersteunt zowel vaste als gestreepte geleiders met een diameter van 22-24 AWG, met kabeldiameter tussen 0,762 mm (0,03 in) en 1,168 mm (0,046 in).
Ondersteunt dit patch paneel Power over Ethernet applicaties?
Ja, dit patchpaneel van categorie 6 voldoet volledig aan de aanbevelingen van IEEE 802.3bt (Type 4) voor veilige stroomlevering via LAN-kabels wanneer het volgens industrienormen is geïnstalleerd.
Wat is de verwachte levensduur van dit pleisterpaneel?
Het paneel is geschikt voor minimaal 750 invoegcyclussen met IEC 60603-7-conforme stekker, waardoor langdurige betrouwbaarheid in frequent opnieuw geconfigureerde omgevingen wordt gewaarborgd.
Inrichtingsnota's
- Zorg voor een goede verlichting van de spanning van de kabel om de integriteit van de beëindiging te behouden
- Volg de aanbevelingen van de fabrikant voor het beheer van de bochtradius en de kabels
- Verifieer de compatibiliteit met de bestaande bekabelingsinfrastructuur vóór installatie
- Behoud van een geschikt temperatuurbereik voor optimale prestaties
- Gebruik de juiste beëindigingsinstrumenten om betrouwbare IDC-verbindingen te garanderen
