400G OSFP 112 VR4 CC-OSFP04VR4-12D Transceiver voor Glasvezelverbindingen Technische Ondersteuning
Productdetails:
| Merknaam: | starsurge |
| Certificering: | CE, ISO, RoHS, GS |
| Modelnummer: | 400 g OSFP 112 VR4 CC-OSFP04VR4-12D |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 50 stks |
|---|---|
| Prijs: | negotiable |
| Verpakking Details: | Karton |
| Levertijd: | Volgens kwantiteit |
| Betalingscondities: | T/t |
| Levering vermogen: | 10000 stcs/maand |
|
Gedetailleerde informatie |
|||
| Model nr.: | CC-OSFP04VR4-12D | Ondersteuningsnetwerk: | Ethernet |
|---|---|---|---|
| Inhoud van de informatie: | Gegevens | voorwaarde: | Nieuw |
| Snelheid: | 400 g | Modus: | Qsfp112 Sr4 |
| Transportpakket: | Verpakking | Specificatie: | 400*265*100 mm |
| Handelsmerk: | optimodule | Oorsprong: | China |
| Productiecapaciteit: | 50000 | ||
Productomschrijving

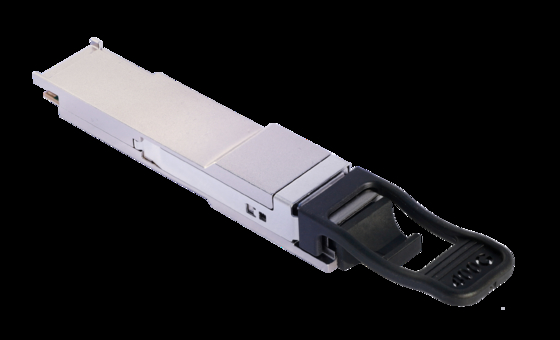

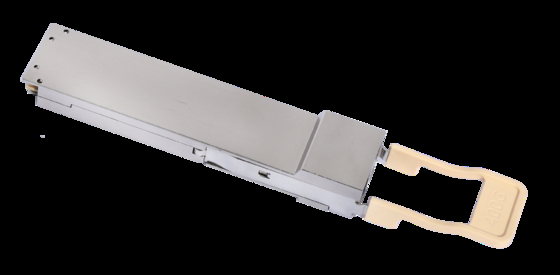

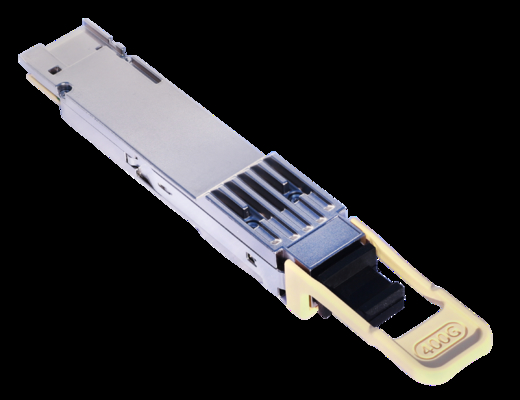

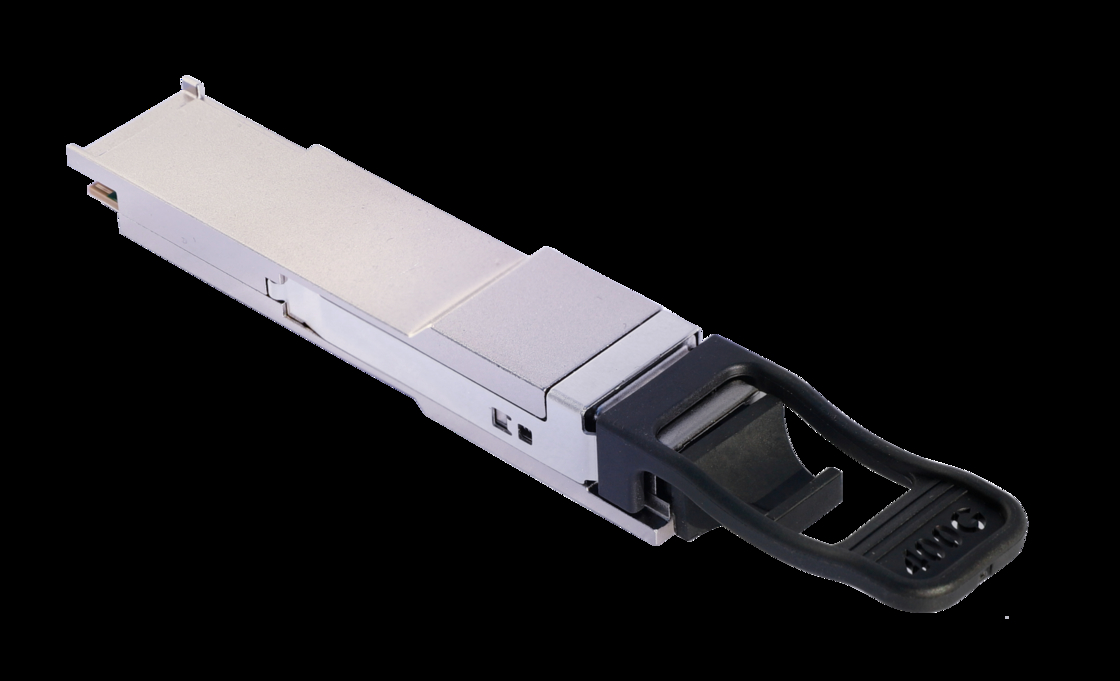

400G OSFP 112 VR4 Transceiver
1.1 400G OSFP 112 VR4 Algemene beschrijving
Deze module is een warm aansluitbare glasvezeltransceiver in de QSFP-vormfactor met digitale diagnostische monitoringfunctionaliteit (DDM) en besturingsfunctie.De 400G QSFP112 SR4-module heeft vier identieke en onafhankelijke banen die een 400Gb/s-verbinding van punt tot punt bieden via OM4-multi-modusvezel tot 100mDit maakt het een ideale, goedkope oplossing voor optische interconnecties van datacenters met een kort bereik.
De centrale golflengte van elke lijn is 850 nm. Het lage stroomverbruik en de uitstekende EMI-prestaties maken het mogelijk om een systeem met een hoge poortdichtheid te ontwerpen.Het product is ontworpen en getest in overeenstemming met industriële veiligheidsnormenDe transceiver is een laserproduct van klasse 1 volgens de Amerikaanse FDA/CDRH en IEC 60825-1:2007 & IEC 60825-2:2004+A1+A2 normen.
De transceiver kan gemakkelijk via de sluiting in het gastheerstelsel worden gemonteerd en worden losgelaten.
De transceiver werkt vanuit een enkele +3,3V voedingsbron over een temperatuurbereik van 0 °C tot +70 °C. De behuizing is gemaakt van metaal voor EMI-immuniteit.
1.2 400G OSFP 112 VR4 kenmerken
De 400G QSFP112 SR4 optische transceiver biedt de volgende kenmerken:
. Ondersteunt 100GBASE per lijn in multi-modus vezels. Hot-pluggable QSFP112 Type 1 vormfactor
Gegevenssnelheid tot 425 Gbps (4x 106,25 Gbps)
. Bereik tot 100 m op MMF ((OM4)
. 850nm VCSEL laser en PIN-ontvanger
. Hoge snelheid I/O elektrische interface (400GAUI-4).
- Operatiekasttemperatuur: 0 tot + 70°C. Conform RoHS 6/6
. Voldoet aan 400G QSFP112 MSA en CMIS4.0
|
Stroomvoorzieningspanning
|
Vcc
|
-Nee.5
|
3.6
|
V
|
|
Opbergtemperatuurbereik1,2
|
TST
|
-40
|
85
|
°C
|
|
Operatie Relatieve Vochtigheid1,2,3
|
RH
|
5
|
85
|
%
|
|
Vermelding:
1 Absolute maximale ratings zijn iets meer dan de schade die het apparaat kan veroorzaken. 2 Tussen de aanbevolen bedrijfsomstandigheden en de absolute maximale ratings is geen langdurige exploitatie gepland en kan een permanente afbraak van het apparaat optreden. 3 Niet-condenseren. |
||||
|
Parameter
|
400GBASE-SR4
|
|
|
|
Code van de aanvraag
|
400G-SR4
|
|
|
|
Standaard
|
IEEEStd802.3db&IEEEStd802.3ck
|
|
|
|
Gegevenspercentage ((Gb/s)
|
425 Gb/s
|
|
|
|
Parameter
|
400GBASE-SR4
|
Eenheid
|
|
|
Signaleringspercentage, per rijstrook (bereik)
|
53.125±100 ppm
|
GBd
|
|
|
Modulatieformaat
|
PAM4
|
-
|
|
|
Centrumgolflengte (bereik)
|
844~863
|
nm
|
|
|
RMS-spectrumbreedte1 (max)
|
0.6
|
nm
|
|
|
Gemiddelde lanceerkracht per rijbaan (max)
|
4
|
dBm
|
|
|
Gemiddelde lanceerkracht per rijstrook ((min)
|
- Vier.6
|
|
|
|
Buitenste optische modulatieamplitude (OMAouter), elk vlak (max)
|
3.5
|
dBm
|
|
|
Buitenste optische modulatieamplitude ((OMAouter), elk vlak ((min)
formax ((TECQ, TDECQ) ≤1,8 dB of1,8< max ((TECQ, TDECQ) ≤4,4 dB |
¥2.6 -4,4+max ((TECQ,TDECQ) |
dBm dBm |
|
|
Transmitter en dispersiesluiting voor PAM4 ((TDECQ), elk spoor ((max)
|
4.4
|
dB
|
|
|
Transmittereieclosure voor PAM4 ((TECQ), elk spoor ((max)
|
4.4
|
dB
|
|
|
Overschrijding/onderschrijding (max)
|
26
|
%
|
|
|
Zendervermogen excursie, elk spoor maximaal
|
2
|
dBm
|
|
|
Uitsterven
|
2.5
|
dB
|
|
|
Transmissie-tijd per rijstrook (max)
|
17
|
ps
|
|
|
Gemiddeld startvermogen van de OFF-zender, maximaal voor elke baan
|
-30
|
dBm
|
|
|
RIN12OMA (max)
|
-131
|
dB/Hz
|
|
|
Optische terugkeerverliesvertrouwen (max)
|
12
|
dB
|
|
|
Omringde stroom2
|
≥86% bij 19 nm≤30% bij 4,5 mm
|
-
|
|
|
400G OSFP 112 VR4 Opmerkingen:
1RMS spectrumbreedte is de standaardafwijking van het spectrum 2A1a.2 of A1a.3, of A1a.450 μm vezels, niet conform IEC 61280-1-4 |
|
||
|
Parameter
|
Referentie
|
Waarde
|
Eenheid
|
|
Signaleringspercentage, per rijstrook (bereik)
|
120G.3.4.1
|
53.125± 50
ppm |
GBd
|
|
Verschil tussen pk-pkin-ingangsspanning ((min)
|
120G.5.1
|
900
|
mV
|
|
Differentieel van gemiddeld omzetverlies (min)
|
120G.3.3.2
|
Gelijkstelling
(120G-2) |
dB
|
|
Effectief rendementverlies, ERL ((min)
|
120G.3.4.3
|
8.5
|
dB
|
|
Differentiële beëindigingsmismatch (max)
|
120G.3.1.3
|
10
|
%
|
|
Module-spanningsinputtest1
|
120G.3.4.2
|
Zie 120G.3.4.2
|
|
|
Eenvoudige spanningstolerantie (min)
|
120G.5.1
|
- 0,4 op 3.3
|
V
|
|
DCgemeenschappelijke spanning ((min) 2
|
120G.5.1
|
- 350
|
mV
|
|
DCgemeenschappelijke spanning ((max) 2
|
120G.5.1
|
2850
|
mV
|
|
Vermelding:
1 Voldoet aan het in 120G gespecificeerde BER.1.1. 2 DC-common-mode-spanning gegenereerd door de gastheer. De specificatie omvat de effecten van de grondverschuivingsspanning. |
|||
