Hoogwaardige 400G OSFP 112 SR4 Transceivers voor Snel Netwerken door Meerdere Certificeringen CC-OSFP04SR4-12D
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | starsurge |
| Certificering: | CE, ISO, RoHS, GS |
| Modelnummer: | 400G OSFP 112 SR4 CC-OSFP04SR4-12D |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 50 stks |
|---|---|
| Prijs: | negotiable |
| Verpakking Details: | Karton |
| Levertijd: | Volgens kwantiteit |
| Betalingscondities: | T/t |
| Levering vermogen: | 10000 stcs/maand |
|
Gedetailleerde informatie |
|||
| Model nr.: | CC-OSFP04SR4-12D | Ondersteuningsnetwerk: | Ethernet |
|---|---|---|---|
| Inhoud van de informatie: | Gegevens | voorwaarde: | Nieuw |
| Snelheid: | 400 g | Modus: | Qsfp112 Sr4 |
| Transportpakket: | Verpakking | Specificatie: | 400*265*100 mm |
| Handelsmerk: | optimodule | Oorsprong: | China |
| Productiecapaciteit: | 50000 | ||
Productomschrijving

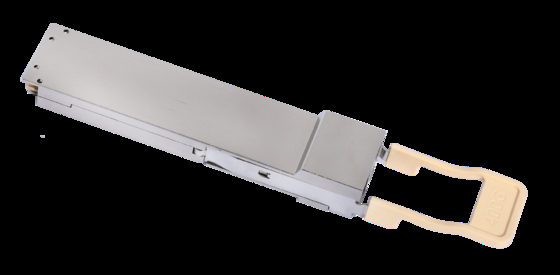

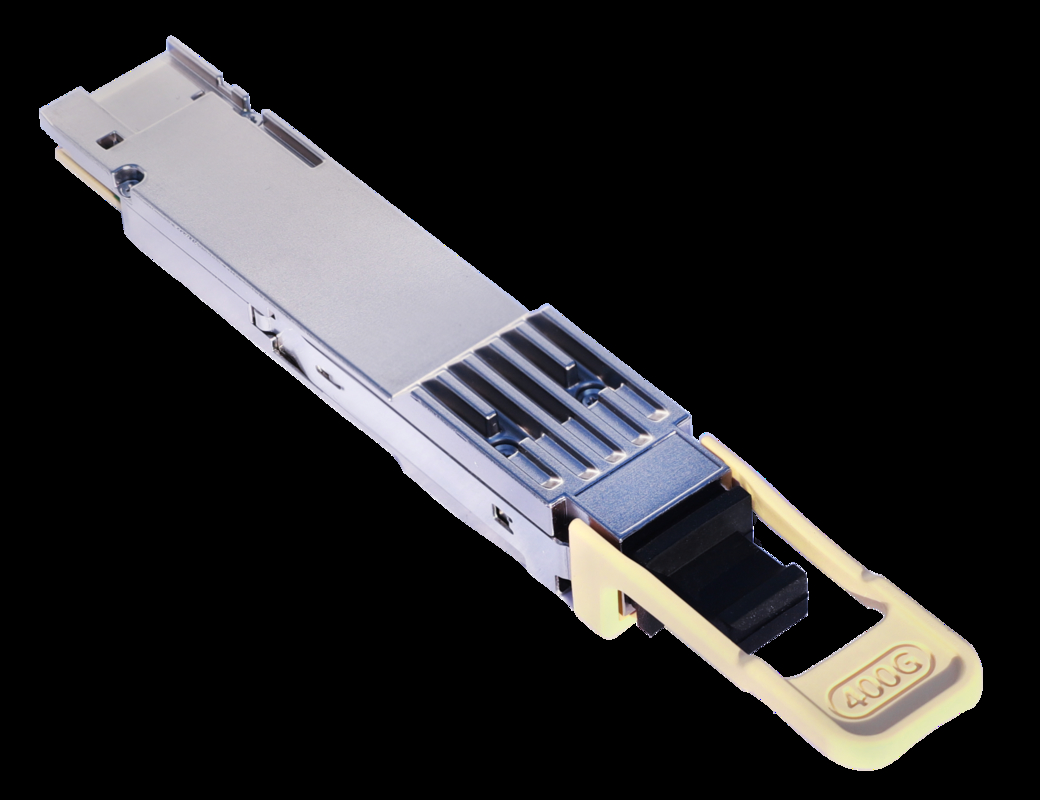

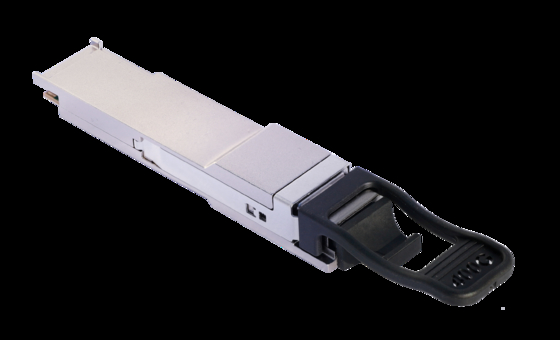

400G OSFP 112 SR4 CC-OSFP04SR4-12D Transceiver
1.1 400G OSFP 112 SR4 Algemene beschrijving
Deze module is een hot-pluggable glasvezeltransceiver in de QSFP-vormfactor met digitale diagnostische bewakingsfunctionaliteit (DDM) en controlefunctie. De 400G QSFP112 SR4-module heeft vier identieke en onafhankelijke lanes die een point-to-point 400 Gb/s-verbinding bieden via OM4 multi-mode vezel tot 100 m. Dit maakt het een ideale, goedkope oplossing voor optische interconnects in datacenters met korte afstanden.
De centrale golflengte van elke lane is bij 850 nm golflengte. Het lage stroomverbruik en de uitstekende EMI-prestaties maken systeemontwerp met een hoge poortdichtheid mogelijk. Het product is ontworpen en getest in overeenstemming met industriële veiligheidsnormen. De transceiver is een Klasse 1 Laserproduct volgens de Amerikaanse FDA/CDRH en IEC 60825-1:2007 & IEC 60825-2:2004+A1+A2-normen.
De transceiver kan gemakkelijk in het hostsysteem worden gemonteerd en eruit worden verwijderd via de vergrendeling.
De transceiver werkt op een enkele +3,3V voeding over een bedrijfstemperatuurbereik van 0oC tot +70oC. De behuizing is gemaakt van metaal voor EMI-immuniteit.
1.2 400G OSFP 112 SR4 Kenmerken
De 400G QSFP112 SR4 Optical Transceiver biedt de volgende kenmerken:
. Ondersteuning 100GBASE per lane in multi-mode vezel . Hot-pluggable QSFP112 Type 1 vormfactor
. Gegevenssnelheid tot 425 Gb ps (4x 106,25 Gb ps )
. Bereik tot 100 m op MMF (OM4)
. 850 nm VCSEL-laser en PIN-ontvanger
. Hoge snelheid I/O elektrische interface (400GAUI-4) . Enkele MPO-12-aansluiting
. Bedrijfstemperatuur: 0 tot +70°C . Voldoet aan RoHS 6/6
. Voldoet aan 400G QSFP112 MSA en CMIS4.0
|
Voedingsspanning
|
Vcc
|
-0.5
|
3.6
|
V
|
|
Opslagtemperatuurbereik1,2
|
TST
|
-40
|
85
|
°C
|
|
Relatieve luchtvochtigheid in bedrijf1,2,3
|
RH
|
5
|
85
|
%
|
|
400G OSFP 112 SR4 Opmerkingen:
1 AbsoluteMaximumRatings zijn die waarbuiten schade aan het apparaat kan optreden. 2 Tussen de aanbevolen bedrijfsomstandigheden en de absolute maximumwaarden is langdurige werking niet de bedoeling en kan permanente degradatie van het apparaat optreden. 3 Niet-condenserend. |
||||
|
Parameter
|
400GBASE-SR4
|
|
|
|
Toepassingscode
|
400G-SR4
|
|
|
|
Standaard
|
IEEEStd802.3db&IEEEStd802.3ck
|
|
|
|
Gegevenssnelheid (Gb/s)
|
425 Gb/s
|
|
|
|
Parameter
|
400GBASE-SR4
|
Eenheid
|
|
|
Signaalsnelheid, elke lane (bereik)
|
53.125±100 ppm
|
GBd
|
|
|
Modulatieformaat
|
PAM4
|
-
|
|
|
Centrale golflengte (bereik)
|
844~863
|
nm
|
|
|
RMS-spectraalbreedte1 (max)
|
0.6
|
nm
|
|
|
Gemiddeld lanceervermogen, elke lane (max)
|
4
|
dBm
|
|
|
Gemiddeld lanceervermogen, elke lane (min)
|
-4.6
|
|
|
|
Buitenste optische modulatie amplitude (OMAouter), elke lane (max)
|
3.5
|
dBm
|
|
|
Buitenste optische modulatie amplitude (OMAouter), elke lane (min)
formax(TECQ, TDECQ)≤1.8 dB of1.8< max(TECQ, TDECQ)≤4.4 dB |
–2.6 -4.4+max(TECQ,TDECQ) |
dBm dBm |
|
|
Zender- en dispersie-oogsluiting voor PAM4 (TDECQ), elke lane (max)
|
4.4
|
dB
|
|
|
Zender-oogsluiting voor PAM4 (TECQ), elke lane (max)
|
4.4
|
dB
|
|
|
Overshoot/undershoot (max)
|
26
|
%
|
|
|
Zendervermogensuitstap, elke lane (max)
|
2
|
dBm
|
|
|
Extinctieverhouding
|
2.5
|
dB
|
|
|
Zender overgangstijd, elke lane (max)
|
17
|
ps
|
|
|
Gemiddeld lanceervermogen van UIT-zender, elke lane (max)
|
-30
|
dBm
|
|
|
RIN12OMA (max)
|
-131
|
dB/Hz
|
|
|
Optische retourverliestolerantie (max)
|
12
|
dB
|
|
|
Omcirkelde flux2
|
≥86%at19nm≤30% at4.5um
|
-
|
|
|
Opmerkingen:
1RMS spectraalbreedte is de standaarddeviatie van het spectrum 2 Indien gemeten in type A1a.2 of type A1a.3, of A1a.4,50μmfiber, in overeenstemming met IEC61280-1-4 |
|
||
|
Parameter
|
Referentie
|
Waarde
|
Eenheid
|
|
Signaalsnelheid, elke lane (bereik)
|
120G.3.4.1
|
53.125± 50
ppm |
GBd
|
|
Differentieel pk-pk ingangsspanningstolerantie (min)
|
120G.5.1
|
900
|
mV
|
|
Differentieel tot common-mode retourverlies (min)
|
120G.3.3.2
|
Vergelijking
(120G-2) |
dB
|
|
Effectief retourverlies, ERL (min)
|
120G.3.4.3
|
8.5
|
dB
|
|
Differentieel terminatiemismatch (max)
|
120G.3.1.3
|
10
|
%
|
|
Module belaste ingangstest1
|
120G.3.4.2
|
Zie120G.3.4.2
|
|
|
Enkelvoudige spanningstolerantiebereik (min)
|
120G.5.1
|
-0.4to3.3
|
V
|
|
DC common-mode spanning (min)2
|
120G.5.1
|
-350
|
mV
|
|
DC common-mode spanning (max)2
|
120G.5.1
|
2850
|
mV
|
|
Opmerkingen:
1 Voldoet aan BER gespecificeerd in 120G.1.1. 2 DC common-mode spanning gegenereerd door de host. Specificatie omvat effecten van aardverschuivingsspanning. |
|||
